Shi-Tomasi角点检测 & SIFT

一、Shi-Tomasi角点检测

在本小节中，我们将会了解到Shi-Tomasi角点检测的基本概念，用到以下函数：cv.goodFeaturesToTrack()

用法如下：

cv.goodFeaturesToTrack( image, maxCorners, qualityLevel, minDistance[, corners[, ask[, blockSize[, useHarrisDetector[, k]]]]] ) -> corners
cv.goodFeaturesToTrack( image, maxCorners, qualityLevel, minDistance, mask, blockSize, gradientSize[, corners[, useHarrisDetector[, k]]] ) -> corners
cv.goodFeaturesToTrackWithQuality( image, maxCorners, qualityLevel, minDistance, mask[, corners[, cornersQuality[, blockSize[, gradientSize[, useHarrisDetector[, k]]]]]] ) -> corners,

1. 概念

在上一章中，我们看到了 Harris Corner Detector。 1994 年晚些时候，J. Shi 和 C. Tomasi 在他们的论文 Good Features to Track 中对其进行了小修改，与 Harris Corner Detector 相比，它显示出更好的结果。 Harris Corner Detector 中的评分函数由下式给出： $R = \lambda_1 \lambda_2 - k (\lambda_1+\lambda_2)^2$

但是shi却给出了如下函数进行评分： $R = min(\lambda_1,\lambda_2)$

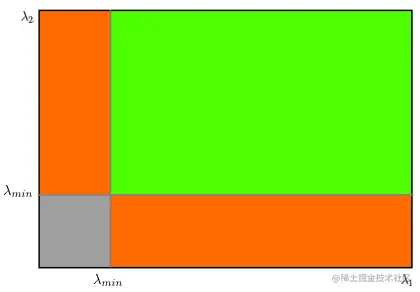

如果大于阈值，则将其视为角点。如果我们像在 Harris Corner Detector 中那样将其绘制在 $\lambda_1 - \lambda_2$ 空间中，我们会得到如下图像：

从图中可以看出，只有当 $\lambda_1$ 和 $\lambda_2$ 大于最小值 $\lambda_{min}$ 时，才被认为是角点（绿色区域）。

2. 角点检测

OpenCV 有一个函数，cv.goodFeaturesToTrack()。它通过 Shi-Tomasi 方法（也可以指定为 Harris 角点检测）在图像中找到 N 个最强角点。像往常一样，图像应该是灰度图像。然后指定要查找的角点数。然后你指定质量级别，这是一个介于 0-1 之间的值，若角点的值小于此级别则会被抑制。然后我们提供检测到的角点之间的最小欧几里德距离。

有了所有这些信息，该函数就可以找到图像中的角点。所有低于质量水平的角都被抑制。然后它根据质量按降序对剩余的角进行排序。然后函数取第一个最强角，扔掉最小距离范围内的所有附近角，并返回 N 个最强角。

import cv2 as cv
import numpy as np
import matplotlib
import matplotlib.pyplot as plt
%matplotlib inline

def cv_show(name, img):
    cv.imshow(name, img)
    cv.waitKey(0)
    cv.destroyAllWindows()

def compare(imgs):
  #  for i in range(len(imgs)):
 #       imgs[i][:,-3:-1,:] = [255,255,255]
    res = np.hstack(imgs)
    cv_show('Compare', res)

img = cv.imread('chessboard.jpg')
gray = cv.cvtColor(img,cv.COLOR_BGR2GRAY)

#参数分别为 灰度图，角点数，角点质量，焦点之间的最小欧式距离(小于此距离则合并)
corners = cv.goodFeaturesToTrack(gray,25,0.01,10)
corners = np.int0(corners)
for i in corners:
    x,y = i.ravel()
    cv.circle(img,(x,y),3,255,-1)
plt.xticks([]),plt.yticks([])
plt.imshow(img)
plt.show()

三、尺度不变特征转换(SIFT)

在本小节中，我们会了解到SIFT算法概念以及找出SIFT关键点和描述符的方法

1. 概念

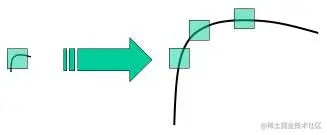

在前几章中，我们看到了一些角点检测器，如 Harris 等。它们是旋转不变的，这意味着即使图像旋转，我们也可以找到相同的角点。很明显，因为角在旋转图像中仍然是角。但是缩放呢？如果图像被缩放，一个角可能不是一个角。例如，检查下面的简单图像。当在同一窗口中放大时，小窗口内的小图像中的角是平坦的。所以哈里斯角不是尺度不变的。

也即是当图像整体被放大时，原位置的图像像素应该还保留着角点的特征

2004 年，不列颠哥伦比亚大学的 D.Lowe 在他的论文 Distinctive Image Features from Scale-Invariant Keypoints 中提出了一种新算法，即 Scale Invariant Feature Transform (SIFT)，该算法提取关键点并计算其描述符。 （本文易于理解，被认为是 SIFT 上可用的最佳材料。此解释只是本文的简短摘要）。

SIFT算法主要涉及四个步骤。下面进行逐一介绍：

A. 尺度空间极值检测

从上图可以看出，我们不能使用同一个窗口来检测不同尺度的关键点。小角可以检测，但是要检测更大的角落，我们需要更大的窗口。为此，使用了尺度空间过滤。在其中，对于具有各种 σ 值的图像，找到了高斯的拉普拉斯算子。 LoG 充当斑点检测器，可检测由于 σ 的变化而产生的各种大小的斑点。简而言之，σ 充当缩放参数。例如，在上图中，具有低 σ 的高斯核为小角提供了高值，而具有高 σ 的高斯核非常适合较大的角。因此，我们可以找到跨尺度和空间的局部最大值，这为我们提供了 (x,y,σ) 值的列表，这意味着在 σ 尺度的 (x,y) 处存在潜在的关键点。

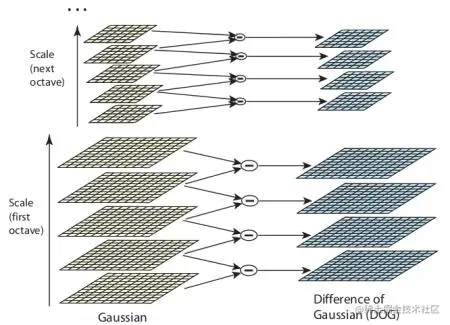

但是这个 LoG 有点耗时耗力，所以 SIFT 算法使用了高斯差值，它是 LoG 的近似值。高斯差值作为具有两个不同 σ 的图像的高斯模糊差值得到，分别为 σ 和 kσ。这个过程是针对高斯金字塔中图像的不同倍频程完成的。如下图所示：

一旦找到这个DoG，就会在图像上搜索尺度和空间上的局部极值。例如，将图像中的一个像素与其 8 个相邻像素以及下一个比例的 9 个像素和前一个比例的 9 个像素进行比较。如果是局部极值，就是潜在的关键点。这基本上意味着关键点在该比例中得到最好的表示。如下图所示：

关于不同的参数，本文给出了一些经验数据，可以总结为，八度音阶数= 4，音阶数= 5，初始σ=1.6，k= $\sqrt2$ 等作为最佳值

B. 关键点定位

一旦找到潜在的关键点位置，就必须对其进行细化以获得更准确的结果。他们使用尺度空间的泰勒级数扩展来获得更准确的极值位置，如果该极值处的强度小于阈值（根据论文为 0.03），则将其抑制。

这个阈值在 OpenCV 中称为 contrastThreshold，DoG 对边缘的响应较高，因此也需要去除边缘。为此，使用了类似于 Harris 角点检测器的概念。他们使用 2x2 Hessian 矩阵 (H) 来计算主曲率。我们从 Harris 角点检测器中得知，对于边缘，一个特征值大于另一个特征值。所以在这里他们使用了一个简单的函数，如果这个比率大于一个阈值，在 OpenCV 中称为 edgeThreshold，那么这个关键点就会被丢弃。它在论文上以 10 的形式给出。所以它消除了任何低对比度的关键点和边缘关键点，剩下的是强烈的兴趣点。

C. 方向分配

现在为每个关键点分配一个方向，以实现图像旋转的不变性。根据尺度在关键点位置周围取一个邻域，并在该区域计算梯度大小和方向。创建一个具有 36 个 bin 覆盖 360 度的方向直方图（它由梯度幅度和高斯加权圆形窗口加权，σ 等于关键点尺度的 1.5 倍）。任何高于直方图中的最高峰 80% 的峰也被认为是计算方向。它创建具有相同位置和比例但方向不同的关键点。它有助于匹配的稳定性。

D. 关键点描述符

现在创建了关键点描述符。取关键点周围的 16x16 邻域。它分为 16 个 4x4 大小的子块。对于每个子块，创建 8 个 bin 方向直方图。因此共有 128 个 bin 值可用。它被表示为一个向量以形成关键点描述符。除此之外，还采取了一些措施来实现对光照变化、旋转等的鲁棒性。

E. 关键点匹配

通过识别它们最近的邻居来匹配两个图像之间的关键点。但在某些情况下，第二个最接近的匹配可能非常接近第一个。这可能是由于噪音或其他一些原因而发生的。在这种情况下，采用最近距离与次近距离的比率。如果大于 0.8，则抑制。根据论文，它消除了大约 90% 的错误匹配，而仅丢弃了 5% 的正确匹配。

这是SIFT算法的总结。有关更多详细信息和理解，强烈建议阅读原始论文。

2. OpenCV中的特征匹配

现在让我们看看 OpenCV 中可用的 SIFT 功能。请注意，这些以前仅在 opencv contrib repo 中可用，但专利于 2020 年到期。因此它们现在包含在主 repo 中。让我们从关键点检测开始并绘制它们。首先，我们必须构造一个 SIFT 对象。我们可以将不同的参数传递给它，这些参数是可选的，它们在文档中有很好的解释。

将关键点绘制在灰度图像上： cv.drawKeypoints( image, keypoints, outImage[, color[, flags]] ) -> outImage

img = cv.imread('lena.png')
gray= cv.cvtColor(img,cv.COLOR_BGR2GRAY)
sift = cv.SIFT_create()
kp = sift.detect(gray,None)

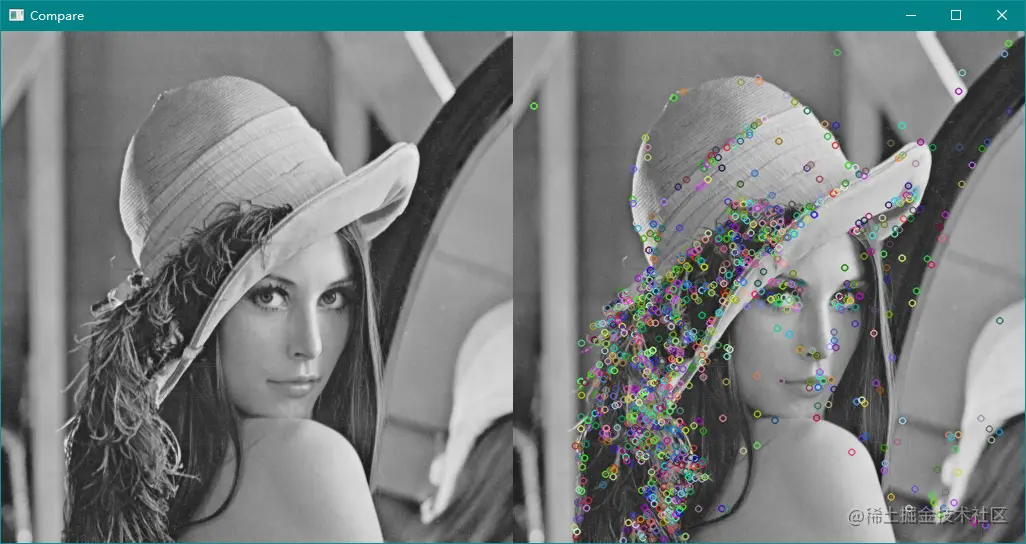

cv.drawKeypoints(gray,kp,img)
# gray = cv.merge([gray,gray,gray])
# compare([gray,img])

array([[[162, 162, 162],
        [162, 162, 162],
        [162, 162, 162],
        ...,
        [170, 170, 170],
        [155, 155, 155],
        [128, 128, 128]],

       [[162, 162, 162],
        [162, 162, 162],
        [162, 162, 162],
        ...,
        [170, 170, 170],
        [155, 155, 155],
        [128, 128, 128]],

       [[162, 162, 162],
        [162, 162, 162],
        [162, 162, 162],
        ...,
        [170, 170, 170],
        [155, 155, 155],
        [128, 128, 128]],

       ...,

       [[ 43,  43,  43],
        [ 43,  43,  43],
        [ 50,  50,  50],
        ...,
        [104, 104, 104],
        [100, 100, 100],
        [ 98,  98,  98]],

       [[ 44,  44,  44],
        [ 44,  44,  44],
        [ 55,  55,  55],
        ...,
        [104, 104, 104],
        [105, 105, 105],
        [108, 108, 108]],

       [[ 44,  44,  44],
        [ 44,  44,  44],
        [ 55,  55,  55],
        ...,
        [104, 104, 104],
        [105, 105, 105],
        [108, 108, 108]]], dtype=uint8)

sift.detect() 函数找到图像中的关键点。如果您只想搜索图像的一部分，则可以传入掩码。每个关键点都是一个特殊的结构，它具有许多属性，例如它的 (x,y) 坐标、有意义的邻域的大小、指定其方向的角度、指定关键点强度的响应等。

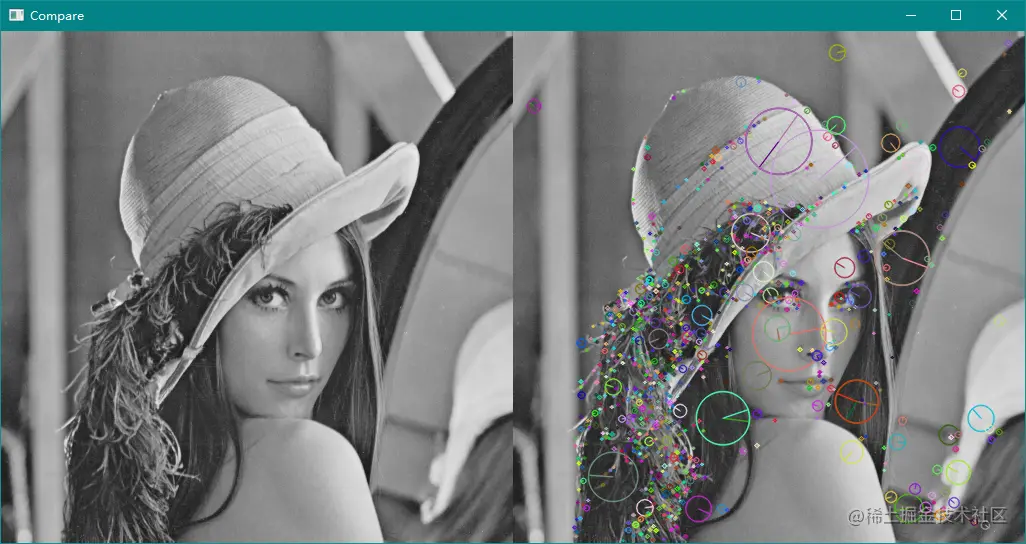

OpenCV 还提供了 cv.drawKeyPoints() 函数，它在关键点的位置上绘制小圆圈。如果您将标志 cv.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS 传递给它，它将绘制一个关键点大小的圆，甚至会显示其方向。请参见下面的示例：

cv.drawKeypoints(gray,kp,img,flags=cv.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS)
gray = cv.merge([gray,gray,gray])
compare([gray, img])

现在要计算描述符，OpenCV 提供了两种方法。由于您已经找到了关键点，您可以调用 sift.compute() 从我们找到的关键点计算描述符。例如：kp,des = sift.compute(gray,kp) 如果没有找到关键点，直接使用函数 sift.detectAndCompute() 一步找到关键点和描述符。

img = cv.imread('lena.png')
gray= cv.cvtColor(img,cv.COLOR_BGR2GRAY)
sift = cv.SIFT_create()
kp, des = sift.detectAndCompute(gray,None)
res = img.copy()
cv.drawKeypoints(img,kp,res)

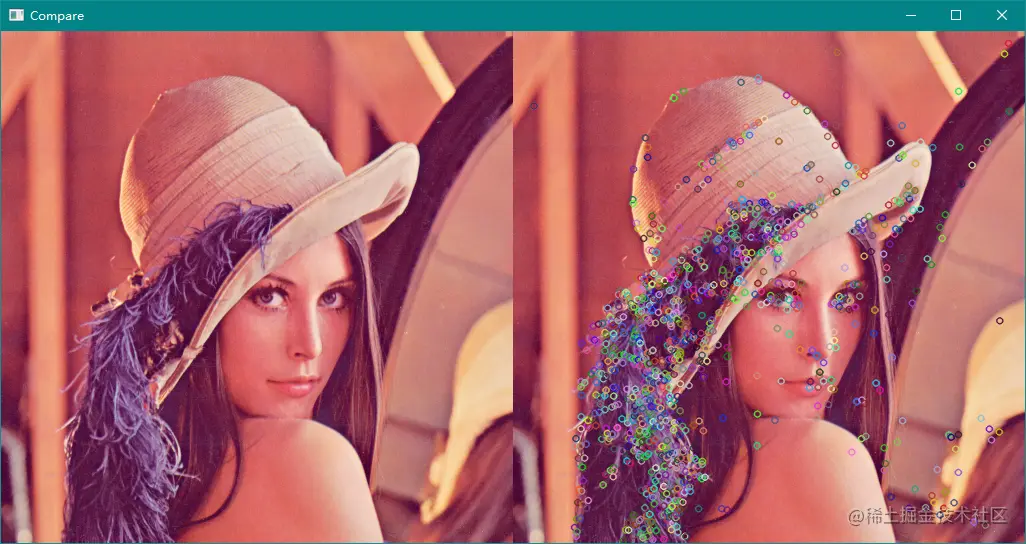

compare([img,res])

这里 kp 将是一个关键点列表，而 des 是一个形状为（关键点数）×128 的 numpy 数组。所以我们得到了关键点、描述符等。现在我们想看看如何匹配不同图像中的关键点。我们将在接下来的章节中学习。
