理论基础：

RGB图像呈现彩色，是因为RGB三通道组成的值不同，而图像二值化，是将图像的灰度图的像素值固定在两个灰度值值黑色或者白色。图像二值化作为图像分割，可用于图像预处理。综上所述要将灰度图像值分类需要一个阈值来进行分割，有两种常用的方法。

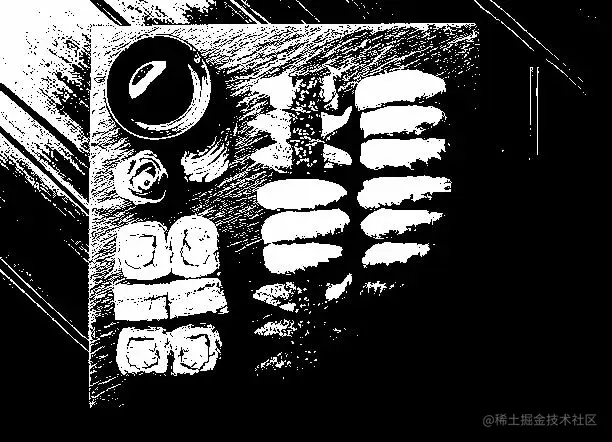

全局阈值：图像中整个图像的像素都以这个阈值作为标准。自适应阈值：对于局部受光影响的图像采取全局阈值，很明显效果不好。因此采用局部阈值，它采用滑窗扫描图像，如果滑窗中心像素值大于邻域的像素值，则中心点像素值置1，否则置0。如下图所示为局部受光的图像，采用全局阈值：

二值化模块设计：

本模块中输入因为灰度图了。在第一个时钟上升沿到来时grey_data_in变为高电平，同时ans=0，故ans延迟grey_data_in一拍。而第二个时钟上升沿到来时，grey_data_in为第一次到来的值。因此输出信号有效需要延迟输入信号有效一拍，因此借助寄存器实现延迟一拍，当第一个时钟上升沿到来时输入信号有效，当第二个时钟上升沿到来时输出信号有效。

代码实现

module binarization(clk,rst_n,gray_data_vaild,grey_data_in)
     input clk,rst_n;
     input gray_data_vaild;
     input [7:0]grey_data_in;
     output binary_data_vaild;
     output [7:0]binary_data_out;

     parameter THRSEHOLD = 8'd127;  //二值化全局阈值

     //定义寄存器存储输出有效信号，定义寄存器存储状态
     reg grey_data_vaild_d;
     reg ans;             //存储二值化值

     assign binary_data_vaild = grey_data_vaild_d;
     assign binary_data_out = {8{ans}};

     //二值化
     always@(posedge clk or negedge rst_n) begin
         if(!rst_n)
             ans <= 1'b0;
          else if(grey_data_in >THRSEHOLD）
              ans <= 1'b1;
          else
              ans <= 1'b0;

     end
     //输出信号控制，使得输出信号延迟一拍输入有效信号
     always@(posedge clk or negedge rst_n) begin
         if(!rst_n)
             grey_data_vaild_d <= 1'b0;
         else
             grey_data_vaild_d <= grey_data_vaild;
endmodule
