Materials 材质

Materials 是用来给几何体的每个可见像素上色的。其中的算法程序成为 shaders。我们暂时不学习如何写 shaders，我们先使用内置的 materials，具体可以参考文档 Material

MeshBasicMaterial 基础网格材质

一个以简单着色（平面或线框）方式来绘制几何体的材质。

这种材质不受光照的影响。

map 颜色贴图

先将上节中学到的 Texture 载入

const textureLoader = new THREE.TextureLoader()
const doorColorTexture = textureLoader.load('../assets/textures/door/color.jpg')

map 颜色贴图，用于添加纹理贴图, 纹理添加可以使用2种方式。

直接在构造函数中传入

const material = new THREE.MeshBasicMaterial({
  map: doorColorTexture,
})

后续修改属性

const material = new THREE.MeshBasicMaterial()
material.map = doorColorTexture

效果相同，如下

color

材质的颜色(Color)，默认值为白色 (0xffffff)。

const material = new THREE.MeshBasicMaterial()
material.color = new THREE.Color('#ff0fff')

详见 Color 类的文档

//empty constructor - will default white
const color1 = new THREE.Color();

//Hexadecimal color (recommended)
const color2 = new THREE.Color( 0xff0000 );

//RGB string
const color3 = new THREE.Color("rgb(255, 0, 0)");
const color4 = new THREE.Color("rgb(100%, 0%, 0%)");

//X11 color name - all 140 color names are supported.
//Note the lack of CamelCase in the name
const color5 = new THREE.Color( 'skyblue' );

//HSL string
const color6 = new THREE.Color("hsl(0, 100%, 50%)");

//Separate RGB values between 0 and 1
const color7 = new THREE.Color( 1, 0, 0 );

如果结合 texture 和 color 将会叠加，效果如下

const material = new THREE.MeshBasicMaterial()
material.map = doorColorTexture
material.color = new THREE.Color('#009688')

wireframe

const material = new THREE.MeshBasicMaterial()
material.wireframe = true

opacity and transparent

.opacity : Float

值为在 0.0 - 1.0 的范围内的浮点数，表明材质的透明度。值 0.0 表示完全透明，1.0 表示完全不透明。 如果材质的 transparet 属性未设置为 true，则材质将保持完全不透明，此值仅影响其颜色。 默认值为 1.0。

.transparent : Boolean

定义此材质是否透明。这对渲染有影响，因为透明对象需要特殊处理，并在非透明对象之后渲染。 设置为true时，通过设置材质的opacity属性来控制材质透明的程度。 默认值为false。

const material = new THREE.MeshBasicMaterial()
material.transparent = true
material.opacity = 0.5

alphaMap

.alphaMap : Texture

alpha贴图是一张灰度纹理，用于控制整个表面的不透明度。（黑色：完全透明；白色：完全不透明）。 默认值为 null。

仅使用纹理的颜色，忽略alpha通道（如果存在）。 对于RGB和RGBA纹理，WebGL渲染器在采样此纹理时将使用绿色通道， 因为在DXT压缩和未压缩RGB 565格式中为绿色提供了额外的精度。 Luminance-only以及luminance/alpha纹理也仍然有效。

doorAlphaTexture 图片为

const material = new THREE.MeshBasicMaterial()
material.map = doorColorTexture
material.transparent = true
material.alphaMap = doorAlphaTexture

可以看到 alphaMap 的黑色部分叠加到 map 上的的纹理部分透明了。

side

定义将要渲染哪一面 - 正面，背面或两者。 默认为 THREE.FrontSide。其他选项有 THREE.BackSide 和 THREE.DoubleSide。

如果要将相机放在一个立方体内，看其内部，如现在比较流行的3d看房，那么就需要将其设置为 THREE.BackSide。

要注意的是，THREE.DoubleSide 尽量不要使用，因为会给 GPU 带来更多大压力

demo 上设置 THREE.DoubleSide 效果如下，可以看到门的背面也被附上了纹理

MeshNormalMaterial 法线网格材质

一种把法向量映射到 RGB 颜色的材质。详见文档 MeshNormalMaterial

法向量 总是从物体的外表面向外辐射。

const material = new THREE.MeshNormalMaterial()

我们打印球体的属性，可以看到法向量变量

console.log(sphere.geometry.attributes)

下图为法线 normal 的示例

法线可以用于光照、反射、折射等，所以 MeshNormalMaterial 材质自身也具有一定的光学特性。

与 MeshBasicMaterial 类似也具有 wireframe, transparent, opacity, side 属性。不过还拥有一个 flatShading 属性

flatShading

定义材质是否使用平面着色进行渲染。默认值为 false。设置为 true 后，一位置顶点之间由平面连接，不会再进行顶点之间的法线插值了，效果如下：

const material = new THREE.MeshNormalMaterial()
material.flatShading = true

MeshNormalMaterial 通常用于 debug 法线。

MeshMatcapMaterial

MeshMatcapMaterial 由一个材质捕捉（MatCap，或光照球（Lit Sphere））纹理所定义，其编码了材质的颜色与明暗。

由于mapcap图像文件编码了烘焙过的光照，因此MeshMatcapMaterial 不对灯光作出反应。它将会投射阴影到一个接受阴影的物体上(and shadow clipping works)，但不会产生自身阴影或是接受阴影。

参考文档 MeshMatcapMaterial

我们使用这样的纹理测试

const matcapTexture = textureLoader.load('../assets/textures/matcaps/1.png')
const material = new THREE.MeshMatcapMaterial()
material.matcap = matcapTexture

在这里可以找到非常多的 matcap 纹理素材 github.com/nidorx/matc…

MeshDepthMaterial 深度网格材质

一种按深度绘制几何体的材质。深度基于相机远近平面。白色最近，黑色最远。详见文档 MeshDepthMaterial

const material = new THREE.MeshDepthMaterial()

这个材质可以被用来创建雾中在环境等场景

加一点光

接下来的材质都具有光学特性，所以我们加一些光照，后续会详细讲解光照

/**
 * Lights
 */
const ambientLight = new THREE.AmbientLight('#ffffff', 0.5)
scene.add(ambientLight)

const pointLight = new THREE.PointLight('#ffffff', 1, 100)
pointLight.position.x = 2
pointLight.position.y = 3
pointLight.position.z = 4
scene.add(pointLight)

MeshLambertMaterial(Lambert网格材质)

MeshLambertMaterial

一种非光泽表面的材质，没有镜面高光。

该材质使用基于非物理的 Lambertian 模型来计算反射率。 这可以很好地模拟一些表面（例如未经处理的木材或石材），但不能模拟具有镜面高光的光泽表面（例如涂漆木材）。

使用 Gouraud 着色模型计算着色。这将计算每个顶点的着色（即在vertex shader中）并在多边形的面上插入结果。

由于反射率和光照模型的简单性，MeshLambertMaterial 是所有受光照材质中性能最好的，但是其牺牲了精度，离近看可以看到一些奇怪的纹理。

const material = new THREE.MeshDepthMaterial()

MeshPhongMaterial(Phong网格材质)

MeshPhongMaterial 与 MeshLambertMaterial 相似。但表面奇怪的纹理有所减少，并且可以在几何体表面看到光的反射。

一种用于具有镜面高光的光泽表面的材质。可参考文档。

该材质使用非物理的Blinn-Phong模型来计算反射率。 与MeshLambertMaterial中使用的Lambertian模型不同，该材质可以模拟具有镜面高光的光泽表面（例如涂漆木材）且精度更高。

使用Phong着色模型计算着色时，会计算每个像素的阴影（在fragment shader， AKA pixel shader中），与MeshLambertMaterial使用的Gouraud模型相比，该模型的结果更准确，但代价是牺牲一些性能。 MeshStandardMaterial和MeshPhysicalMaterial也使用这个着色模型。

MeshPhongMaterial 的性能会稍差与 MeshLambertMaterial，但是影响并不大。

const material = new THREE.MeshLambertMaterial()

.shininess : Float

.specular 高亮的程度，越高的值越闪亮。默认值为 30。

.specular : Color

材质的高光颜色。默认值为0x111111（深灰色）的颜色Color。

const material = new THREE.MeshPhongMaterial()
material.shininess = 60
material.specular = new THREE.Color('#00ff00')

MeshToonMaterial

卡通风格

MeshToonMaterial 的属性与 MeshLambertMaterial 类似，不过是卡通风格

默认是2个颜色阶梯（一个是阴影，一个是高亮）。如果想增加更多颜色阶梯，可以使用 gradientMap 和增加一个纹理

如下图，是一个 3*1 px 的非常小的灰阶图片

const gradientTexture = textureLoader.load('../assets/textures/gradients/3.jpg')
const material = new THREE.MeshToonMaterial()
material.gradientMap = gradientTexture

由于提供的纹理图片太小，放大滤镜算法需要重新指定，这样就可以看到 3 色灰阶了

const gradientTexture = textureLoader.load('../assets/textures/gradients/3.jpg')
gradientTexture.magFilter = THREE.NearestFilter
const material = new THREE.MeshToonMaterial()
material.gradientMap = gradientTexture

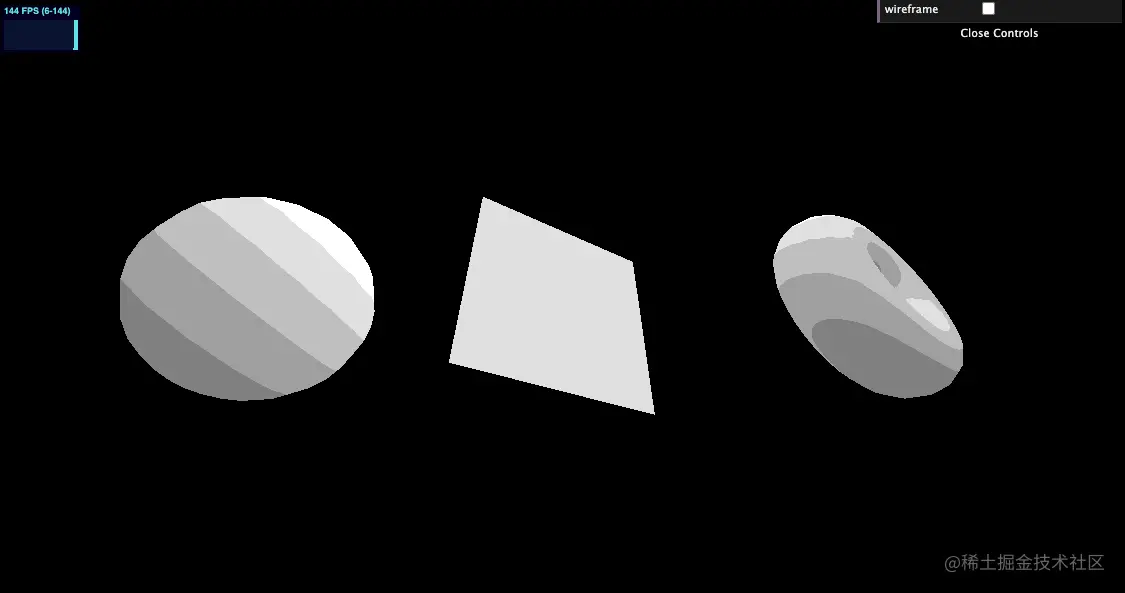

同样我们可以使用 5 色灰阶。如下图，是一个 5*1 px 的非常小的灰阶图片

const gradientTexture = textureLoader.load('../assets/textures/gradients/5.jpg')
gradientTexture.magFilter = THREE.NearestFilter
const material = new THREE.MeshToonMaterial()
material.gradientMap = gradientTexture

MeshStandardMaterial(标准网格材质)

MeshStandardMaterial 是基于物理渲染的（physically based rendering, PBR）。它支持光效，并有一个更拟真的算法，支持了更多参数如粗糙度、金属性。

之所以是 Standard 因为 PBR 已经在很多软件、引擎和库里成为一种标准。

这种方法与旧方法的不同之处在于，不使用近似值来表示光与表面的相互作用，而是使用物理上正确的模型。 我们的想法是，不是在特定照明下调整材质以使其看起来很好，而是可以创建一种材质，能够“正确”地应对所有光照场景。

在实践中，该材质提供了比MeshLambertMaterial 或MeshPhongMaterial 更精确和逼真的结果，代价是计算成本更高。

计算着色的方式与MeshPhongMaterial相同，都使用Phong着色模型， 这会计算每个像素的阴影（即在fragment shader， AKA pixel shader中）， 与MeshLambertMaterial使用的Gouraud模型相比，该模型的结果更准确，但代价是牺牲一些性能。

const material = new THREE.MeshStandardMaterial()

const material = new THREE.MeshStandardMaterial()
material.metalness = 0.45
material.roughness = 0.65

.metalness : Float

材质与金属的相似度。非金属材质，如木材或石材，使用0.0，金属使用1.0，通常没有中间值。 默认值为0.0。0.0到1.0之间的值可用于生锈金属的外观。如果还提供了metalnessMap，则两个值相乘。

.roughness : Float

材质的粗糙程度。0.0表示平滑的镜面反射，1.0表示完全漫反射。默认值为1.0。如果还提供roughnessMap，则两个值相乘。

Add a debug UI

这次选用 lil-gui 作为 debug UI，可以查看其官网了解用法 lil-gui。

import * as dat from 'lil-gui'

...

const gui = new dat.GUI()

gui.add(material, 'metalness').min(0).max(1).step(0.0001)
gui.add(material, 'roughness').min(0).max(1).step(0.0001)

.map : Texture

颜色贴图。默认为null。纹理贴图颜色由漫反射颜色.color调节。

material.map = doorColorTexture

.aoMap : Texture

ambient occlusion map，该纹理的红色通道用作环境遮挡贴图。默认值为null。aoMap需要第二组UV。

我们先为3个几何体添加第二组 uv 属性

sphere.geometry.setAttribute('uv2', new THREE.BufferAttribute(sphere.geometry.attributes.uv.array, 2))
plane.geometry.setAttribute('uv2', new THREE.BufferAttribute(plane.geometry.attributes.uv.array, 2))
torus.geometry.setAttribute('uv2', new THREE.BufferAttribute(torus.geometry.attributes.uv.array, 2))

console.log(sphere.geometry)

material.aoMap = doorAmbientOcclusionTexture
material.aoMapIntensity = 1

这里使用的 ao 纹理贴图 (doorAmbientOcclusionTexture) 为

.aoMapIntensity : Float

环境遮挡效果的强度。默认值为1。零是不遮挡效果。

增加一个 debug 项 aoMapIntensity，可以更直观的看到阴影效果强度。

gui.add(material, 'aoMapIntensity').min(0).max(1).step(0.0001)

.displacementMap : Texture

位移贴图会影响网格顶点的位置，与仅影响材质的光照和阴影的其他贴图不同，移位的顶点可以投射阴影，阻挡其他对象， 以及充当真实的几何体。位移纹理是指：网格的所有顶点被映射为图像中每个像素的值（白色是最高的），并且被重定位。

我们 displacementMap 使用的 doorHeightTexture 贴图如下

material.displacementMap = doorHeightTexture

看起来很糟糕，因为我们的几何体顶点太少导致，并且 displacementMap 默认位移太大导致的。

.displacementScale : Float

位移贴图对网格的影响程度（黑色是无位移，白色是最大位移）。如果没有设置位移贴图，则不会应用此值。默认值为1。

material.displacementScale = 0.05

const sphere = new THREE.Mesh(new THREE.SphereGeometry(0.5, 64, 64), material)
sphere.position.set(-1.5, 0, 0)

const plane = new THREE.Mesh(new THREE.PlaneGeometry(1, 1, 100, 100), material)

const torus = new THREE.Mesh(new THREE.TorusGeometry(0.3, 0.2, 64, 128), material)
torus.position.set(1.5, 0, 0)

gui.add(material, 'displacementScale').min(0).max(0.1).step(0.0001)

可以看到位移贴图的效果如下

.metalnessMap : Texture

该纹理的蓝色通道用于改变材质的金属度。

.roughnessMap : Texture

该纹理的绿色通道用于改变材质的粗糙度。

使用 metalnessMap 和 roughnessMap 代替 metalness roughness



material.metalnessMap = doorMetalnessTexture
material.roughnessMap = doorRoughnessTexture

看起来反射有些奇怪，这是因为之前设置的 metalness 和 roughness 属性依然生效，我们需要将这2 个属性值设置为默认值

material.metalnessMap = doorMetalnessTexture
material.roughnessMap = doorRoughnessTexture
material.metalness = 0
material.roughness = 1

.normalMap : Texture

用于创建法线贴图的纹理。RGB值会影响每个像素片段的曲面法线，并更改颜色照亮的方式。法线贴图不会改变曲面的实际形状，只会改变光照。

使用如下的法线贴图

material.normalMap = doorNormalTexture

效果如下，可以看出材质表面光照效果已经不是平面了，光照射时可以明显的看到法线起伏的效果

.normalScale : Vector2

法线贴图对材质的影响程度。典型范围是0-1。默认值是Vector2设置为（1,1）。

material.normalMap = doorNormalTexture
material.normalScale.set(0.5, 0.5)

.alphaMap : Texture

alpha贴图是一张灰度纹理，用于控制整个表面的不透明度。（黑色：完全透明；白色：完全不透明）。 默认值为null。

我们使用 alphaMap 图片为

material.alphaMap = doorAlphaTexture
material.transparent = true

至此我们就得到了一个很精致好看的门，MeshStandardMaterial 的属性基本也学习的差不多了。

demo 和源码

在线 demo 链接

demo 源码

MeshPhysicalMaterial 物理网格材质

Material → MeshStandardMaterial →

详见文档 MeshPhysicalMaterial

MeshStandardMaterial 的扩展，提供了更高级的基于物理的渲染属性：

• Clearcoat: 有些类似于车漆，碳纤，被水打湿的表面的材质需要在面上再增加一个透明的，具有一定反光特性的面。而且这个面说不定有一定的起伏与粗糙度。Clearcoat 可以在不需要重新创建一个透明的面的情况下做到类似的效果。

• 基于物理的透明度:.opacity属性有一些限制:在透明度比较高的时候，反射也随之减少。使用基于物理的透光性.transmission属性可以让一些很薄的透明表面，例如玻璃，变得更真实一些。

• 高级光线反射: 为非金属材质提供了更多更灵活的光线反射。

PointsMaterial

用于粒子效果，后续会深入学习粒子特效

ShaderMaterial and RawShaderMaterial

在创建自己的 materials 时使用，后续会深入学习。用于创建 shaders

Environment map

环境贴图，在几何体上用于反射出周围环境的一种纹理贴图。

使用 6 张图片，形成一个立方体，所以我们需要使用 CubeTextureLoader 来加载

const envMapTexture = new THREE.CubeTextureLoader()
  .setPath('../assets/textures/environmentMaps/0/')
  .load(['px.jpg', 'nx.jpg', 'py.jpg', 'ny.jpg', 'pz.jpg', 'nz.jpg'])

const material = new THREE.MeshStandardMaterial()
material.metalness = 0.7
material.roughness = 0.2
material.envMap = envMapTexture

效果如下

可以调节 metalness 和 roughness 观察变化。能够看到反射的不同效果。

demo 和源码

在线 demo 链接

demo 源码

在哪寻找环境贴图

有个很好的网站 polyhaven.com/ HDRIHaven 是免费的并且使用了 CC0 license

下载了 hdr 图片文件后，可以在 matheowis.github.io/HDRI-to-Cub… 在线转换为6张 cube map 图片。

小结

本节我们研究了 Three.js 中的基础材质、法线材质、MatCap 材质、Depth 深度材质，以及与光相关的 Lambert/Phong/Toon/Standard/Physical Material。剩下了后续粒子动效和 Shader 会细讲的 2 个材质。最后又学习了环境贴图，模拟物体金属反光的效果。

下一节将学习 3D 文字。
