iOS底层探索-分类的加载与关联对象上篇类的加载中我们了解了 dyld 在编译阶段通过 _dyld_objc_not

上篇类的加载中我们了解了 dyld 在编译阶段通过 _dyld_objc_notify_register 方法中的 map_images 对类进行加载的流程，这篇我们再来看一下如果在有分类时，分类加载的原理

1、Category(分类)

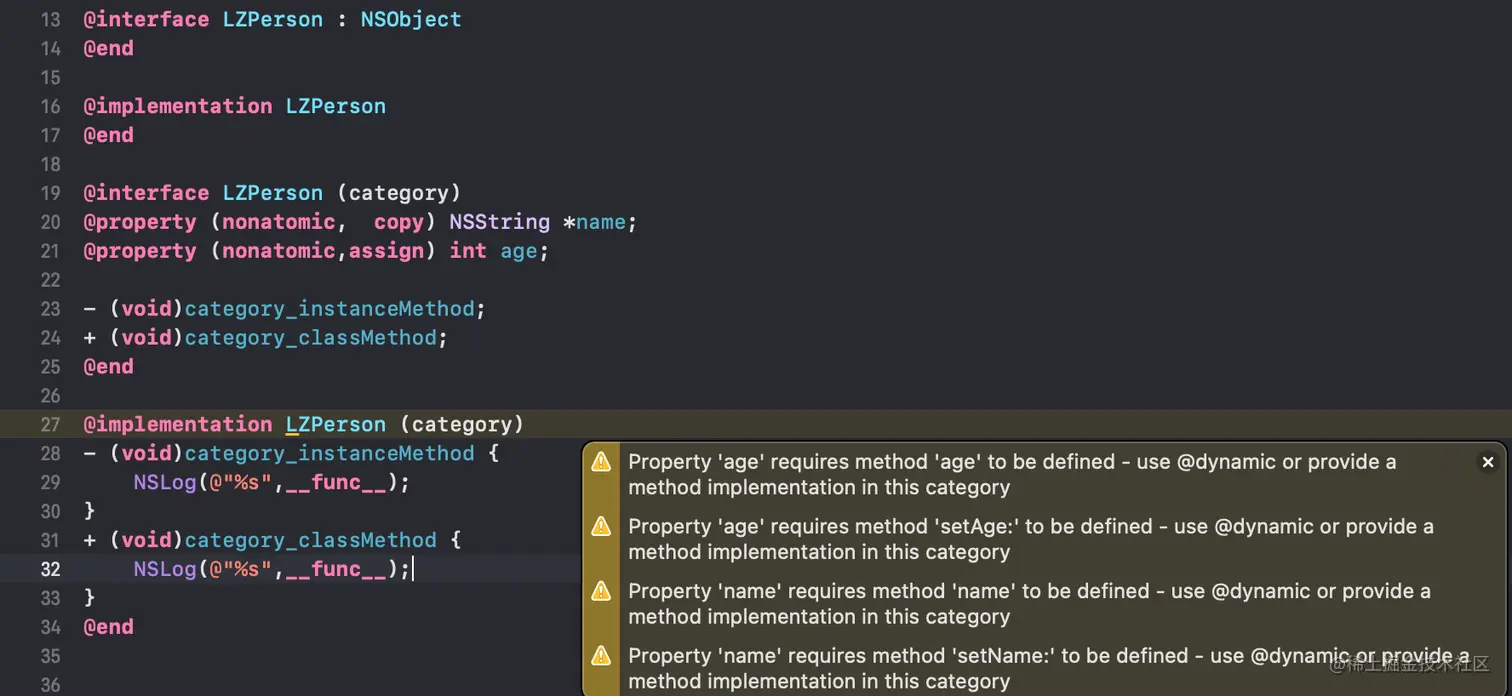

我们准备一段创建了分类的代码，为分类 尝试添加属性和方法

1.1、特性

专门用来给类添加新的方法
不能给类添加成员属性，添加后无法读取（可通过Runtime给分类添加属性）
分类中使用@property定义变量，只会生成变量的getter/setter方法的声明，不能生成方法的实现和下划线开头的成员变量

1.1、转译C++分析

通过终端使用clang -rewrite-objc main.m将文件转译为.cpp文件
打开cpp文件我们可以找到_category_t结构体，这里存放的就是 编译阶段（运行后会与本类放到一起） 产生的分类文件
```
struct _category_t {
    const char *name;
    struct _class_t *cls;
    const struct _method_list_t *instance_methods;
    const struct _method_list_t *class_methods;
    const struct _protocol_list_t *protocols;
    const struct _prop_list_t *properties;
};
```
- 实例方法列表与类方法列表都放在这个 _category_t 结构中，不存在分元类这么个东西
- _category_t 结构中 没有 ivars 的项，所以这也是为什么分类不能添加成员变量的原因

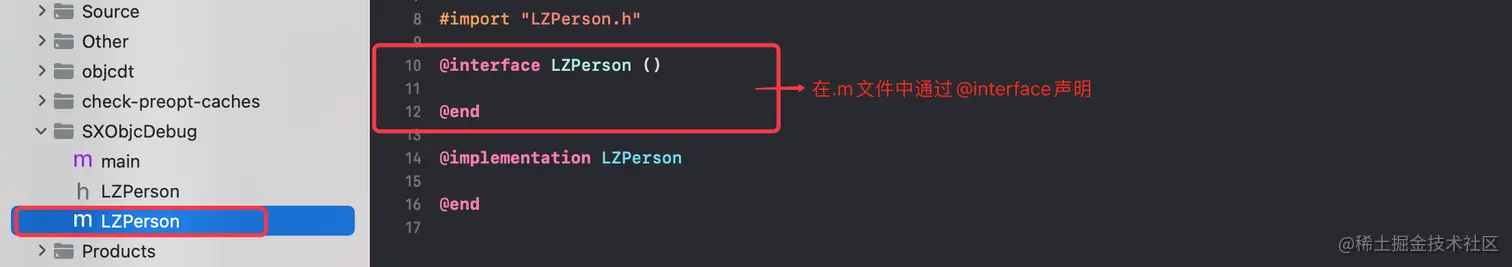

1.2、类扩展（匿名分类）

可以给类添加成员变量、属性，但是为私有变量
可以给类添加方法，也是私有方法

2、关联对象

1.1、为分类动态添加属性

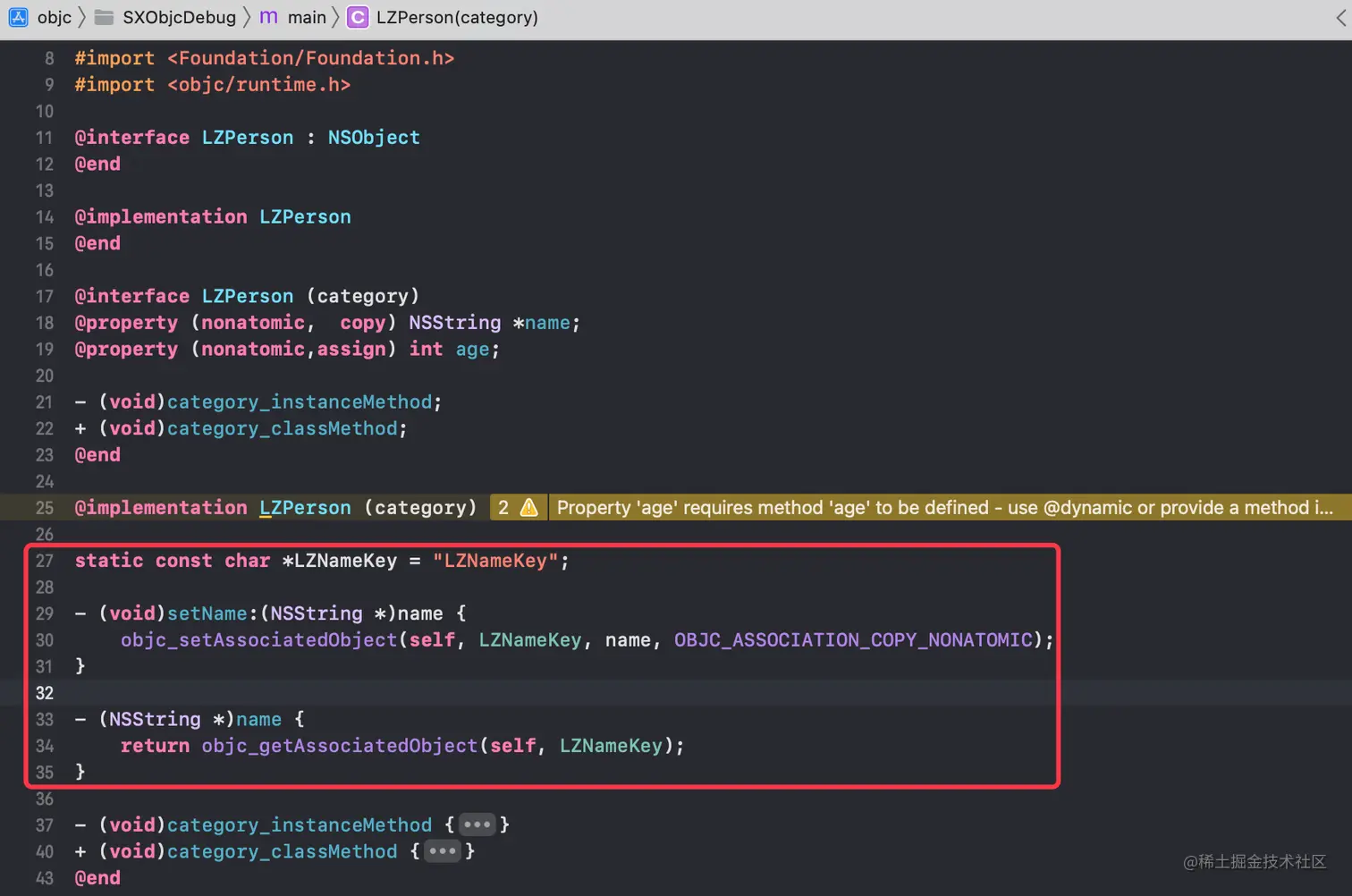

虽然分类不能添加成员变量，但我们可以通过objc_setAssociatedObject(objcet, key, value, 关联策略)与objc_getAssociatedObject(object, key)方法来给分类设置属性

void
objc_setAssociatedObject(id object, const void *key, id value, objc_AssociationPolicy policy)
{
    _object_set_associative_reference(object, key, value, policy);
}

id
objc_getAssociatedObject(id object, const void *key)
{
    return _object_get_associative_reference(object, key);
}

objc_setAssociatedObject 与 objc_getAssociatedObject 为中间层代码，目的是对业务层进行隔离，因为底层API根据不同版本会发生变化，但中间层代码是保持不变的

1.2、objc_setAssociatedObject

_object_set_associative_reference

void
_object_set_associative_reference(id object, const void *key, id value, uintptr_t policy)
{
    // This code used to work when nil was passed for object and key. Some code
    // probably relies on that to not crash. Check and handle it explicitly.
    // rdar://problem/44094390
    if (!object && !value) return;

    if (object->getIsa()->forbidsAssociatedObjects())
        _objc_fatal("objc_setAssociatedObject called on instance (%p) of class %s which does not allow associated objects", object, object_getClassName(object));

    //将被关联对象object封装为 DisguisedPtr
    DisguisedPtr<objc_object> disguised{(objc_object *)object};
    //将关联策略与value封装为 ObjcAssociation
    ObjcAssociation association{policy, value};
    // retain the new value (if any) outside the lock.

    //对关联策略进行处理
    association.acquireValue();

    bool isFirstAssociation = false;
    {
        //加锁,保证同一时间只有一个线程操作 AssociationsHashMap
        AssociationsManager manager;
        //拿到全局唯一的存放Associations的哈希表
        AssociationsHashMap &associations(manager.get());

        if (value) {
            //返回以 disguised(封装的object)为key的迭代器
            //若查到 disguised 则返回迭代器,若没有则以 disguised 为key,以 ObjectAssociationMap(封装的value与关联策略)为值先插入到表中,再返回迭代器
            auto refs_result = associations.try_emplace(disguised, ObjectAssociationMap{});
            if (refs_result.second) {
                /* it's the first association we make */
                //首次关联的标记
                isFirstAssociation = true;
            }

            /* establish or replace the association */
            auto &refs = refs_result.first->second;
            auto result = refs.try_emplace(key, std::move(association));
            if (!result.second) {
                association.swap(result.first->second);
            }
        } else {
            auto refs_it = associations.find(disguised);
            if (refs_it != associations.end()) {
                auto &refs = refs_it->second;
                auto it = refs.find(key);
                if (it != refs.end()) {
                    association.swap(it->second);
                    refs.erase(it);
                    if (refs.size() == 0) {
                        associations.erase(refs_it);
                    }
                }
            }
        }
    }

    // Call setHasAssociatedObjects outside the lock, since this
    // will call the object's _noteAssociatedObjects method if it
    // has one, and this may trigger +initialize which might do
    // arbitrary stuff, including setting more associated objects.
    if (isFirstAssociation)
        object->setHasAssociatedObjects();

    // release the old value (outside of the lock).
    association.releaseHeldValue();
}

AssociationsManager

class AssociationsManager {
    using Storage = ExplicitInitDenseMap<DisguisedPtr<objc_object>, ObjectAssociationMap>;
    //静态的哈希表,因此全局唯一
    static Storage _mapStorage;

public:
    //C++的构造与析构函数,在构造时加锁,析构时开锁
    AssociationsManager()   { AssociationsManagerLock.lock(); }
    ~AssociationsManager()  { AssociationsManagerLock.unlock(); }

    AssociationsHashMap &get() {
        //返回上边静态的哈希表,因此AssociationsHashMap也是全局唯一的
        return _mapStorage.get();
    }

    static void init() {
        _mapStorage.init();
    }
};

className() { 类或结构体构造时执行自定义方法 }
~className() { 类或结构体析构时执行自定义方法 }

构造时加锁，析构时开锁，保证操作哈希表时线程安全

AssociationsHashMap

//DenseMap就是张哈希表
typedef DenseMap<const void *, ObjcAssociation> ObjectAssociationMap;
typedef DenseMap<DisguisedPtr<objc_object>, ObjectAssociationMap> AssociationsHashMap;

AssociationsHashMap 中存的是：
- DisguisedPtr：对object的封装
- ObjectAssociationMap：将封装了关联策略与值的ObjcAssociation，再封装成的哈希表

try_emplace

// Inserts key,value pair into the map if the key isn't already in the map.
  // The value is constructed in-place if the key is not in the map, otherwise
  // it is not moved.
  template <typename... Ts>
  std::pair<iterator, bool> try_emplace(const KeyT &Key, Ts &&... Args) {
    //类似cache中的 bucket_t,也是桶子容器
    BucketT *TheBucket;
    //LookupBucketFor 查找Key是否已存在
    if (LookupBucketFor(Key, TheBucket))
      return std::make_pair(
               makeIterator(TheBucket, getBucketsEnd(), true),
               false); // Already in map.

    // Otherwise, insert the new element.
    TheBucket = InsertIntoBucket(TheBucket, Key, std::forward<Ts>(Args)...);
    return std::make_pair(
             makeIterator(TheBucket, getBucketsEnd(), true),
             true);
  }

以 disguised 为key查找返回迭代器，很好理解就是 先找设置了关联的类，返回这个类中存放茫茫多关联属性的哈希表的迭代器
若查到 disguised 则返回迭代器，没查到则先插入到表（以 disguised 为key、 ObjectAssociationMap(封装的value与关联策略)为值），再返回迭代器

1.3、objc_getAssociatedObject

_object_get_associative_reference

id
_object_get_associative_reference(id object, const void *key)
{
    ObjcAssociation association{};

    {
        //与 objc_setAssociatedObject 中类似的根据key找迭代器
        AssociationsManager manager;
        AssociationsHashMap &associations(manager.get());
        AssociationsHashMap::iterator i = associations.find((objc_object *)object);
        if (i != associations.end()) {
            ObjectAssociationMap &refs = i->second;
            ObjectAssociationMap::iterator j = refs.find(key);
            if (j != refs.end()) {
                association = j->second;
                association.retainReturnedValue();
            }
        }
    }
    //添加到自动释放池
    return association.autoreleaseReturnedValue();
}

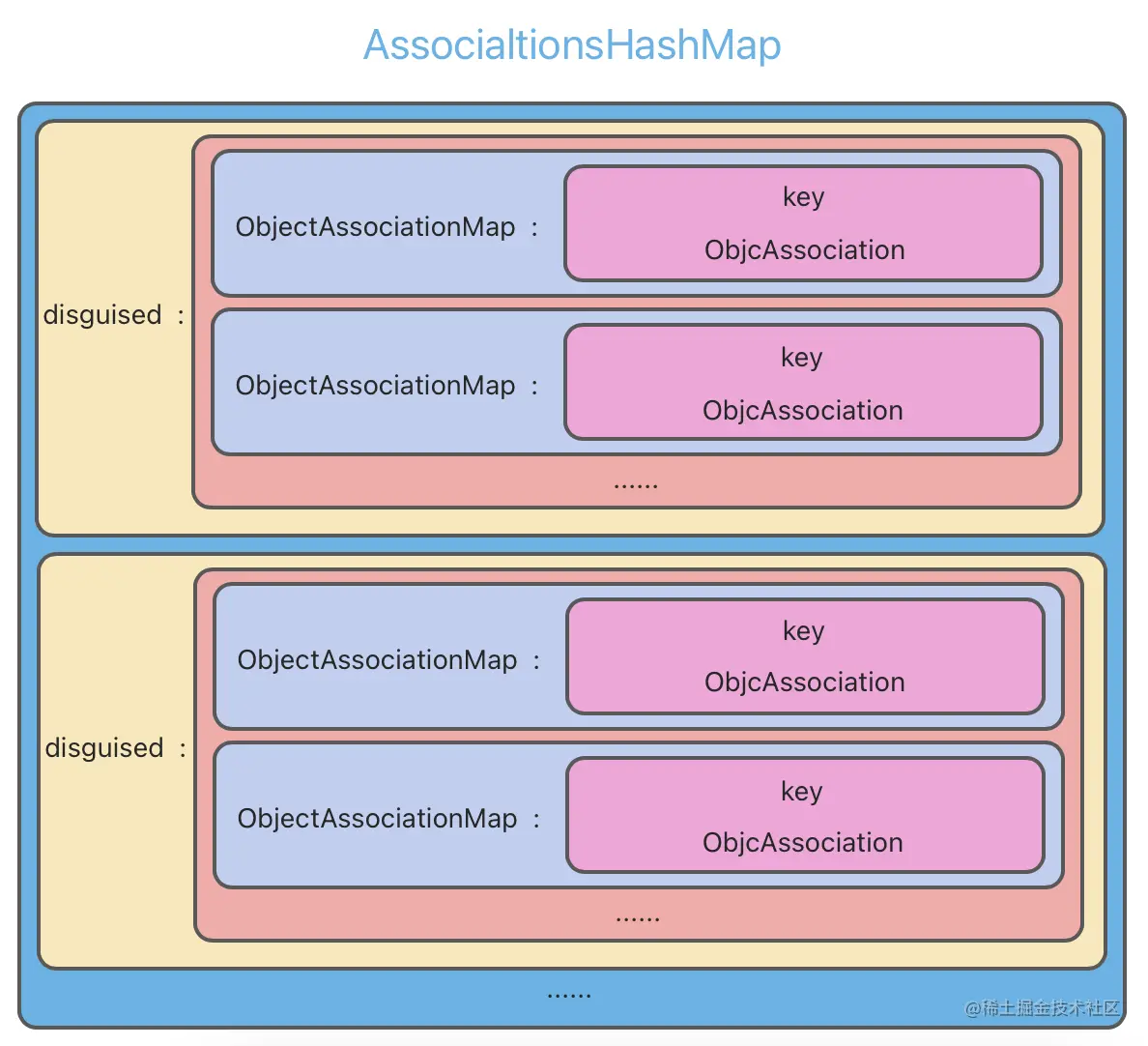

小结

唯一表 AssociationsHashMap 中有茫茫多 disguised 为key的哈希表
每一个 disguised 是一个 设置了关联内容的类，里边有很多个 ObjectAssociationMap
每一个 ObjectAssociationMap 中存放的是 自定义的key名 与 ObjcAssociation(关联策略与value的封装)

3、Category加载

rwe：在 类通过runtime的api动态修改了方法、属性、协议 或者 类有分类并且都为非懒加载 的情况时才存在；里边以二维数组的形式存放数据
思路：锁定 rwe 即可锁定分类的加载时机

类为非懒加载，分类为非懒加载：ro中只有类的数据，没有分类的数据；分类数据在rwe
类为懒加载，分类为非懒加载：类与分类中数据在ro中了，没有rwe
类为非懒加载，分类为懒加载：类与分类中数据在ro中了，没有rwe
类为懒加载，分类为懒加载：类与分类中数据在ro中了，没有rwe

3.1、从 rwe 入手探索分类加载

之前我们探索类的时候按着 objc_class --> bits --> class_rw_t 路线曾经看过rwe中的结构

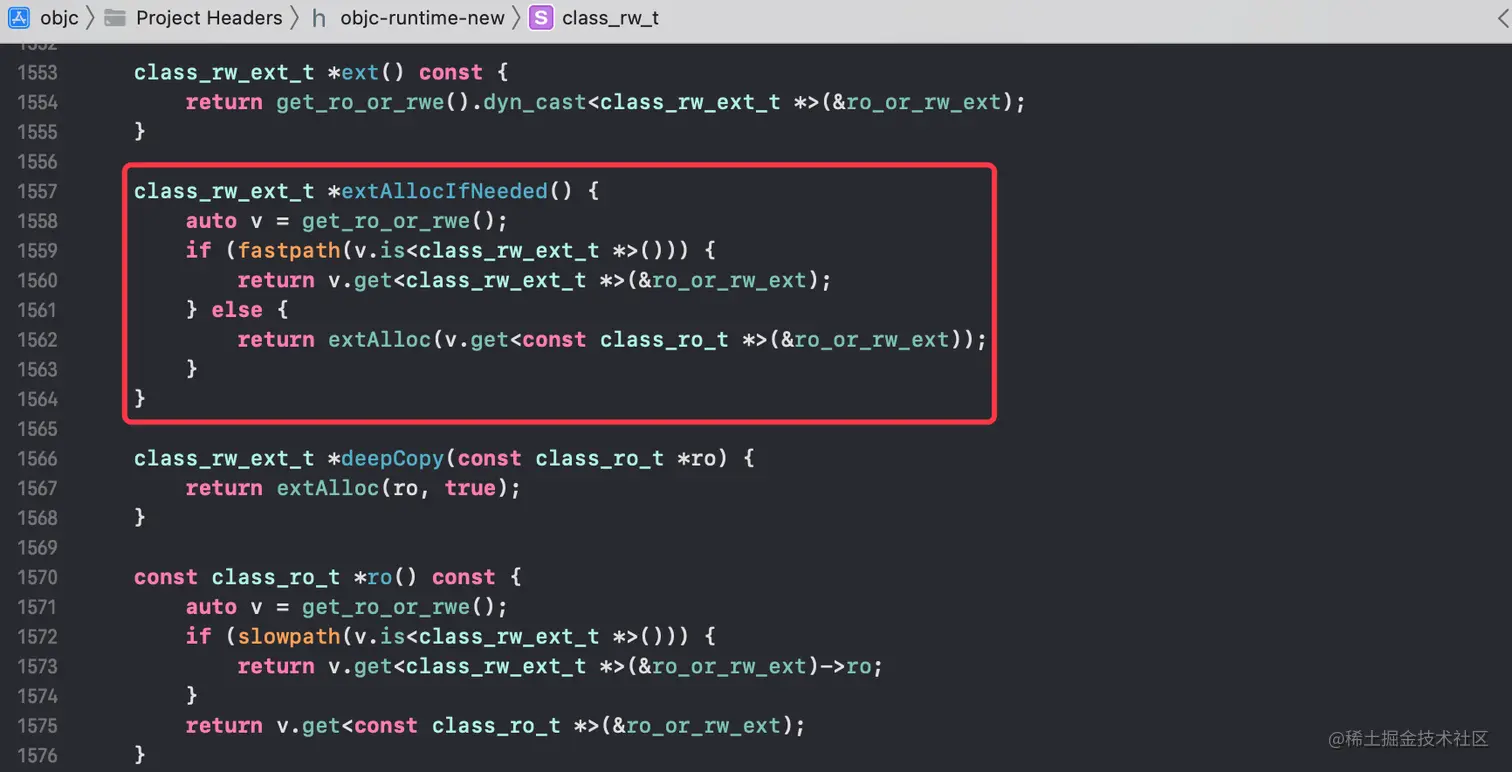

- 在上边结构里我们可以根据方法名看到rwe的创建方法extAllocIfNeeded，那么接下来我们就可以寻找一下都在什么地方有调用这个方法

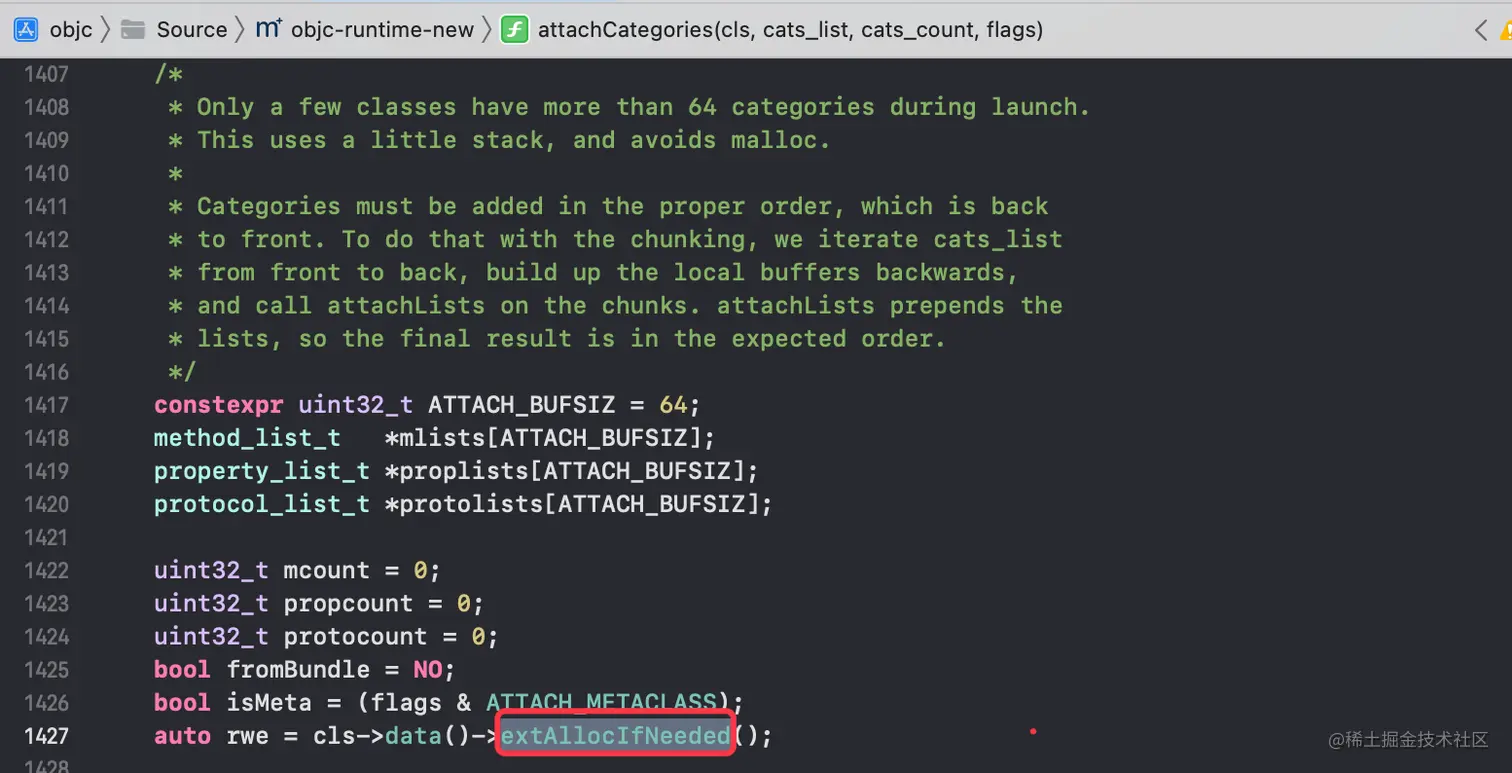

3.2、`attachCategories` (attach:附加)

在 attachCategories 方法中创建rwe

3.3、attachToClass / load_categories_nolock

全局搜索，这两个方法会调用 attachCategories 去创建rwe

//attachToClass
void attachToClass(Class cls, Class previously, int flags)
{
    runtimeLock.assertLocked();
    ASSERT((flags & ATTACH_CLASS) ||
           (flags & ATTACH_METACLASS) ||
           (flags & ATTACH_CLASS_AND_METACLASS));

    auto &map = get();
    auto it = map.find(previously);

    if (it != map.end()) {
        category_list &list = it->second;
        if (flags & ATTACH_CLASS_AND_METACLASS) {
            int otherFlags = flags & ~ATTACH_CLASS_AND_METACLASS;
            // attachCategories
            attachCategories(cls, list.array(), list.count(), otherFlags | ATTACH_CLASS);
            attachCategories(cls->ISA(), list.array(), list.count(), otherFlags | ATTACH_METACLASS);
        } else {
            attachCategories(cls, list.array(), list.count(), flags);
        }
        map.erase(it);
    }
}

//load_categories_nolock
static void load_categories_nolock(header_info *hi) {
    bool hasClassProperties = hi->info()->hasCategoryClassProperties();

    size_t count;
    auto processCatlist = [&](category_t * const *catlist) {
        for (unsigned i = 0; i < count; i++) {
            category_t *cat = catlist[i];
            Class cls = remapClass(cat->cls);
            locstamped_category_t lc{cat, hi};

            if (!cls) {
                // Category's target class is missing (probably weak-linked).
                // Ignore the category.
                if (PrintConnecting) {
                    _objc_inform("CLASS: IGNORING category \?\?\?(%s) %p with "
                                 "missing weak-linked target class",
                                 cat->name, cat);
                }
                continue;
            }

            // Process this category.
            if (cls->isStubClass()) {
                // Stub classes are never realized. Stub classes
                // don't know their metaclass until they're
                // initialized, so we have to add categories with
                // class methods or properties to the stub itself.
                // methodizeClass() will find them and add them to
                // the metaclass as appropriate.
                if (cat->instanceMethods ||
                    cat->protocols ||
                    cat->instanceProperties ||
                    cat->classMethods ||
                    cat->protocols ||
                    (hasClassProperties && cat->_classProperties))
                {
                    objc::unattachedCategories.addForClass(lc, cls);
                }
            } else {
                // First, register the category with its target class.
                // Then, rebuild the class's method lists (etc) if
                // the class is realized.
                if (cat->instanceMethods ||  cat->protocols
                    ||  cat->instanceProperties)
                {
                    if (cls->isRealized()) {
                    //此处调用 attachCategories
                        attachCategories(cls, &lc, 1, ATTACH_EXISTING);
                    } else {
                       objc::unattachedCategories.addForClass(lc, cls);
                    }
                }

                if (cat->classMethods  ||  cat->protocols
                    ||  (hasClassProperties && cat->_classProperties))
                {
                    if (cls->ISA()->isRealized()) {
                        //此处调用 attachCategories
                        attachCategories(cls->ISA(), &lc, 1, ATTACH_EXISTING | ATTACH_METACLASS);
                    } else {
                       objc::unattachedCategories.addForClass(lc, cls->ISA());
                    }
                }
            }
        }
    };

    processCatlist(hi->catlist(&count));
    processCatlist(hi->catlist2(&count));
}

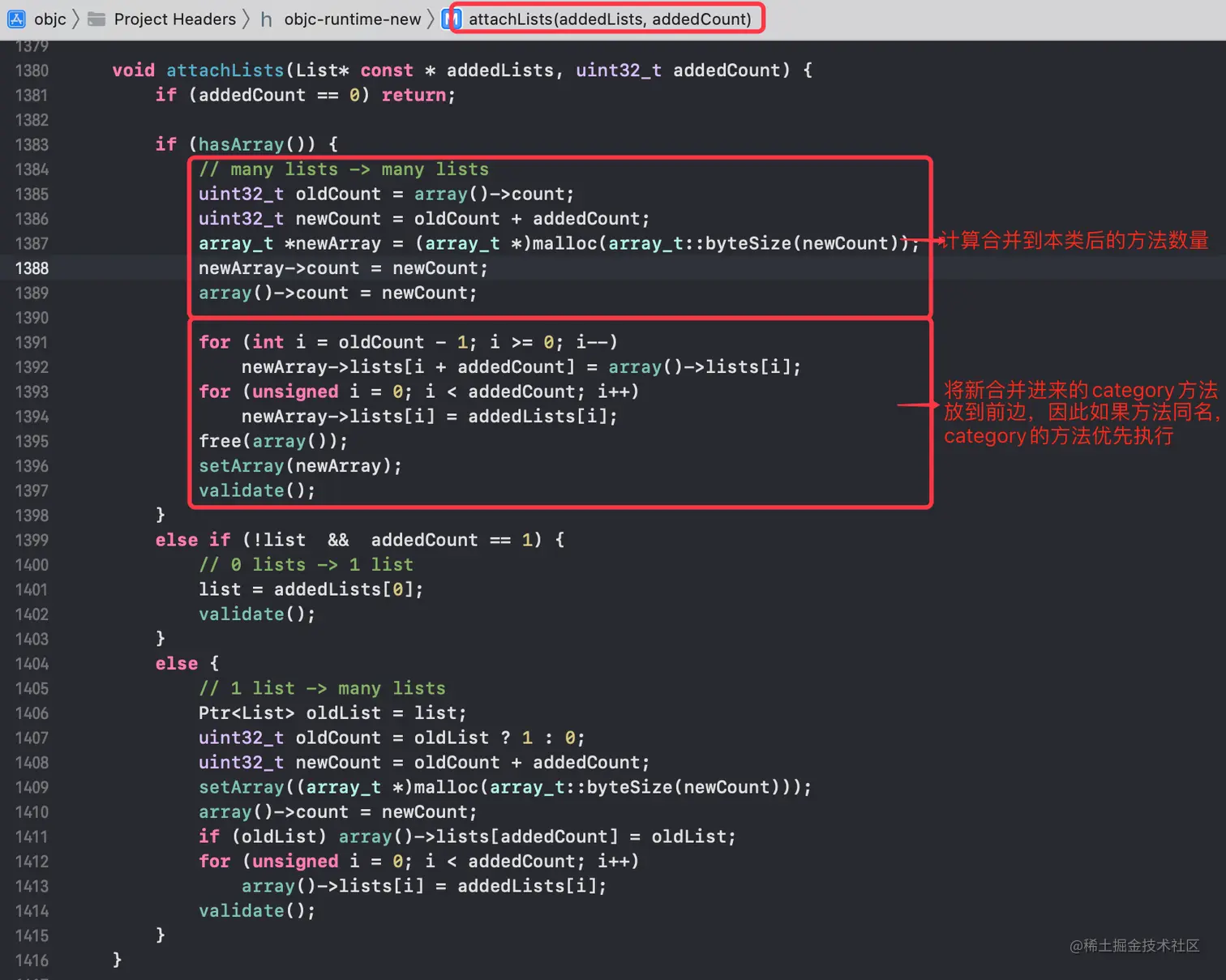

3.4、`attachLists`

整合分类添加的方法到本类中

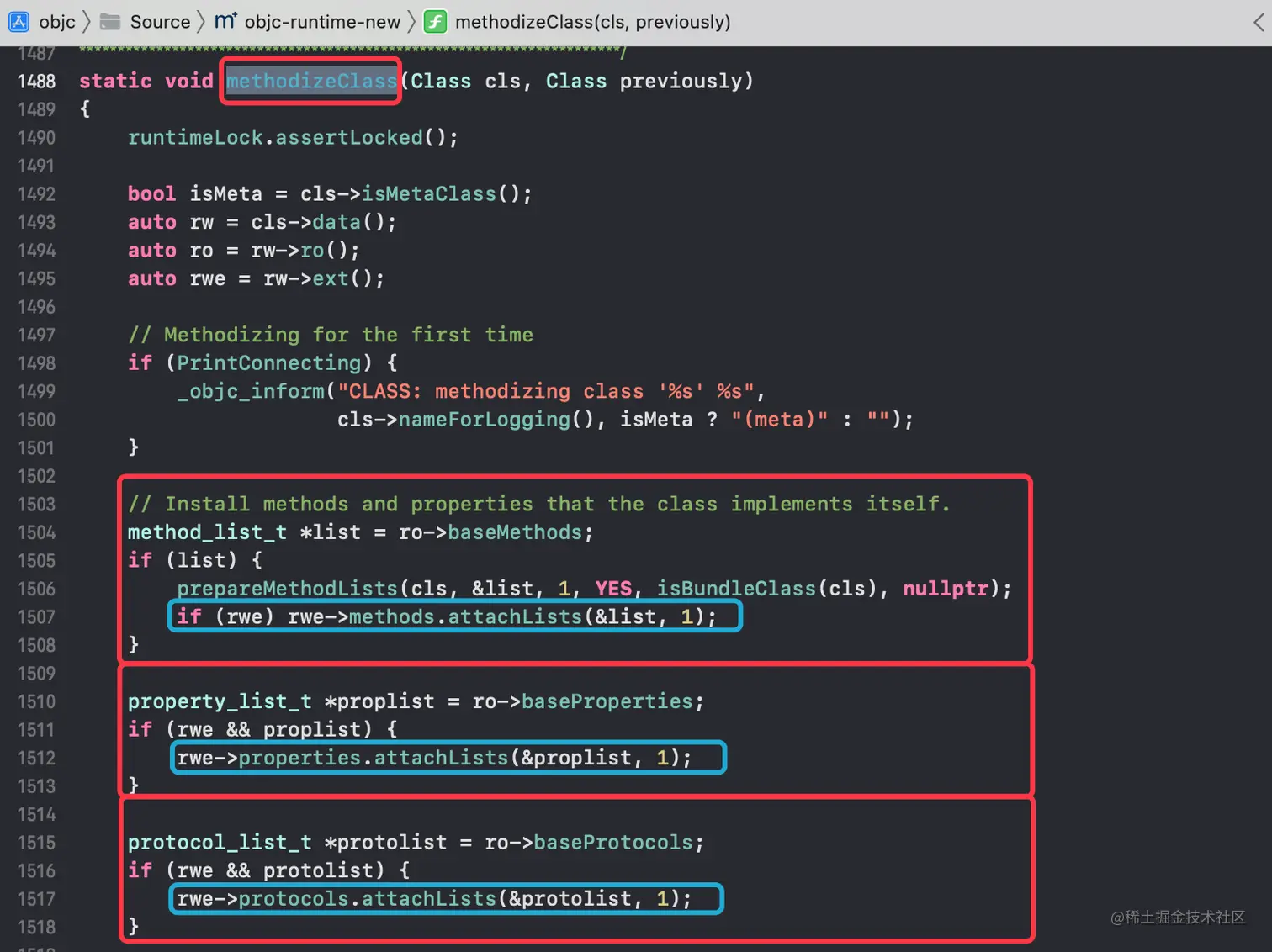

上篇提到了使用realizeClassWithoutSwift中的methodizeClass 将分类方法添加到本类中也是通过这个方法实现的，也串联起来了
