实验六 三维图形修改器的综合应用

前言

🎬本文章是 【三维建模技术】 专栏的文章，主要是上课的随堂笔记与练习
🔗三维建模技术专栏 传送门

一、实验要求

熟悉3DS MAX 软件，利用三维图形修改器的操作方法制作一盘水果

二、实验步骤

小张自己的建模过程简述，仅供参考。MAX源文件

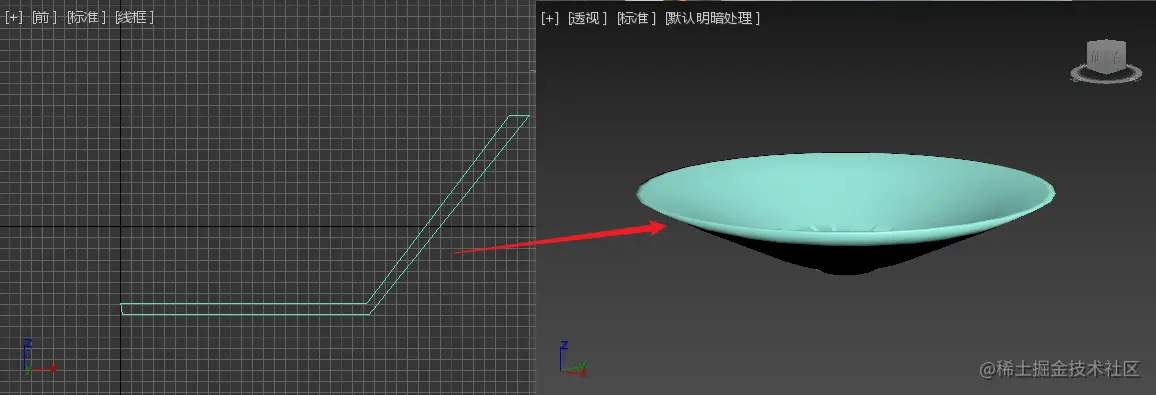

1.用直线绘制一个闭合图形，利用车削得到盘子

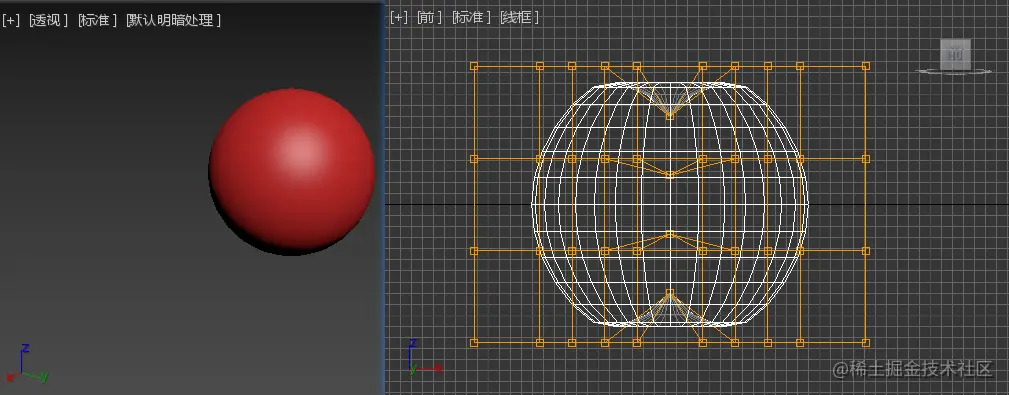

2.绘制一个球体，利用修改器中” FFD圆柱体”在顶点模式下，对中间的点进行缩放

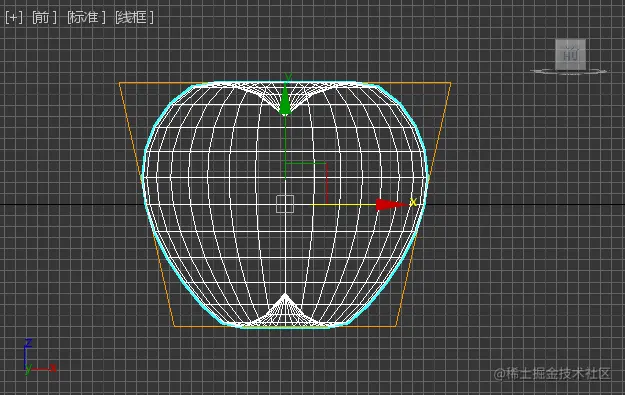

3.利用修改器中的锥化，得到一个上窄下宽的球体

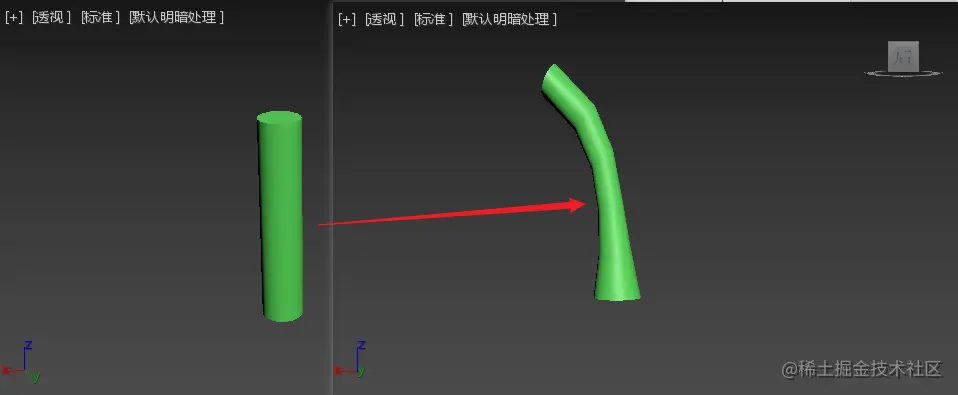

4.绘制苹果柄，首先绘制一个圆柱体，通过修改器中的扭曲和弯曲得到如图

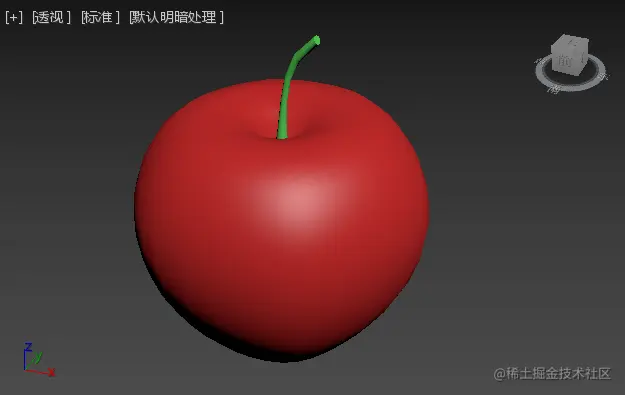

5.调整位置，得到一个完整的苹果

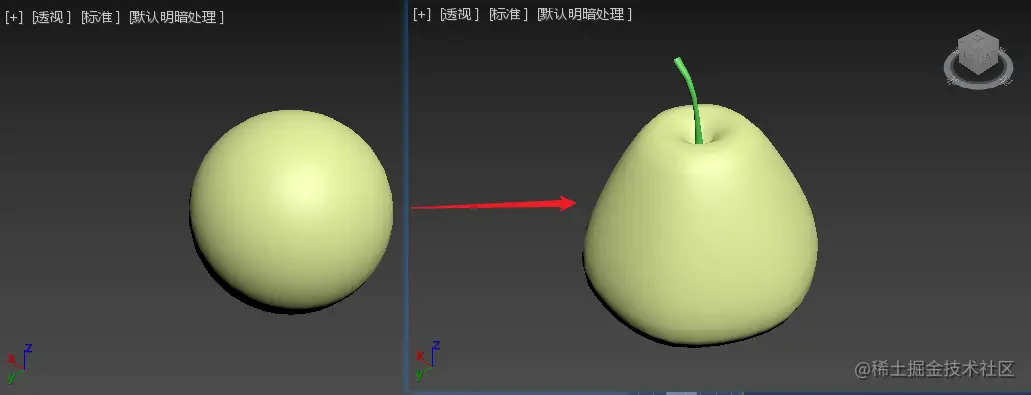

6.同理，绘制梨，首先绘制一个球体，利用修改器中” FFD圆柱体”在顶点模式下，对中间的点进行缩放，利用修改器中的锥化，得到一个上窄下宽的球体，复制一个柄，调整位置得到一个完整的梨

7.绘制香蕉，首先绘制一个五棱柱，利用修改器中的弯曲，使棱柱弯曲

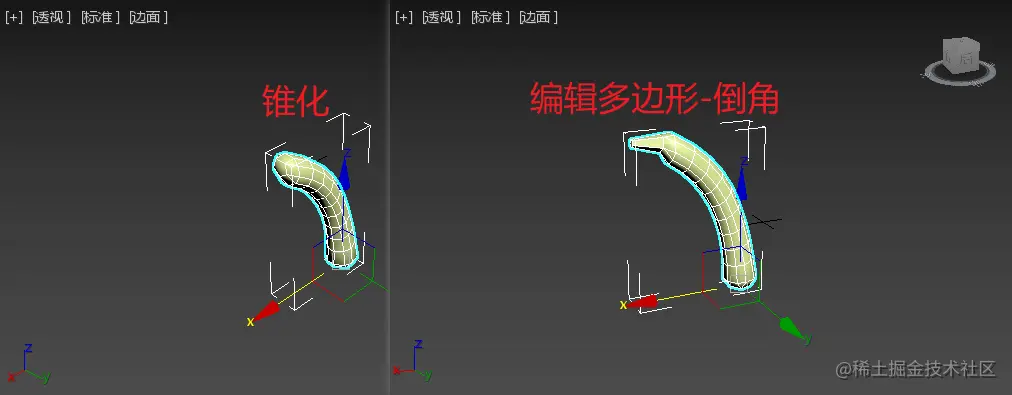

8.利用修改器中的锥化，调整上下宽度，并进行网格平滑。之后利用编辑多边形中的倒角制作香蕉头部

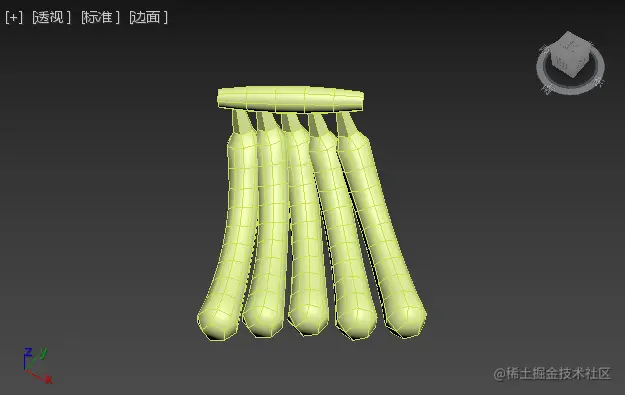

9.绘制一个圆柱体，对其进行锥化操作。复制出五个香蕉，调整摆放位置，得到一把香蕉

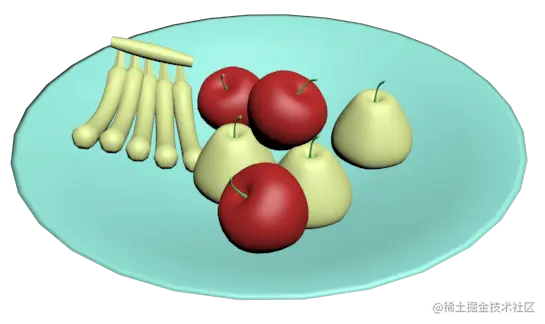

10.分别复制出几个水果，调整香蕉、苹果、梨、盘子的位置，得到最终模型

三、效果图

四、小结

步骤8中香蕉柄得不到想要的效果，一定要先做网格平滑再做编辑多边形中的倒角操作，因为如果先做香蕉柄的话，之后的网格平滑也会对香蕉柄进行平滑操作
