前言

🎬本文章是 【三维建模技术】 专栏的文章，主要是上课的随堂笔记与练习
🔗三维建模技术专栏 传送门
💻提示：目录顺序以当堂内容(教材)为准，所以并非“1、2、3”
📽本节主要内容：由平面到立体再到空间，学习对修改器的使用： 二维图形修改器、三维图形修改器、空间修改器

4.1 修改器建模综述

graph LR;
    修改-->标准基本体;
    修改-->扩展基本体;
    修改-->二维图形;

4.2 修改器命令面板

1.锁定堆栈工具(例如画了两个长方体，如果对其中一个锁定，修改面板就不能修改另一个的参数，所以一般不用)

2.显示最终结果开/关切换(默认是开启的，例如画了一个长方体，对它进行了其它参数修改，如果最终结果设置为关，那么就不会显示修改的结果)

3.使唯一(前面学习了复制时选择实例，如果取消使唯一，则修改一个另一个不会有影响)

4.从堆栈中删除修改器(即取消修改)

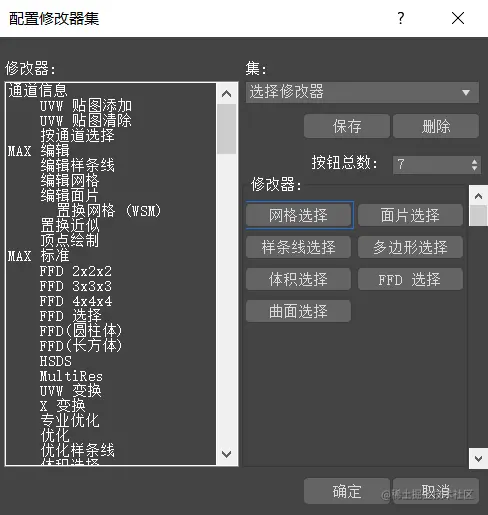

5.配置修改器集(自定义修改器列表)

4.3 二维图形编辑修改器

在4.2的修改器面板里，主要有挤出、倒角和车削等修改器，它们都是作用于二维对象，通过对其进行转换为三维模型

• 挤出:是以封闭的二维图形为截面，沿垂直方向挤出，生成形状相同、但厚度可调的三维模型(类似solidworks的拉伸，即把一个二维图形拉伸成三维图形)

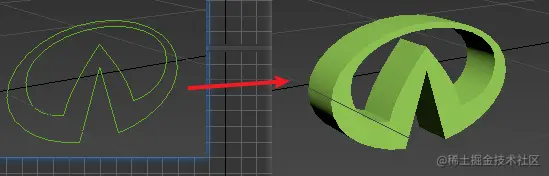

• 倒角: 可对二维图形挤出，同时在边界上加入方形或圆形倒角。一般用来制作立体文字和LoGo标志(与solidworks的倒角相同，把轮廓转换为直角)

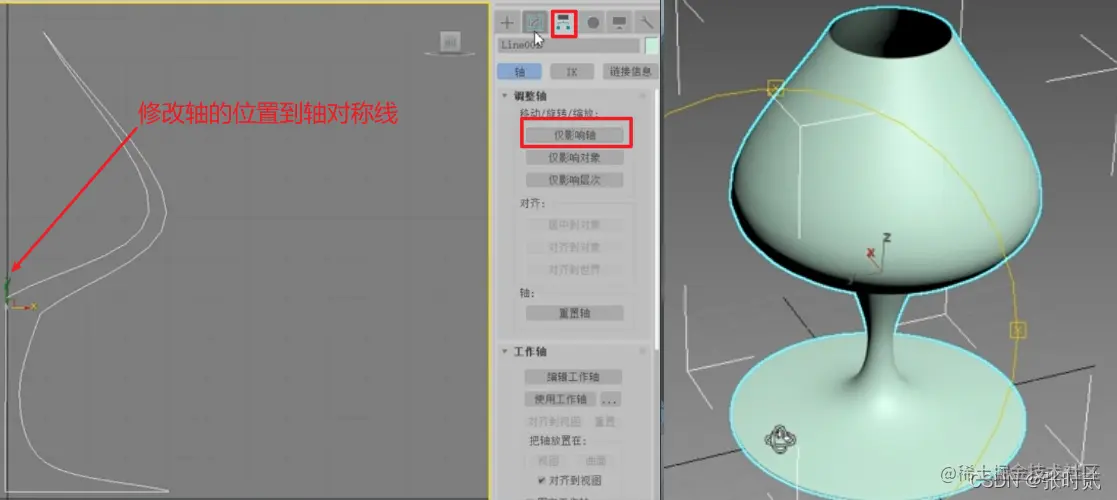

• 车削: 就是先画物体侧面轮廓，只画一半轮廓，再绕着一根中心轴旋转而成(类似solidworks的旋转，效果相同)

【注意】挤出过的物体是不会有倒角的，成型工具(如挤出、车削、倒角），因为它们都已经成三维物体了，所以只能用一次

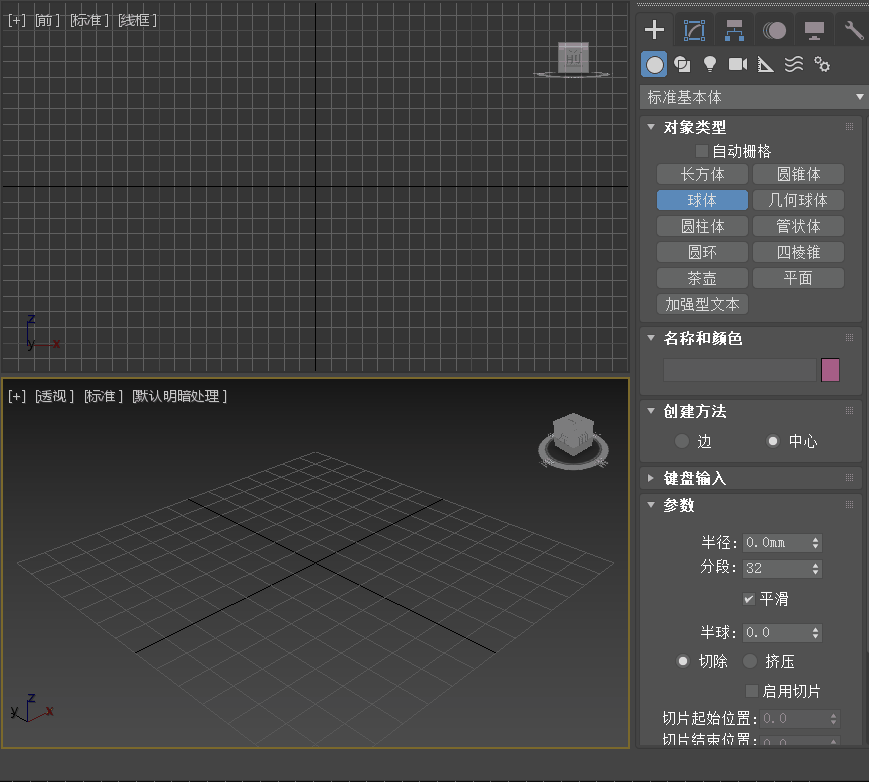

🚀 挤出

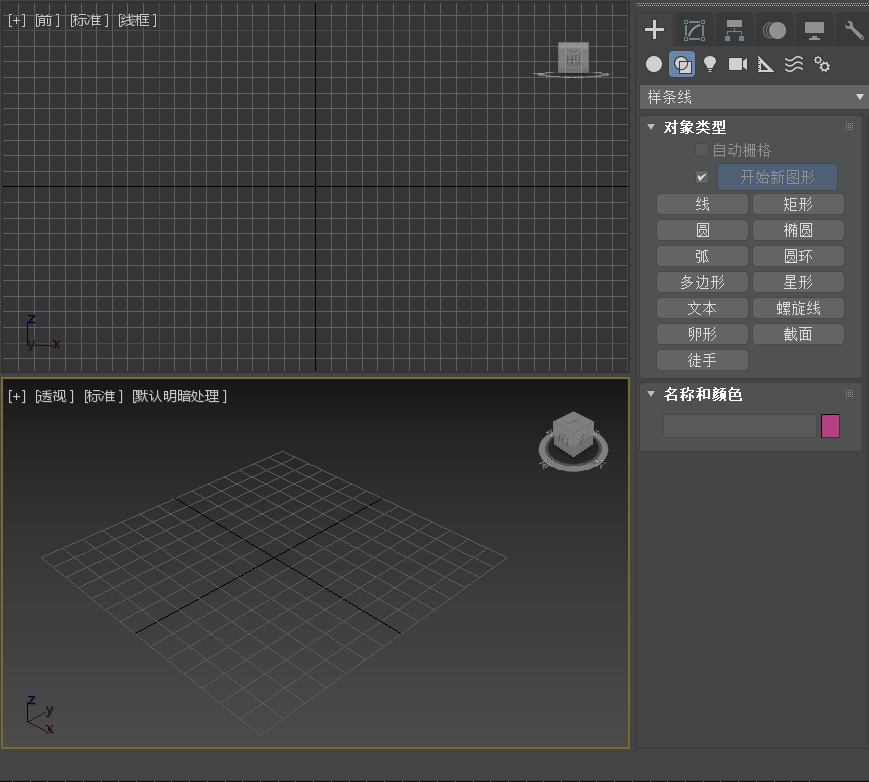

🚀 车削

4.4 三维图形编辑修改器

4.4.1弯曲修改器

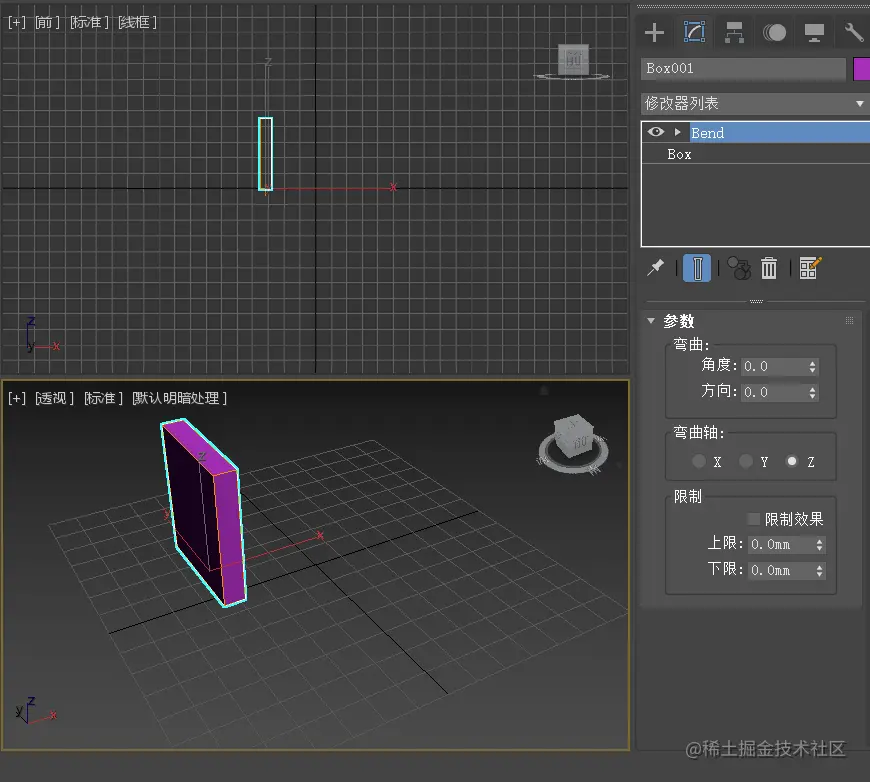

弯曲(bend): 将三维物体弯曲一下

注意: 弯曲的时候必须要用段数，段数是物体要增加细节的时候才使用的

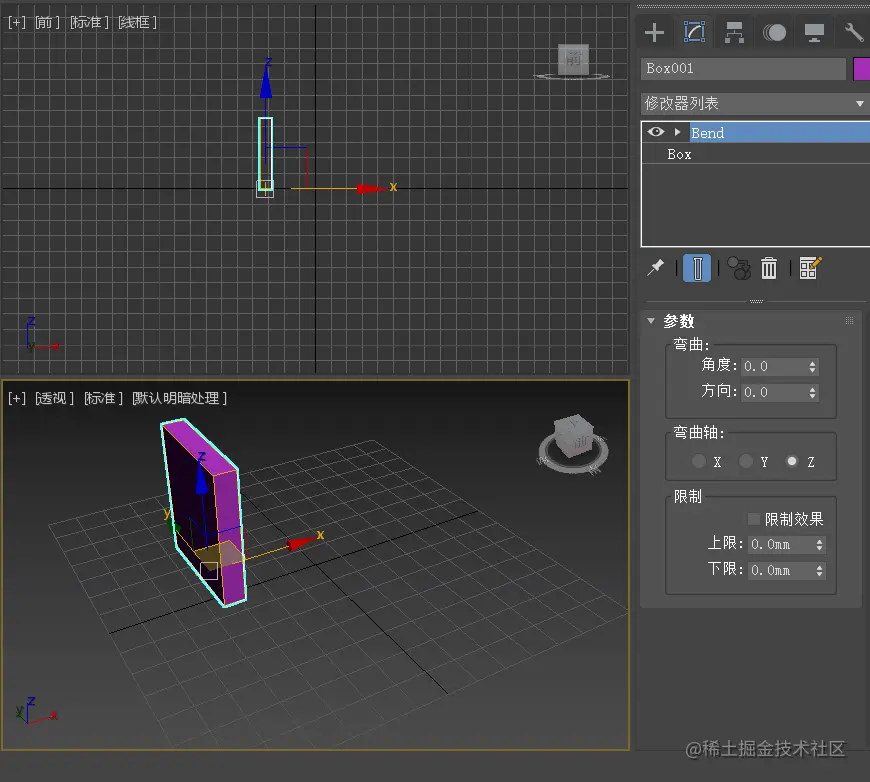

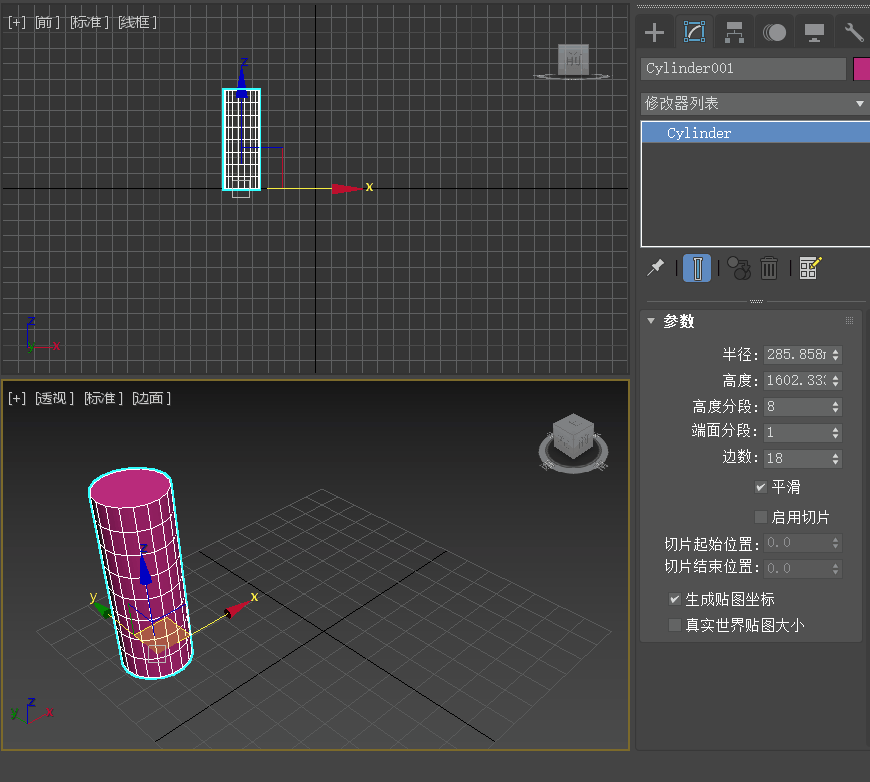

相同角度，不同段数效果示例(Bend中的限制效果指弯曲作用的起止点，默认全部)

4.4.2锥化修改器

锥化(taper) : 把一个物体变成锥形

锥化修改器的作用是对物体轮廓建模进行锥化修改。可以在创建的基础建模上加入锥化修改器，使物体产生新的建模

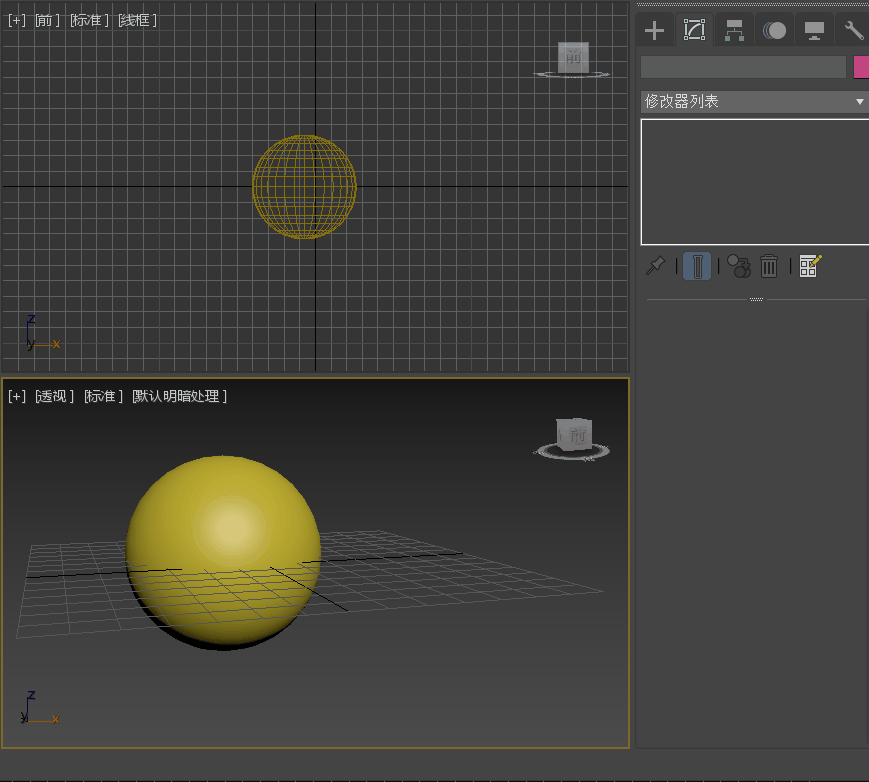

示例

4.4.3扭曲修改器

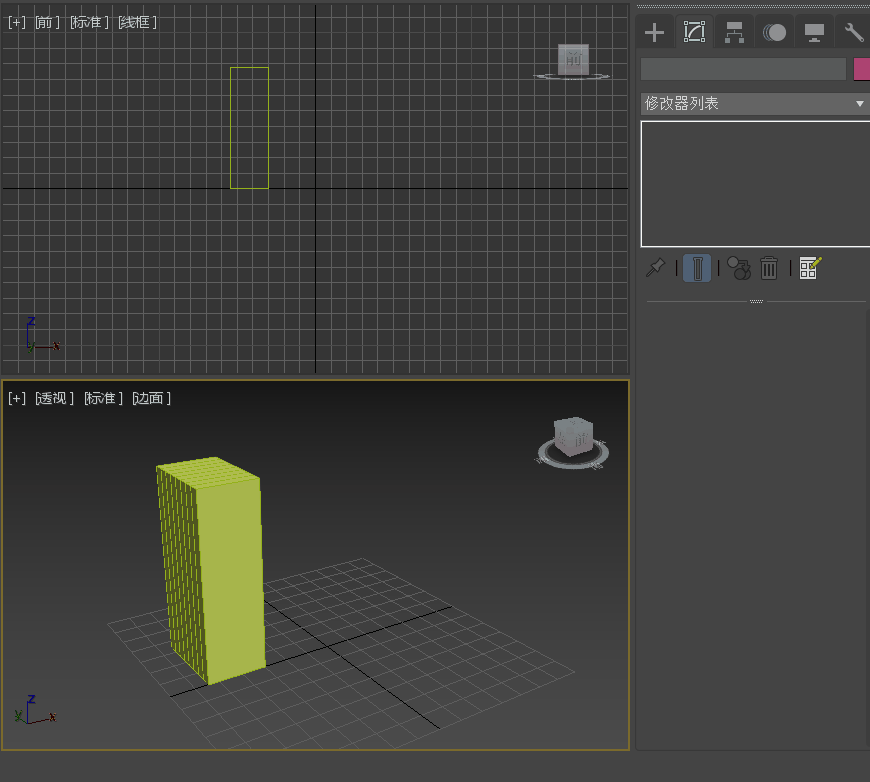

扭曲(twist): 把物体进行扭曲

利用扭曲修改器可以使物体沿任意轴位进行扭曲变形

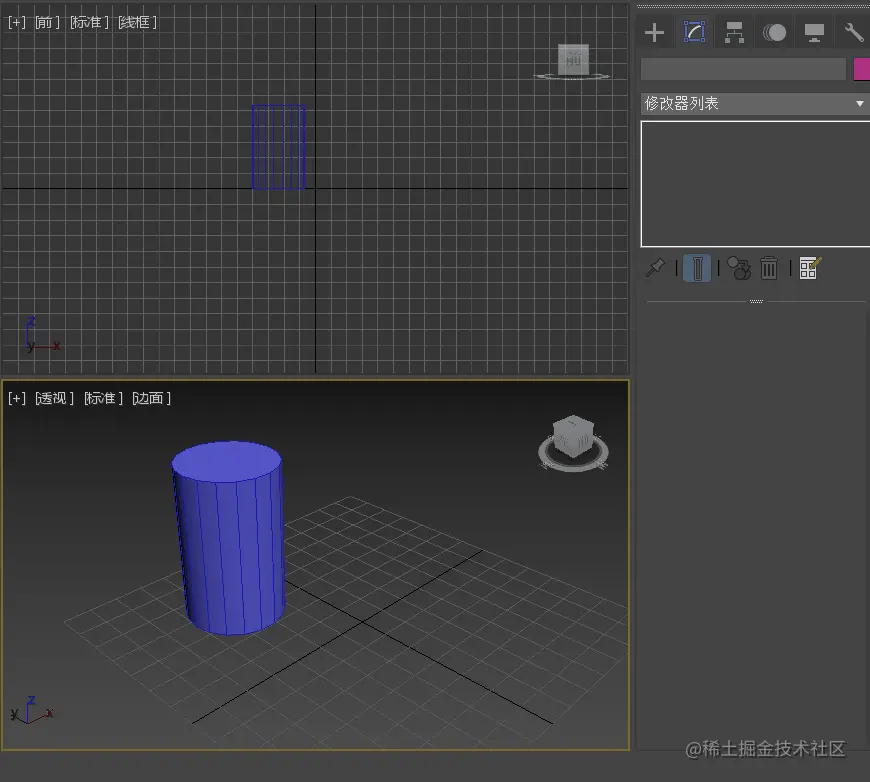

4.4.4FFD修改器(自由变形)

FFD修改器用于修改对象的外形。就是在模型的外轮廓上加入一些控制点。控制点的移动就会影响模型的形状

FFD修改器有FFD222、FFD333、FFD444。这里的2、3、4分别代表了它在长、宽、高控制点的数量，222就代表了X、Y、Z轴都是两个控制点，333就代表了X、Y、Z轴都是三个控制点，以此类推，FFD除了这个之外，还有FFD的长方体、FFD圆柱形。其实就是说我们可以来设定它在X、Y、Z轴控制点的数量。所以说它是一个特别人性化的变形修改工具

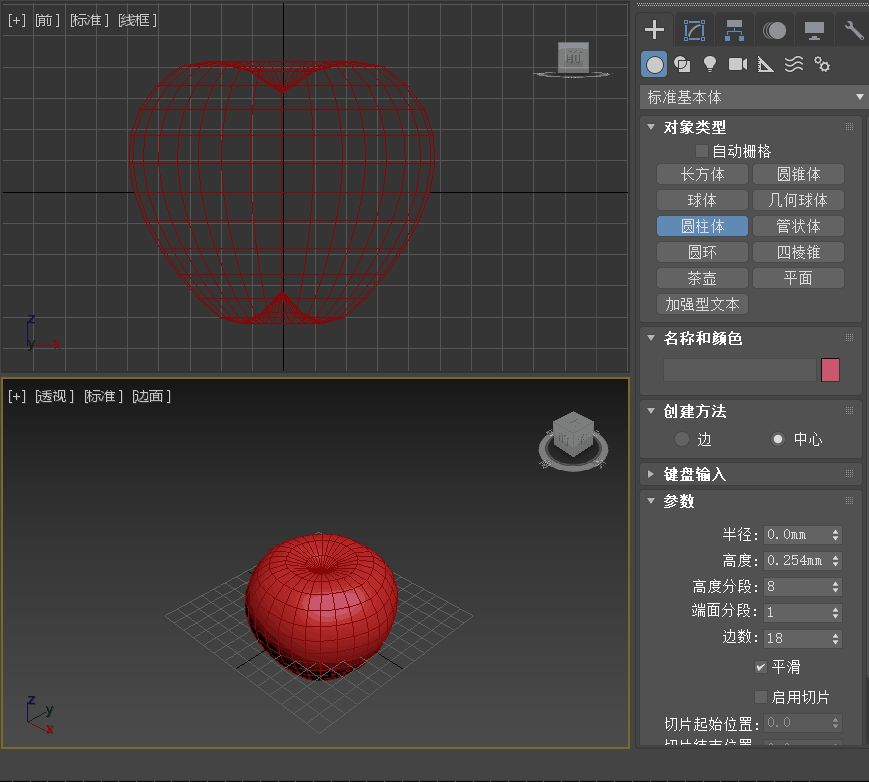

苹果示例：先画出主体，并使用修改器调整，做出凹槽。再使用锥化，调整

利用弯曲和锥化，做苹果的柄

5.1 世界空间修改器概述

世界空间修改器所产生的效果作用世界空间而不是对象空间(即:对象空间修改器直接影响对象空间中的几何体;而世界空间修改器类似于空间扭曲绑定到对象上,不随对象本身坐标的改变而改变)

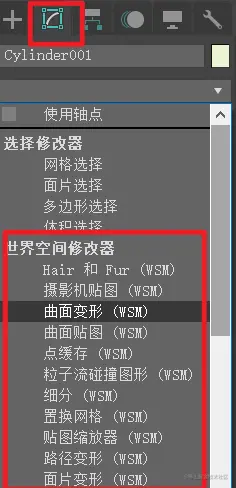

世界空间修改器的使用方法和对象空间修改器一样，在修改器列表中世界空间修改器是用星号或修改器名称旁边的“(WSM)’ 文本表示的

5.2 路径变形修改器

可以根据二维样条线来变形对象，该修改器对于制作环绕的文字，或者沿路径生长的动画比较有帮助

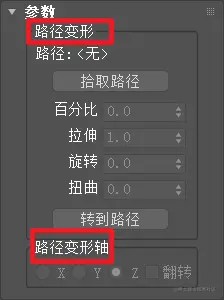

参数卷展栏包含“路径变形”和“路径变形轴”两个选项组。其中:

• “路径变形”选项卡
  • “百分比”参数表示根据路径长度的百分比,沿着Gizmo路径移动对象
  • “拉伸”参数以对象的轴点位中心进行缩放
  • “旋转”参数可以沿着路径旋转文字对象
  • “扭曲”参数可以使对象在围绕路径产生扭曲变形
• “路径变形轴”选项组主要用来控制路径以哪个轴向来产生变形效果

示例

5.2 毛发修改器

Hair and Fur(毛发)修改器可以在对象表面生成毛发效果，可以模拟人的头发或者动物的毛发，以及毛毯等多种效果

示例：这里是利用导向，对皮毛进行梳理、修建。也可以直接选择某些面来保留毛发
