前言

🎬本文章是 【三维建模技术】 专栏的文章，主要是上课的随堂笔记与练习
🔗三维建模技术专栏 传送门
💻提示：目录顺序以当堂内容(教材)为准，所以并非“1、2、3”
📽本节主要内容：放样建模 布尔建模 散布建模

3.2 放样建模

🚀 放样建模要素分析

放样指的是将一个或多个二维图形沿着某个路径进行扫描，进而形成复杂的三维对象。从放样概念可知，放样物体必须具备两个要素，截面图形和路径曲线(放样与solidworks一样，都是通过一个图形扫描路径)

路径和截面图形也是有要求:路径必须是唯一的，它可以是一条直线，也可以是一条曲线;截面图形不是唯一的，不受限制的，可以有很多种的截面图形，但是截面图形有一个要求，就是截面图形里的样条线的数量是要一样多，不能拿一个圆放样成两圆，又放成三个圆，那是不允许

🚀 基本放样

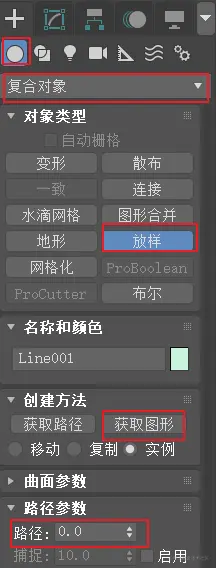

创建截面和路径图形,应用放样工具

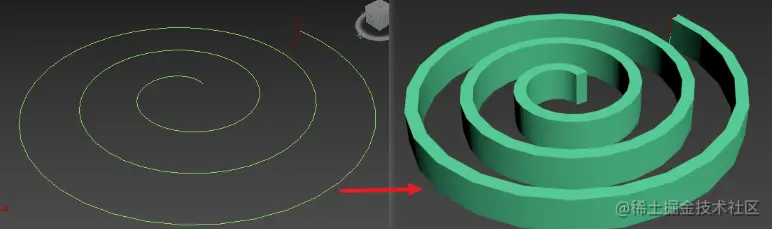

示例：先画出螺旋线与长方形，然后对螺旋线进行放样(即让长方形沿螺旋形路径旋转)

🚀 多截面放样

多截面放样即在路径上放置多个截面，以创建更加复杂的模型

炮弹示例：使用样条线在俯视图依次画出五角星，三个圆圈，在正视图画出一条直线。之后利用直线做路径，从下向上依次获取图形五角星，三个圆圈


🚀 多截面放样

罗马柱示例：与炮弹示例如法炮制，所以简述了

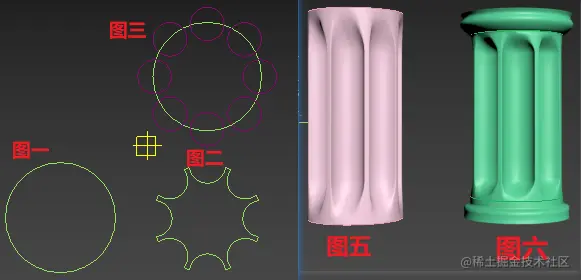

1. 准备，首先在俯视图做出俩圆，正视图绘制一条直线，其中一个圆周围通过旋转复制8个得到图三。通过附加、布尔差值，最后得到图一图二。
2. 在复合对象中通过放样，路径参数0，10选取图一，20，80选取图二，90，100选取图一，最终得到图五

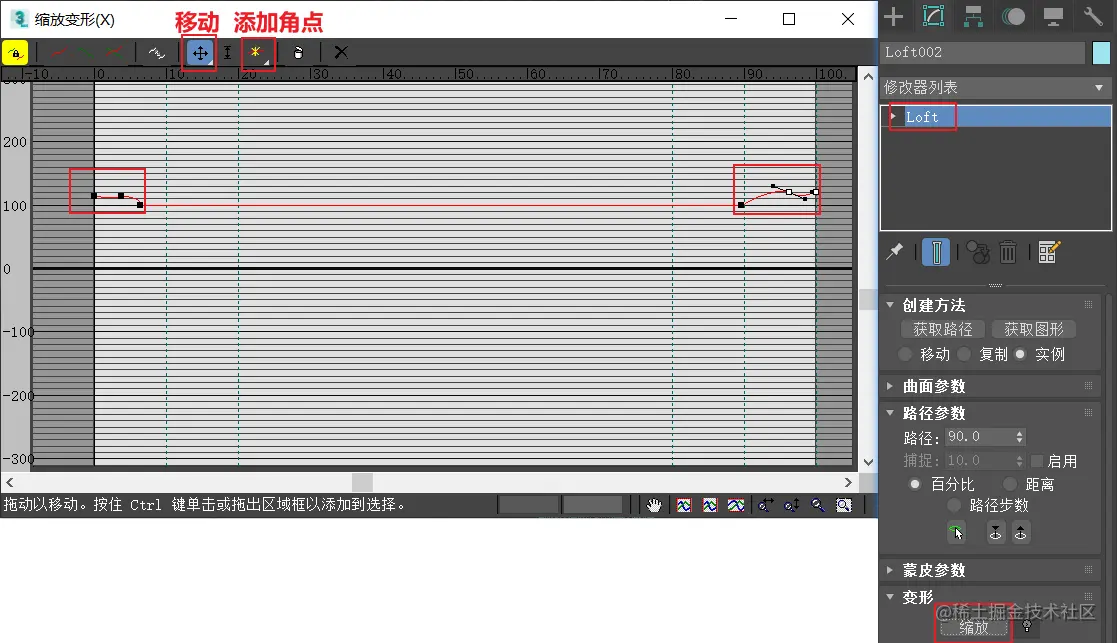

3. 通过缩放，得到图六(缩放功能位置与参数见下图)

3.3 布尔建模

前面学习了布尔运算，同样布尔也可以运用在三维物体中

布尔建模是两个或多个相交的物体，通过并集、交集、差集，以及剪切等运算生成新的复合体对象的建模方法

烟灰缸示例：

1. 首先绘制两个切角圆柱体，高相同，半径一大一小

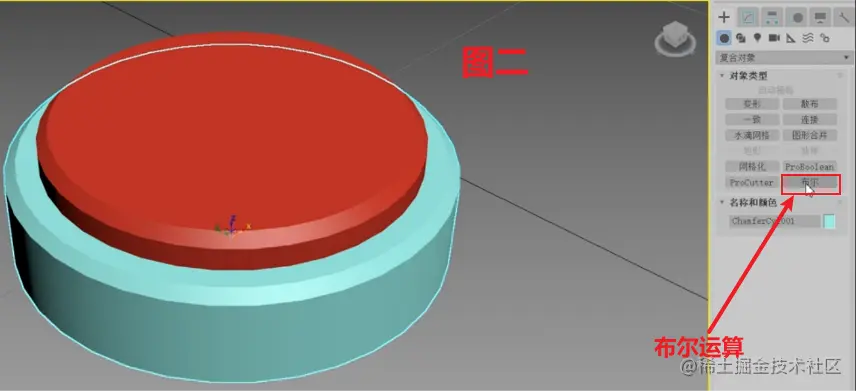

2. 通过平移、对齐得到图二(小的嵌在大的上面)
3. 通过布尔运算得到图三
4. 重复123，绘制圆柱，平移、对齐得到图四，通过布尔运算得到图五

3.4 散布建模

散布复合对象能够将选择对象分布于另一个目标对象的表面

在创建“散布”组合对象时，场景中必须有用作源对象的网格对象和作为目标对象的分布对象，而且需要注意这些对象不能是二维图形

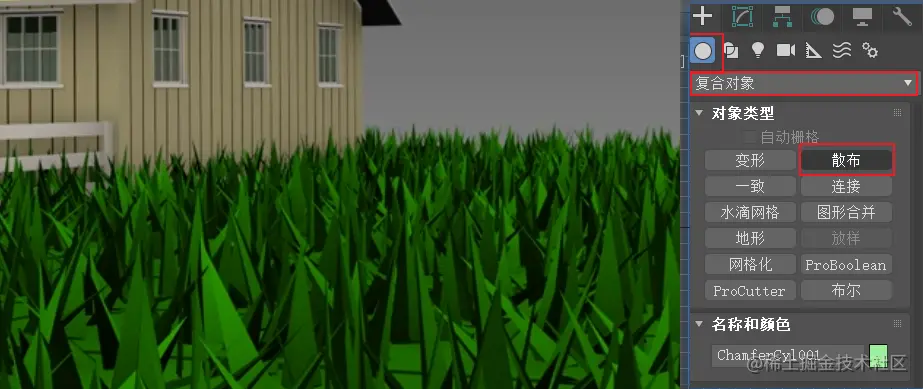

草坪示例：在菜单中选中散布，拾取画好的圆锥，通过散布，达到如图效果

山地，顾名思义，就是绘制山体呗


山体示例：

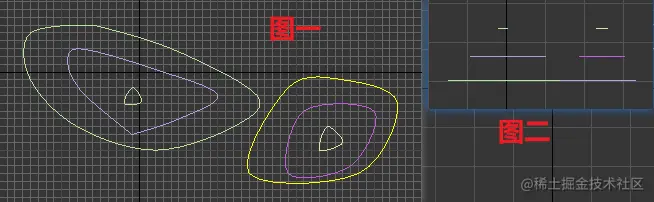

1. 在俯视图中利用直线(平滑)，绘制等差线得到图一
2. 在俯视图中从外向内选取紫色线条，在前视图中按住ALT向上拖动。同理选取最内侧图形重复操作，得到图二
3. 选中最外侧的线条，点击地形，利用拾取运算对象，依次从外向内选取
4. 在海拔上色中点击创建默认值，即可得到下图效果
