2.5 二维图形建模
🚀 二维图形建模方法

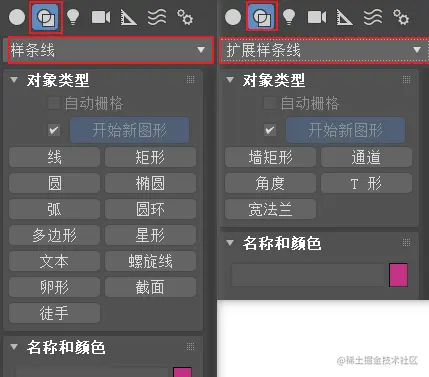

对于简单的图形，可以直接使用样条线或扩展样条线绘制。并通过参数的调整形成二维模型
对于比较复杂的图形，可先由样条线绘制，然后使用“编辑样条线”修改器，对次对象进行编辑处理。需要特别指出的是:利用“线”工具可以绘制出任何复杂的二维图形，可以先画出大致的轮廓，然后通过顶点调整形状和位置，最后得到一个复杂的二维模型
2.5.1 创建样条线
样条线，即平面二维图
2.5.2 二维图形的渲染
二维对象的渲染是比较特殊的，因为二维对象只有形状，没有体积，系统默认情况下是不能被渲染着色而显示出来的
如果要对二维对象进行渲染着色，首先要勾选“在渲染中启用”复选框，然后设定“厚度”值。“厚度”用来定义构成二维对象的线的宽度
2.5.3 编辑样条线
利用“线”工具可以绘制出任何复杂的二维图形，绘制时首先画出大致的轮廓，然后使用“编辑样条线”修改对次对象进行编辑处理。通过顶点调整形状和位置，最后得到一个复杂的二维模型。
编辑样条线有两种进入方式

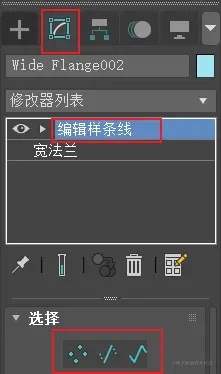

- 选中“图形”按钮创建的二维物体,点修改，修改列表后选择“编辑样条线”
- 选中“图形”按钮创建的二维物体，右击鼠标，转换为“转换为可编辑样条线”。【注意:两种方法的区别】
转换后的样条线有3级子对象，分别是顶点、线段、样条线。每一个次级对象都能够进行相应的编辑
| 样条线 | 顶点 | 线段 |
|---|---|---|
| 附加 | 优化 | 隐藏 |
| 分离 | 断开 | 删除 |
| 轮廓 | 焊接 | 拆分 |
| 布尔 | 圆角 | |
| 切角 |
🚀 样条线
附加:把多根样条线结合成一个物体。
附加多个:可以一次性的在列表中把符合条件的二维物体都附加进来，比较适合大量附加的时候使用
分离:分离和附加正好相反，它在样条线里面，我们选择某一根，可以把它分离出去
轮廓: 就是在样条线级别，选择这条样条线，把它向外或向内收缩，形成一个轮廓线
布尔:布尔操作指的是样条线和样条线之间进行相加、相减或相交的运算(必须先做附加，效果类似soildworks的裁剪)
🚀 顶点
优化:当我们顶点数量不够的时候，可以通过优化命令来增加顶点的数量
断开: 指的是将原本相连的两个顶点或一个顶点，把它断成两个顶点
焊接:指的是两个顶点，原本是不挨在一起的，将它们接在一起
圆角:指的是把一个本来是直角的拐角，把它变成圆角
切角:可以把它切成一个硬边儿的拐角

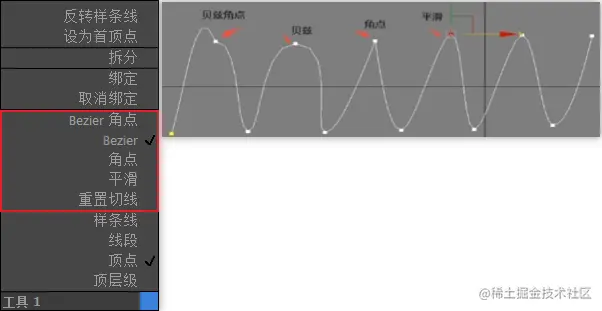

顶点的四种状态，必须在编辑样条线中选中顶点，再右击图形(贝斯角点移动一侧另一侧不影响，贝斯两侧都影响)
🚀 线段
隐藏: 用于隐藏选定的线段。要隐藏样条线的分段，需要先选择一个或多个线段，然后单击隐藏按钮，即可将选择的样条线分段隐藏(之前1.5节隐藏不起作用，因为右击是对三维作用)
删除: 选择需要删除的线段,，再单击删除按钮,即可将需要删除的边删除(同Delete)
拆分: 通过添加由微调器指定的顶点数来细分所选线段。方法是,选择一条或多条线段，设置“拆分”微调器，然后单击拆分按钮，即可将选择的样条线线段拆分
3.1 复合几何体建模概述
Q:什么又是复合几何体建模，或什么是复合对象建模呢?
A:是指必须要两个或两个以上的物体复合在一起形成一个新的物体。
复合几何体建模最常用：放样建模，布尔建模，散布建模
3.2 放样建模
🚀 放样建模要素分析
放样指的是将一个或多个二维图形沿着某个路径进行扫描，进而形成复杂的三维对象。从放样概念可知，放样物体必须具备两个要素，截面图形和路径曲线(放样与solidworks一样，都是通过一个图形扫描路径)
路径和截面图形也是有要求:路径必须是唯一的，它可以是一条直线，也可以是一条曲线;截面图形不是唯一的，不受限制的，可以有很多种的截面图形，但是截面图形有一个要求，就是截面图形里的样条线的数量是要一样多，不能拿一个圆放样成两圆，又放成三个圆，那是不允许
🚀 基本放样
创建截面和路径图形,应用放样工具

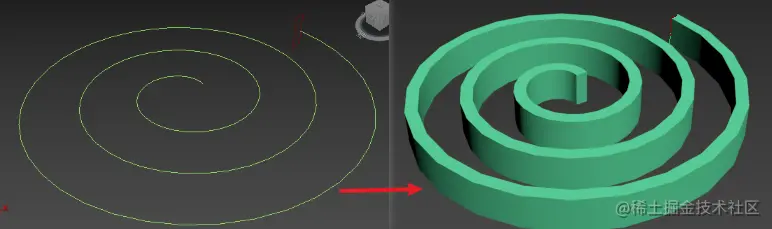

示例：先画出螺旋线与长方形，然后对螺旋线进行放样(即让长方形沿螺旋形路径旋转)
🚀 多截面放样
多截面放样即在路径上放置多个截面，以创建更加复杂的模型
炮弹示例：使用样条线在俯视图依次画出五角星，三个圆圈，在正视图画出一条直线。之后利用直线做路径，从下向上依次获取图形五角星，三个圆圈
🚀 多截面放样
3月21日接上节内容，罗马柱示例：与炮弹示例如法炮制，所以简述了
- 准备，首先在俯视图做出俩圆，正视图绘制一条直线，其中一个圆周围通过旋转复制8个得到图三。通过附加、布尔差值，最后得到图一图二。
- 在复合对象中通过放样，路径参数0，10选取图一，20，80选取图二，90，100选取图一，最终得到图五

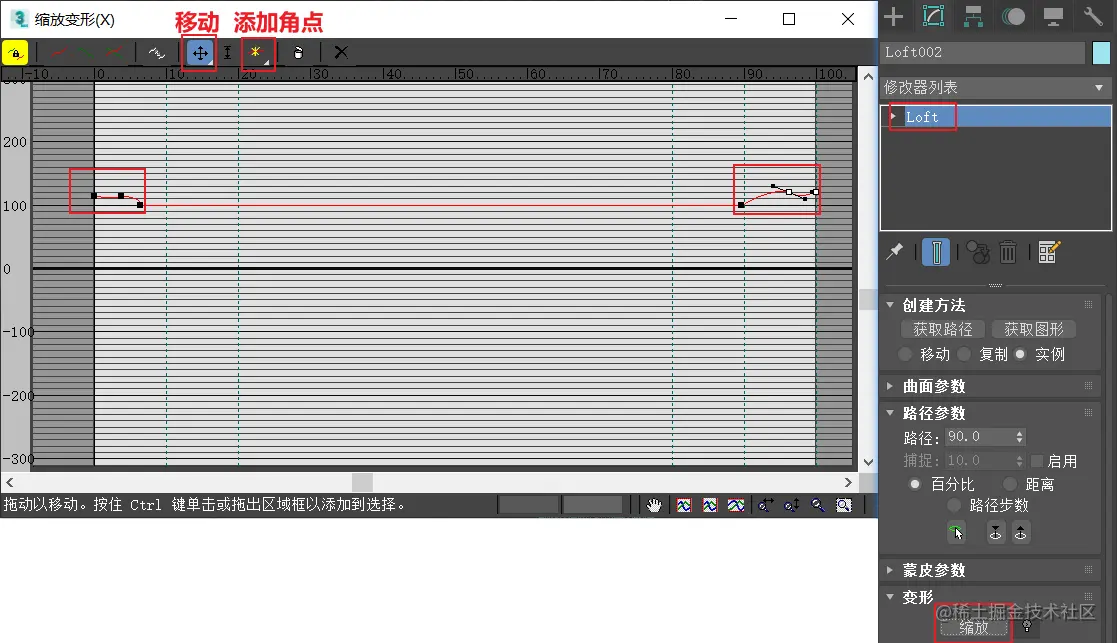

- 通过缩放，得到图六(缩放功能位置与参数见下图)
