训练多层卷积神经网络
一、多层卷积神经网络
在前面的卷积神经网络中，我们了解了卷积滤波器是如何从图像中提取特征的。对于MNIST数据集中的图片(28 * 28的灰度图)，我们使用9个大小为 5 * 5 的滤波器，得到了一个9 * 24 * 24 张量
我们可以使用相同的卷积思想，以提取图像中的更高层次的模式。例如，像8和9这样的数字的圆形边缘可以由许多较小的笔画组成。为了识别这些模式，我们可以在第一层结果的基础上再建立一层卷积滤波器。
import torch
import torch.nn as nn
import torchvision
import matplotlib.pyplot as plt
from torchinfo import summary
import numpy as np
from pytorchcv import load_mnist, train, plot_results, plot_convolution, display_dataset
load_mnist(batch_size=128)
1. 池化(合并)层
第一卷积层寻找原始模式，如水平或垂直线。下一级别的卷积层基于原始模式寻找更高层次的模式，如原始形状。更多卷积层可以将这些形状组合成图片的某些部分，最终得到我们需要分类的对象。这也说明了创建提取模式的层次结构。
在应用多层卷积层时，我们还需要应用一个技巧: 减小图像的空间大小。一旦我们检测到滑动窗口中存在水平描边，它发生在哪个确切像素上就不那么重要了。因此，我们可以“缩小”图像的大小，这是使用一个池化层(有两种)完成的：
- 均值池化： 采用一个滑动窗口(例如，2x2像素)并计算窗口内的平均值

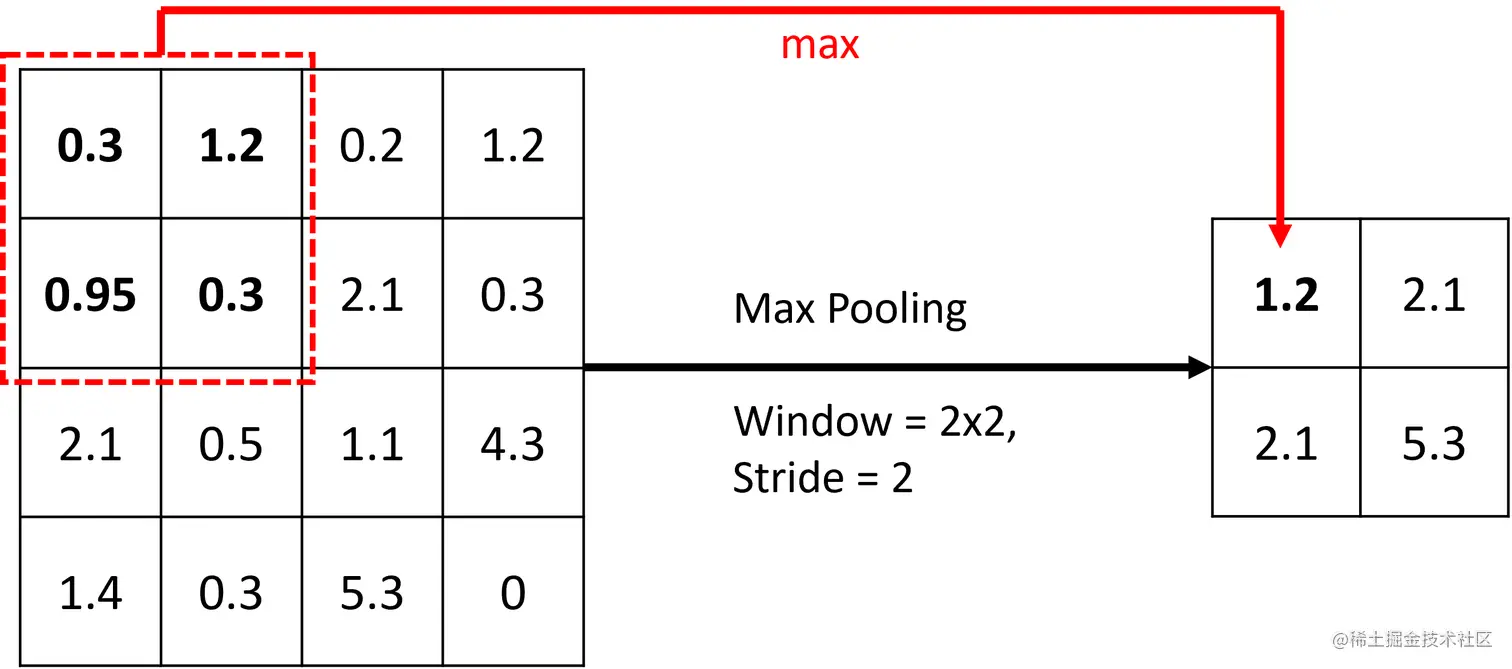

- 最大值池化： 将窗口替换为最大值。最大池是在滑动窗口中旨在检测特定模式的存在。
因此，在一个典型的 CNN 中，将由几个卷积层组成，其间有池化层，以减少图像的维数。我们还会增加过滤器的数量，因为随着模式变得更加先进，我们需要寻找更多可能的有趣组合。

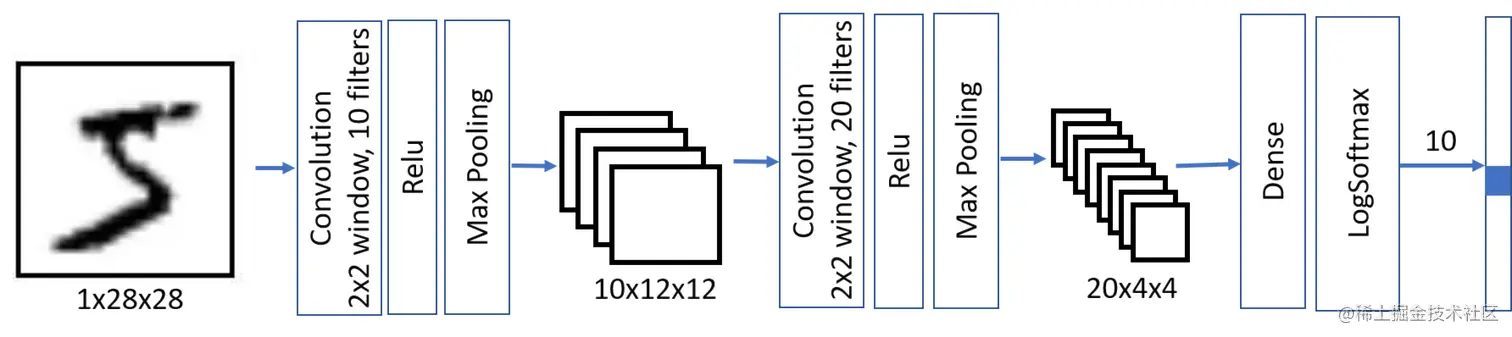

先卷积后池化，为何输出为此？
- 注意：
- 池化滤波器的步长和卷积滤波器步长不一致。池化滤波器的步长和长宽保持一致，而卷积滤波器的步长是 1。所以 28 * 28 经过卷积滤波器得到的结果为：26 * 26，先将原图像除以对应的池化滤波器宽高，然后再减去对应的(w//2, h//2) 得到 12 * 12 (多出的一行一列不要了)
- 可以看出第二个卷积层的输入张量为 10 * 12 * 12，经过 20 个 2 * 2 的卷积滤波器后得到的张量应该为 20 * 10 * 10， 再经过最大值池化层(步长为2)，得到 20 * 4 * 4 (多出的一行一列不要了)
由于空间维数的减少和特征/过滤器维数的增加，这种体系结构也称为金字塔体系结构。
class MultiLayerCNN(nn.Module):
def __init__(self):
super(MultiLayerCNN, self).__init__()
# 参数分别为输入图像通道数，使用的卷积滤波器个数，卷积核大小
self.conv1 = nn.Conv2d(1, 10, 5)
# 最大值池化大小
self.pool = nn.MaxPool2d(2, 2)
# 第二个卷积层
self.conv2 = nn.Conv2d(10, 20, 5)
# 定义稠密层
self.fc = nn.Linear(320,10)
def forward(self, x):
# 第一层卷积池化
x = self.pool(nn.functional.relu(self.conv1(x)))
# 第二层卷积池化
x = self.pool(nn.functional.relu(self.conv2(x)))
# 没有使用 Flatten 函数将张量展开
x = x.view(-1, 320)
# 使用log_softmax函数对稠密层的结果进行处理
x = nn.functional.log_softmax(self.fc(x),dim=1)
return x
net = MultiLayerCNN()
summary(net,input_size=(1,1,28,28))
==========================================================================================
Layer (type:depth-idx) Output Shape Param #
==========================================================================================
MultiLayerCNN -- --
├─Conv2d: 1-1 [1, 10, 24, 24] 260
├─MaxPool2d: 1-2 [1, 10, 12, 12] --
├─Conv2d: 1-3 [1, 20, 8, 8] 5,020
├─MaxPool2d: 1-4 [1, 20, 4, 4] --
├─Linear: 1-5 [1, 10] 3,210
==========================================================================================
Total params: 8,490
Trainable params: 8,490
Non-trainable params: 0
Total mult-adds (M): 0.47
==========================================================================================
Input size (MB): 0.00
Forward/backward pass size (MB): 0.06
Params size (MB): 0.03
Estimated Total Size (MB): 0.09
==========================================================================================
上面定义多层卷积时的要点：
- 我们不使用Flatten层，而是使用视图函数将forward前向函数中的张量展开，类似于 numpy 中的reshape函数。因为扁平化层没有可训练的权重（无需更新迭代），所以我们不需要在类中创建一个单独的层实例——我们只需要使用一个来自 torch.nn.functional 名称空间的函数。
- 我们在模型中只使用了一个池层实例，这也是因为它不包含任何可训练的参数，因此一个实例可以被有效地重用。上面仅仅定义了一个最大池化层，但是也完成了池化的功能。
- 可训练参数的数量(约8.5 k)明显小于以前的情况(在感知器中为80k，在单层 CNN 中为50k)。这是因为 卷积层通常参数很少，与输入图像的大小无关。此外，由于合并，在应用最终的密集层之前，图像的维度显著降低。少量的参数对我们的模型有积极的影响，因为它有助于防止过度拟合，即使在较小的数据集上也可以有效防止过拟合。
hist = train(net,train_loader,test_loader,epochs=5)
Epoch 0, Train acc=0.952, Val acc=0.982, Train loss=0.001, Val loss=0.000
Epoch 1, Train acc=0.983, Val acc=0.981, Train loss=0.000, Val loss=0.000
Epoch 2, Train acc=0.985, Val acc=0.984, Train loss=0.000, Val loss=0.000
Epoch 3, Train acc=0.986, Val acc=0.984, Train loss=0.000, Val loss=0.000
Epoch 4, Train acc=0.987, Val acc=0.985, Train loss=0.000, Val loss=0.000
可以看出，我们的模型获得更高的精确度，更快的迭代速度(只需要1到2个Epoch)。这意味着复杂的网络架构只需要更少的时间便能明确任务所在，并从我们的图像中提取通用模式。
二、使用来自 cifar-10数据集的真实图像
虽然我们的手写数字识别问题可能看起来像一个小儿科，但我们现在已经准备好做一些更严肃的事情了。 让我们探索更高级的不同物体图片数据集，称为 CIFAR-10。 它包含 60k的 32x32 彩色图像，分为 10 个类别。
transform = torchvision.transforms.Compose(
# 转化为张量
[torchvision.transforms.ToTensor(),
# 进行规范化
torchvision.transforms.Normalize((0.5, 0.5, 0.5), (0.5, 0.5, 0.5))]
)
# 导入训练集
trainset = torchvision.datasets.CIFAR10(
root='./data',
train=True,
download=True,
transform=transform
)
# 定义训练集载入器，便于成批处理
trainloader = torch.utils.data.DataLoader(
trainset,
batch_size=14,
shuffle=True
)
# 导入训练集
testset = torchvision.datasets.CIFAR10(
root='./data',
train=False,
download=True,
transform=transform
)
# 定义测试集载入器，便于成批处理
testloader = torch.utils.data.DataLoader(
testset,
batch_size=14,
shuffle=False
)
# 定义各分类
classes = ('plane', 'car', 'bird', 'cat',
'deer', 'dog', 'frog', 'horse', 'ship', 'truck')
Downloading https://www.cs.toronto.edu/~kriz/cifar-10-python.tar.gz to ./data\cifar-10-python.tar.gz
0%| | 0/170498071 [00:00<?, ?it/s]
Extracting ./data\cifar-10-python.tar.gz to ./data
Files already downloaded and verified
display_dataset(trainset,classes=classes)
CIFAR-10 的一个著名架构称为 LeNet，由 Yann LeCun 提出。 它遵循我们上面概述的相同原则。 但是，由于所有图像都是彩色的，因此输入张量大小为 3 × 32 × 32 ，并且在颜色维度上也应用了 5 × 5 卷积滤波器 - 这意味着卷积核矩阵的大小为 3×5×5 (三维)。
我们还对这个模型进行了更多的简化——我们不使用 log _ softmax 作为输出激活函数，只返回最后一个完全连接层的输出。在这种情况下，我们可以使用CrossEntropyLoss损失函数对模型进行优化。
class LeNet(nn.Module):
def __init__(self):
super(LeNet, self).__init__()
self.conv1 = nn.Conv2d(3, 6, 5)
self.pool = nn.MaxPool2d(2)
self.conv2 = nn.Conv2d(6, 16, 5)
self.conv3 = nn.Conv2d(16,120,5)
# 此处没有使用view函数进行扁平化
self.flat = nn.Flatten()
self.fc1 = nn.Linear(120,64)
self.fc2 = nn.Linear(64,10)
def forward(self, x):
x = self.pool(nn.functional.relu(self.conv1(x)))
x = self.pool(nn.functional.relu(self.conv2(x)))
x = nn.functional.relu(self.conv3(x))
x = self.flat(x)
x = nn.functional.relu(self.fc1(x))
x = self.fc2(x)
return x
net = LeNet()
summary(net,input_size=(1,3,32,32))
==========================================================================================
Layer (type:depth-idx) Output Shape Param #
==========================================================================================
LeNet -- --
├─Conv2d: 1-1 [1, 6, 28, 28] 456
├─MaxPool2d: 1-2 [1, 6, 14, 14] --
├─Conv2d: 1-3 [1, 16, 10, 10] 2,416
├─MaxPool2d: 1-4 [1, 16, 5, 5] --
├─Conv2d: 1-5 [1, 120, 1, 1] 48,120
├─Flatten: 1-6 [1, 120] --
├─Linear: 1-7 [1, 64] 7,744
├─Linear: 1-8 [1, 10] 650
==========================================================================================
Total params: 59,386
Trainable params: 59,386
Non-trainable params: 0
Total mult-adds (M): 0.66
==========================================================================================
Input size (MB): 0.01
Forward/backward pass size (MB): 0.05
Params size (MB): 0.24
Estimated Total Size (MB): 0.30
==========================================================================================
训练这个网络将需要大量的时间，最好是在支持 gpu 的计算机上完成。
- 注意： 为了获得更好的训练效果，我们可能需要对一些训练参数进行试验，比如学习率。因此，我们在这里显式定义了一个随机梯度下降优化器(SGD) ，并传递训练参数。你可以调整这些参数，观察它们是如何影响训练的。
opt = torch.optim.SGD(net.parameters(),lr=0.001,momentum=0.9)
hist = train(net, trainloader, testloader, epochs=3, optimizer=opt, loss_fn=nn.CrossEntropyLoss())
Epoch 0, Train acc=0.253, Val acc=0.382, Train loss=0.145, Val loss=0.123
Epoch 1, Train acc=0.437, Val acc=0.478, Train loss=0.110, Val loss=0.103
Epoch 2, Train acc=0.506, Val acc=0.536, Train loss=0.097, Val loss=0.093
我们用三个Epoch的训练所能达到的准确性似乎并不是很高。然而，请记住，盲目猜测(不使用模型，瞎猜)只能给我们10% 的准确率，而且我们的问题实际上要比 MNIST 数字分类困难得多。在如此短的训练时间内达到50% 以上的准确率似乎是一个很好的成就。
三、小结：
在这个单元中，我们学习了计算机视觉神经网络背后的主要概念——卷积网络。后续的支持图像分类、图像目标检测、甚至图像生成网络的现实架构都是基于 cnn 的，只是增加了更多的层次和一些额外的训练技巧罢了。
四、错误小结
1. 我们应用哪些层来大幅降低多层 CNN 中的空间维度？
池化层（如 MaxPooling 或 AveragePooling）用于降低维度，通常降低二分之一
2. 在网络的卷积基与最终线性分类器之间使用哪一层？
Flatten平展用于将空间张量重塑为线性向量，而池化层池化层用于降低卷积层之间的维度(也就是身处两个卷积层之间)
3. 多通道卷积核
-
这里就要涉及到“卷积核”和“filter”这两个术语的区别。在只有一个通道的情况下，“卷积核”就相当于“filter”，这两个概念是可以互换的。但在一般情况下，它们是两个完全不同的概念。每个“filter”实际上恰好是“卷积核”的一个集合，在当前层，每个通道都对应一个卷积核，且这个卷积核是独一无二的。
-
多通道卷积的计算过程：将矩阵与滤波器对应的每一个通道进行卷积运算，最后相加，形成一个单通道输出，加上偏置项后，我们得到了一个最终的单通道输出。如果存在多个filter，这时我们可以把这些最终的单通道输出组合成一个总输出。
-
这里我们还需要注意一些问题——滤波器的通道数、输出特征图的通道数。
-
某一层滤波器的通道数 = 上一层特征图的通道数。我们输入一张 6 * 6 * 3 的RGB图片，那么滤波器（ 3 * 3 * 3 ）也要有三个通道。
-
某一层输出特征图的通道数 = 当前层滤波器的个数。如上图所示，当只有一个filter(多个卷积核)时，输出特征图（ 4 * 4 ）的通道数为1（将所有卷积核结果叠加）；当有2个filter时，输出特征图（2 * 4 * 4 ）的通道数为2。
-
