之前也写过一些应用冷启动的内容，对着源码走了一遍流程（Activity 启动流程和 UML 时序图）。但总感觉效果不好，源码扯的有点多，对理解 AMS 却没有太大帮助，所以想再梳理一下，源码少点，流程也粗略些，在个别细节处多停留，记录一下自己当时的困惑。本来想一篇文章说完的，最后发现东西还是有点多了，自身实力搞不定,所以还是拆开，这一篇就当作系列一：主要看看桌面 Activity 是怎么调用到系统进程的。

聊应用冷启动，还是以从桌面点击应用图标冷启动为例。主要过程包括：

桌面进程向系统发起启动另一个应用中的 Activity 的请求；
系统对发送过来的 intent 参数进行解析，选择启动模式，并校验启动权限、参数合法性。如果校验通过，就通知桌面 pause 当前的 Activity；
桌面收到系统暂停当前 Activity 的要求，执行相关过程，并告知系统已暂停；
继续执行目标 Activity 启动的过程，首先进行任务栈相关的处理。因为是冷启动，目标 Activity 所在进程不存在，所以首先要通过 AMS 创建 app2 进程，绑定资源和上下文环境；
创建并启动目标 Activity。

大概流程就是 Activity--->Instrumentation-->ATMS，我们分步看看。

1 Activity 组合了一个 Instrumentation 对象

在 Activity.java 中，有一个 Instrumentation 的类对象。这个东西翻译为仪表盘，作用是监视 app 进程与系统间的交互。每个 Activity 都持有一个 Instrumentation 对象的引用，但一个应用进程只有一个 Instrumentation 对象，这个特性是如何做到的我们暂时不深入研究。下图第一行的注释说到 mInstrumentation 的初始化时机是在构造完成但 onCreate 方法回调之前。

我们在启动 Activity 的过程中会在 startActivityForResult() 方法中执行 mInstrumentation.execStartActivity，很自然的到了 Instrumentation.java 中。

5399      public void startActivityForResult(@RequiresPermission Intent intent, int requestCode,
5400              @Nullable Bundle options) {
5401          if (mParent == null) {
5402              options = transferSpringboardActivityOptions(options);
5403              Instrumentation.ActivityResult ar =
5404                  mInstrumentation.execStartActivity(
5405                      this, mMainThread.getApplicationThread(), mToken, this,
5406                      intent, requestCode, options);

留意一下：Instrumentation.ActivityResult，ActivityResult是 Instrumentation 的静态内部类，用来描述 Activity 的执行结果，返回给原 Activity。

1629      /**
1630       * Description of a Activity execution result to return to the original
1631       * activity.
1632       */

2 Instrumentation 通过 AIDL 调用到 ATMS

下面就一起看看这个工具类Instrumentation.java，官方对这个类作用的介绍：监视应用与系统间的所有交互。

接着上文的分析，看看 execStartActivity 方法。


1709      @UnsupportedAppUsage
1710      public ActivityResult execStartActivity(
1711              Context who, IBinder contextThread, IBinder token, Activity target,
1712              Intent intent, int requestCode, Bundle options) {

1743              int result = ActivityTaskManager.getService().startActivity(whoThread,
1744                      who.getOpPackageName(), who.getAttributionTag(), intent,
1745                      intent.resolveTypeIfNeeded(who.getContentResolver()), token,
1746                      target != null ? target.mEmbeddedID : null, requestCode, 0, null, options);

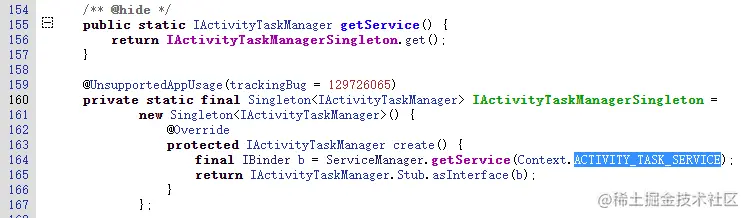

显然重点在 ActivityTaskManager.getService()上了，一起看看吧。

这是一个获取 binder 服务的标准动作啊，现在我们看看 ACTIVITY_TASK_SERVICE 对应哪个类，通过搜索确定到了 ActivityTaskManagerService.java。其实代码跟到这，我们只需要明白一件事：Instrumentation 是通过 AIDL 获取到了 ActivityTaskManagerService 的对象，实现了跨进程调用 startActivity，而 ActivityTaskManager 封装了 binder 服务的获取。至于 AIDL 服务获取的流程，有兴趣的可以看下这篇文章。AIDL 服务的发布 publishBinderService 和获取 getService。

桌面 Activity 请求启动 Activity 的关键流程说的差不多了。最后再简单看下 execStartActivity 的参数。

1685       * @param who The Context from which the activity is being started.
1686       * @param contextThread The main thread of the Context from which the activity
1687       *                      is being started.
1688       * @param token Internal token identifying to the system who is starting
1689       *              the activity; may be null.
1690       * @param target Which activity is performing the start (and thus receiving
1691       *               any result); may be null if this call is not being made
1692       *               from an activity.
1693       * @param intent The actual Intent to start.
1694       * @param requestCode Identifier for this request's result; less than zero
1695       *                    if the caller is not expecting a result.
1696       * @param options Addition options.

这是 Activity.java 调用时的传参，和上面的参数对照着理解。

who：发起请求时的 Context，对应 Activity.java 中的 this
contextThread：who 对应的主线程，mMainThread.getApplication() 获得，mMainThread 是 ActivityThread 的对象
token：一个 IBinder 类型对象
target：当前发起请求的 Activity，这里也对应 this。当不是从 Activity 发起启动请求时，这个参数是 null。后面会接着当前流程，看一下应用冷启动过程中，ATMS 中的流程
