一、算法简介
指针式仪表的自动识别算法主要采用图像分割方法和鲁棒估计方法。指针式仪表在成像过程中受到光照不均、图像模糊、以及表盘表面与成像平面的偏斜等因素的影响，该算法主要包括几个方面的内容：
(1) 利用自适应分割方法进行初始分割，它可以消除光照不均的影响，其缺点是容易丢失刻度线；
(2) 统计图像的区域性质,利消除刻度以外的连通体，并计算各个连通体的中心；
(3) 利用RANSA方法估计表盘的圆心和半径，它可以非刻度连通体的干扰；
(4) 利用双线性插值方法把刻度所在的圆环图像变换为一个矩形图像，它可以进一步消除其他连通体的干扰，并且提取所有刻度线连通体；
(5) 利用自适应阈值方法对矩形图像进行分割；
(6) 重新利用RANSAC方法估计表盘的圆心和半径；
(7) 利用线性插值方法重新生成一个矩形图像，并利用它估计指针的大致方向；
(8) 剪切指针的尾部图像，并采用自适应阈值方法进行分割；然后利用指针的大致方向设计线状结构元，并对图像进行开运算，以消除其他因素的干扰；最后估计指针的精确位置及方向；
(9) 根据圆的参数和指针的参数自动识别表盘的读数；
实际的实验结果表明，该方案能够有效地处理各种仪表的图像，并且具有较高的识别精度。下面分别对这些步骤进行详细的介绍。
二、基本步骤
该部分详细介绍指针式仪表的详细步骤，对其中的一些问题进行分析，并提出相应的解决方案。
1、初始分割

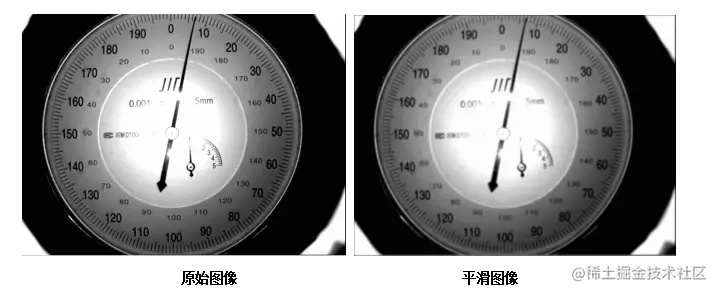

(1)图像预处理——高斯平滑
为了消除噪声的干扰，首先对图像进行高斯平滑
(2)自适应阈值方法
根据局部统计特征，针对每个像素点计算分割阈值。由于刻度线是比较细的短线，该方法能够有效地处理光照不均的情况。

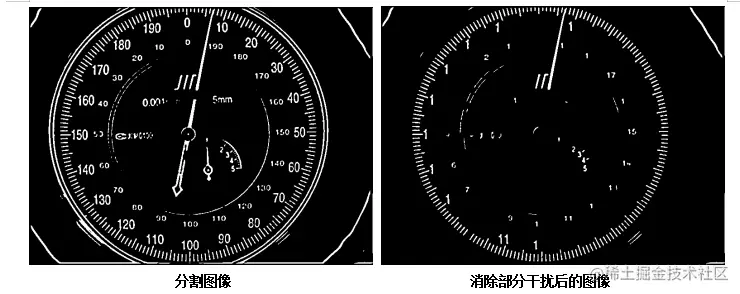

2、图像区域性质统计
统计各个连通体的性质，包括面积、实心率等等，利用这些统计参数可以有效地消除不规则连通体的影响。但是由于实心率等参数计算量太大，所以本文仅利用面积作为特征，消除面积较大或较小的连通体。即使留下一些其他的干扰，如指针、数字等，由于后面采用了鲁棒估计方法，仍然能够精确地估计出圆心和半径。

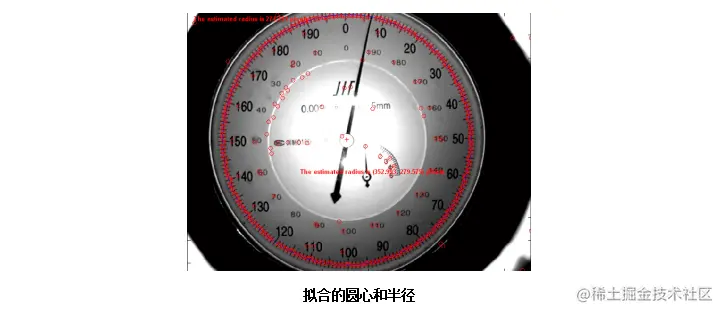

3、估计表盘的圆心和半径
计算各个连通体的中心，并利用RANSAC方法估计圆心和半径。该方法把所有中心点分为两类，即刻度连通体的中心点和非刻度连通体的中心点，并利用所有刻度连通体的中心计算圆心和半径，从而消除了非刻度连通体中心点的影响。由于RANSAC方法有坚实的理论基础，该方法能够取得比较好的效果，实际的应用也说明了这一点。

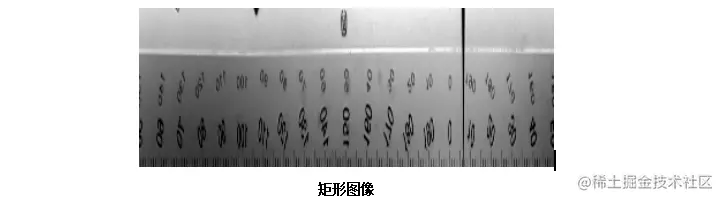

4、生成矩形图像
利用双线性插值方法把刻度所在的圆环图像变换为一个矩形图像，它可以消除其他连通体的干扰。

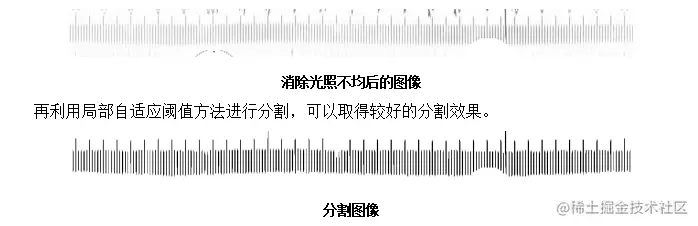

5、矩形图像分割
由于刻度线都是竖直向上，可以利用灰度闭运算消除背景光照的影响，即：用原始图像减去经过水平方向闭运算的图像，即可消除光照不均的影响。im=(im-imclose(im,ones(1,9)));

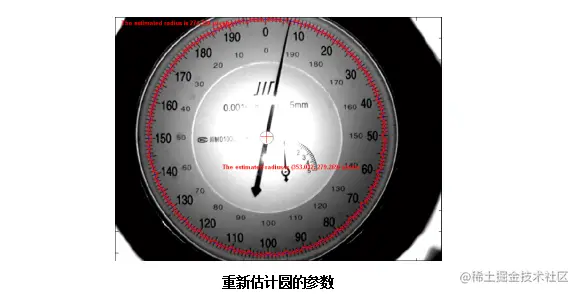

6、重新估计圆的参数
重新利用RANSAC方法估计表盘的圆心和半径，由于利用了所有刻度线的信息，可以取得较好的精度。

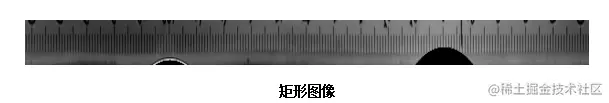

7、估计指针方向
利用线性插值方法重新生成一个矩形图像，并利用它估计指针的大致方向。

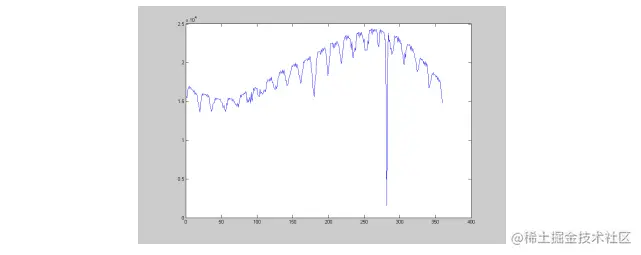

沿列方向进行求和，可以得到一个一维曲线，求其最小值点即对应指针的位置。

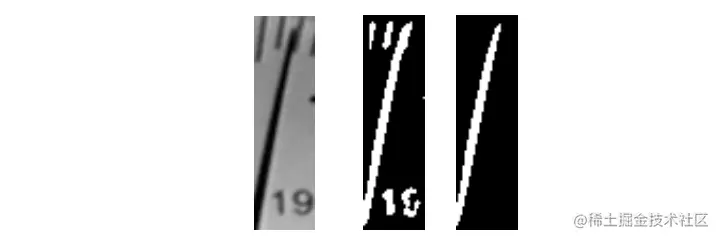

8、剪切指针图像，
剪切指针的尾部图像，并采用自适应阈值方法分割，然后用一个线状的形态学滤波算子消除干扰，并估计指针的精确位置及方向。

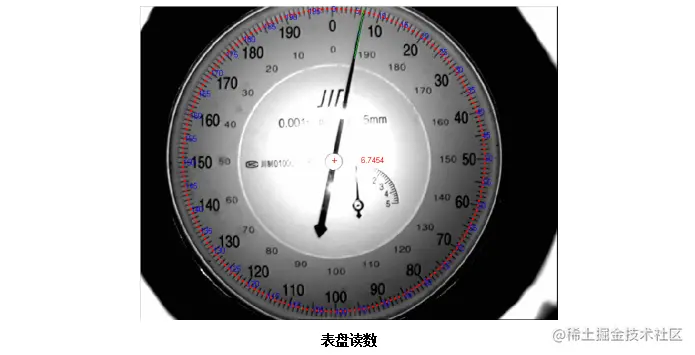

9、估计表盘的读数
根据圆的参数和指针的参数自动识别表盘的读数。该方法根据指针和圆周的交点，找出距离交点最近的两个刻度线的中心位置，并利用线性插值的方法计算指针的读数。
