前言

卷积神经网络的核心架构中的池化层往往紧接卷积层后，这里对图像的池化是指对卷积后的图像进行池化，所以卷积图像的可视化请移步《动手实现卷积层以及卷积图像的可视化》（juejin.cn/post/708858… ，这里就接着卷积后的图像进行池化操作了。

What is Pool

  池化操作的个重要的目的就是对卷积后得到的特征进行进一步处理(主要是降维)，池化层可以起到对数据进一步 浓缩的效果，从而缓解计算时内存的压力。池化会选取-定大小区域， 将该区域内的像素值使用一一个代表元素 表示。如果使用平均值代替，称为平均值池化，如果使用最大值代替则称为最大值池化。

  在Pytorch中有多种池化的类：

  1. 最大值池化（MaxPool）
  2. 最大值逆池化（MaxUnPool）
  3. 平均值池化（AvgPool）
  4. 自适应池化(AdaptiveMaxPool、AdaptiveAvgPool)

How to use Conv

类功能
toech.nn.MaxPool1d()对输入进行1D最大值池化
toech.nn.MaxPool2d()对输入进行2D最大值池化
toech.nn.MaxPool3d()对输入进行3D最大值池化
类功能
toech.nn.MaxUnPool1d()对输入进行1D最大值池化逆运算
toech.nn.MaxUnPool2d()对输入进行2D最大值池化逆运算
toech.nn.MaxUnPool3d()对输入进行3D最大值池化逆运算
类功能
toech.nn.AvgPool1d()对输入进行1D平均值池化
toech.nn.AvgPool2d()对输入进行2D平均值池化
toech.nn.AvgPool3d()对输入进行3D平均值池化
类功能
toech.nn.AdaptiveMaxPool1d()对输入进行1D自适应最大值池化
toech.nn.AdaptiveMaxPool2d()对输入进行2D自适应最大值池化
toech.nn.AdaptiveMaxPool3d()对输入进行3D自适应最大值池化

以toech.nn.MaxPool2d() 为例子介绍内部参数：

  1. kernel_size: 最大值池化窗口
  2. stride: 最大值池化窗口移动步长（默认：kernel_size）
  3. padding: 输入的每条边补充0的层数
  4. dilation: 一个控制窗口中元素步幅的参数
  5. return_indices:如果为Ture ,则会返回输出最大值的索引，这样会更加便于之后的逆运算
  6. ceil_model: 设置为Ture的时候会向上取整（默认向下取整）

Example

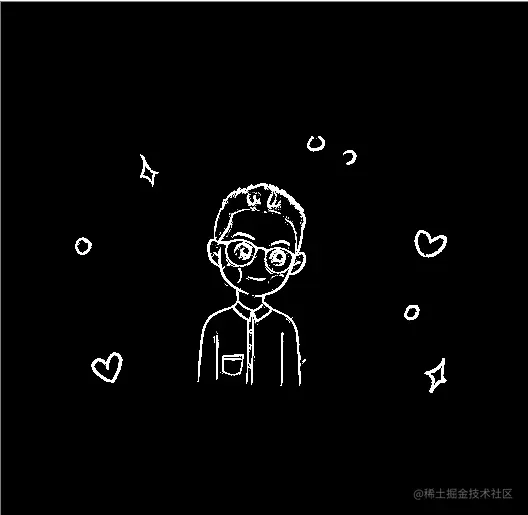

对已经过卷积的图进行的池化

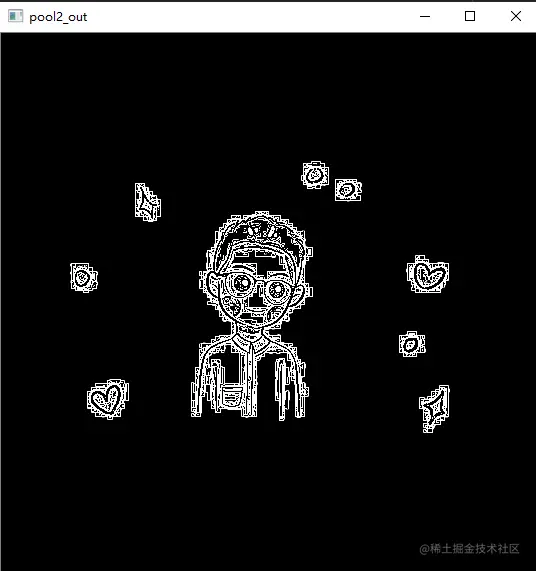

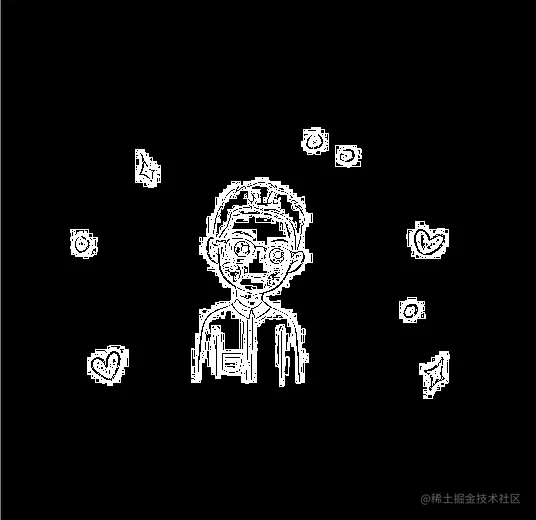

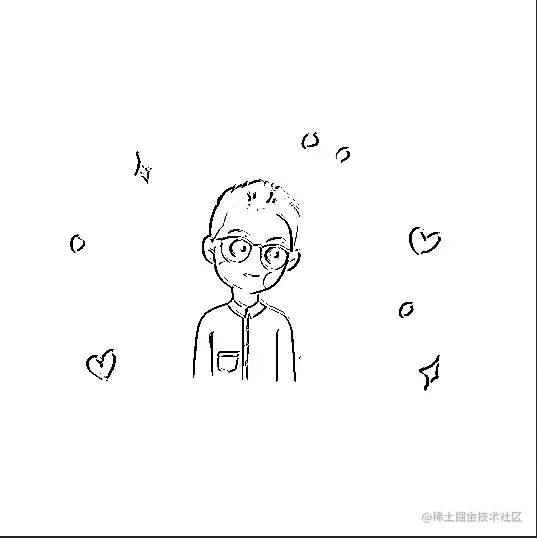

最大值池化结果图： image.png image.png 平均值池化结果图： image.png image.png

Demo

紧接上文《动手实现卷积层以及卷积图像的可视化》（juejin.cn/post/708858… 继续
最大值池化：

maxpool2 = nn.MaxPool2d(2, stride=2)
pool2_out = maxpool2(image_conv2d_out)
pool2_out_img = pool2_out.data.squeeze()
pool2_out_image = numpy.array(pool2_out_img, dtype=np.float32)
print(pool2_out.shape)
cv2.imshow("pool2_out", pool2_out_image[1])
cv2.waitKey(0)

平均值池化：

avgpool2 = nn.AvgPool2d(2, stride=2)
pool2_out = avgpool2(image_conv2d_out)
pool2_out_img = pool2_out.data.squeeze()
pool2_out_image = numpy.array(pool2_out_img, dtype=np.float32)
print(pool2_out.shape)
cv2.imshow("pool2_out", pool2_out_image[1])
cv2.waitKey(0)
