图像轮廓

一、cv2.findContours(img, mode, method)

mode: 轮廓检测的模式

  • RETR_EXTERNAL:只检测最外面的轮廓
  • RETR_LIST:检测所有轮廓，并将其保存到一条链表
  • RETR_CCOMP：检测所有轮廓，并将它们组织为两层
    1. 顶层是各部分的外部边界
    2. 次层是空洞的边界
  • RETR_TREE(最常用):检测所有的轮廓，并重构整个嵌套轮廓的整个层次

method：轮廓逼近方法

  • CHIAN_APPROX_NONE：以Freeman链码的方式输出轮廓，所有其他方法输出多边形(顶点的序列)

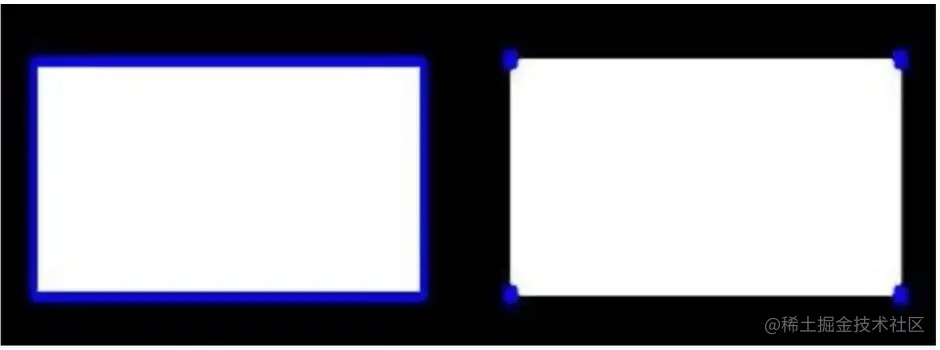

  • CHIAN_APPROX_SIMPLE：压缩水平的、垂直和斜的部分，namely，函数只保留他们终点的部分

为了提高轮廓检测的准确率，使用二值图像 检测步骤：

  1. 读入图像
  2. 转变为灰度图(可以和第一步融合)
  3. 设置阈值，转化为二值图像
  4. 轮廓检测

二、和边缘的区别：

边缘不一定连续，但是轮廓一定连续


import cv2
import matplotlib
import matplotlib.pyplot as plt #取别名（用于绘图展示）
import numpy as np #取别名,下面是notepad专用，立即显示图像
%matplotlib inline

def cv_show(name, img): #定义函数用于显示图片,此处name为窗口名，img为cv2调用imread方法的返回值
    cv2.imshow(name,img)
    cv2.waitKey(0)
    cv2.destroyAllWindows()

def plt_show(images, titles):
    for i in range(len(images)):
        plt.subplot(351 + i)
        plt.imshow(cv2.cvtColor(images[i], 0))
        plt.title(titles[i])

def winds(images):
    res = np.hstack(images)
    cv_show('Compare', res)

三、轮廓处理

1. 进行二值处理

tg = cv2.imread('tgcf.png')# 彩图

gray = cv2.cvtColor(tg, cv2.COLOR_BGR2GRAY)
_, thresh = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY) #阈值，要先将图形转化为灰度图
cv_show('Bi', thresh)

plt_show([gray, thresh],['Origin','Binary'])

winds([gray, thresh])

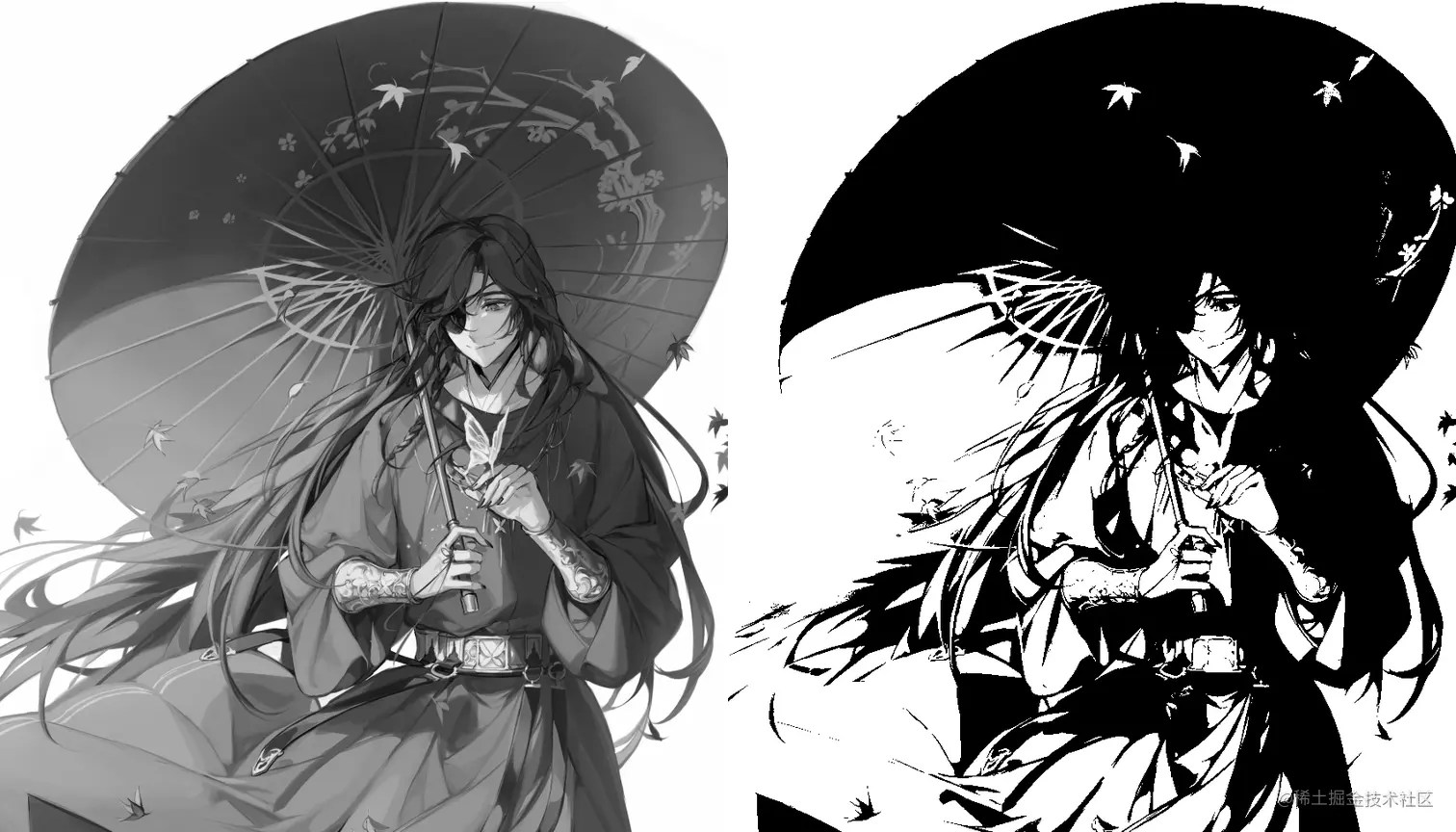

对比图：


2. 检测轮廓

## 传入绘制图像，轮廓，轮廓索引，颜色模式，线条厚度
# 注意需要备份一下，否则原图会进行改变
cv2.imwrite('tgBi.png',thresh)

tgBi = cv2.imread('tgBi.png',-1)
cv_show('Test', tgBi)

## 旧版本的findContours返回三个值，而新版本只返回两个值：contours, hierarchy
contours, hierarchy = cv2.findContours(thresh, cv2.RETR_TREE, cv2.CHAIN_APPROX_NONE)

contours是轮廓集合，hierarchy是层级

np.array(hierarchy).shape

(1, 1829, 4)

3. 绘制轮廓

  • 注意：

    thresh是单通道的灰度图像，而你的颜色设置(255, 0, 0)是三通道的，不可能在单通道图像上画三通道的轮廓线，因此 drawContours 中第一个参数图像需是三通道的才行

draw_tg = tg.copy() # 不用copy方法就是传递了地址，两个变量指向同一数组
# 绘制图像应该在原图像上绘制，二值图像是用来轮廓检测的


# 第一个参数就是作为画布，第二个是轮廓集合，第三个是所有轮廓索引(轮廓范围)，第四个颜色模式，第五个线条厚度
# 每个别检测出来的对象都有内外两个轮廓
res = cv2.drawContours(draw_tg, contours, -1, (255, 0, 0), 1)
cv_show('Contours', res)
# cv_show('Contours', draw_tg) #确实将传入的图像作为画布了

四、错误总结，不能在灰度图上绘制彩线

  • RGB三个通道，灰度图只有一个通道
  • 若是想要在灰度图上显示彩线，则可以将三个灰度图叠加
img = cv2.imread('tgcf.png')

gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY) #灰度图

_,thresh = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY) #二值图

#检测轮廓需要二值图
cons, hierarchy = cv2.findContours(thresh, cv2.RETR_TREE,cv2.CHAIN_APPROX_NONE)

# 尝试在二值图上绘制彩色轮廓
res_Bi = cv2.drawContours(thresh.copy(), cons, -1, (0, 0, 255), 2)
cv_show('Test', res_Bi) ##变黑了，只会读取彩线的强度

## 三张二值图的叠加

res_RGB = cv2.drawContours(cv2.merge((thresh.copy(),thresh.copy(),thresh.copy())), cons, -1, (0, 0, 255), 2)
cv_show('Test', res_RGB) #三张二值图叠加后，能作为彩色轮廓的画布，正常显示

plt_show([res_Bi, res_RGB],['BINARY','superposition'])
winds([cv2.merge((thresh.copy(),thresh.copy(),thresh.copy())), res_RGB])

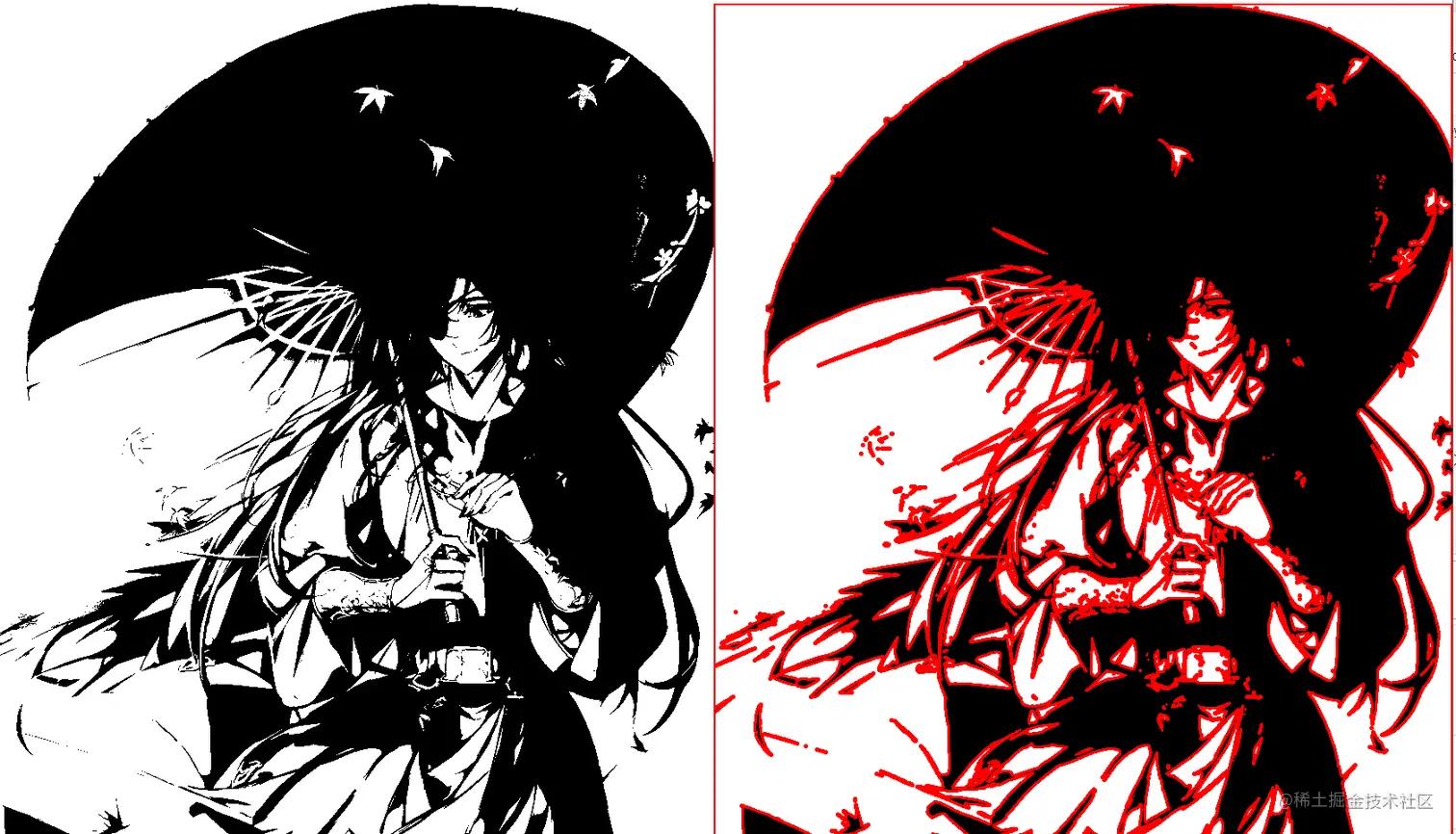

对比图：


五、轮廓特征和近似

1. 重新走一遍流程



img = cv2.imread('Outlook.png',-1)
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

plt_show([img, gray],['Origin', 'Gray'])


_, thresh = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY)

cv_show('Thresh', thresh)

# 检测轮廓所用参数：cv2.RETR_TREE,cv2.CHAIN_APPROX_NONE，牢记在心
cons, hierarchy = cv2.findContours(thresh, cv2.RETR_TREE,cv2.CHAIN_APPROX_NONE)

# 画轮廓必须在彩图上面，并且要备份
# 参数依次为：画布、轮廓集、轮廓序号、轮廓颜色、轮廓线条厚度
res = cv2.drawContours(img.copy(), cons, -1, (0, 0, 255), 1)
winds([img, res])


# 查看每个对象的内外轮廓,从右下角开始，水平向左移动
res = cv2.drawContours(img.copy(), cons, 0, (0, 0, 255), 2)

cv_show('Test', res)

## 查看轮廓特征
## 因为轮廓一定闭合，所以其有长度

con_0 = cons[11]
cv2.arcLength(con_0, True) # 以像素为单位,True表示闭合曲线，False表示间断

227.48022890090942

## 面积
cv2.contourArea(con_0)

1508.0

2. 轮廓近似

  • 为了让轮廓更加“流畅”，可以采取轮廓近似

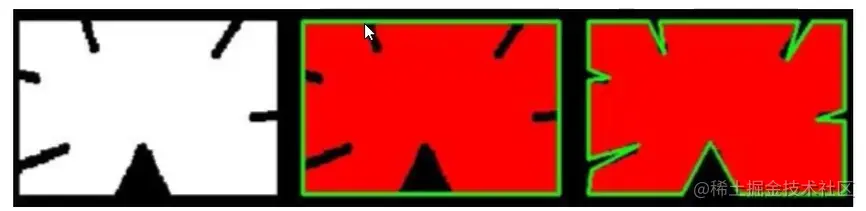

  • 下图中间便是近似，以直代“曲”


  • 核心思想就是设定一个阈值，然后在此阈值范围内，以直代曲
res0 = cv2.drawContours(img.copy(), cons, 11, (0, 0, 255), 2) #原轮廓

epsilon = 0.05 * cv2.arcLength(con_0, True) # epsilon越小，则越接近原轮廓，否则便越偏离
approx = cv2.approxPolyDP(con_0,epsilon, True)

res_005 = cv2.drawContours(img.copy(), [approx], -1, (0, 0, 255), 2)


epsilon = 0.10 * cv2.arcLength(con_0, True)
approx = cv2.approxPolyDP(con_0, epsilon, True)

res_010 = cv2.drawContours(img.copy(), [approx], -1, (0, 0, 255), 2)

winds([res0, res_005,res_010])

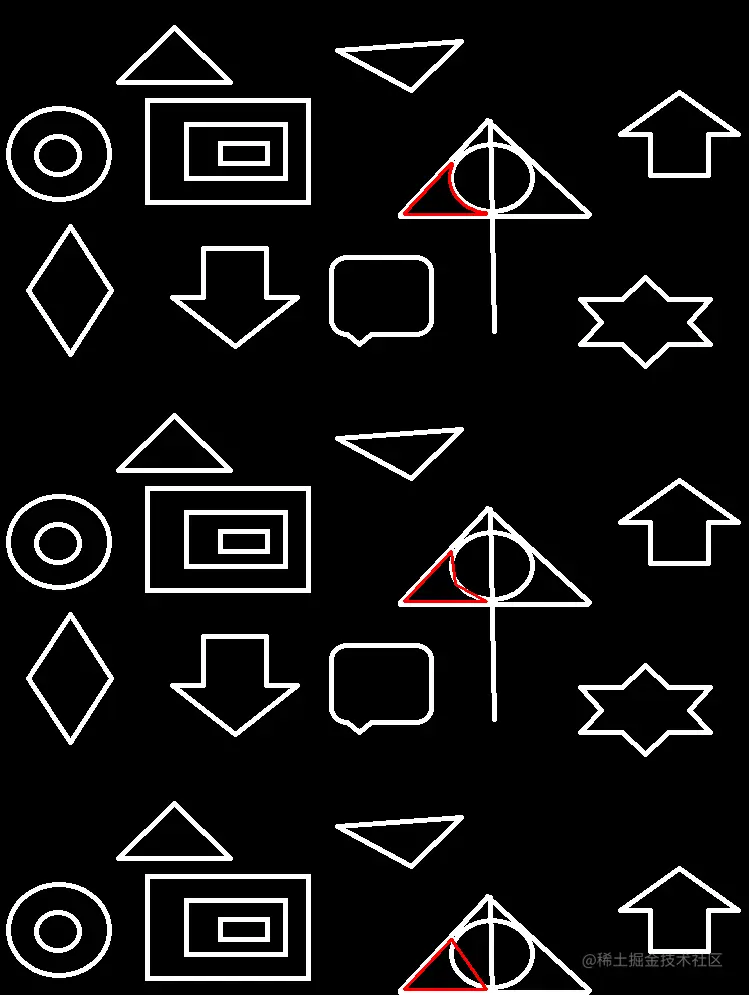

  • 对比图如下，第一张为原图，epsilon的权值依次为：0.05、0.10


五、边界矩形

# 最后周一遍流程
img = cv2.imread('Outlook.png', -1)
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

_,thresh = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY)

# 检测
cons, hier = cv2.findContours(thresh, cv2.RETR_TREE, cv2.CHAIN_APPROX_NONE)

# 绘制
res0 = cv2.drawContours(img.copy(), cons, -1, (0, 0, 255), 1)
# cv_show('Test', res0)

## 绘制边界矩形
con_0 = cons[0]

# 绘制图像边界框可能会将图片截除，因为轮廓有内外之分
x, y, w, h = cv2.boundingRect(con_0) #先探测
r0 = cv2.rectangle(img.copy(), (x, y), (x + w, y + h), (0, 255, 0) , 2) # 会改变原图..

con_1 = cons[1]
x, y , w ,h = cv2.boundingRect(con_1)
r1 = cv2.rectangle(img.copy(),(x, y), (x + w, y + h),(0, 255, 0), 2)


winds([r0, r1])

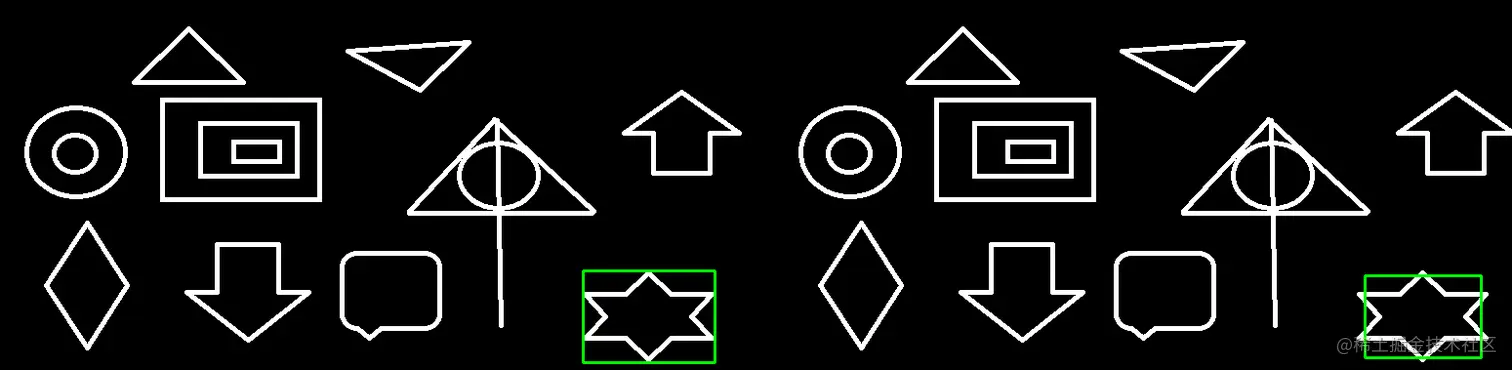

对比图：


area = cv2.contourArea(con_0)

x, y ,w, h = cv2.boundingRect(con_0)
rect_area = w * h

extent = float(area) / rect_area # 轮廓面积和边界矩形面积之比
extent

0.5353821907013396

六、外接圆

(x, y), radius = cv2.minEnclosingCircle(con_0)
center = (int(x), int(y))
radius = int(radius)
res = cv2.circle(img.copy(), center, radius, (0, 255, 0), 2)
cv_show('Test', res)

效果图：


area = 3.14 * radius * radius
extent = cv2.contourArea(con_0) / area
extent # 效果不如矩形框

0.42921925560720564
