tms协议
TMS简介
TMS是tile map service的简写。是一种瓦片服务。Tile Map Service或TMS是由开放源码地理空间基金会开发的平铺web地图规范。这个定义通常需要一个URI结构来尝试实现REST原则。TMS协议填补了OpenStreetMap使用的非常简单的标准和Web地图服务标准的复杂性之间的空白，提供了简单的URL到分幅，同时还支持备用空间引用系统。
维基百科地址：
查看工具
为了能够查看我们的tms是否正常，我们需要寻找一款工具来查看，这里推荐使用QGIs工具。Qgis失败了，可能是tms服务没搞好。
服务的相关文档看下面的介绍。
Tile Map Service Specification
参考网址：
参考这篇文章，大概可以知道我们的tms服务应该如何去设置
最终需要一个tilemapresource.xml的文件来描述瓦片。
瓦片下载

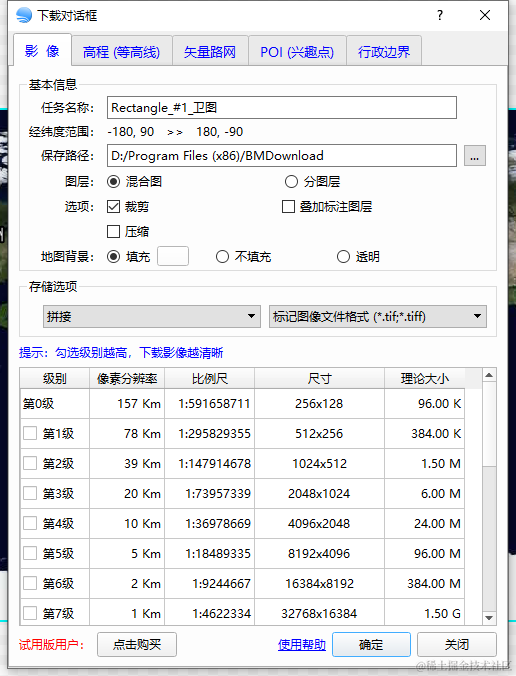

这里我们采用BIGEMAP地图下载器，下载截图如下：由于是webwgs84 所以我们要设置的纬度到不了90，这是是
85.05112877980659
地图采用的是天地图，设置如下：

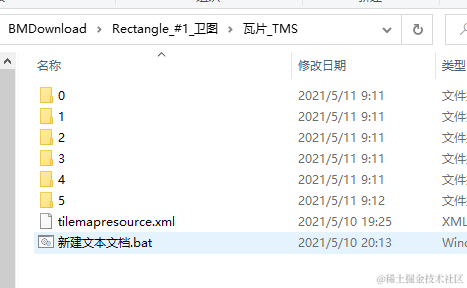

下载之后的数据如下：注意我这里原先第一个是1 ，需要修改成0
TMS服务启动
另外，我们还需要启动tms服务，还需要设置一个文件tilemapresource.xml
内容如下：
<?xml version="1.0" encoding="utf-8"?>
<TileMap version="1.0.0" tilemapservice="http://tms.osgeo.org/1.0.0">
<Title>NE2_HR_LC_SR_W_DR_recolored.tif</Title>
<Abstract></Abstract>
<SRS>EPSG:4326</SRS>
<BoundingBox miny="-90.00000000000000" minx="-180.00000000000000" maxy="90.00000000000000" maxx="180.00000000000000"/>
<Origin y="-90.00000000000000" x="-180.00000000000000"/>
<TileFormat width="256" height="256" mime-type="image/png" extension="png"/>
<TileSets profile="geodetic">
<TileSet href="0" units-per-pixel="0.70312500000000" order="0"/>
<TileSet href="1" units-per-pixel="0.35156250000000" order="1"/>
<TileSet href="2" units-per-pixel="0.17578125000000" order="2"/>
<TileSet href="3" units-per-pixel="0.08789062500000" order="3"/>
<TileSet href="4" units-per-pixel="0.0439453125" order="4"/>
<TileSet href="5" units-per-pixel="0.02197265625" order="5"/>
<TileSet href="6" units-per-pixel="0.010986328125" order="6"/>
<TileSet href="7" units-per-pixel="0.0054931640625" order="7"/>
<TileSet href="8" units-per-pixel="0.00274658203125" order="8"/>
<TileSet href="9" units-per-pixel="0.001373291015625" order="9"/>
<TileSet href="10" units-per-pixel="0.0006866455078125" order="10"/>
<TileSet href="11" units-per-pixel="3.4332275390625e-4" order="11"/>
<TileSet href="12" units-per-pixel="1.71661376953125e-4" order="12"/>
<TileSet href="13" units-per-pixel="8.58306884765625e-5" order="13"/>
<TileSet href="14" units-per-pixel="4.291534423828125e-5" order="14"/>
<TileSet href="15" units-per-pixel="2.145767211914063e-5" order="15"/>
<TileSet href="16" units-per-pixel="1.072883605957031e-5" order="16"/>
<TileSet href="17" units-per-pixel="5.364418029785156e-6" order="17"/>
</TileSets>
</TileMap>
加载TMS服务
这里我计划采用cesium来加载测试，先下载cesium的js包，然后写一个html文件，但是还是一直出错，原因未知，可能是数据的原因。
<!DOCTYPE html>
<html lang="en">
<head>
<!-- Use correct character set. -->
<meta charset="utf-8">
<!-- Tell IE to use the latest, best version. -->
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<!-- Make the application on mobile take up the full browser screen and disable user scaling. -->
<meta name="viewport"
content="width=device-width, initial-scale=1, maximum-scale=1, minimum-scale=1, user-scalable=no">
<title>Hello World!</title>
<script src="Cesium/Cesium.js"></script>
<style>
@import url(Cesium/Widgets/widgets.css);
html,
body,
#cesiumContainer {
width: 100%;
height: 100%;
margin: 0;
padding: 0;
overflow: hidden;
}
</style>
</head>
<body>
<div id="cesiumContainer"></div>
<script>
var url = 'http://localhost:8081/'; // tms 瓦片地址
var viewer = new Cesium.Viewer('cesiumContainer', {
imageryProvider: new Cesium.TileMapServiceImageryProvider({
url: url
}),
baseLayerPicker: false
});
</script>
</body>
</html>

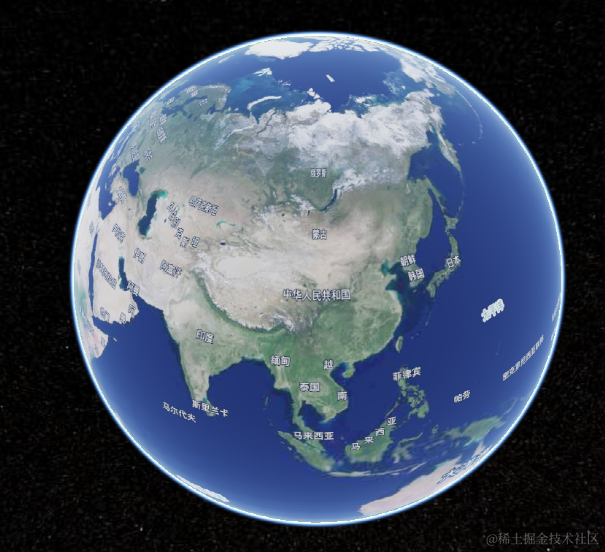

让我们来看下我用cesium调用的结果：
Cesium示例资源
cesium提供了示例的格式，我们可以用这个来参考填写。
