轨迹路线生成算法

考虑到论文要转为英文,故图片使用了中英文两种版本

计算机矢量图形学

计算机矢量图形学是计算机图形学(CG)的分支,和流行的三角网(mesh)和体素化(voxel)不同,矢量图形主要利用最基础的,用数学方程定义的二三维简单图元来绘制万物,如B-样条、螺旋曲线、贝塞尔曲线、线段与弧线等。矢量几何轨线拥有体积小、不失真、易扩展等特点。

贝塞尔曲线(Bézier Curve)

贝塞尔曲线是最常见的曲线方程之一,在各行各业都有应用,也是矢量图形学的基本图元,贝塞尔曲线的优势是能够利用最少的节点绘制出平滑的曲线,因此只需要存储曲线上的几个“锚点”,便可以通过非线性插值方法得到曲线上所有的点,大大地优化了存储空间。原理上,通过在每个线段上各取一个等比例的运动点P,P点相连使得线段数减一,得以递归直到剩下最后一条线段,P点的公式遂得出。例如三次贝塞尔曲线如下:

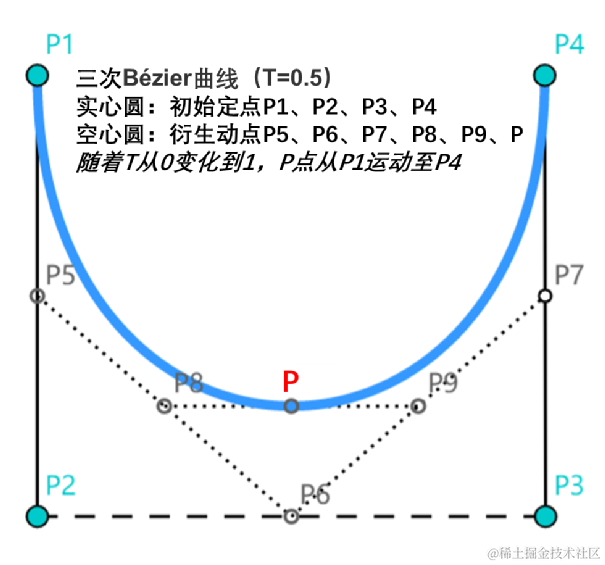

三次贝塞尔曲线有4个初始定点,因此需要经过3次演推,方可得到关于P1、P2、P3、P4和T的三次多项公式:

/* 第 1 次递归 */

P5 = P1 + (P2 - P1)T

P6 = P2 + (P3 - P2)T

P7 = P3 + (P4 - P3)T

*

/* 第 2 次递归 */

P8 = P5 + (P6 - P5)T

P9 = P6 + (P7 - P6)T

*

/* 第 3 次递归 */

P = P8 + (P9 - P8)T

  = P1(1 - T)^3 + 3P2T(1 - T)^2 + 3P3(1 - T)T^2 + P4T^3

合理设置初始定点的数量和位置(平面或立体),就可以实现各种各样的形状。

虚幻引擎:样条线子系统

虚幻引擎4(Unreal Engine 4)是开源的 3D 渲染引擎,实现了计算机图形学常用的算法,该引擎提供了样条线子系统(spline),让用户能够可视化地编辑贝塞尔曲线,在场景中实时渲染,因此我们选择利用该系统来生成非线性的空间轨迹。

动态生成空间轨迹路线

生成一条从初始状态到目标状态的运动轨迹是自主导航行为的基础。近几年来,关于该问题已有了大量的研究,主要研究内容是如何通过给定的空间坐标(如经纬度海拔或者东北天坐标)生成一条轨迹。T. Howard, A. Kelly研究了全轮转向机器人的轨迹样条生成算法【见引用】,陈洋,张道辉等人对自主学习框架的无人机三维路径规划进行了研究【见引用】,Jolly K G等基于三阶贝塞尔曲线,对多机器人的轨迹规划问题和运动学约束进行了研究【见引用】。本文提出了在运行时从任意点动态生成样条曲线,以及在曲线轨道上添加流动材质的可行性与稳定性。

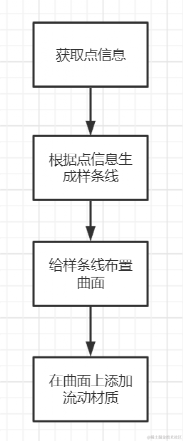

图1 动态生成轨迹路线流程图

第一步 从外部获取点的信息

JSON(JavaScript Object Notation, JS 对象简谱) 是一种轻量级的数据交换格式。任何支持的类型都可以通过 JSON 来表示,例如布尔值、字符串、数字、对象、数组、Null等。

UE4中使用VARest插件可以很方便的对JSON进行解析。以点位信息数据为例,建立数据格式:

创建路径type表明这条信息的用处
pointInfo用数组的形式传输点位信息

表1 创建路径信息的Json表

创建路径信息的JSON数据:{"type":"CreateRoute","pointInfo":["0,0,0","100,100,0","300,200,0"]}


英文


图2 从像素流中获取Json数据


英文

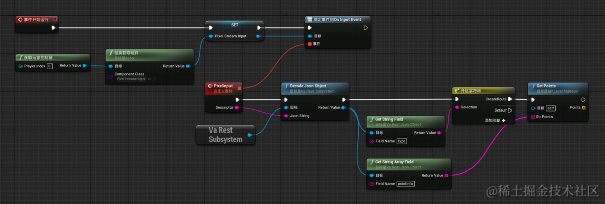

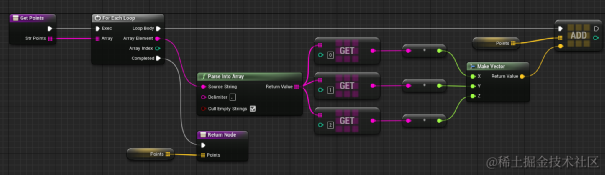

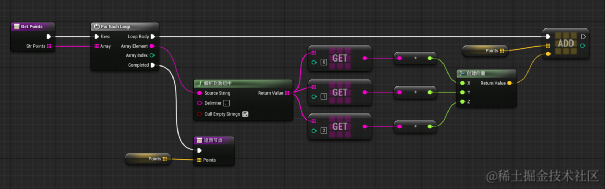

图3 从Json数据中解析出点位坐标

第二步 根据点生成样条线

UE4中蓝图样条组件只是用于定义和使用位置数据的一个路径。可使用它在世界场景中移动 Actors(或其他 组件),或沿样条放置一系列的 Actors(或其他 组件)。样条线是一种根据点位生成一条曲线/直线的组件。

创建轨迹路径Actor,在Actor中添加Spline组件,并添加一个点位数组变量,点位数据由外部传递来,Spline组件根据点位信息生成一条样条线。


英文

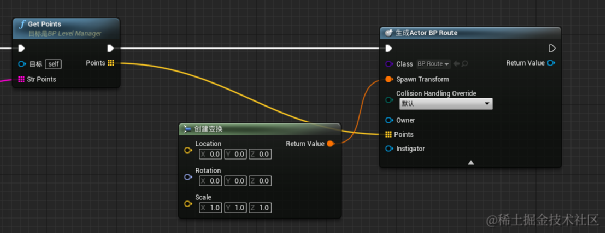

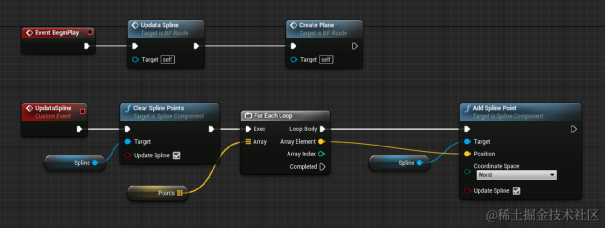

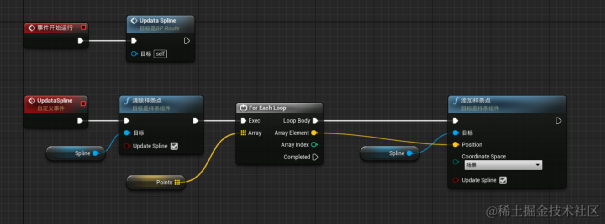

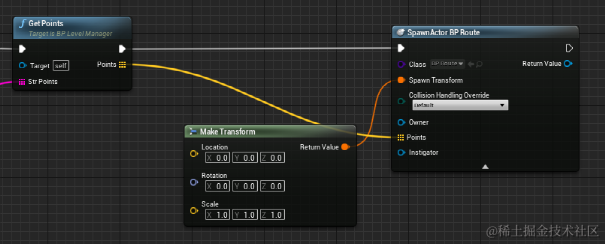

图4 将获取的点位信息传递给路径Actor


英文


图5 根据点生成样条线

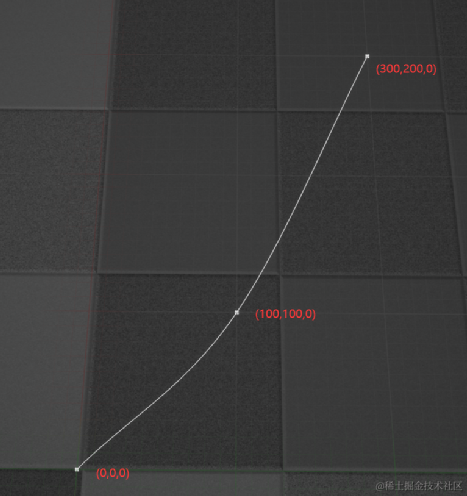

图6 样条线与点位匹配

第三步 根据样条线添加曲面

不同大小的平面可以通过一个1m*1m的平面模型进行缩放旋转来获得。但是曲面无法直接获得。而且线段的旋转也各不相同,我们要使用UE4中自带的蓝图样条网格体组件对平面进行弯曲,进而得到曲面。蓝图样条网格体组件将使单个静态网格体沿一个两点样条变形。无法对蓝图样条网格体组件添加更多样条点,但可通过蓝图完全控制两点。


英文

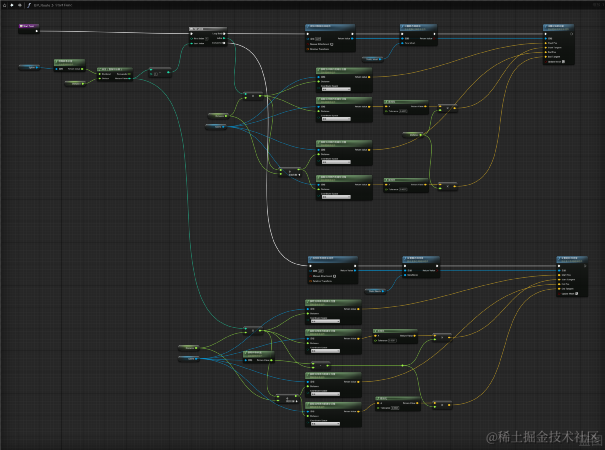

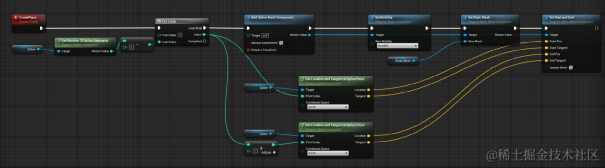

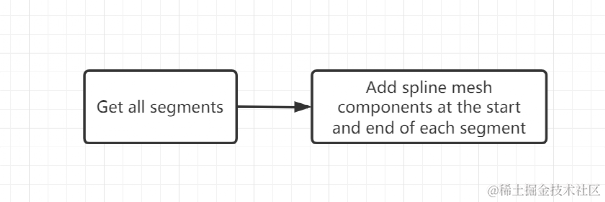

图7 线段生成曲面方案1


英文

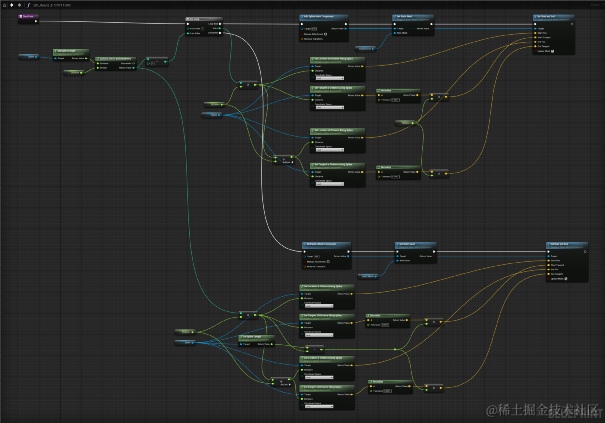

图8 根据每段线段生成曲面

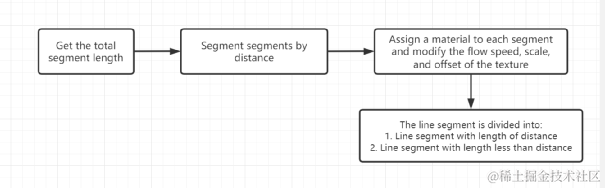

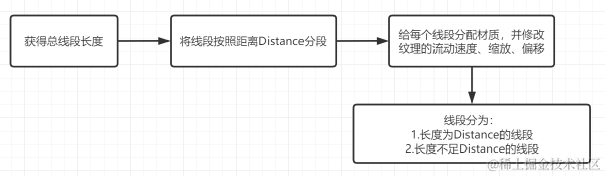

改进:上诉方案可以生产对应的曲面,但是每段曲面都不一样长。为了保持每段的曲线长度一致,于是增加一个Distance变量,保证每次生成的曲面都一样长,如:每隔100单位生成一段曲面,最后会剩下一段长度不足100的线段。

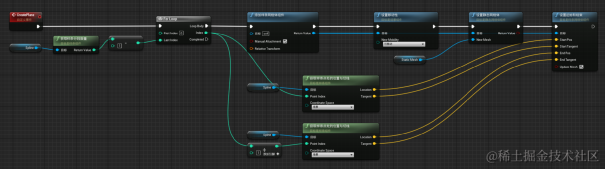

英文


图9  根据线段长度进行分段


英文:


图10 根据固定长度生成曲面

第四步 给每个平面添加材质

纹理上准备带透明底的箭头图片


图11 箭头纹理

将材质配置成镂空透明层,只保留箭头,可配置纹理的大小、流动速度、参考如下:

1.先纹理缩放通过将默认UV的(1,1)*(ScaleX,ScaleY)进行缩放。

2.再将缩放后的UV增加纹理扰动量(SpeedX,SpeedY)。

3.扰动后的UV再加上纹理的偏移量(OffsetX,OffsetY)。

4.将最终的计算完成的UV给予箭头,让箭头实时流动。


英文

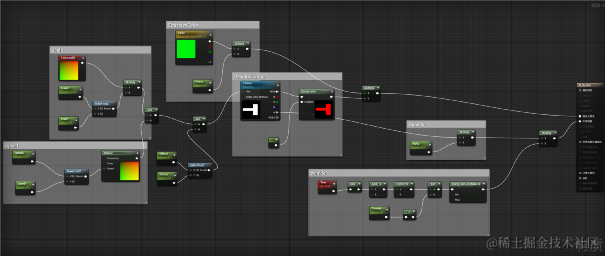

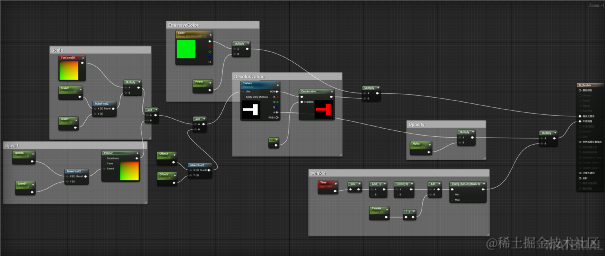

图12 材质节点

给曲面添加动态材质,并修改缩放、流速、颜色等参数。

假设我们设定的缩放值SizeX为1,速度Speed也设置为1,每段曲线长度Distance设置:100(长度越短越吻合样条线)

1.计算出我们需要的给予材质的缩放值、流速值

ScaleX =  (Distance / 200) / SizeX * 0.5 -1;

SpeedX = Speed * (-1) / SizeX;


英文:

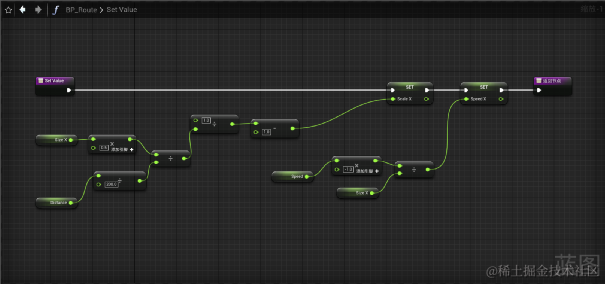

图13 计算需要给予材质的缩放值和速度值

2.给曲面设置材质

先创建设置材质参数的函数:功能是修改材质纹理的缩放、速度、偏移量。

速度已在前面算出为:SpeedX;

缩放值与该线段的长度有关:ScaleX = (Length / Distance) * (b+1)  - 1;

偏移量根据线段所在段数而确定:OffsetX = ScaleX * 第几段线段;

设置材质参数


英文

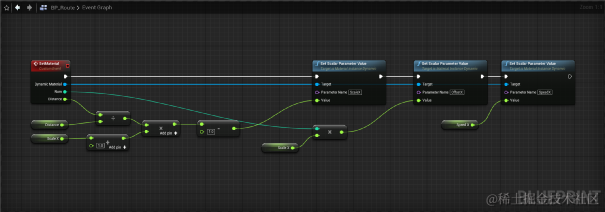

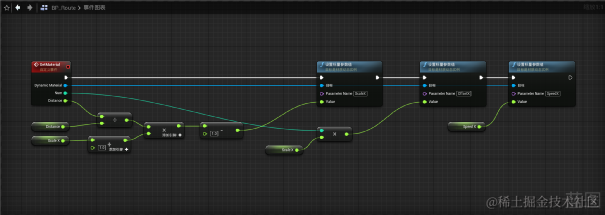

图14 蓝图中设置材质的参数

在第二步生成曲面之后,增加设置材质的功能


英文


图15 生成曲面后赋予动态材质并修改材质参数

结果:

一个根据点位动态生成的流动路径就有了。

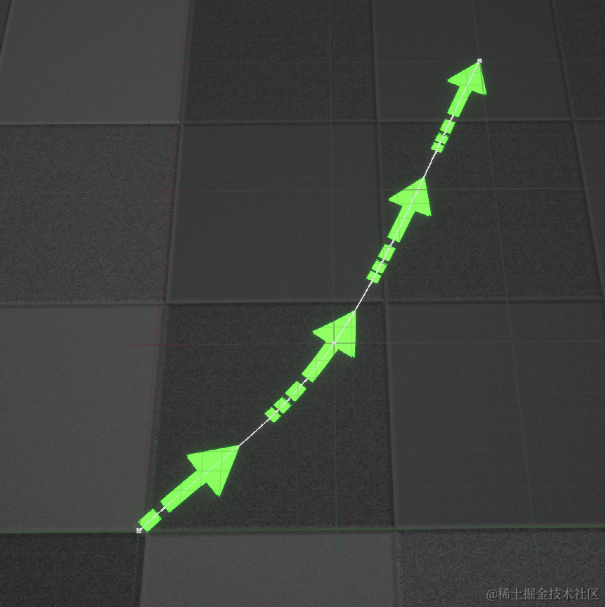

图16 动态生成的曲线路径
