比如要制作如上的雷达特效。我们用虚幻引擎的shader编辑器来做，因为它对图形化hlsl语言的支持非常好，因为这个是纯二维的CG特效，我们使用后期处理（post process）材质来表现。首先进行阶级分析，这个雷达图（虽然不知道这种图案与现代雷达有什么关联）由3个部分组成，分别是：
-
同心圆环剔除
-
扇形渐变（极坐标的线性渐变）\
-
圆形剔除

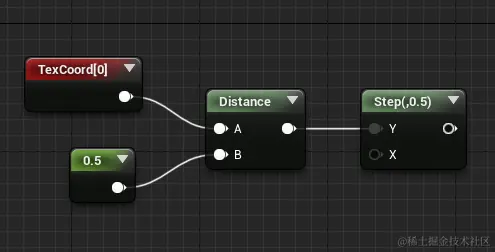

所以我们一个一个做。首先最简单的圆形剔除，即将正方形变成内接圆。
将这个结果（0或1）与最终结果相乘即可。然后是同心圆剔除，即随着半径的变化，像素呈周期性显示/隐藏，形成不同的同心圆环，数学中常见的周期函数有三角函数和取余函数，由于三角函数比较贵，我们用fmod来计算周期变换。\
**modulate(1)与fraction()的区别
**

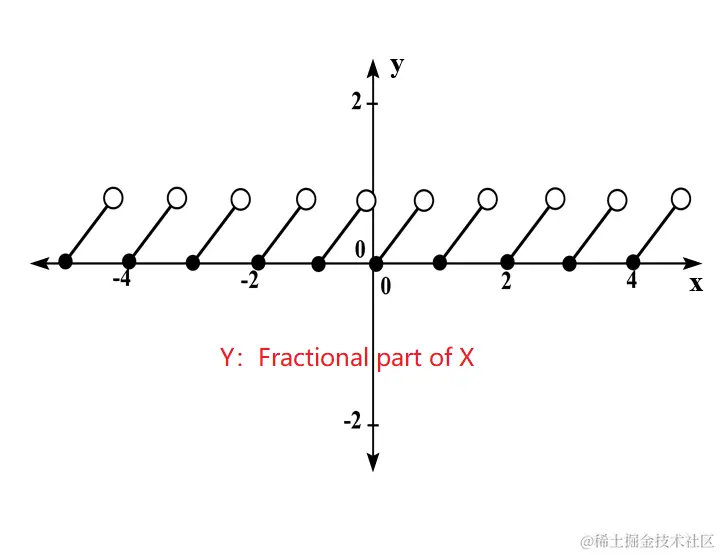

x对1取余和x的小数部分有什么区别？第一仪限上没有区别，但在第二仪限上是不一样的（注：仪限指正半轴或负半轴）。首先我们看fract函数，图像在x轴上方：\

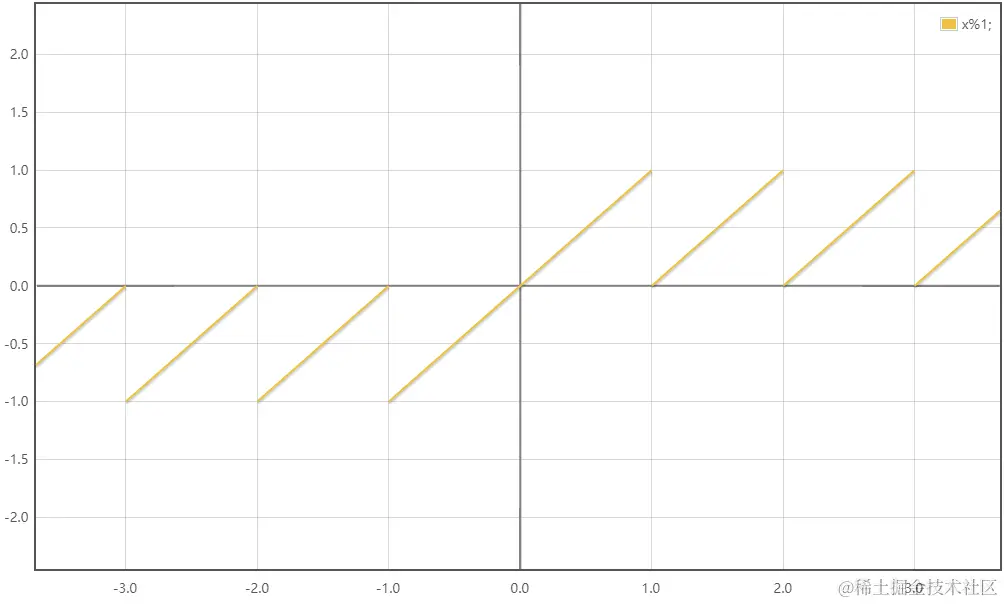

下面的图像是fmod奇函数：\

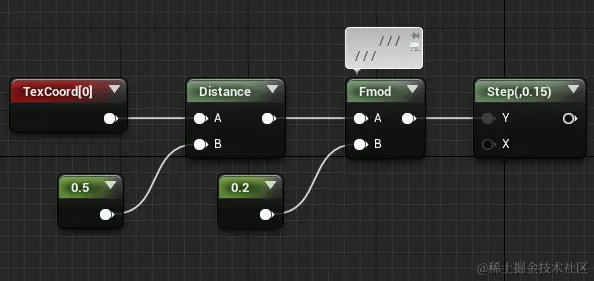

所以思考算法的时候一定要想象函数图像，才能一目了然。由于像素到圆心距离是0~0.5，我们先对0.2取余（影响圆环的数量），然后取图像上大于0.15的部分作为圆环的宽度，于是得到了如下的算法：\

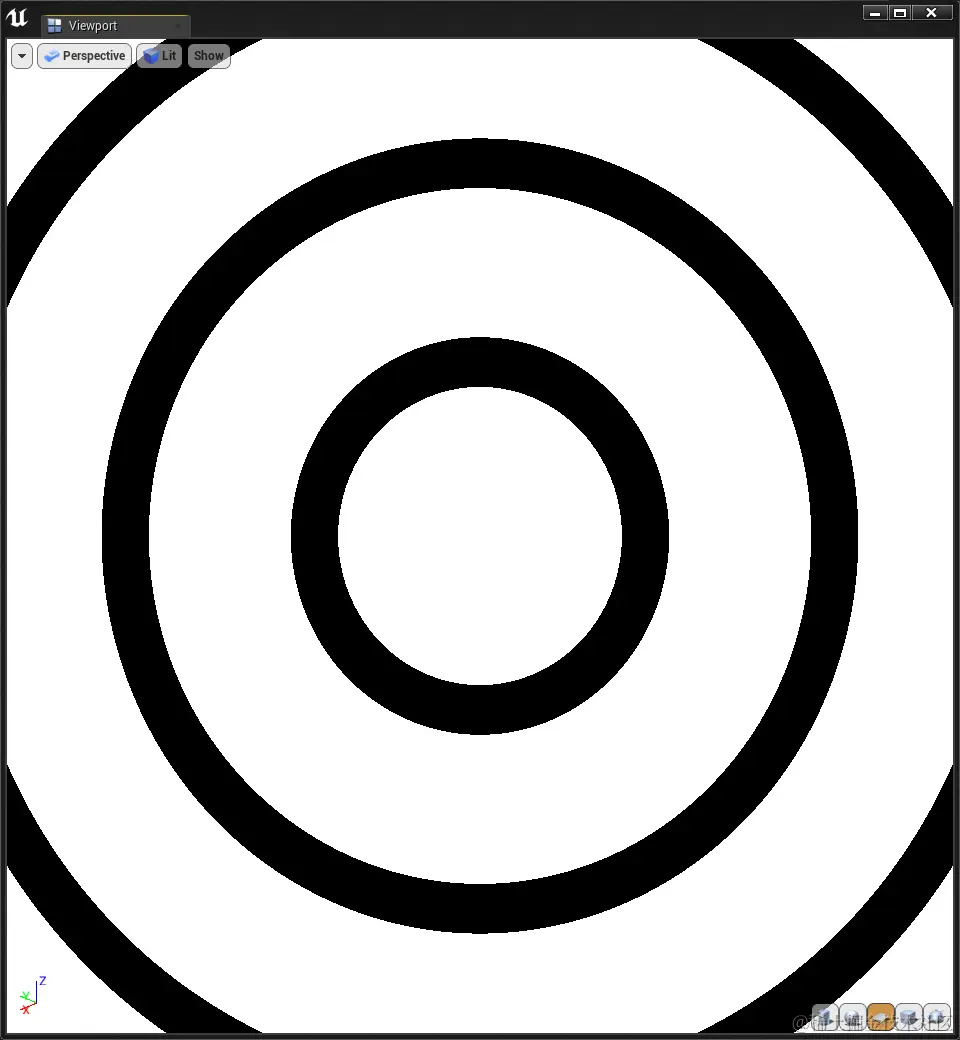

得到的buffer如下，仍然是通过step函数得到0或1，目的是与最终图像做乘法运算：

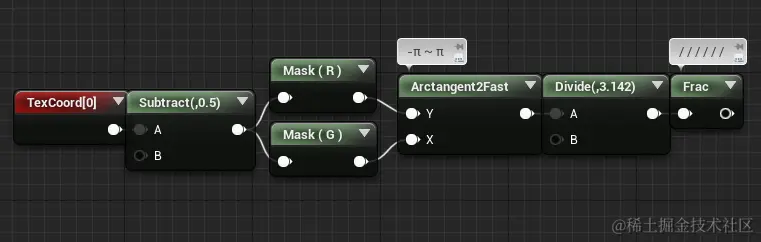

如果要让它动起来，则需要加上Time参数。最后我们做扇形渐变。从动画中可以看出，以圆心为原点的二维极坐标中，随着角度α不同，透明度不同，所以我们先求出像素的α值：利用反正切函数可以快速求出。
得到的buffer如下，此时是0~1的线性渐变，后面可以取个立方得到非线性渐变，让曲线偏向0。\

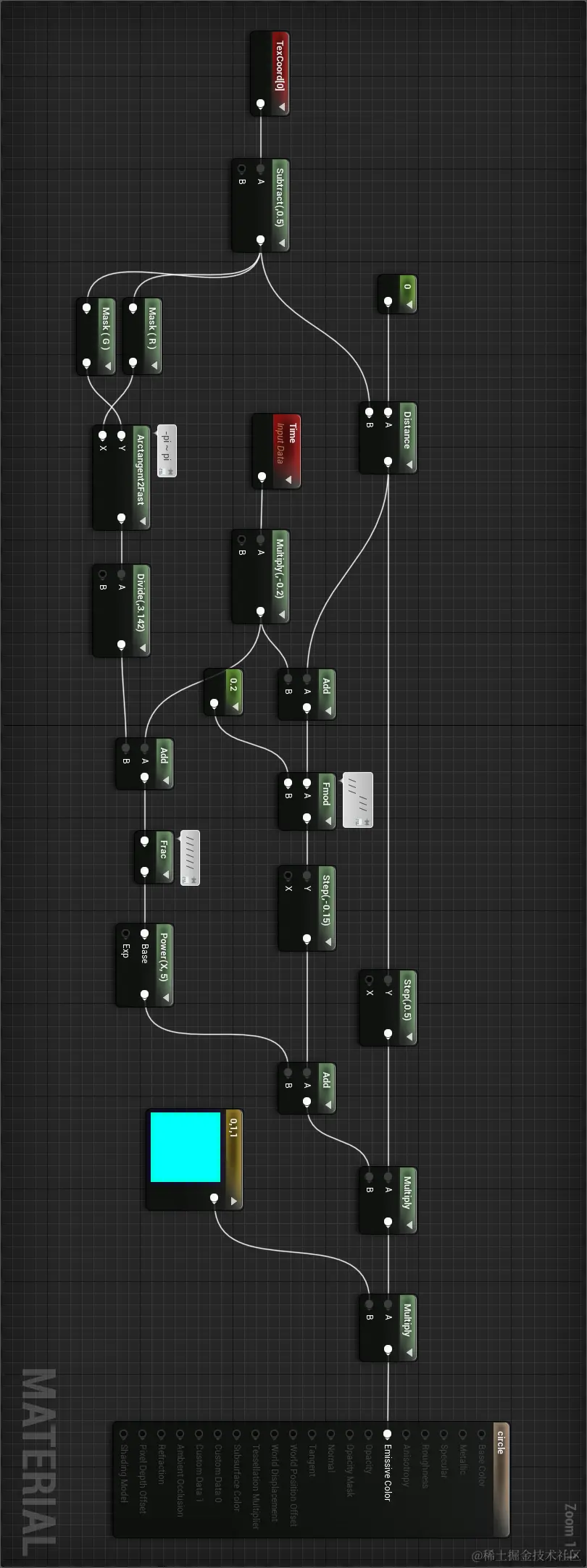

最后我们把三种buffer叠加起来，注意我没有使用蓝色节点，全是绿色的，因为绿色节点是HLSL标准库函数，蓝色节点是UE自定义的函数（往往由多个标准函数组成），这样做是为了使shader代码更容易复现。\
使用的截屏插件（滚动截长图）：Blueprint Graph Screenshot (Regardless of screen size)\
此shader的整体性能：\
- User interpolators: 2/4 Scalars (1/4 Vectors) (TexCoords: 2, Custom: 0)
- Base pass shader without light map: 65 instructions
- Base pass vertex shader: 197 instructions
- Texture samplers: 4/16
得到如下：（非静止画面）\
