记录一下用three.js加载并渲染上海外滩的BIM模型的小demo
<!DOCTYPE html>
<html lang="en">
<head>
<style>
body {
margin: 0;
}
p {
position: fixed;
top: 0;
}
</style>
<script src="lib/three.js"></script>
<script src="lib/OrbitControls.js"></script>
<script src="lib/GLTFLoader.js"></script>
<script src="lib/Water.js"></script>
</head>
<body>
<script src="index.js"></script>
<p>天空：<input type="checkbox" onchange="skyToggle()" /></p>
</body>
</html>
用到的three官方库：
- three.min.js：THREE.js WebGL引擎
- OrbitControls.js：轨道控制，鼠标控制视角变幻
- GLTFLoader.js：gltf加载库
- Water.js：水面效果，纯glsl实现
天空的实现：\
天空的实现有多种方式，最常见的是一个包围全部的天空球，通常是UV球，也叫经纬球，其UV很方便映射到一张天空图片，比如：\
天空球的所有面的法线必须朝向圆心（默认是朝外），或者渲染的时候采用背面渲染。\
第二种方式是天空盒，即将上述的天空球变成一个正方体盒子，好处是减少了许多三角面片，只剩12个面，但通常要准备上下左右前后6张图片来贴合天空盒。比如这样：
与这2种方法相比，性能最好的方案是静态天空球（盒），即理想情况下的宇宙背景，天空球的半径无限大，导致渲染的时候，天空不会因为相机的移动而变化，只随旋转而变化，这样减少了许多计算量。\

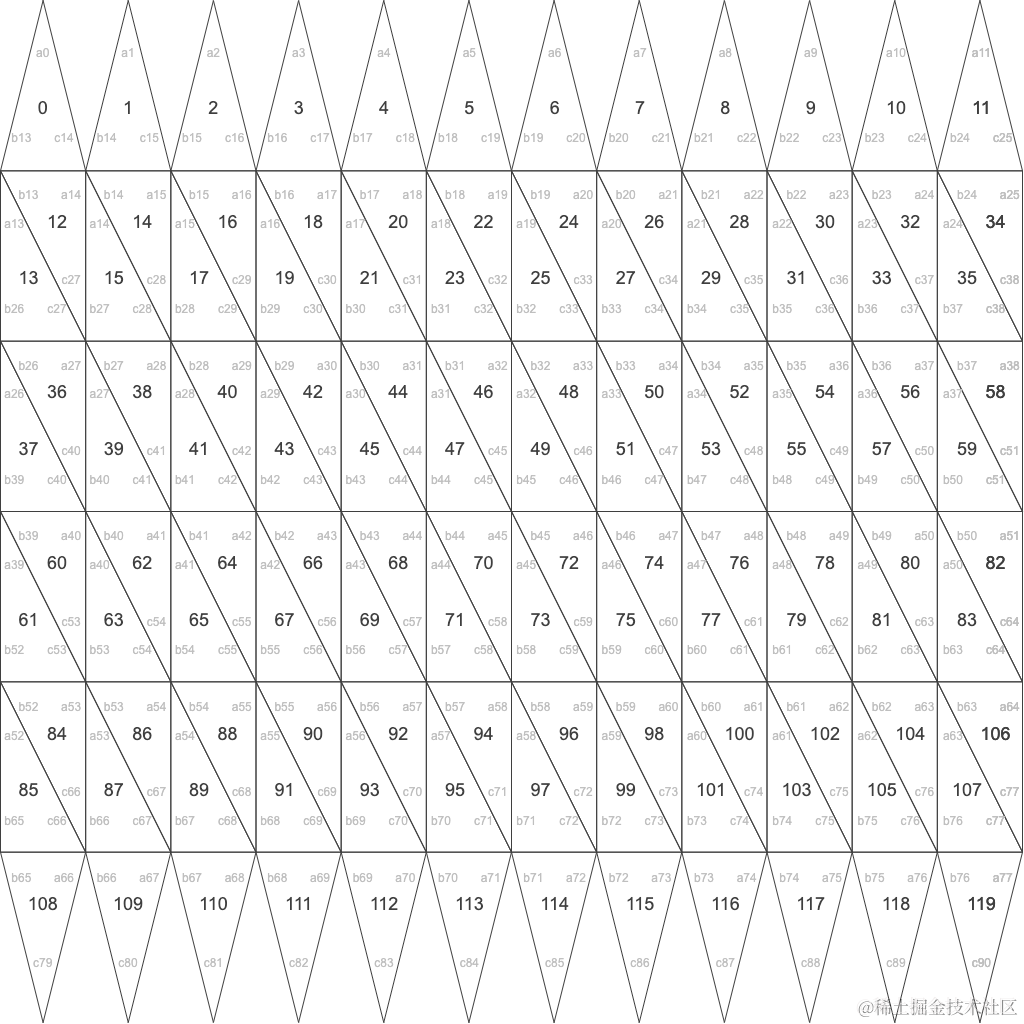

静态天空球就是360度全景摄像机的原理，它和墨卡托投影有点类似，但是正轴等距圆柱投影，想象一个经纬球，它的经纬线自然展开，UV坐标如下：
可以看到，图中每个矩形的宽高比是1:2，应该把它们都拉伸成正方形，因为赤道：经线=2:1，这样UV贴图的宽高比就是2:1，比如：
图中红线是赤道（圆周），每条竖线是经线（一半圆周），每条纬线都被拉伸至赤道长度。可以看到两极地区被拉伸严重，靠近赤道地区比例正常。\
然后将它通过圆柱投影到球面上，或者转换成6张图作为正方体，作为静态天空，代码如下：
async function skyToggle() {
if (scene.bgURL === "light.png") {
scene.bgURL = "dark.png";
} else {
scene.bgURL = "light.png";
}
const texture = await new THREE.TextureLoader().loadAsync(scene.bgURL);
const rt = new THREE.WebGLCubeRenderTarget(texture.image.height);
rt.fromEquirectangularTexture(renderer, texture);
scene.background = rt.texture;
}
然后是加载gltf模型：\
const loader = new THREE.GLTFLoader();
const modelLoaded = loader
.loadAsync("shanghai.glb", function (xhr) {
console.log((xhr.loaded / xhr.total) * 100 + "% loaded");
})
.then(function (gltf) {
console.log("shanghai model:", gltf);
const { min, max } = new THREE.Box3().setFromObject(gltf.scene);
gltf.scene.position.sub(
new THREE.Vector3((min.x + max.x) / 2, min.y, (min.z + max.z) / 2)
);
scene.add(gltf.scene);
gltf.scene
.getObjectByName("castShadow")
.traverse((x) => x.isMesh && (x.castShadow = true));
gltf.scene
.getObjectByName("ground")
.traverse((x) => x.isMesh && (x.receiveShadow = true));
})
.catch(function (error) {
console.error(error);
});
其中让所有的大厦投影，让地面接收投影，实现真实的效果，又避免了所有物体都投影。
其中增加了一个视频plane，作为震旦大厦的大屏动画，plane的4个顶点的UV就是图片的4个角：
const video = document.createElement("video");
video.src = "test2.mp4";
video.loop = true;
video.muted = true;
video.playbackRate = 0.6;
video.play();
const videoPlane = gltf.scene.getObjectByName("video");
videoPlane.material = new THREE.MeshBasicMaterial({
map: new THREE.VideoTexture(video),
});
videoPlane.geometry.attributes.uv = new THREE.BufferAttribute(
new Uint8Array([0, 0, 1, 0, 0, 1, 1, 1]),
2
);
视频：\
增加海水：
new THREE.TextureLoader().loadAsync("waternormals.jpg").then((waterNormals) => {
waterNormals.wrapS = waterNormals.wrapT = THREE.RepeatWrapping;
const water = new THREE.Water(new THREE.PlaneGeometry(1000, 1000), {
textureWidth: 512,
textureHeight: 512,
waterNormals,
sunDirection: new THREE.Vector3(),
sunColor: 0xffffff,
waterColor: 0x001e0f,
distortionScale: 3.7,
fog: !!scene.fog,
});
water.material.uniforms.size.value = 10;
water.rotation.x = -Math.PI / 2;
scene.add(water);
tasks.push(() => {
water.material.uniforms.time.value += 0.005;
});
});
海水法线贴图：
最后再加1个环境光，开启环境光遮蔽，再加一个平行光就好了：\
