这篇论文提出了一种注意力生成对抗网络（AttnGAN），它允许注意力驱动、多阶段细化细粒度文本到图像的生成，此外，还提出了一种深度注意多模态相似性模型来计算细粒度图像-文本匹配损失以训练生成器，进而生成更逼真的图像。
文章被2018年CVPR（IEEE Conference on Computer Vision and Pattern Recognition）会议收录。
论文地址： arxiv.org/pdf/1711.10…
代码地址： github.com/taoxugit/At…
本博客是精读这篇论文的报告，包含一些个人理解、知识拓展和总结。
一、摘要
在本文中，我们提出了一种注意力生成对抗网络（AttnGAN），它允许注意力驱动、多阶段细化细粒度文本到图像的生成。通过一种新的注意生成网络，AttnGAN可以通过关注自然语言描述中的相关词语，合成图像不同子区域的细粒度细节。此外，本文还提出了一种深度注意多模态相似性模型来计算细粒度图像-文本匹配损失以训练生成器。AttnGAN显著优于之前的最新水平，在CUB数据集上，最佳报告初始得分提高了14.14%，在更具挑战性的COCO数据集上，提高了170.25%。通过可视化AttnGAN的注意层，也可以进行详细的分析。这是第一次表明分层注意GAN能够自动选择单词级的条件来生成图像的不同部分。
二、关键词
Deep Learning, Generative Adversarial Nets, Image Synthesis, Computer Vision
三、为什么提出AttnGAN？
传统文本生成图像方法是将整个文本描述编码为全局句子向量，作为基于GAN的图像生成的条件，这种方法在全局句子向量上调节GAN，缺乏单词级的重要细粒度信息。
四、主要原理
主要原理跟StackGAN++ 差不多，也是多阶段图像生成，但是在其中引入注意力机制。AttnGAN主要是以GAN、CNN、Decnn、LSTM、Attention等机制模块组成的一个复杂网络，模型最简单的模型就是LSTM+CNN，做的事情就是：
将文本embedding得到word features和sentence features（利用到了LSTM）;
利用sentence features生成一个低分辨率的图像（这一步与stackGAN差不多）；
在低分辨率的图像上进一步加入word features和sentence features来生成更高分辨率的图像。
网络由三大模块组成：LSTM网络，生成器网络、判别器网络。
4.1、两大核心组成
AttnGAN创新主要在于两大组成部分：注意力生成网络和DAMSM

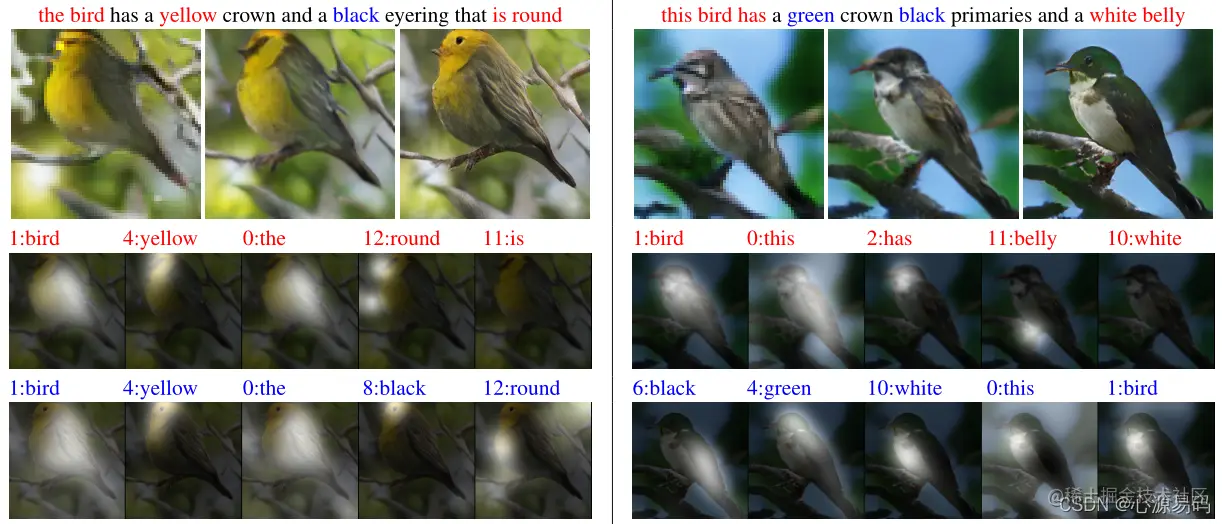

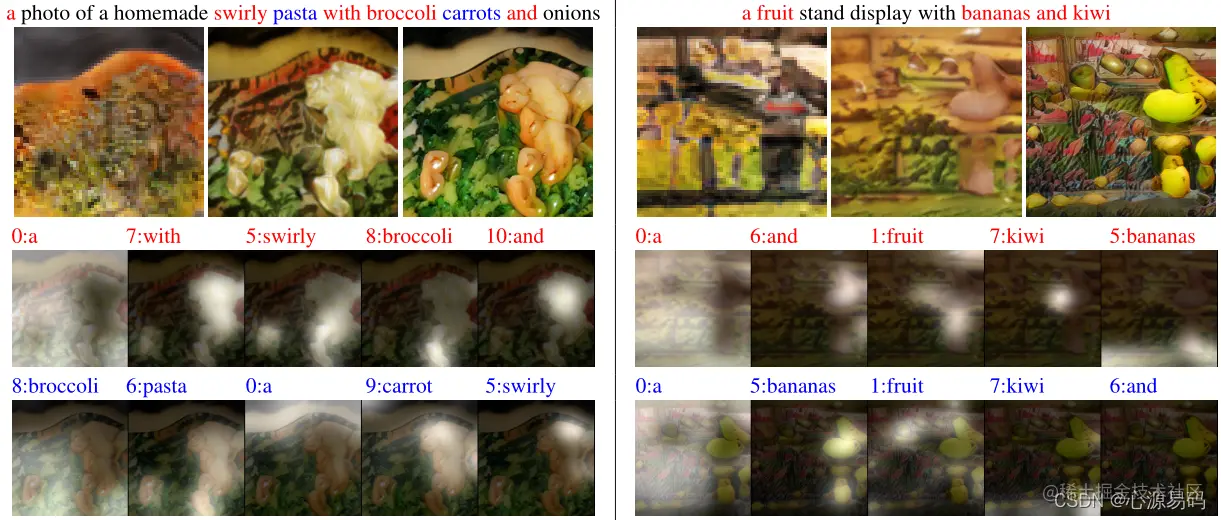

注意力生成网络：生成网络中的引入的注意机制使AttnGAN能够在单词的水平上实现单词与图片中的某个子区域的映射，自动选择字级条件以生成图像的不同子区域 。
DAMSM：能够计算细粒度文本图像匹配损失，其仅应用于最后一个生成器的输出，有利于生成更高质量的图片。
4.2 、损失函数
最终设计模型的损失函数为：
L = L G + λ L D A M S M , where L G = ∑ i = 0 m − 1 L G i \mathcal{L}=\mathcal{L}_{G}+\lambda \mathcal{L}_{D A M S M}, \text { where } \mathcal{L}_{G}=\sum_{i=0}^{m-1} \mathcal{L}_{G_{i}} L = L G + λ L D A MSM , where L G = ∑ i = 0 m − 1 L G i L G i = − 1 2 E x ^ i ∼ p G i [ log ( D i ( x ^ i ) ] ⏟ unconditional loss − 1 2 E x ^ i ∼ p G i [ log ( D i ( x ^ i , e ˉ ) ] ⏟ conditional loss , \mathcal{L}_{G_{i}}=\underbrace{-\frac{1}{2} \mathbb{E}_{\hat{x}_{i} \sim p_{G_{i}}}\left[\log \left(D_{i}\left(\hat{x}_{i}\right)\right]\right.}_{\text {unconditional loss }} \underbrace{-\frac{1}{2} \mathbb{E}_{\hat{x}_{i} \sim p_{G_{i}}}\left[\log \left(D_{i}\left(\hat{x}_{i}, \bar{e}\right)\right]\right.}_{\text {conditional loss }}, L G i = unconditional loss − 2 1 E x ^ i ∼ p G i [ log ( D i ( x ^ i ) ] conditional loss − 2 1 E x ^ i ∼ p G i [ log ( D i ( x ^ i , e ˉ ) ] ,
D的损失函数LD为：L D i = − 1 2 E x i ∼ p data i [ log D i ( x i ) ] − 1 2 E x ^ i ∼ p G i [ log ( 1 − D i ( x ^ i ) ] ⏟ unconditional loss + − 1 2 E x i ∼ p data i [ log D i ( x i , e ˉ ) ] − 1 2 E x ^ i ∼ p G i [ log ( 1 − D i ( x ^ i , e ˉ ) ] ⏟ conditional loss \begin{aligned}\mathcal{L}_{D_{i}}=& \underbrace{-\frac{1}{2} \mathbb{E}_{x_{i} \sim p_{\text {data }_{i}}}\left[\log D_{i}\left(x_{i}\right)\right]-\frac{1}{2} \mathbb{E}_{\hat{x}_{i} \sim p_{G_{i}}}\left[\log \left(1-D_{i}\left(\hat{x}_{i}\right)\right]\right.}_{\text {unconditional loss }}+\\
& \underbrace{-\frac{1}{2} \mathbb{E}_{x_{i} \sim p_{\text {data }_{i}}}\left[\log D_{i}\left(x_{i}, \bar{e}\right)\right]-\frac{1}{2} \mathbb{E}_{\hat{x}_{i} \sim p_{G_{i}}}\left[\log \left(1-D_{i}\left(\hat{x}_{i}, \bar{e}\right)\right]\right.}_{\text {conditional loss }}
\end{aligned} L D i = unconditional loss − 2 1 E x i ∼ p data i [ log D i ( x i ) ] − 2 1 E x ^ i ∼ p G i [ log ( 1 − D i ( x ^ i ) ] + conditional loss − 2 1 E x i ∼ p data i [ log D i ( x i , e ˉ ) ] − 2 1 E x ^ i ∼ p G i [ log ( 1 − D i ( x ^ i , e ˉ ) ]
可以看出，总损失的第一项LG，原理与StackGAN中的无条件+有条件结构相似，无条件损失确定图像是真实的还是假的，条件损失确定图像和句子是否相符。
没看StackGAN++可以点击->：Text to image论文精读 StackGAN++
而损失函数的第二项LDAMSM是由DAMSM计算的字符级细粒度图像-文本匹配损失，这部分在本博文的第七节中介绍。

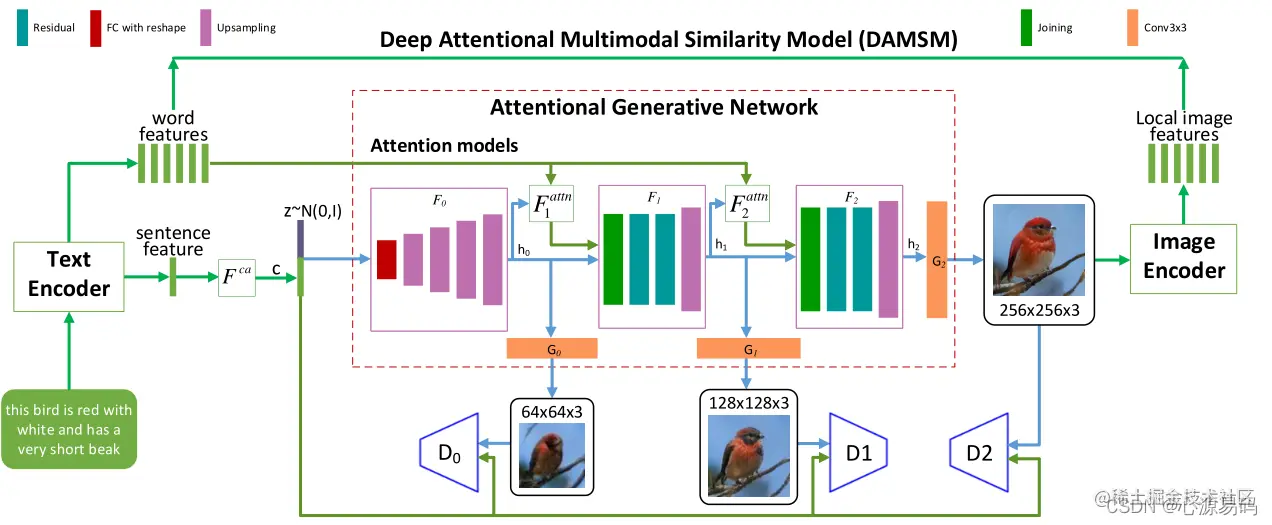

五、框架分析
最左边文本编码器（LSTM）+最右边的图像编码器组合。文本编码器利用注意力机制对文本进行编码，输出sentence feature和word feature，其中sentence feature：取LSTM最后一个状态的输出，作用是当作生成器的控制信息；word feature：取中间隐藏状态的输出，用来确定图片与句子的一致性 。图像编码器采用卷积神经网络（CNN）将图像映射到语义向量。
中间橘色框注意力生成网络，生成器接收的是sentence feature，生成具有句子特征的图片，从第二个生成器开始加入注意力机制，注意力机制接收的是生成器输出的h0矩阵以及word feature矩阵，输出是一个矩阵作为下一个生成器的输入。每个生成器由上采样、残差网络、全连接、卷积组成。

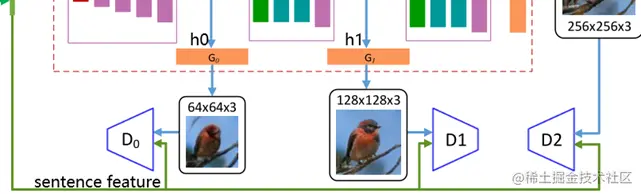

下方的判别器，输入是sentence feature和该阶段生成器生成的图片，判断图片与句子的相符性。
六、生成网络中的注意力机制

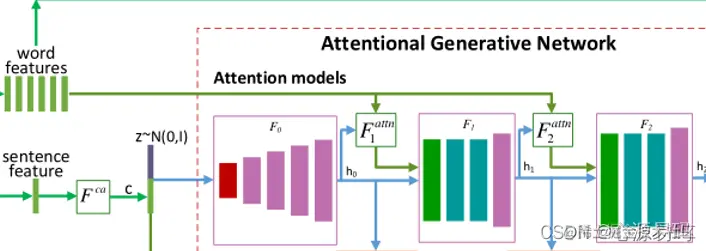

6.1、生成网络注意力框架
F^attn^、F^ca^、Fi、Gi都是神经网络模型
F_i^attn^是第i阶段的注意力模型，F^ca^是条件增强模块，Conditioning
Augmentation其将句子向量e^-^转换为条件向量） ，z是随机噪声，e是句子向量的矩阵，e^-^表示全局句子向量
6.2、实现细节
2.1、第一步
h i = F i ( h i − 1 , F i a t t n ( e , h i − 1 ) ) for i = 1 , 2 , … , m − 1 F a t t n ( e , h ) = ( c 0 , c 1 , … , c N − 1 ) ∈ R D ^ × N \begin{array}{l}h_{i}=F_{i}\left(h_{i-1}, F_{i}^{a t t n}\left(e, h_{i-1}\right)\right) \text { for } i=1,2, \ldots, m-1 \\F^{a t t n}(e, h)=\left(c_{0}, c_{1}, \ldots, c_{N-1}\right) \in \mathbb{R}^{\hat{D} \times N}\end{array} h i = F i ( h i − 1 , F i a tt n ( e , h i − 1 ) ) for i = 1 , 2 , … , m − 1 F a tt n ( e , h ) = ( c 0 , c 1 , … , c N − 1 ) ∈ R D ^ × N
其中，Fi^attn^的输入有两个，维数为D×T的单词特征e和维数为D^-^×N的上一隐藏层中的图像特征h，h的每一列是图像每个子区域的特征向量。Fi^attn^输出为c,c_i表示为第i个子区域的单词上下文向量。
6.2、第二步
对输入图片的每一部分，匹配最相关的单词向量来约束其生成，增加图像的细粒度细节。匹配图像子区域和最相关的单词公式如下：
c j = ∑ i = 0 T − 1 β j , i e i ′ , where β j , i = exp ( s j , i ′ ) ∑ k = 0 T − 1 exp ( s j , k ′ ) c_{j}=\sum_{i=0}^{T-1} \beta_{j, i} e_{i}^{\prime}, \text { where } \beta_{j, i}=\frac{\exp \left(s_{j, i}^{\prime}\right)}{\sum_{k=0}^{T-1} \exp \left(s_{j, k}^{\prime}\right)} c j = i = 0 ∑ T − 1 β j , i e i ′ , where β j , i = ∑ k = 0 T − 1 exp ( s j , k ′ ) exp ( s j , i ′ ) 其中s j , i ′ = h j T e i ′ s_{j, i}^{\prime}=h_{j}^{T} e_{i}^{\prime} s j , i ′ = h j T e i ′
6.3、第三步
通过将图像特征和相应的单词上下文特征结合起来生成图像，将生成的图像和sentence feature输入到D中训练。
七、DAMSM (Deep Attentional Multimodal Similarity Model)

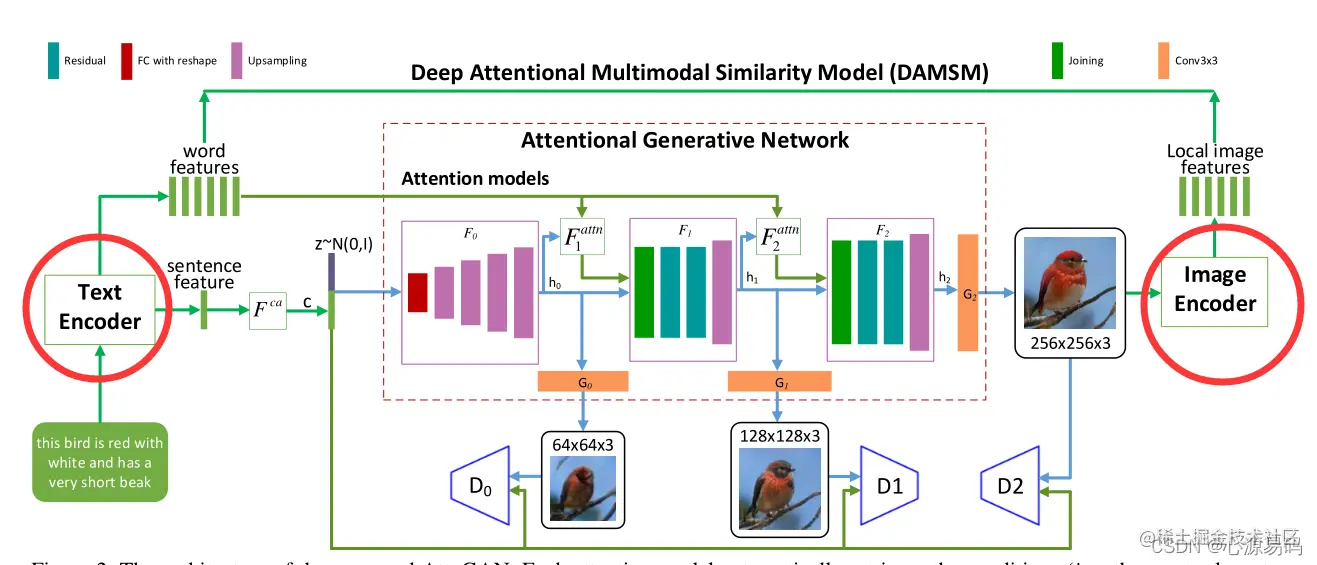

7.1、DAMSM框架
DAMSM主要有两个神经网络，文本编码器和图像编码器。其将句子的图像和单词的子区域映射到一个公共语义空间，从而在单词级别测量图像-文本相似度，以计算图像生成的细粒度损失。
文本编码器：采用双向长短期记忆网络（LSTM）
图像编码器：采用卷积神经网络（CNN），将图像映射到语义向量
7.2、实现细节
7.2、第一步
根据图像和文本之间的注意模型来衡量图像-句子对的匹配程度，首先计算相似矩阵：
s = e T v s=e^{T} v s = e T v
其中，s∈R^(T*289)^。s_ij描述的是文本中第i个单词和图片的第j个区域的点积相似性。v是图像的特征向量，e是单词的特征向量。
将其归一化：
s ˉ i , j = exp ( s i , j ) ∑ k = 0 T − 1 exp ( s k , j ) \bar{s}_{i, j}=\frac{\exp \left(s_{i, j}\right)}{\sum_{k=0}^{T-1} \exp \left(s_{k, j}\right)} s ˉ i , j = ∑ k = 0 T − 1 e x p ( s k , j ) e x p ( s i , j )
7.2、第二步
建立一个注意模型来计算每个单词的区域上下文向量：
c i = ∑ j = 0 288 α j v j , where α j = exp ( γ 1 s ˉ i , j ) ∑ k = 0 288 exp ( γ 1 s ˉ i , k ) c_{i}=\sum_{j=0}^{288} \alpha_{j} v_{j}, \text { where } \alpha_{j}=\frac{\exp \left(\gamma_{1} \bar{s}_{i, j}\right)}{\sum_{k=0}^{288} \exp \left(\gamma_{1} \bar{s}_{i, k}\right)} c i = ∑ j = 0 288 α j v j , where α j = ∑ k = 0 288 e x p ( γ 1 s ˉ i , k ) e x p ( γ 1 s ˉ i , j )
其中ci是与句子第i个单词相关的图像子区域向量表示，其中γ1是一个因素，表示对图像相关子区域特征的关注度。
7.3、第三步
应用余弦相似度定义计算第i个单词与图片的相关性：
R ( c i , e i ) = ( c i T e i ) / ( ∥ c i ∥ ∥ e i ∥ ) R\left(c_{i}, e_{i}\right)=\left(c_{i}^{T} e_{i}\right) /\left(\left\|c_{i}\right\|\left\|e_{i}\right\|\right) R ( c i , e i ) = ( c i T e i ) / ( ∥ c i ∥ ∥ e i ∥ ) R ( Q , D ) = log ( ∑ i = 1 T − 1 exp ( γ 2 R ( c i , e i ) ) ) 1 γ 2 R(Q, D)=\log \left(\sum_{i=1}^{T-1} \exp \left(\gamma_{2} R\left(c_{i}, e_{i}\right)\right)\right)^{\frac{1}{\gamma_{2}}} R ( Q , D ) = log ( ∑ i = 1 T − 1 exp ( γ 2 R ( c i , e i ) ) ) γ 2 1
7.4、损失函数
对于一个批度文本图片对{[Qi，Di]}Mi=1，有一个后验概率：
P ( D i ∣ Q i ) = exp ( γ 3 R ( Q i , D i ) ) ∑ j = 1 M exp ( γ 3 R ( Q i , D j ) ) P\left(D_{i} \mid Q_{i}\right)=\frac{\exp \left(\gamma_{3} R\left(Q_{i}, D_{i}\right)\right)}{\sum_{j=1}^{M} \exp \left(\gamma_{3} R\left(Q_{i}, D_{j}\right)\right)} P ( D i ∣ Q i ) = ∑ j = 1 M e x p ( γ 3 R ( Q i , D j ) ) e x p ( γ 3 R ( Q i , D i ) ) L 1 w = − ∑ i = 1 M log P ( D i ∣ Q i ) , L 2 w = − ∑ i = 1 M log P ( Q i ∣ D i ) \mathcal{L}_{1}^{w}=-\sum_{i=1}^{M} \log P\left(D_{i} \mid Q_{i}\right), \quad \mathcal{L}_{2}^{w}=-\sum_{i=1}^{M} \log P\left(Q_{i} \mid D_{i}\right) L 1 w = − ∑ i = 1 M log P ( D i ∣ Q i ) , L 2 w = − ∑ i = 1 M log P ( Q i ∣ D i ) L 1 s , L 2 s \mathcal{L}_{1}^{s}, \mathcal{L}_{2}^{s} L 1 s , L 2 s L D A M S M = L 1 w + L 2 w + L 1 s + L 2 s \mathcal{L}_{D A M S M}=\mathcal{L}_{1}^{w}+\mathcal{L}_{2}^{w}+\mathcal{L}_{1}^{s}+\mathcal{L}_{2}^{s} L D A MSM = L 1 w + L 2 w + L 1 s + L 2 s
八、实验
实验数据集：CUB、COCO
定量标准：IS、R-precision

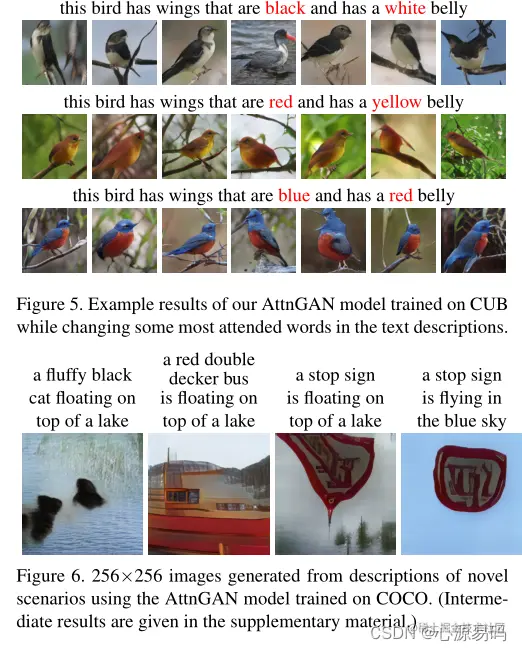

实验效果：
