一、后处理

  在Android OpenGL基础（三、绘制Bitmap纹理）一文中，我们简单介绍了如何把一张图片绘制到四边形上。现在我们可以在绘制原始图片的基础上再实现一些后处理的功能，例如灰度、反色、模糊等。
  对于图片的后期处理，我们所要改的只有片段着色器的代码，在使用GLSL内建的texture2D函数来采样纹理的颜色后，先进行后期处理，再传给片段着色器。

二、灰度

  先回忆下绘制原始图片的片段着色器的代码：

/**
 * 片段着色器代码
 */
private val fragmentShaderCode ="""
    varying highp vec2 textureCoordinate;
    uniform sampler2D inputImageTexture;
    void main() {
        gl_FragColor = texture2D(inputImageTexture, textureCoordinate);
    }
"""

  在这个基础上，要实现灰度效果很简单：移除场景中除了黑白灰以外所有的颜色，让整个图像灰度化(Grayscale)。一种简单的实现方式是，取所有的颜色分量，将它们加权或平均，对应的片段着色器代码如下：

/**
 * 灰度片段着色器代码
 */
private val fragmentShaderCode ="""
    varying highp vec2 textureCoordinate;
    uniform sampler2D inputImageTexture;
    void main() {
        gl_FragColor = texture2D(inputImageTexture, textureCoordinate);
        float average = 0.2126 * gl_FragColor.r + 0.7152 * gl_FragColor.g + 0.0722 * gl_FragColor.b;
        gl_FragColor = vec4(average, average, average, 1.0);
    }
"""

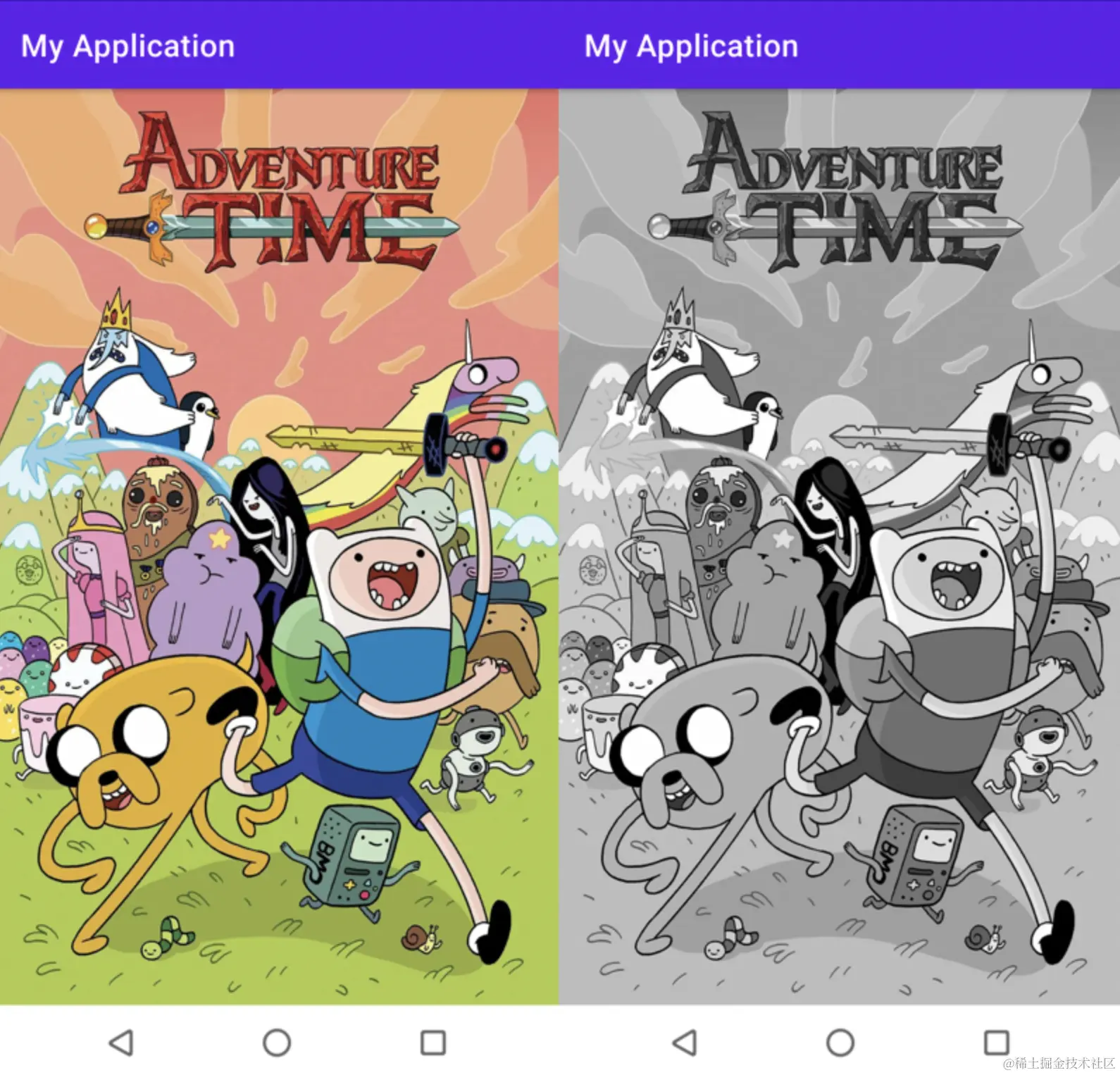

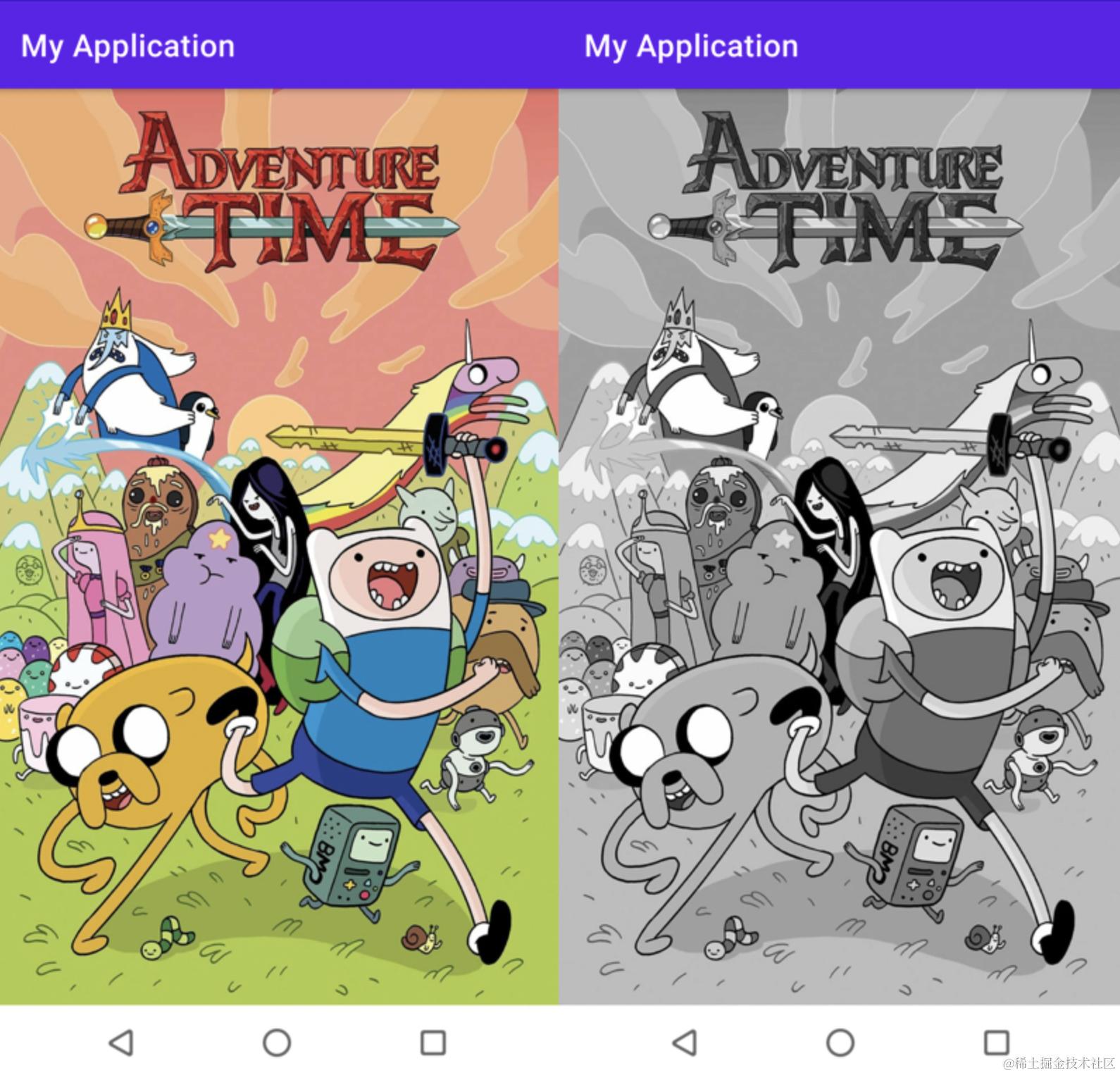

  其他代码都不需要修改，实现效果对比如下：


三、反相

  要实现反相也比较简单：从纹理中取颜色值，然后用1.0减去它，对它进行反相，对应的片段着色器代码如下：

/**
 * 反相片段着色器代码
 */
private val fragmentShaderCode ="""
    varying highp vec2 textureCoordinate;
    uniform sampler2D inputImageTexture;
    void main() {
        gl_FragColor = vec4(vec3(1.0 - texture2D(inputImageTexture, textureCoordinate)), 1.0);
    }
"""

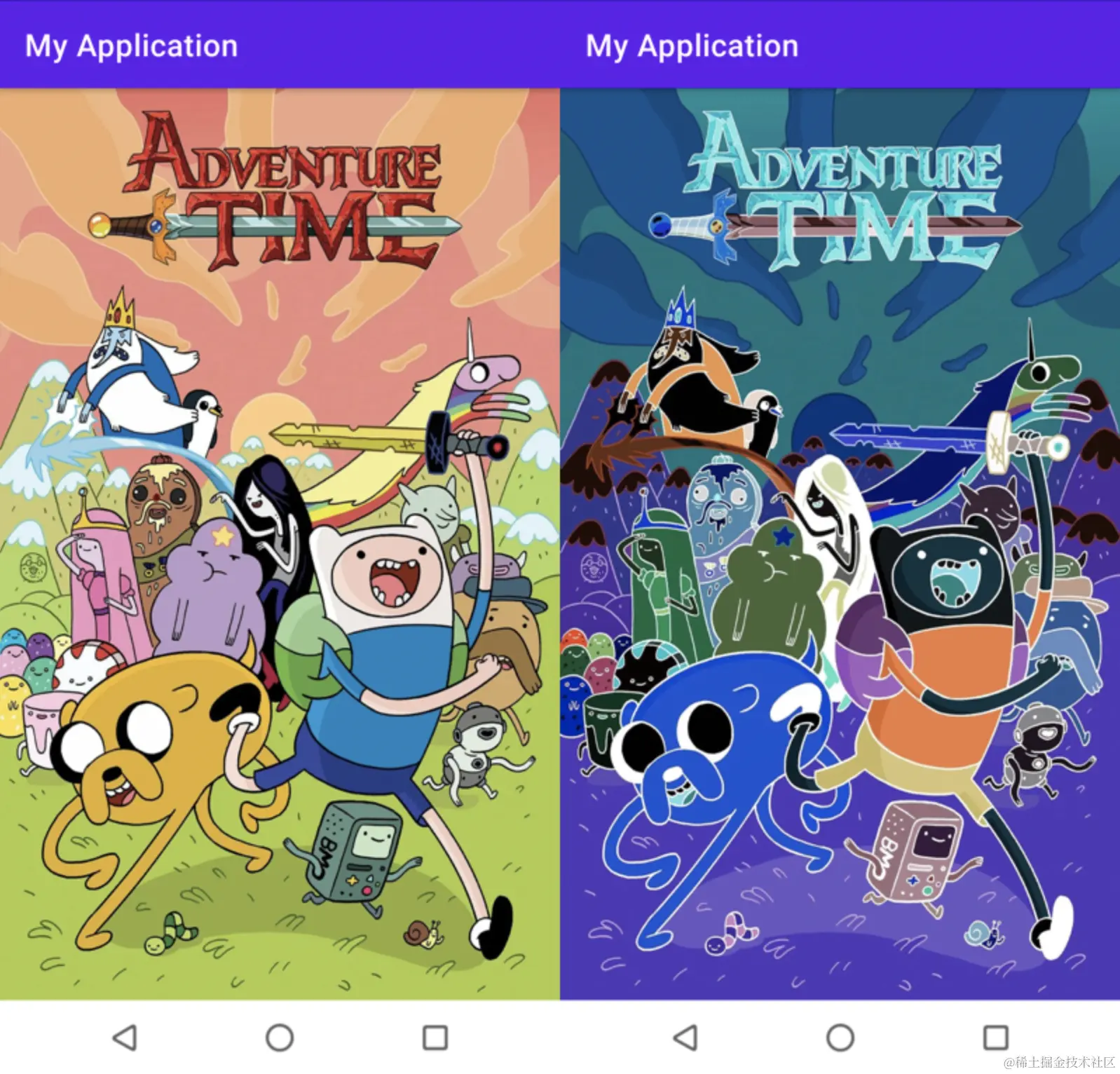

  同样，其他代码都不需要修改，实现效果对比如下：


四、核效果

  核效果的计算原理是，以当前像素为中心点，将当前像素与其周围的像素点，按照某个计算方式（核函数）计算出一个新的颜色值。
  核（Kernel，或称为卷积矩阵Convolution Matrix）是一个类矩阵的数值数组，它的中心为当前的像素，它会用它的核值乘以周围的像素值，并将结果相加变成一个值。通过设置不同的核效果，可以创建出很多有意思的效果。核是后期处理一个非常有用的工具，网上也能找到很多其他核效果的例子。

4.1 模糊

  实现模糊(Blur)效果的核函数是：

[121242121]/16\begin{bmatrix} 1 & 2 & 1 \\ 2 & 4 & 2 \\ 1 & 2 & 1 \\ \end{bmatrix} / 16

  接着，修改片段着色器代码为：

/**
 * 片段着色器代码
 */
private val fragmentShaderCode = """
    varying highp vec2 textureCoordinate;
    uniform sampler2D inputImageTexture;
    const float offset = 1.0f / 300.0f;
    void main() {
        // 核效果取周围像素值的偏移量
        vec2 offsets[9];
        offsets[0] = vec2(-offset,  offset); // 左上
        offsets[1] = vec2( 0.0f,    offset); // 正上
        offsets[2] = vec2( offset,  offset); // 右上
        offsets[3] = vec2(-offset,  0.0f);   // 左
        offsets[4] = vec2( 0.0f,    0.0f);   // 中
        offsets[5] = vec2( offset,  0.0f);   // 右
        offsets[6] = vec2(-offset, -offset); // 左下
        offsets[7] = vec2( 0.0f,   -offset); // 正下
        offsets[8] = vec2( offset, -offset);  // 右下
        // 核函数
        float kernel[9];
        kernel[0] = 1.0f / 16.0f;
        kernel[1] = 2.0f / 16.0f;
        kernel[2] = 1.0f / 16.0f;
        kernel[3] = 2.0f / 16.0f;
        kernel[4] = 4.0f / 16.0f;
        kernel[5] = 2.0f / 16.0f;
        kernel[6] = 1.0f / 16.0f;
        kernel[7] = 2.0f / 16.0f;
        kernel[8] = 1.0f / 16.0f;
        // 计算采样值
        vec3 sampleTex[9];
        for(int i = 0; i < 9; i++)
        {
            sampleTex[i] = vec3(texture2D(inputImageTexture, textureCoordinate.xy + offsets[i]));
        }
        vec3 col = vec3(0.0);
        for(int i = 0; i < 9; i++)
            col += sampleTex[i] * kernel[i];

        gl_FragColor = vec4(col, 1.0);
    }
"""

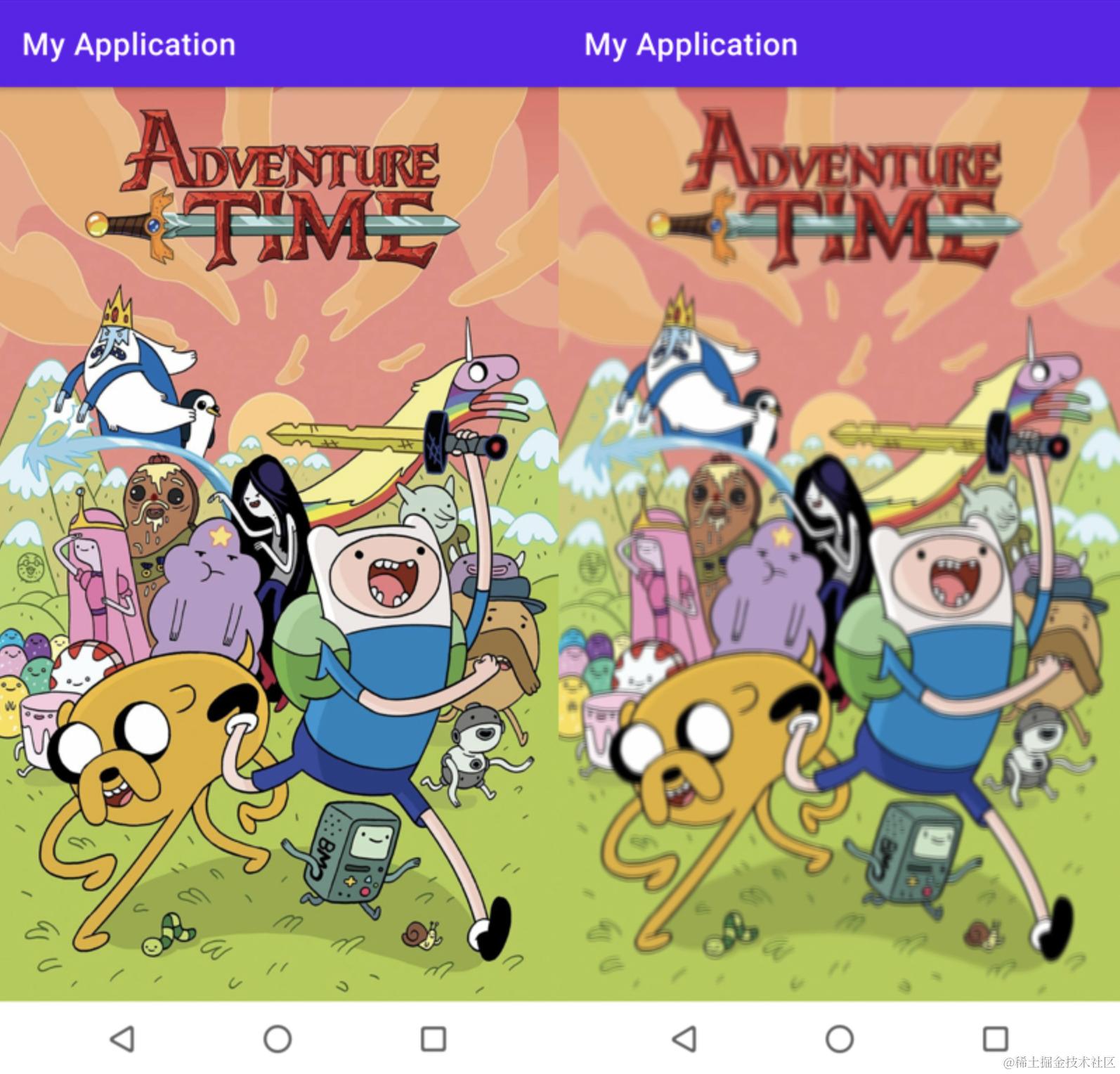

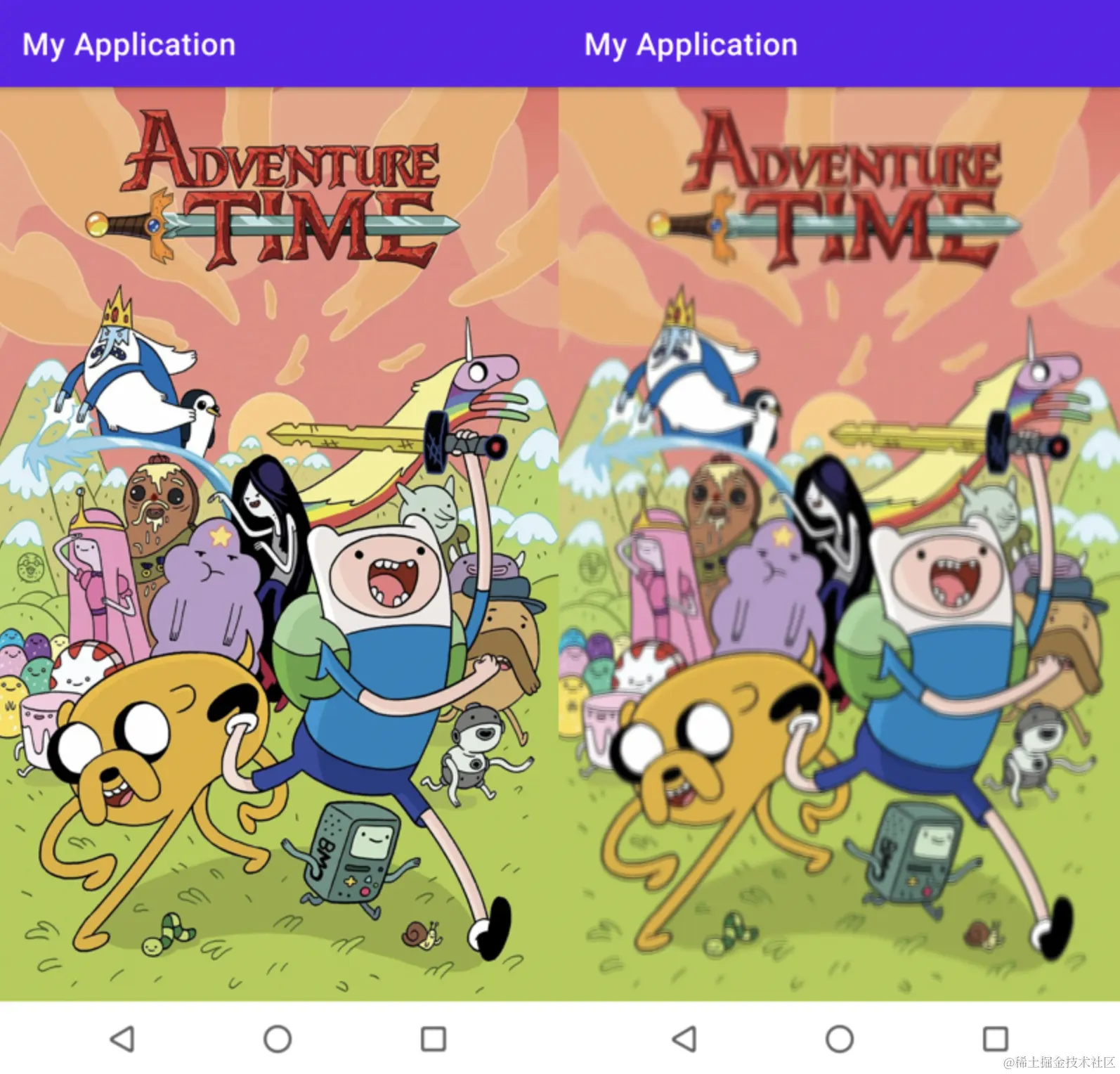

  同样，其他代码都不需要修改，实现效果对比如下：


4.2 锐化

  实现锐化效果的核函数是：

[−1−1−1−19−1−1−1−1]\begin{bmatrix} -1 & -1 & -1 \\ -1 & 9 & -1 \\ -1 & -1 & -1 \\ \end{bmatrix}

  接着，修改片段着色器代码为：

/**
 * 片段着色器代码
 */
private val fragmentShaderCode = """
    varying highp vec2 textureCoordinate;
    uniform sampler2D inputImageTexture;
    const float offset = 1.0f / 300.0f;
    void main() {
        // 核效果取周围像素值的偏移量
        vec2 offsets[9];
        offsets[0] = vec2(-offset,  offset); // 左上
        offsets[1] = vec2( 0.0f,    offset); // 正上
        offsets[2] = vec2( offset,  offset); // 右上
        offsets[3] = vec2(-offset,  0.0f);   // 左
        offsets[4] = vec2( 0.0f,    0.0f);   // 中
        offsets[5] = vec2( offset,  0.0f);   // 右
        offsets[6] = vec2(-offset, -offset); // 左下
        offsets[7] = vec2( 0.0f,   -offset); // 正下
        offsets[8] = vec2( offset, -offset);  // 右下
        // 核效果
        float kernel[9];
        kernel[0] = -1.0f;
        kernel[1] = -1.0f;
        kernel[2] = -1.0f;
        kernel[3] = -1.0f;
        kernel[4] = 9.0f;
        kernel[5] = -1.0f;
        kernel[6] = -1.0f;
        kernel[7] = -1.0f;
        kernel[8] = -1.0f;
        // 计算采样值
        vec3 sampleTex[9];
        for(int i = 0; i < 9; i++)
        {
            sampleTex[i] = vec3(texture2D(inputImageTexture, textureCoordinate.xy + offsets[i]));
        }
        vec3 col = vec3(0.0);
        for(int i = 0; i < 9; i++)
            col += sampleTex[i] * kernel[i];

        gl_FragColor = vec4(col, 1.0);
    }
"""

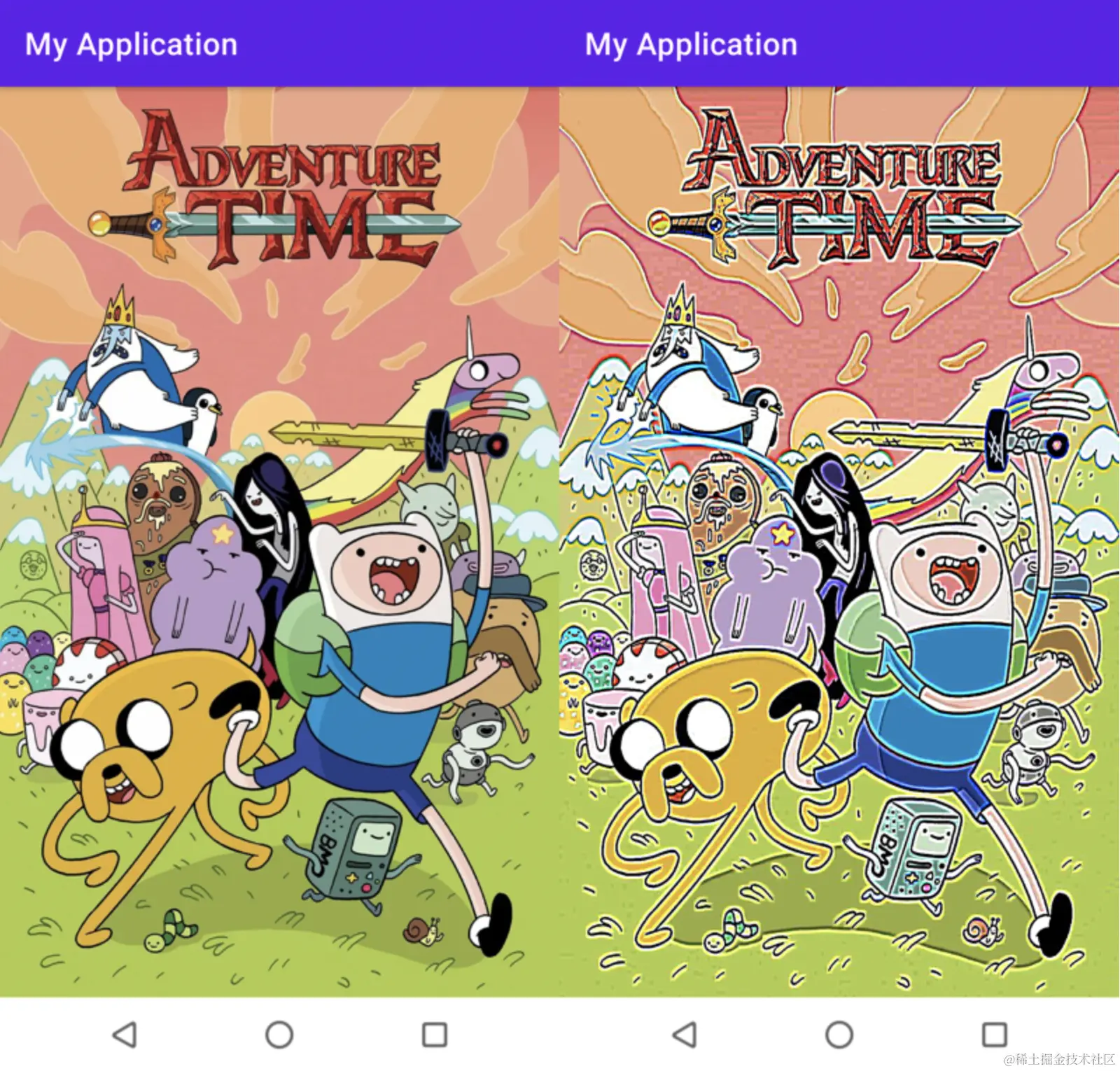

  同样，其他代码都不需要修改，实现效果对比如下：


4.3 边缘检测

  实现边缘检测效果的核函数是：

[1111−81111]\begin{bmatrix} 1 & 1 & 1 \\ 1 & -8 & 1 \\ 1 & 1 & 1 \\ \end{bmatrix}

  接着，修改片段着色器代码为：

/**
 * 片段着色器代码
 */
private val fragmentShaderCode = """
    varying highp vec2 textureCoordinate;
    uniform sampler2D inputImageTexture;
    const float offset = 1.0f / 300.0f;
    void main() {
        // 核效果取周围像素值的偏移量
        vec2 offsets[9];
        offsets[0] = vec2(-offset,  offset); // 左上
        offsets[1] = vec2( 0.0f,    offset); // 正上
        offsets[2] = vec2( offset,  offset); // 右上
        offsets[3] = vec2(-offset,  0.0f);   // 左
        offsets[4] = vec2( 0.0f,    0.0f);   // 中
        offsets[5] = vec2( offset,  0.0f);   // 右
        offsets[6] = vec2(-offset, -offset); // 左下
        offsets[7] = vec2( 0.0f,   -offset); // 正下
        offsets[8] = vec2( offset, -offset);  // 右下
        // 核效果
        float kernel[9];
        kernel[0] = 1.0f;
        kernel[1] = 1.0f;
        kernel[2] = 1.0f;
        kernel[3] = 1.0f;
        kernel[4] = -8.0f;
        kernel[5] = 1.0f;
        kernel[6] = 1.0f;
        kernel[7] = 1.0f;
        kernel[8] = 1.0f;
        // 计算采样值
        vec3 sampleTex[9];
        for(int i = 0; i < 9; i++)
        {
            sampleTex[i] = vec3(texture2D(inputImageTexture, textureCoordinate.xy + offsets[i]));
        }
        vec3 col = vec3(0.0);
        for(int i = 0; i < 9; i++)
            col += sampleTex[i] * kernel[i];

        gl_FragColor = vec4(col, 1.0);
    }
"""

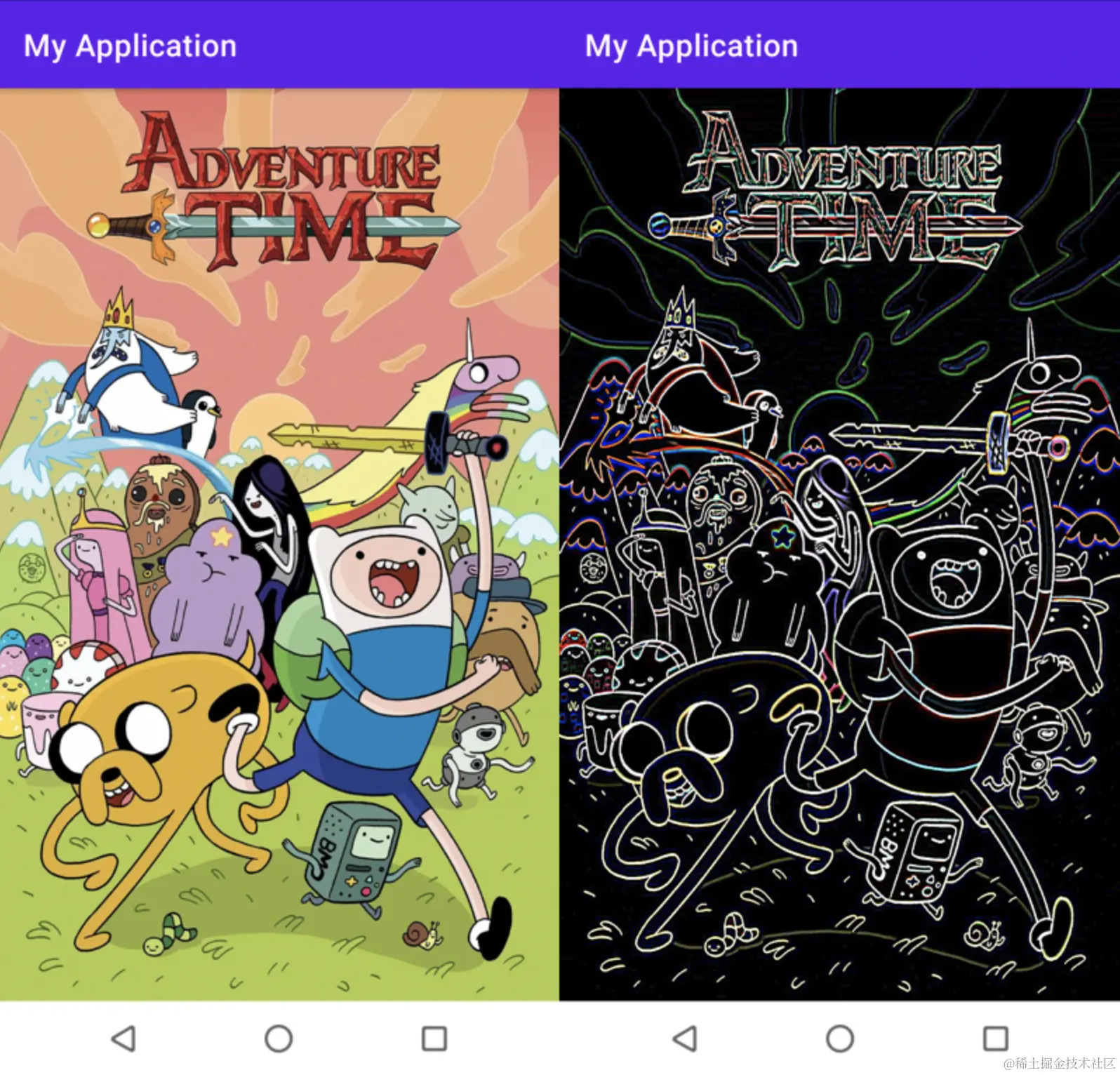

  同样，其他代码都不需要修改，实现效果对比如下：
