Zipkin是一个分布式追踪系统。它有助于收集数据帮助定位问题或者分析系统性能瓶颈。其主要设计思想借鉴于谷歌的一篇论文 分布式链路追踪论文-Dapper阅读笔记 可以将 traceId 记录在日志中，出现问题时通过日志文件中的 traceId 在 Zipkin 搜索到整条调用链。此外，还可以根据服务名、操作名称、标签、持续时间等属性进行查询。如图一所示可以看出 Zipkin 可以记录 http、memcache、mysql等多种调用

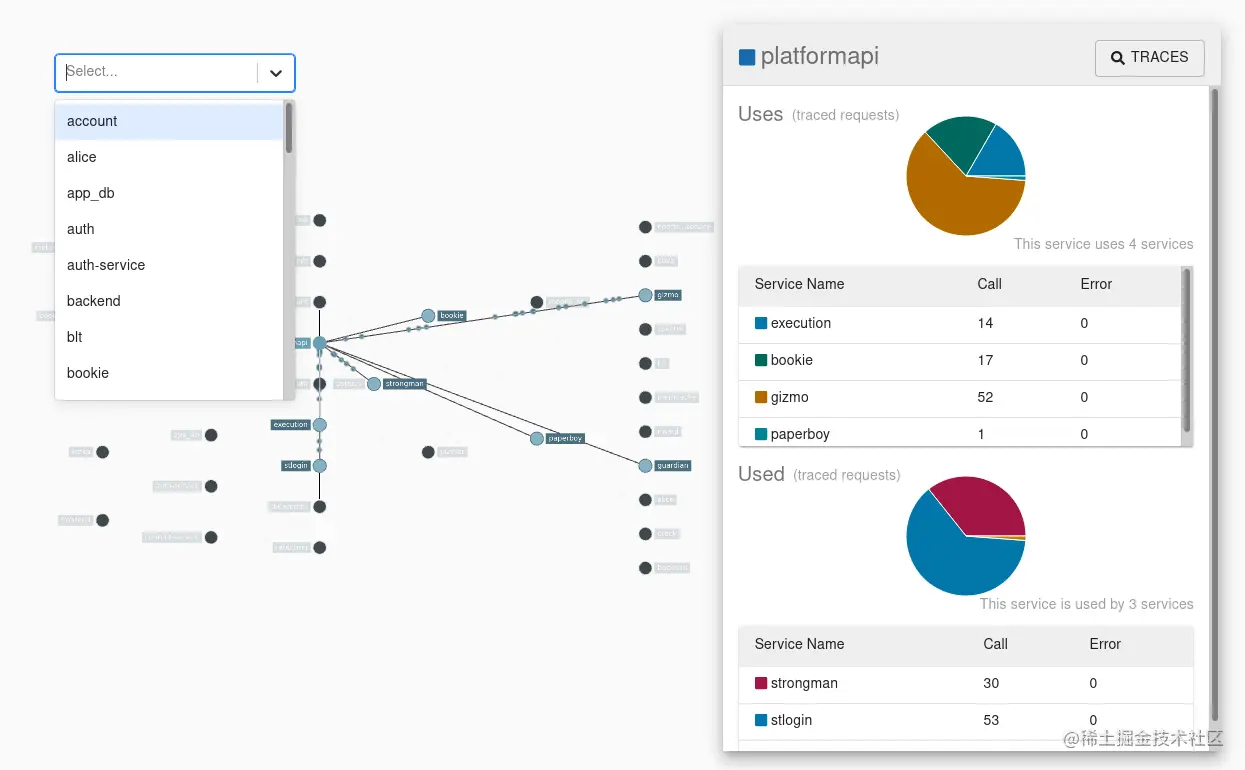

如图二所示 Zipkin 还可以基于 trace 数据绘制出整个系统的依赖关系，可以帮助分析问题，新人快速了解和学习系统。
总体架构
简介中可以看出 Zipkin 的 UI 还是相当美观的，下面从整体架构来分析下时如何实现的。 Zipkin 通过一组仪表点检测基础库，收集并串联 Span 元数据信息。各个检测库对业务透明，并且开销很小，默认仅传递 span 相关的核心数据，例如 traceId 和 spanId。

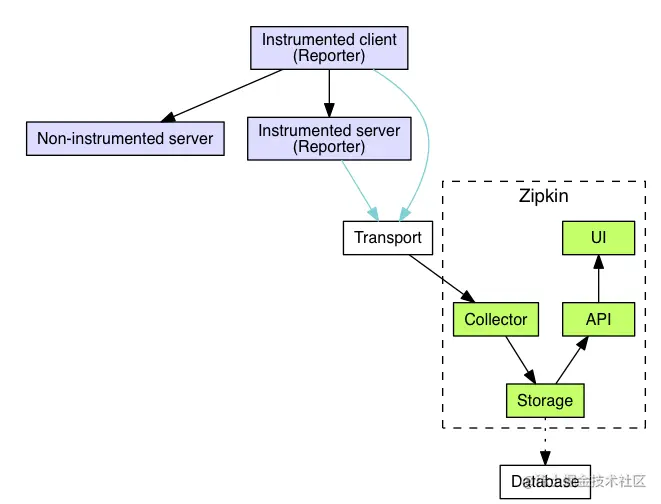

Trace 由检测基础库生成完之后，由 Reporter 上报到 Zipkin 的收集器 Collectors，收集器将 trace 信息存储，Zipkin Web UI 页面通过 Zipkin API 服务实现 trace 的检索功能。总流程如下图所示：
再看一个具体的 Http 请求的采集流程案例：
┌─────────────┐ ┌───────────────────────┐ ┌─────────────┐ ┌──────────────────┐
│ User Code │ │ Trace Instrumentation │ │ Http Client │ │ Zipkin Collector │
└─────────────┘ └───────────────────────┘ └─────────────┘ └──────────────────┘
│ │ │ │
┌─────────┐
│ ──┤GET /foo ├─▶ │ ────┐ │ │
└─────────┘ │ record tags
│ │ ◀───┘ │ │
────┐
│ │ │ add trace headers │ │
◀───┘
│ │ ────┐ │ │
│ record timestamp
│ │ ◀───┘ │ │
┌─────────────────┐
│ │ ──┤GET /foo ├─▶ │ │
│X-B3-TraceId: aa │ ────┐
│ │ │X-B3-SpanId: 6b │ │ │ │
└─────────────────┘ │ invoke
│ │ │ │ request │
│
│ │ │ │ │
┌────────┐ ◀───┘
│ │ ◀─────┤200 OK ├─────── │ │
────┐ └────────┘
│ │ │ record duration │ │
┌────────┐ ◀───┘
│ ◀──┤200 OK ├── │ │ │
└────────┘ ┌────────────────────────────────┐
│ │ ──┤ asynchronously report span ├────▶ │
│ │
│{ │
│ "traceId": "aa", │
│ "id": "6b", │
│ "name": "get", │
│ "timestamp": 1483945573944000,│
│ "duration": 386000, │
│ "annotations": [ │
│--snip-- │
└────────────────────────────────┘
综上 Zipkin server 端四大核心组件是：
- collector
- storage
- search
- web UI
仪表点检测库选择
Zipkin官方以及社区提供了很多开箱即用的仪表点检测库，可以参照官网按修获取。
Tracers and Instrumentation · OpenZipkin
Zipkin Server 端选择
上报方式 http、kafka、rabbitmq 可供选择。 链路数据的后端存储 MySQL、 Cassandra、Elasticsearch 可供选择。 Zipkin 还可以与社区中其他活跃的链路收集系统集成 Skywalking、Jaeger、Pitchfork 可供选择
开发接口
仪表点检测库核心概念
仪表点检测库主要包括以下几个部分
- 核心数据：需要上报给 Zipkin 的核心链路信息
- 标识符：也就是 trace 或 span 的唯一ID
- 时间戳和持续时间
核心数据
注解：主要用于标注事件发送的时间 注解主要分为四种类型
- cs：客户端发起请求
- sr：服务端接受请求
- ss：服务端发送响应
- cr：客户端接受响应 如果不是 rpc 或者 http 而是消息队列通讯，那又可以定义两种注解类型
- ms：消息发送
- mr：消息接受
二进制注解：主要标识一些辅助信息，可以帮助定位问题或者检索 trace。例如请求的 url
Span：跨度又一系列注解以及二进制注解组成，主要包括 traceId, spanId, parentId 和 span name。切忌在 span 中存储与链路追踪无关的数据。
Trace：调用链树，由多个 Span 组成，多个 Span 拥有相同的 traceId，并且通过 parentId 串联层级关系
标识符
Trace Id：64 或者 128 位的 ID，同链路 Span 共享
Span Id：64 或者 128 位的 ID，Span Id 和 Trace Id 可能相同
Parent Id：如果 Span 有层级关系，此字段记录父 Span Id
数据传播
在服务间传播的数据主要包括三个标识符，是否采样，是否调试的 Flag。默认的通用的 B3 传播标准如下所述
Client Tracer Server Tracer
┌───────────────────────┐ ┌───────────────────────┐
│ │ │ │
│ TraceContext │ Http Request Headers │ TraceContext │
│ ┌───────────────────┐ │ ┌───────────────────┐ │ ┌───────────────────┐ │
│ │ TraceId │ │ │ X-B3-TraceId │ │ │ TraceId │ │
│ │ │ │ │ │ │ │ │ │
│ │ ParentSpanId │ │ Inject │ X-B3-ParentSpanId │ Extract │ │ ParentSpanId │ │
│ │ ├─┼────────>│ ├─────────┼>│ │ │
│ │ SpanId │ │ │ X-B3-SpanId │ │ │ SpanId │ │
│ │ │ │ │ │ │ │ │ │
│ │ Sampling decision │ │ │ X-B3-Sampled │ │ │ Sampling decision │ │
│ └───────────────────┘ │ └───────────────────┘ │ └───────────────────┘ │
│ │ │ │
└───────────────────────┘ └───────────────────────┘
时间戳和持续时间
为了保证精度 Zipkin 所有的时间戳都是微秒，跨度的持续时间依然是微秒。对于客户端和服务端重复上报的 span，因为客户端时发起者，所以在客户端记录时间戳和持续时间。
消息类型链路
消息链路和 rpc 或者 http 调用不同。因为可能有多个消费者，因此生产者和消费者不共享 spanId。并且消息也不存在响应，因此只有消息发送ms 和消息接受 mr。针对消息链路的上报流程如下所示，生产者并不等待请求记录持续时间，而是直接上报，然后消费者们生成子 span，完成后直接上报，由 Zipkin Server 去计算耗时。
Producer Tracer Consumer Tracer
+------------------+ +------------------+
| +--------------+ | +-----------------+ | +--------------+ |
| | TraceContext |======>| Message Headers |========>| TraceContext | |
| +--------------+ | +-----------------+ | +--------------+ |
+--------||--------+ +--------||--------+
start || ||
\/ finish ||
span(context).annotate("ms") \/
.address("ma", broker) span(context).annotate("mr")
.address("ma", broker)
