来聊聊 Jetpack Compose 动画，一篇搞定（上篇）

引言

• Jetpack Compose 作为 Google 近期主推的 Android 开发 UI 框架，得益于其声明式编程的思想以及协程的加持，让 Compose 在开发过程中非常的舒适。
• 前段时间对 Compose 进行了较系统的学习，特地抽出其中动画相关内容，结合官方文档和自身实践经验和大家一起交流。

文章目的：

• 本系列文章分为上下两篇，也是希望在读完文章之后能覆盖 Compose 动画中的 80% 的开发 API 需要以及容易遇到的问题；
• 上篇想跟大家说说 Compose 动画的优点，并着重介绍官方封装好的高级别 API 设计及使用；
• 下篇会聊聊 Compose 动画偏底层的 API 及简单说说动画的触发流程，同时聊聊多个动画的监听及并发执行写法。

知识储备：

• 我希望你在阅读本文前对 Kotlin 协程、Jetpack Compose 基础都有一定的了解~

一、我为什么喜欢用 Compose 写动画？

1.1 声明式编程

• 得益于声明式编程的优势，在大多数的动画类型的选择上，你不需要像原来那样在帧动画、补间动画和属性动画中选择太久；也不需要纠结用 XML 动画还是使用 Animation 类；

• Compose 的动画都用代码的方式写在 @Compose 方法里面，通常只需要确认需要修改的属性（大小、位置、透明度）等，再用合适的动画类型去修改这些属性就可以了。

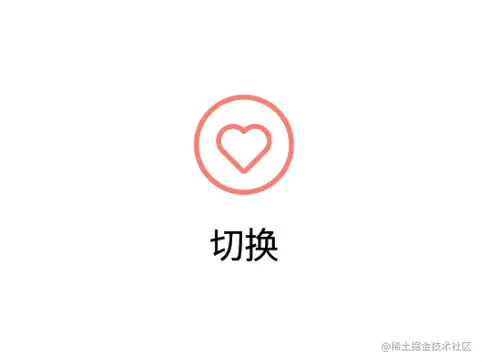

• 我们举个例子：比如下面这个非常简单的动画，点击时会切换图片的尺寸和透明度。

• 如果是命令式编程的写法，我们需要去思考需要使用 ScaleAnimation 、 AlphaAnimation ，再用 AnimationSet 来将动画合并；并且还要同时写出 toBigAnimateSet 和 toSmallAnimateSet ，最后“命令”指定的视图去执行这个动画。

• 而在 Compose 声明式编程的世界里，你只需要在原来的代码基础上，对指定的属性做动画就可以了，让我们来感受一下。

enum class HeartState { SMALL, BIG } // 定义红心的两种类型
var action by remember { mutableStateOf(HeartState.SMALL) } // 指定红心状态（也是动画的触发器）
val animationTransition = updateTransition(targetState = action, label = "") // 创建动画类
// 定义不同状态下的尺寸
val size by animationTransition.animateDp(label = "改变大小") { state ->
    if (state == HeartState.SMALL) 40.dp else 60.dp
}
// 定义不同状态下的透明度
val alpha by animationTransition.animateFloat(label = "改变透明度") { state ->
    if (state == HeartState.SMALL) 0.5f else 1f
}
// 绘制红心
Image(
    modifier = Modifier.size(size = size).alpha(alpha = alpha),
    painter = painterResource(id = R.drawable.heart),
    contentDescription = "heart"
)
// 点击触发状态切换
Text(
    text = "切换",
    modifier = Modifier
        .padding(top = 10.dp, bottom = 50.dp)
        .clickable { action = if (action == HeartState.SMALL) HeartState.BIG else HeartState.SMALL }
)

1.2 封装好的高级API

• Compose 提供了部分高级别、开箱即用的动画API，让我们可以通过少量的代码就可以实现想要的动画。比如一个动画的出现和消失，我们可以通过 Compose 提供的 AnimatedVisibility 来实现。甚至再加一两行代码，控制出场和退场的方式。

var isVisible by remember { mutableStateOf(true) }
AnimatedVisibility(
    visible = isVisible,
    enter = slideInVertically() + fadeIn(), // 水平方向划入 + 渐变展示
    exit = slideOutHorizontally() + fadeOut() // 垂直方向划出 + 渐变隐藏
) {
    Image(
        modifier = Modifier.size(size = 50.dp),
        painter = painterResource(id = R.drawable.heart),
        contentDescription = "heart"
    )
}

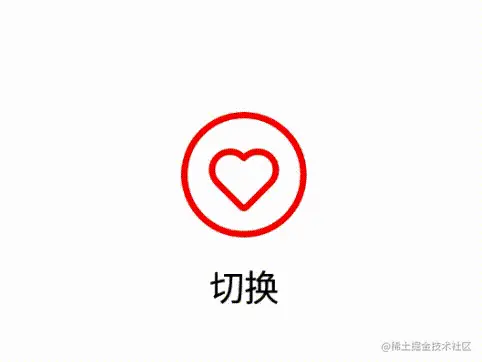

• 那么它就会有这样的效果（很方便吧！）

1.3 工具的支持

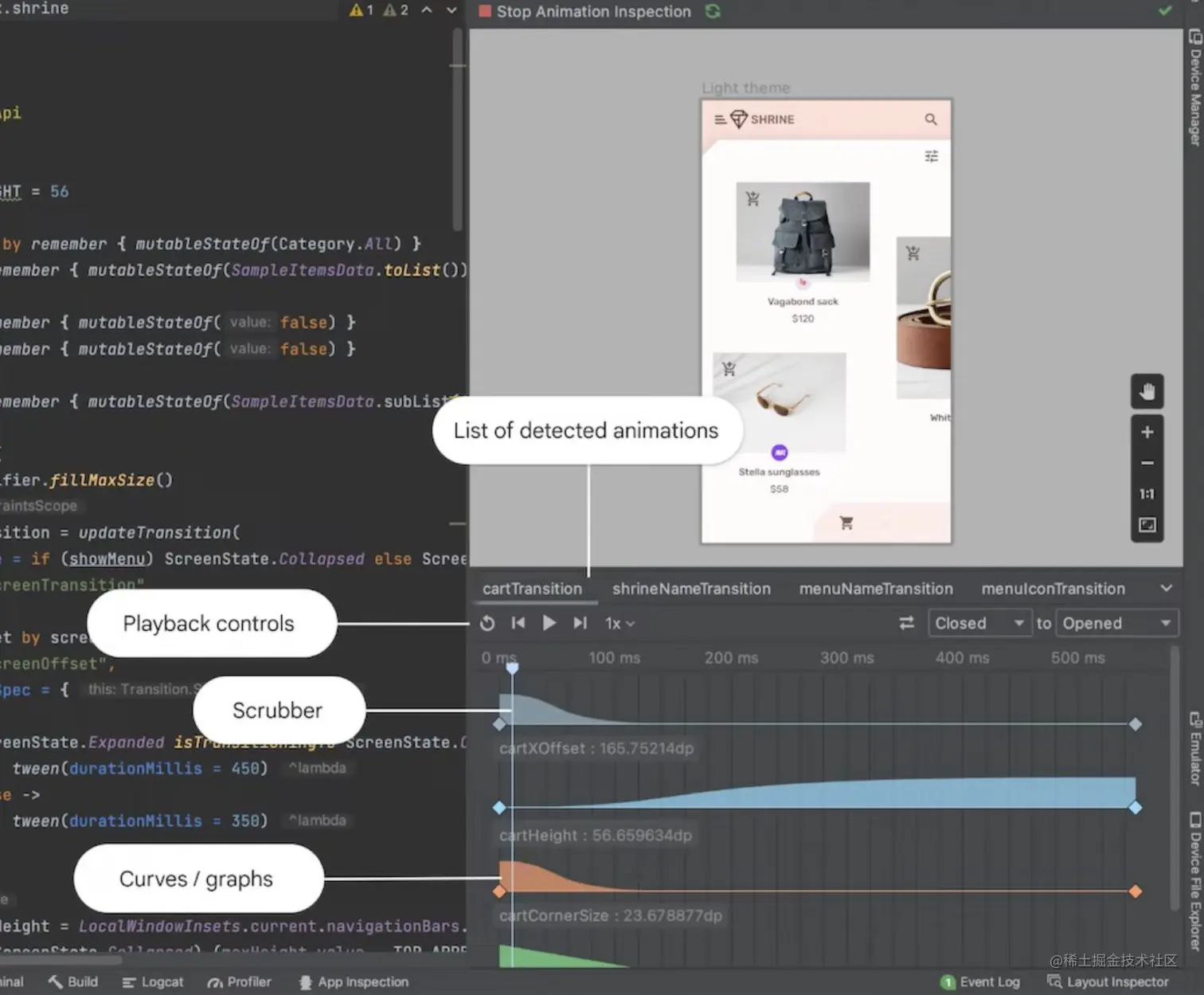

• IDE 对 Compose 动画进行了工具上的支持。通过 Arctic Fox 版本的 Android Studio，我们可以对动画进行逐帧的检查和调试，播放视图从不同状态间切换的动画，并且能非常直观的观察到视图的具体数据，做出精益求精的效果。

• ps：目前版本的 AS 对动画并未完全支持，不过相信后续会继续完善。

  • ✅ AnimateVisibility / updateTransition
  • ❎ AnimatedContent / animate*AsState

二、如何选择合适的动画实现

除了上面提到的 AnimatedVisibility ，Compose还提供了很多封装好的动画，这些 API 经过专门设计，符合 Material Design 运动的最佳做法。接下来，我将会一一介绍。

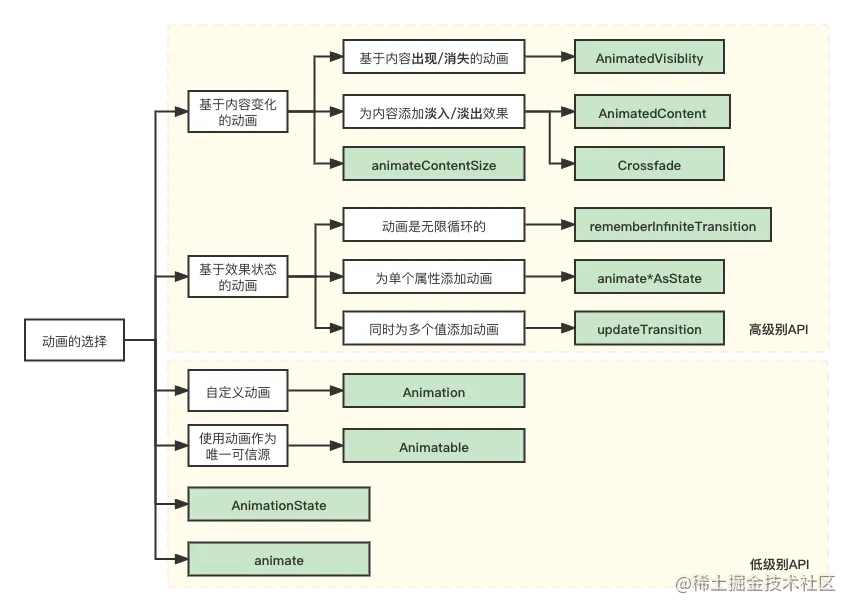

• 具体可以参考下面的这张图，对不同的场景使用不同的 API；
• 本篇文章会带着大家一起学习一下高级别 API 以及相关的内容。

三、基于内容变化的动画

3.1 出现和消失 → 改变内容

• 上面的例子有提到，我们可以直接使用 Compose 提供的 AnimatedVisibility 动画，现在我们来看下具体使用：传送门

@Composable
fun AnimatedVisibility(
    visible: Boolean,
    modifier: Modifier = Modifier,
    enter: EnterTransition = fadeIn() + expandIn(),
    exit: ExitTransition = shrinkOut() + fadeOut(),
    content: @Composable() AnimatedVisibilityScope.() -> Unit
)

• 参数解析：

  • visible ：动画的触发器。当数值从 false → true 时，会执行 enter 动画；相反，会执行 exit 动画；

  • enter ：对象的进入动画，传入 EnterTransition 的子类。Compose 已经封装好高度易用的动画类，如 fade 、 slide 、 scale 、 expand 等；

  • exit ：对象的退出动画，传入 ExitTransition 的子类。上述的进入动画均有一一对应的退出动画；

  • content ：需要执行动画的内容。值得注意的是，当前 content 是定义在 AnimatedVisibilityScope 中的，其中提供了 transition 对象可直接使用，可以理解成时刻同步动画状态的对象，通过 transition 对象，我们可以高度定制化地自定义动画过程中的其他动画。（关于Transition类后面会详细介绍）

  • 使用 AnimatedVisibilityScope 的 transition 来添加自定义动画效果： 例子：在红心出现和消失的同时，我们需要同时改变红心的颜色

var isVisible by remember { mutableStateOf(true) }
AnimatedVisibility(
    visible = isVisible,
    enter = slideInVertically() + fadeIn(),
    exit = slideOutHorizontally() + fadeOut()
) {
  // 此处 transition 是 AnimatedVisibilityScope 中的成员
  val customColor by transition.animateColor(label = "颜色变化") { state ->
    if (state == EnterExitState.Visible) Color.Blue else Color.Red
  }
	Icon(
		modifier = Modifier.size(size = 50.dp),
		painter = painterResource(id = R.drawable.heart),
		tint = customColor,
		contentDescription = "heart"
	)
}

• 一些补充：
  1. 如果需要自定义 AnimatedVisibility 内子项的进出动画，可以使用 Modifier.animateEnterExit 来重新定制动画；
  2. 出现和消失动画对应的是 Native 中的 Visible 和 Gone 状态，在视图消失的时候会带来布局容器的改变；

3.2 淡入和淡出 → 切换内容

• 我们可以优先使用 AnimatedContent 动画，我们来看下具体的使用：传送门

@ExperimentalAnimationApi
@Composable
fun <S> AnimatedContent(
    targetState: S,
    modifier: Modifier = Modifier,
    transitionSpec: AnimatedContentScope<S>.() -> ContentTransform = {
        fadeIn(animationSpec = tween(220, delayMillis = 90)) with fadeOut(animationSpec = tween(90))
    },
    contentAlignment: Alignment = Alignment.TopStart,
    content: @Composable() AnimatedVisibilityScope.(targetState: S) -> Unit
)

• 参数解析：
  • 从 <S> 可以看出这是一个可以适配不同内容类型的泛型方法，可以使用 S 来定义其类型；
  • targetState ：动画的触发器，传入下个阶段的状态。比如内容从 “Hello” 切换到 “world”，“world” 就是此时传入的 targetState ；
  • transitionSpec ：执行动画的规范。当前参数所需要传入的是能返回 ContentTransform 对象的方法；
    1. ContentTransform 的生成一般是调用 with infix方法生成，如下：

    // ContentTransform 的作用是会记录视图的 进入/退出 动画
    infix fun EnterTransition.with(exit: ExitTransition) = ContentTransform(this, exit)


    2. 从签名上看到的 AnimatedContentScope<S>.() -> ContentTransform ，指的是在当前方法内，使用者可以根据 AnimatedContentScope 内的对象返回自己需要的动画规范；
  • contentAlignment ：内容的对齐方式。默认会从向着布局的左上方进入和退出；
• 关于 AnimatedContentScope ：
  • 对于内容切换的动画，在其 Scope 内部，除了会提供监听动画状态的 transition 对象，还会给调用方提供 initialState （变化前的状态） 和 targetState （变化后的状态） ，供我们使用；

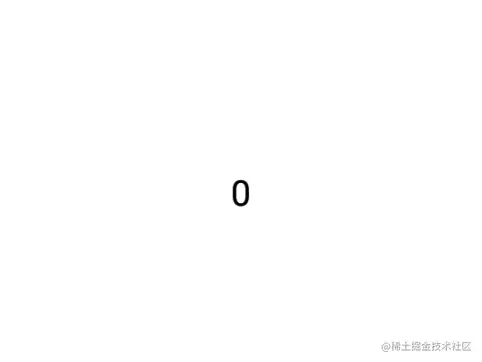

• 接下来我们会简单写一个数字切换的动画：

var count by remember { mutableStateOf(0) } // 初始值为 0
AnimatedContent(
    targetState = count,
    transitionSpec = {
        if (targetState > initialState) {
            // 数字变大时，进入的数字从下往上变深划入，退出的数字从下往上变浅划出
            slideInVertically({ height -> height }) + fadeIn() with slideOutVertically({ height -> -height }) + fadeOut()
        } else {
            // 数字变小时，进入的数字从上往下变深划入，退出的数字从上往下变浅划出
            slideInVertically({ height -> -height }) + fadeIn() with slideOutVertically({ height -> height }) + fadeOut()
        }
    }
) { targetCount ->
    Text(text = "$targetCount")
}
// 启动协程切换数字，达到每 1 秒自动切换的效果
LaunchedEffect(Unit) {
    while (true) {
        if (count == 0) count++ else count--
        delay(1000)
    }
}

• 一些补充：
  1. 你仍可以使用其他高度封装的API来实现内容的切换动画，如 animateContentSize （动画效果实现视图的尺寸变化） 和 Crossfade （淡入淡出效果实现布局切换）；
  2. 你还可以结合 using 和 SizeTransform 来定义切换过程中的尺寸变化，此处不作详述。

infix fun ContentTransform.using(sizeTransform: SizeTransform?)

四、基于效果状态的动画

4.1 视图单个属性的变化

• animate*AsState 是一个非常简单的 API，只需要提供最终值，API 就会从当前值开始播放动画；
• Compose 对 Float 、 Color 、 Dp 、 Size 、 Offset 、 Rect 、 Int 、 IntOffset 和 IntSize 等基本类型都提供了 animate*AsState 方法，我们举 animateFloatAsState 为例

@Composable
fun animateFloatAsState(
    targetValue: Float,
    animationSpec: AnimationSpec<Float> = defaultAnimation,
    visibilityThreshold: Float = 0.01f,
    finishedListener: ((Float) -> Unit)? = null
): State<Float>

• 参数解析：

  • targetValue ：动画的触发器。当这个值发生变化时，就会触发动画的执行；
  • animationSpec ：执行动画的规范。后续会细讲。
  • visibilityThreshold ：判断是否已经靠近目标数值的阈值。
  • finishedListener ：动画结束监听器。

• 从参数上都是非常容易理解的，篇幅原因不作例子介绍。

4.2 视图多个属性的变化

• 对于一个需要同时修改多个属性的视图，我们建议采用 updateTransition 。
• 这里的思路是，将视图划分为不同的状态，然后通过状态的变化计算出不同状态下的属性值。

@Composable
fun <T> updateTransition(targetState: T, label: String? = null): Transition<T>

• 同样的， targetState 是动画的触发器，其类型可以是我们自定义的不同状态；
• 可以看到，这个方法返回的是 Transition<T> 对象，而此类型也提供了返回不同类型的 animate* 方法，和上述的 animate*AsState 类似。
• 代码例子可见本文开头。

4.3 对于自定义类型的属性变化

• 无论是 animate*AsState 还是 Transition.animate* ，我们都会遇到变化的属性为自定义类型（非基本类型） 的情况。Compose 提供了便捷的 API 供我们自定义变化规则。而他就是 TwoWayConverter ；
• 先来看下他会在哪用到

@Composable
fun <T, V : AnimationVector> animateValueAsState(
    targetValue: T,
    typeConverter: TwoWayConverter<T, V>,
    // ...
): State<T>

@Composable
inline fun <S, T, V : AnimationVector> Transition<S>.animateValue(
    typeConverter: TwoWayConverter<T, V>,
    // ...
): State<T>

• convert 的含义是“转换”，而 TwoWayConverter 的作用是定义一个 自定义类型 转成 N个浮点值 来执行动画，再将动画返回的 N个浮点值 转成 自定义类型 的过程。
• 我们看下 animateRectAsState 的源码，就可以很容易理解上面这句话。

// 1.可以看到 animate*AsState 内部执行的都是 animateValueAsState
@Composable
fun animateRectAsState( /* ... */): State<Rect> {
    return animateValueAsState(
        targetValue, Rect.VectorConverter, animationSpec, finishedListener = finishedListener
    )
}
// 2.对于当前方法，传入的 TwoWayConverter 是 Rect.VectorConverter
private val RectToVector: TwoWayConverter<Rect, AnimationVector4D> =
TwoWayConverter(
    convertToVector = { AnimationVector4D(it.left, it.top, it.right, it.bottom) },
    convertFromVector = { Rect(it.v1, it.v2, it.v3, it.v4) }
)
// 3.TwoWayConverter<T, V>的类型接收两个参数，T指的是原来的类型，V指的是需要中转的类型；
// AnimationVector4D 指的是使用持有 4 个浮点值的 Vector 进行中转；
// 整个过程就是 Rect -> AnimationVector4D -> Rect，非常容易理解。

4.4 AnimationSpec

• AnimationSpec 指的是动画规范，定义了动画以怎样的规则运行。官方定义了以下几种常用的 API，我们可以简单看一下。传送门

API	含义	属性
spring	弹窗动画	dampingRatio：定义弹簧的弹性，可选参数如Spring.DampingRatioHighBouncy；stiffness：定义弹簧向结束值移动的速度，可选参数如 Spring.StiffnessMedium
tween	定时动画	durationMillis：定义动画的持续时间；delayMillis：定义动画开始的延迟时间；easing：定义起始值和结束值之间的动画效果，如LinearOutSlowInEasing
keyframe	关键帧动画	同 tween
repeatable	重复动画	iterations：迭代次数；animation：需要重复执行的动画；repeatMode：重复的模式，如从头开始 (RepeatMode.Restart) 还是从结尾开始 (RepeatMode.Reverse)

五、对相同的动画进行封装的最佳实践

在一些相同的场景下，对于不同的视图执行的对象是一样的，这时候我们就应该对相同的部分进行抽离。当然，这一切都是有办法的，并不是直接抽函数那么简单。

• 我们将用文章开头的例子进行实践。

1. 我们可以对动画需要修改的属性进行封装。比如红心的尺寸（size）和透明度（alpha）

// 注意这里传入的是 State 对象，这样才能保证视图能够在重组过程中被持续刷新
private class AnimateTransitionData(size: State<Dp>, alpha: State<Float>) {
    val size by size // kotlin 的语法糖，同名委托表示取值
    val alpha by alpha
}

2. 创建返回上述对象的方法，将动画逻辑进行封装

@Composable
private fun updateTransitionData(targetState: HeartState): AnimateTransitionData {
    val transition = updateTransition(targetState = targetState, label = "")
    // 定义不同状态下的尺寸
    val size = transition.animateDp(label = "改变大小") { state ->
        if (state == HeartState.SMALL) 40.dp else 60.dp
    }
    // 定义不同状态下的透明度
    val alpha = transition.animateFloat(label = "改变透明度") { state ->
        if (state == HeartState.SMALL) 0.5f else 1f
    }
// 此处将 transition 对象作为 remember 的入参，表明每当 transitio 更新，都会触发 AnimateTransitionData 的更新和返回
    return remember(transition) { AnimateTransitionData(size, alpha) }
}

3. 将方法执行套入原来的结构中

var action by remember { mutableStateOf(HeartState.SMALL) }
val data = updateTransitionData(action)
// 绘制红心
Image(
    modifier = Modifier
        .size(size = data.size)
        .alpha(alpha = data.alpha),
    painter = painterResource(id = R.drawable.heart),
    contentDescription = "heart"
)

六、小结

1. 了解了 Compose 开发动画的一些优点：基于声明式编程的 API 设计；提供了基于 Material Design 的高级 API 封装；IDE 新功能的支持；
2. 了解了怎么写基于内容变化的动画：如控制内容出现隐藏的 AnimatedVisibility 、控制内容变化的 AnimatedContent 和 Crossfade 等；
3. 了解了怎么写基于状态变化的动画；如控制单状态变化的 animate*AsState 、控制多状态变化的 updateTransition 等；
4. 了解了提供给非基本类型使用的类型转换器 TwoWayConverter ；
5. 了解了对相同动画逻辑代码进行封装的最佳实践；
