nginx 负载均衡【2】

徐小白
275 阅读8分钟

「这是我参与11月更文挑战的第21天，活动详情查看：2021最后一次更文挑战」。

往期文章:

nginx 七层负载均衡

Nginx要实现七层负载均衡需要用到proxy_pass代理模块配置。Nginx默认安装支持这个模块，我们不需要再做任何处理。Nginx的负载均衡是在Nginx的反向代理基础上把用户的请求根据指定的算法分发到一组【upstream虚拟服务池】。

Nginx七层负载均衡的指令

upstream指令

该指令是用来定义一组服务器，它们可以是监听不同端口的服务器，并且也可以是同时监听TCP和Unix socket的服务器。服务器可以指定不同的权重，默认为1。

语法upstream name {...}
默认值—
位置http
server指令

该指令用来指定后端服务器的名称和一些参数，可以使用域名、IP、端口或者unix socket

语法server name [paramerters]
默认值—
位置upstream

Nginx七层负载均衡的实现流程


服务端设置

server {
    listen   9001;
    server_name localhost;
    default_type text/html;
    location /{
        return 200 '<h1>192.168.200.146:9001</h1>';
    }
}
server {
    listen   9002;
    server_name localhost;
    default_type text/html;
    location /{
        return 200 '<h1>192.168.200.146:9002</h1>';
    }
}
server {
    listen   9003;
    server_name localhost;
    default_type text/html;
    location /{
        return 200 '<h1>192.168.200.146:9003</h1>';
    }
}

负载均衡器设置

upstream backend{
    server 192.168.200.146:9001;
    server 192.168.200.146:9002;
    server 192.168.200.146:9003;
}
server {
    listen 8083;
    server_name localhost;
    location /{
        proxy_pass http://backend;
    }
}

负载均衡状态

代理服务器在负责均衡调度中的状态有以下几个：

状态概述
down当前的server暂时不参与负载均衡
backup预留的备份服务器
max_fails允许请求失败的次数
fail_timeout经过max_fails失败后, 服务暂停时间
max_conns限制最大的接收连接数
down

down:将该服务器标记为永久不可用，那么该代理服务器将不参与负载均衡。

upstream backend{
    server 192.168.200.146:9001 down;
    server 192.168.200.146:9002
    server 192.168.200.146:9003;
}
server {
    listen 8083;
    server_name localhost;
    location /{
        proxy_pass http://backend;
    }
}

该状态一般会对需要停机维护的服务器进行设置。

backup

backup:将该服务器标记为备份服务器，当主服务器不可用时，将用来传递请求。

upstream backend{
    server 192.168.200.146:9001 down;
    server 192.168.200.146:9002 backup;
    server 192.168.200.146:9003;
}
server {
    listen 8083;
    server_name localhost;
    location /{
        proxy_pass http://backend;
    }
}

此时需要将9003端口的访问禁止掉来模拟下唯一能对外提供访问的服务宕机以后，backup的备份服务器就要开始对外提供服务，此时为了测试验证，我们需要使用防火墙来进行拦截。

介绍一个工具firewall-cmd,该工具是Linux提供的专门用来操作firewall的。

查询防火墙中指定的端口是否开放

firewall-cmd --query-port=9001/tcp

如何开放一个指定的端口

firewall-cmd --permanent --add-port=9002/tcp

批量添加开发端口

firewall-cmd --permanent --add-port=9001-9003/tcp

如何移除一个指定的端口

firewall-cmd --permanent --remove-port=9003/tcp

重新加载

firewall-cmd --reload

其中

--permanent表示设置为持久

--add-port表示添加指定端口

--remove-port表示移除指定端口

max_conns

max_conns=number:用来设置代理服务器同时活动链接的最大数量，默认为0，表示不限制，使用该配置可以根据后端服务器处理请求的并发量来进行设置，防止后端服务器被压垮。

max_fails和fail_timeout

max_fails=number:设置允许请求代理服务器失败的次数，默认为1。

fail_timeout=time:设置经过max_fails失败后，服务暂停的时间，默认是10秒。

upstream backend{
    server 192.168.200.133:9001 down;
    server 192.168.200.133:9002 backup;
    server 192.168.200.133:9003 max_fails=3 fail_timeout=15;
}
server {
    listen 8083;
    server_name localhost;
    location /{
        proxy_pass http://backend;
    }
}

负载均衡策略

介绍完Nginx负载均衡的相关指令后，我们已经能实现将用户的请求分发到不同的服务器上，那么除了采用默认的分配方式以外，我们还能采用什么样的负载算法?

Nginx的upstream支持如下六种方式的分配算法，分别是:

算法名称说明
轮询默认方式
weight权重方式
ip_hash依据ip分配方式
least_conn依据最少连接方式
url_hash依据URL分配方式
fair依据响应时间方式
轮询

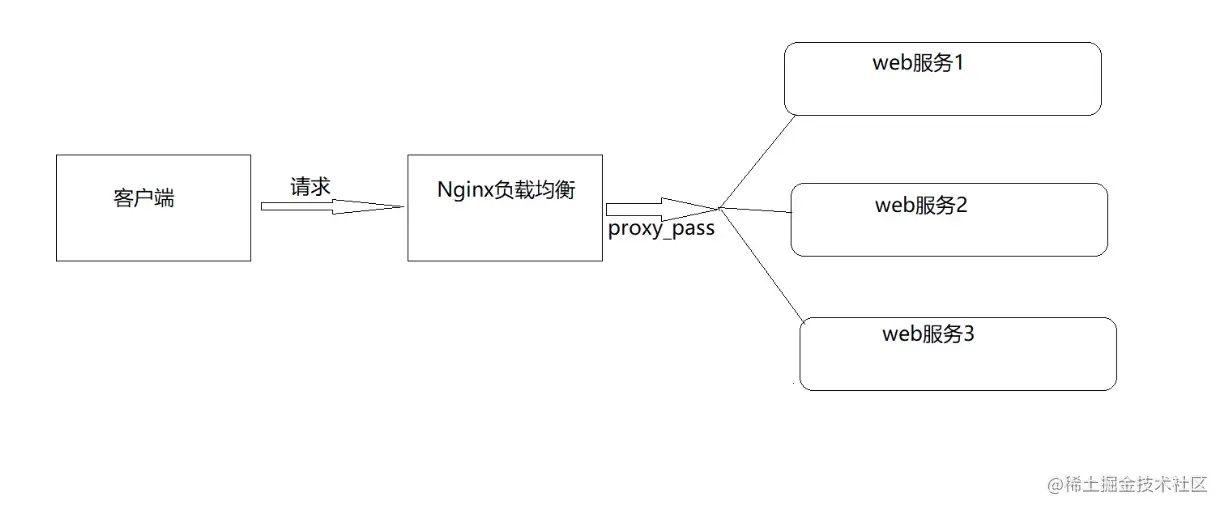

是upstream模块负载均衡默认的策略。每个请求会按时间顺序逐个分配到不同的后端服务器。轮询不需要额外的配置。

upstream backend{
    server 192.168.200.146:9001;
    server 192.168.200.146:9002;
    server 192.168.200.146:9003;
}
server {
    listen 8083;
    server_name localhost;
    location /{
        proxy_pass http://backend;
    }
}
weight加权[加权轮询]

weight=number:用来设置服务器的权重，默认为1，权重数据越大，被分配到请求的几率越大；该权重值，主要是针对实际工作环境中不同的后端服务器硬件配置进行调整的，所有此策略比较适合服务器的硬件配置差别比较大的情况。

upstream backend{
    server 192.168.200.146:9001 weight=10;
    server 192.168.200.146:9002 weight=5;
    server 192.168.200.146:9003 weight=3;
}
server {
    listen 8083;
    server_name localhost;
    location /{
        proxy_pass http://backend;
    }
}
ip_hash

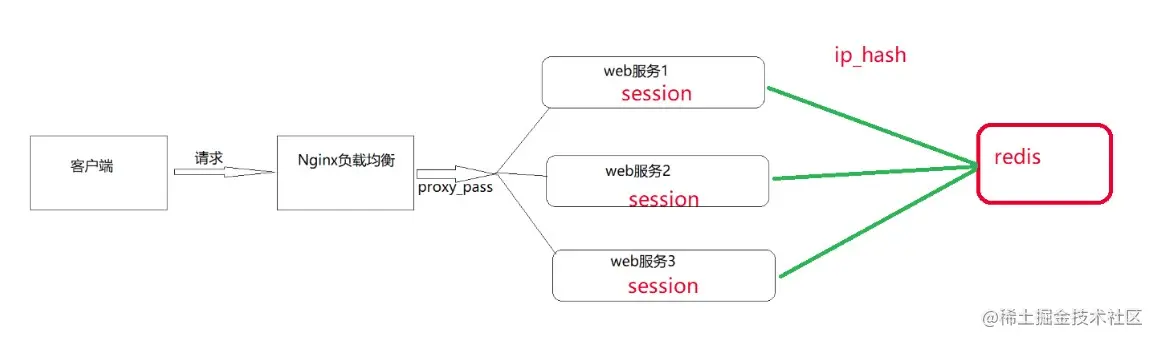

当对后端的多台动态应用服务器做负载均衡时，ip_hash指令能够将某个客户端IP的请求通过哈希算法定位到同一台后端服务器上。这样，当来自某一个IP的用户在后端Web服务器A上登录后，在访问该站点的其他URL，能保证其访问的还是后端web服务器A。

语法ip_hash;
默认值—
位置upstream
upstream backend{
    ip_hash;
    server 192.168.200.146:9001;
    server 192.168.200.146:9002;
    server 192.168.200.146:9003;
}
server {
    listen 8083;
    server_name localhost;
    location /{
        proxy_pass http://backend;
    }
}

需要额外多说一点的是使用ip_hash指令无法保证后端服务器的负载均衡，可能导致有些后端服务器接收到的请求多，有些后端服务器接收的请求少，而且设置后端服务器权重等方法将不起作用。


least_conn

最少连接，把请求转发给连接数较少的后端服务器。轮询算法是把请求平均的转发给各个后端，使它们的负载大致相同；但是，有些请求占用的时间很长，会导致其所在的后端负载较高。这种情况下，least_conn这种方式就可以达到更好的负载均衡效果。

upstream backend{
    least_conn;
    server 192.168.200.146:9001;
    server 192.168.200.146:9002;
    server 192.168.200.146:9003;
}
server {
    listen 8083;
    server_name localhost;
    location /{
        proxy_pass http://backend;
    }
}

此负载均衡策略适合请求处理时间长短不一造成服务器过载的情况。


url_hash

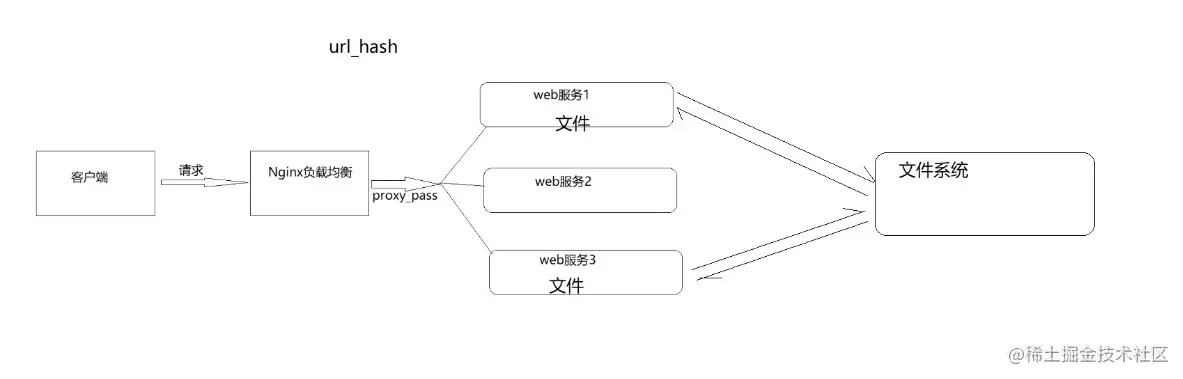

按访问url的hash结果来分配请求，使每个url定向到同一个后端服务器，要配合缓存命中来使用。同一个资源多次请求，可能会到达不同的服务器上，导致不必要的多次下载，缓存命中率不高，以及一些资源时间的浪费。而使用url_hash，可以使得同一个url（也就是同一个资源请求）会到达同一台服务器，一旦缓存住了资源，再此收到请求，就可以从缓存中读取。

upstream backend{
    hash &request_uri;
    server 192.168.200.146:9001;
    server 192.168.200.146:9002;
    server 192.168.200.146:9003;
}
server {
    listen 8083;
    server_name localhost;
    location /{
        proxy_pass http://backend;
    }
}

访问如下地址：

http://192.168.200.133:8083/a
http://192.168.200.133:8083/b
http://192.168.200.133:8083/c


fair

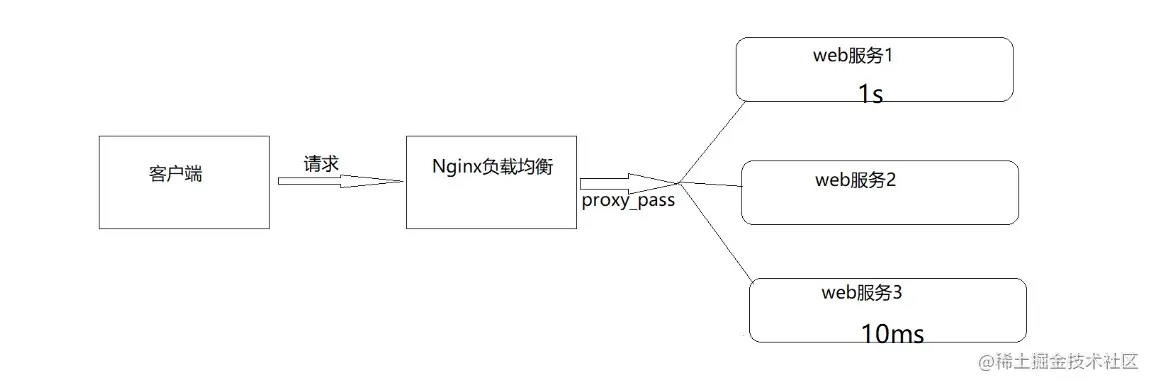

fair采用的不是内建负载均衡使用的轮换的均衡算法，而是可以根据页面大小、加载时间长短智能的进行负载均衡。那么如何使用第三方模块的fair负载均衡策略。

upstream backend{
    fair;
    server 192.168.200.146:9001;
    server 192.168.200.146:9002;
    server 192.168.200.146:9003;
}
server {
    listen 8083;
    server_name localhost;
    location /{
        proxy_pass http://backend;
    }
}

但是如果直接使用会报错，因为fair属于第三方模块实现的负载均衡。需要添加nginx-upstream-fair,如何添加对应的模块:

  1. 下载nginx-upstream-fair模块
下载地址为:
    https://github.com/gnosek/nginx-upstream-fair
  1. 将下载的文件上传到服务器并进行解压缩
unzip nginx-upstream-fair-master.zip
  1. 重命名资源
mv nginx-upstream-fair-master fair
  1. 使用./configure命令将资源添加到Nginx模块中
./configure --add-module=/root/fair
  1. 编译
make

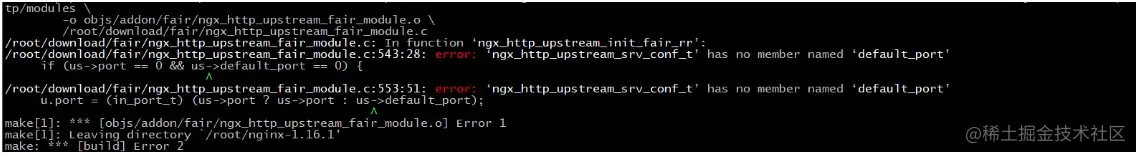

编译可能会出现如下错误，ngx_http_upstream_srv_conf_t结构中缺少default_port


解决方案:

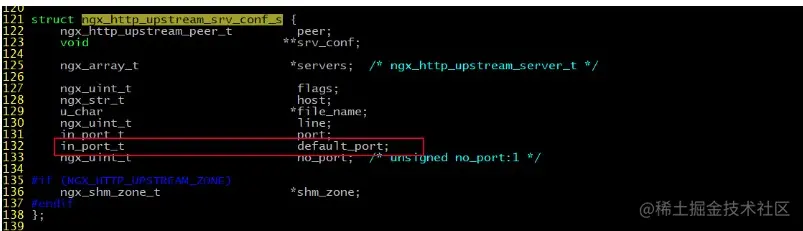

在Nginx的源码中 src/http/ngx_http_upstream.h,找到ngx_http_upstream_srv_conf_s，在模块中添加添加default_port属性

in_port_t      default_port


然后再进行make.

  1. 更新Nginx

6.1 将sbin目录下的nginx进行备份

mv /usr/local/nginx/sbin/nginx /usr/local/nginx/sbin/nginxold

6.2 将安装目录下的objs中的nginx拷贝到sbin目录

cd objs
cp nginx /usr/local/nginx/sbin

6.3 更新Nginx

cd ../
make upgrade
  1. 编译测试使用Nginx

负载均衡案例

案例一：对所有请求实现一般轮询规则的负载均衡
upstream backend{
    server 192.168.200.146:9001;
    server 192.168.200.146:9002;
    server 192.168.200.146:9003;
}
server {
    listen 8083;
    server_name localhost;
    location /{
        proxy_pass http://backend;
    }
}
案例二：对所有请求实现加权轮询规则的负载均衡
upstream backend{
    server 192.168.200.146:9001 weight=7;
    server 192.168.200.146:9002 weight=5;
    server 192.168.200.146:9003 weight=3;
}
server {
    listen 8083;
    server_name localhost;
    location /{
        proxy_pass http://backend;
    }
}
案例三：对特定资源实现负载均衡
upstream videobackend{
    server 192.168.200.146:9001;
    server 192.168.200.146:9002;
}
upstream filebackend{
    server 192.168.200.146:9003;
    server 192.168.200.146:9004;
}
server {
    listen 8084;
    server_name localhost;
    location /video/ {
        proxy_pass http://videobackend;
    }
    location /file/ {
        proxy_pass http://filebackend;
    }
}
案例四：对不同域名实现负载均衡
upstream testAbackend{
    server 192.168.200.146:9001;
    server 192.168.200.146:9002;
}
upstream testBbackend{
    server 192.168.200.146:9003;
    server 192.168.200.146:9004;
}
server {
    listen  8085;
    server_name www.testA.cn;
    location / {
        proxy_pass http://testAbackend;
    }
}
server {
    listen  8086;
    server_name www.testB.cn;
    location / {
        proxy_pass http://testBbackend;
    }
}
案例五：实现带有URL重写的负载均衡
upstream backend{
    server 192.168.200.146:9001;
    server 192.168.200.146:9002;
    server 192.168.200.146:9003;
}
server {
    listen  80;
    server_name localhost;
    location /file/ {
        rewrite ^(/file/.*) /server/$1 last;
    }
    location / {
        proxy_pass http://backend;
    }
}
