前言

本系列往期文章:

  1. 【vue-cesium】在vue上使用cesium开发三维地图(一)
  2. 【vue-cesium】在vue上使用cesium开发三维地图(二)
  3. 【vue-cesium】在vue上使用cesium开发三维地图(二)续
  4. 【vue-cesium】在vue上使用cesium开发三维地图(三)
  5. 【vue-cesium】在vue上使用cesium开发三维地图(四)地图加载
  6. 【vue-cesium】在vue上使用cesium开发三维地图(五)点位加载

常见webgis的功能如下图:

image.png 今天讲下点位弹框

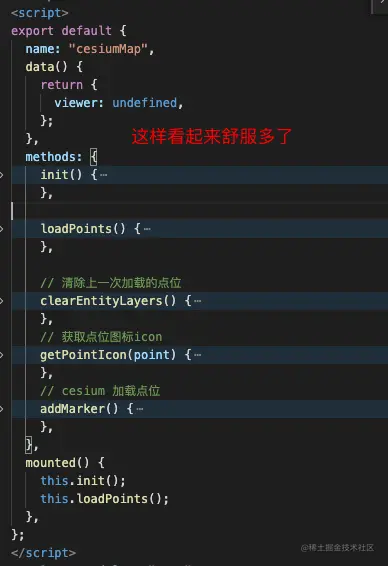

优化下昨天的代码

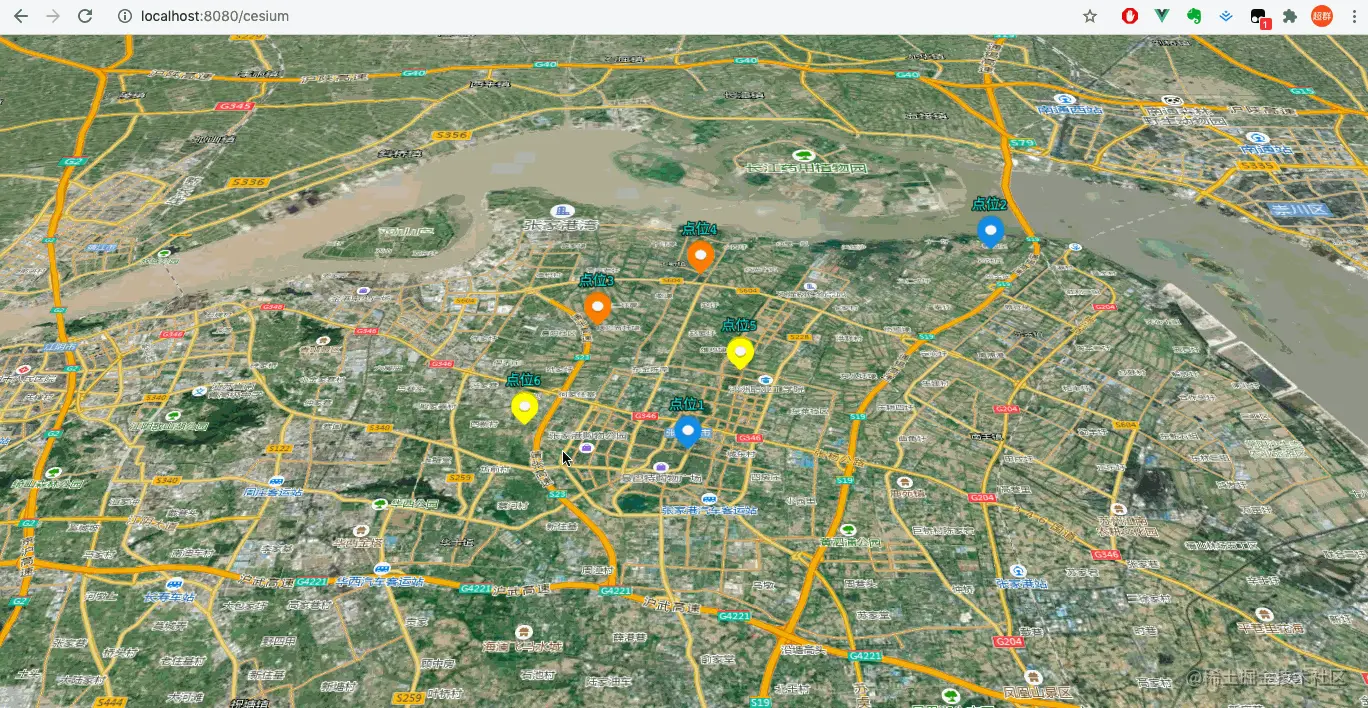

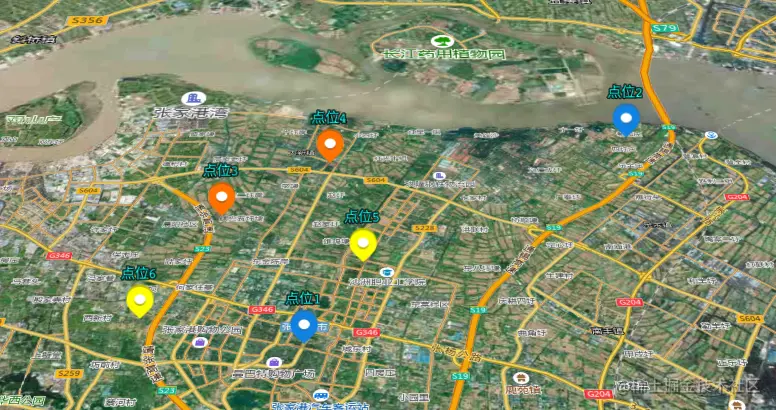

在讲今天的之前,我们先把昨天的代码优化下 优化后的效果:


为了更贴近真实项目,模拟数据我用axios调接口的方式来获取点位的数据,安装axios的方法,我写在了这里【vue起步】快速搭建vue项目引入第三方插件

并且模拟的json数据,我也写在了这篇文章里,大家可以去看下

开始优化

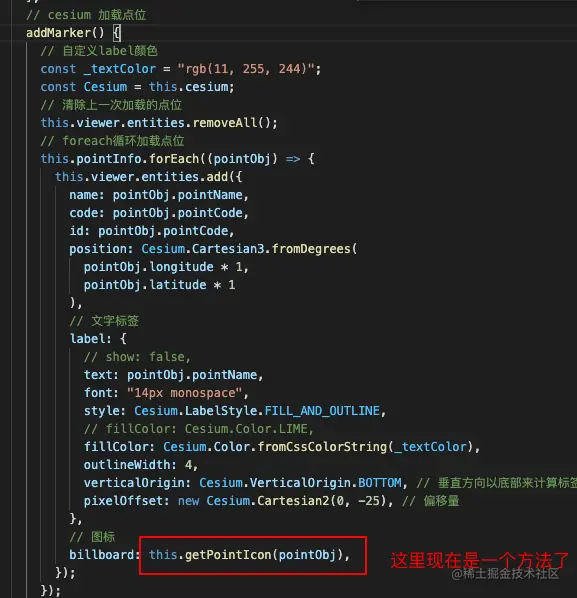

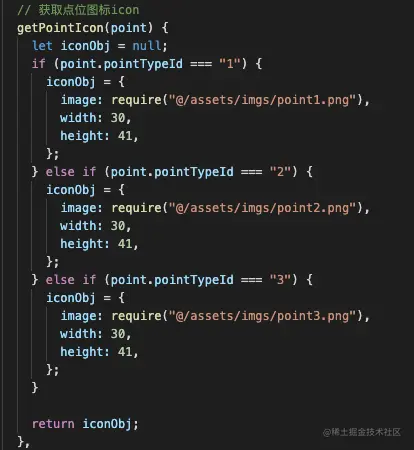

之前说过,实际环境中,会有不同的点位,所以需要按照点位类型来展示不同的点位图标 我们把点位图标给写成一个可以判断点位类型的方法

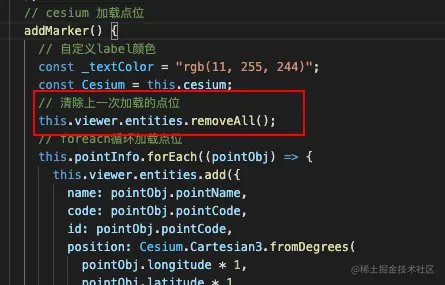

清除上一次的点位数据,也改成一个方法

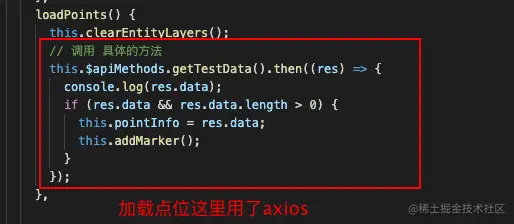

加载点位的方法,这里用了axios



点位弹框

效果如下: cesiumPopup.gif

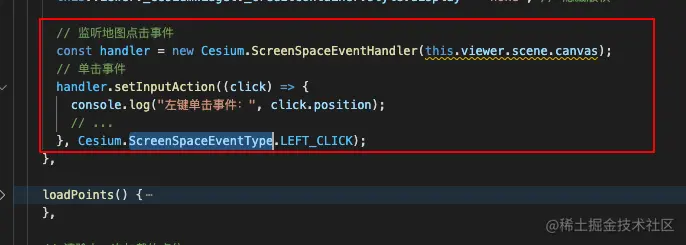

正片开始,点击事件

点位弹框是点击之后才出来了,所以我们现在要做的第一件事,就是搞定cesium的点击事件

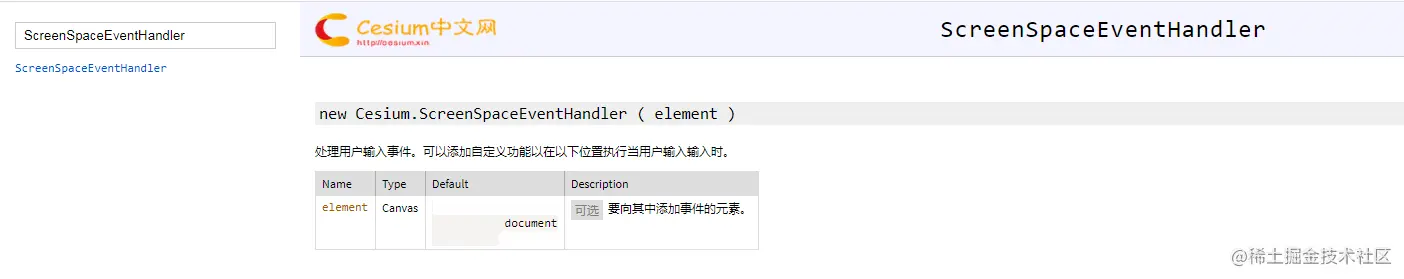

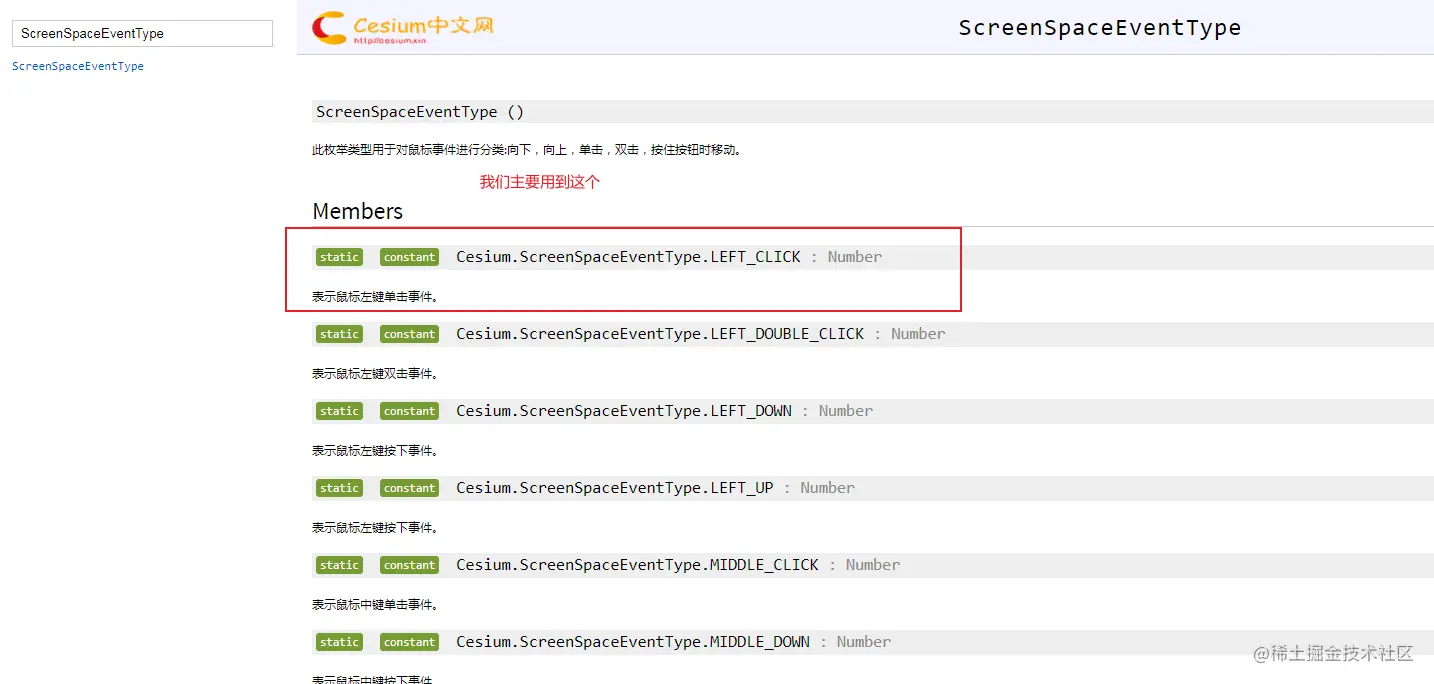

ScreenSpaceEventHandler 3B3872BF-80BD-42AA-B739-5AB6F87E4F86.png ScreenSpaceEventType 018137B3-4863-4441-B9C6-5E77C91BBA6D.png

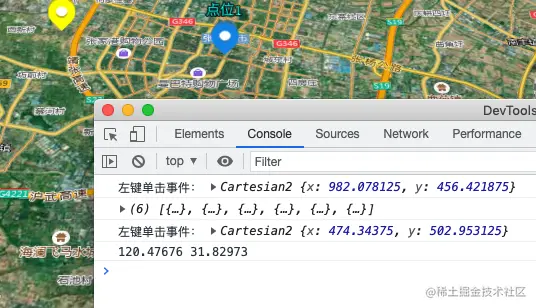

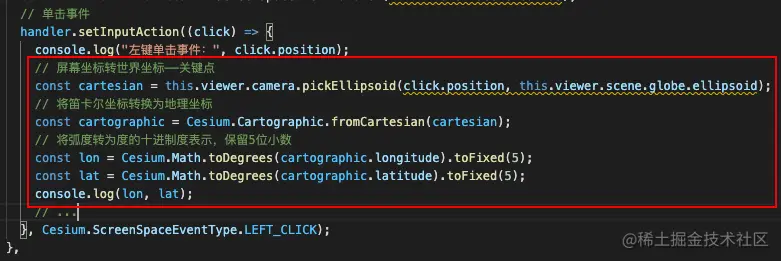

经纬度获取

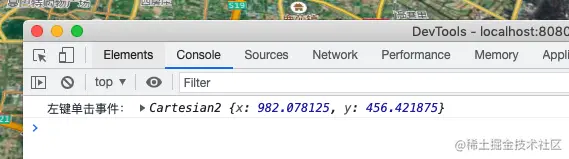

弹窗的实现效果是点击某个存在的点模型后在点的右侧打开,原理是通过获取点击点的屏幕坐标,将坐标的yx分别赋值给divtopleft属性。我们现在要先拿到屏幕坐标。



下面是创建弹框相关

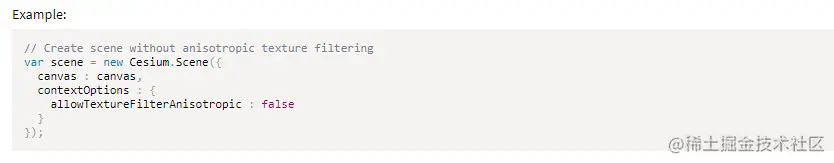

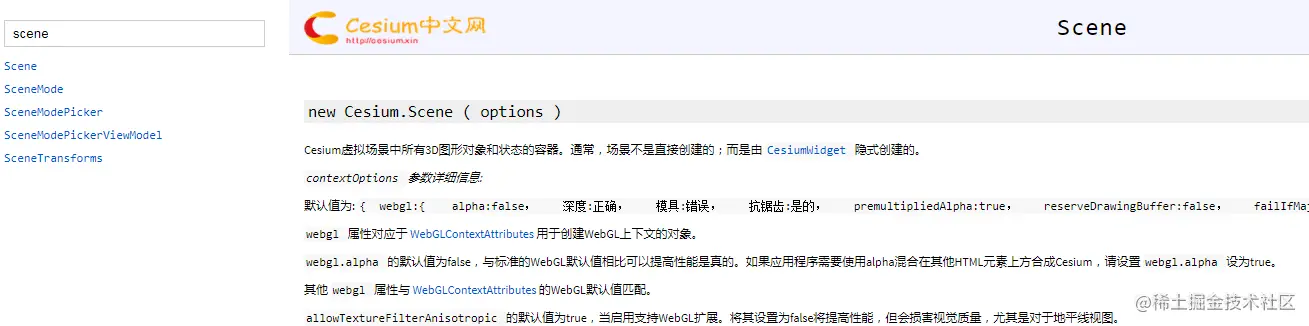

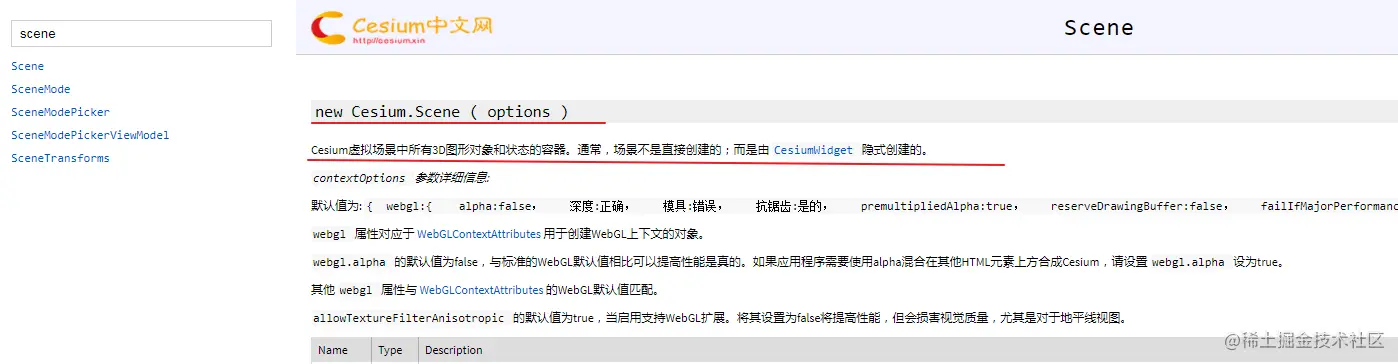

此处用到了cesiumAPI的Sence




点位弹框的显示隐藏,用到了jquery,也安装一下,参考【vue起步】快速搭建vue项目引入第三方插件

1.创建弹窗div

创建弹框,两种方式,大家按照各自的实际情况来选择:

  1. 可以直接在html中创建一个<div>我是弹框</div>的标签,然后弹框的内容通过js往里面添加
  2. 也可以直接通过js的方法 document.createElement('div');的方法,在js中创建html标签,进而构造出弹框来

因为我们是vue开发组件思维更适合我们的这个场景,我们就选用第一种方式,在html里面创建一个<div>我是弹框</div>标签,弹框里面的内容可能根据业务不同,展示的内容页不同,这个内容我们就通过组件的方式引进来,而且这种方式,也避免了在同一个.vue文件中,写大量的代码,避免了后期查看代码的复杂性。

<template>
  <div id="container" class="box">
    <div id="cesiumContainer"></div>
    <!-- 地图气泡弹框 -->
    <div class="" id="one">
        <module1Popup :pointInfo="popData" ref="popUp"/>
    </div>
  </div>
</template>

<script>
import cesiumPopup from "./cesiumPopup.vue";

export default {
  name: 'HelloWorld',
  components: {
    cesiumPopup
  },
  ...
};
</script>

如果弹框里面还要加其他的东西,我还可以再接着引入其他的组件,丰富弹框的内容,这样岂不美滋滋

开始

html部分需要加上弹框

<template>
  <div id="container" class="box">
    <div id="cesiumContainer"></div>
    <!-- 地图弹框 -->
    <div class="dynamic-layer" id="one">
      <div class="line"></div>
      <div class="main">
        <cesiumPopup :pointInfo="popData" ref="popUp" />
      </div>
    </div>
  </div>
</template>

css部分需要设置样式

// ---------------------------------------------------------- 弹框样式 ------------------------------------------------------
.dynamic-layer {
  display: none;
  user-select: none;
  pointer-events: none;
  position: fixed;
  top: 0;
  left: 0;
  width: 534px;
  // width: 100%; // 这里设置成100%,打算在组件内根据内容设置具体的宽度实践 发现无效
  z-index: 99990;
}
.dynamic-layer .line {
  position: absolute;
  left: 0;
  width: 0;
  /* height: 100px; */
  bottom: 0;
  /* background: url(./img/line.png); */
}
.dynamic-layer .main {
  display: none;
  position: absolute;
  top: 0;
  left: 30px;
  right: 0;
  /* bottom: 100px; */
  transform: translateY(-100%);
  background: url(~@/assets/map/layer_border.png) no-repeat;
  background-size: 100% 100%;
  color: white;
  padding: 20px 20px 20px 20px;
  font-size: 14px;
  user-select: text;
  pointer-events: auto;
  background-color: rgba(3,22,37,.85);
}
// ---------------------------------------------------------- 弹框样式 ------------------------------------------------------

大头戏js部分,需要注意的地方都写了注释,大家放心食用

  methods: {
  init() {
      ...

      // 监听地图点击事件
      const handler = new Cesium.ScreenSpaceEventHandler(this.viewer.scene.canvas);
      // 单击事件
      handler.setInputAction((click) => {
        console.log("左键单击事件:", click.position);
        // 屏幕坐标转世界坐标——关键点
        const cartesian = this.viewer.camera.pickEllipsoid(click.position, this.viewer.scene.globe.ellipsoid);
        // 将笛卡尔坐标转换为地理坐标
        const cartographic = Cesium.Cartographic.fromCartesian(cartesian);
        // 将弧度转为度的十进制度表示,保留5位小数
        const lon = Cesium.Math.toDegrees(cartographic.longitude).toFixed(5);
        const lat = Cesium.Math.toDegrees(cartographic.latitude).toFixed(5);
        console.log(lon, lat);

        // 获取地图上的点位实体(entity)坐标
        const pick = this.viewer.scene.pick(click.position);
        // 如果pick不是undefined,那么就是点到点位了
        if (pick && pick.id) {
          // 定位到地图中心
          // this.locationToCenter(lon, lat);
          console.log(pick.id);
          const data = {
            layerId: "layer1", // 英文,且唯一,内部entity会用得到
            lon: lon,
            lat: lat,
            element: "#one", // 弹框的唯一id
            boxHeightMax: 0, // 中间立方体的最大高度
          };

          this.$("#one").css("z-index", 9990);
          this.showDynamicLayer(this.viewer, data, () => { // 回调函数 改变弹窗的内容;
            this.popData.title = pick.id.name;
            this.popData.pointId = pick.id.id;
          });
          // 调用弹框的默认方法
          this.$refs.popUp.defalutSetting();
        } else {
          // 移除弹框
          if (document.querySelector("#one")) {
            this.removeDynamicLayer(this.viewer, { element: "#one" });
            this.$("#one").css("z-index", -1);
          }
        }
      }, Cesium.ScreenSpaceEventType.LEFT_CLICK);
    },
  ...
    // 创建一个动态实体弹窗
    showDynamicLayer(viewer, data, callback) {
      /* 弹窗的dom操作--默认必须*/
      this.$(data.element).css({ opacity: 0 }); // 使用hide()或者display是不行的 因为cesium是用pre定时重绘的div导致 left top display 会一直重绘
      this.$(".dynamic-layer .line").css({ width: 0 });
      this.$(data.element).find(".main").hide(0);
      /* 弹窗的dom操作--针对性操作*/
      callback();

      // 添加div弹窗
      const lon = data.lon * 1, lat = data.lat * 1;
      // data.boxHeightMax为undef也没事
      var divPosition = this.cesium.Cartesian3.fromDegrees(lon, lat, data.boxHeightMax);
      this.$("#one").css({ opacity: 1 });
      this.$("#one").find(".line").animate({
        width: 50 // 线的宽度
      }, 500, () => {
        this.$("#one").find(".main").fadeIn(500);
      });
      // 当为true的时候,表示当element在地球背面会自动隐藏。默认为false,置为false,不会这样。但至少减轻判断计算压力
      this.creatHtmlElement(viewer, data.element, divPosition, [10, -0], true);
    },

    // 创建一个 htmlElement元素 并且,其在earth背后会自动隐藏
    creatHtmlElement(viewer, element, position, arr, flog) {
      const Cesium = this.cesium;
      var ele = document.querySelector(element);
      var scratch = new Cesium.Cartesian2(); // cesium二维笛卡尔 笛卡尔二维坐标系就是我们熟知的而二维坐标系;三维也如此
      var scene = viewer.scene, camera = viewer.camera;
      scene.preRender.addEventListener(() => {

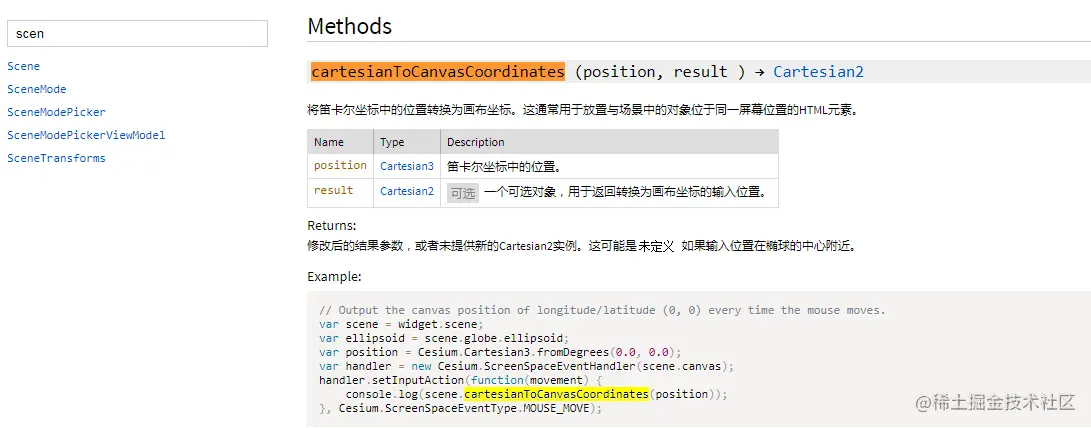

        var canvasPosition = scene.cartesianToCanvasCoordinates(position, scratch); // cartesianToCanvasCoordinates 笛卡尔坐标(3维度)到画布坐标
        if (Cesium.defined(canvasPosition)) {
          ele.style.left = canvasPosition.x + arr[0] + "px";
          ele.style.top = canvasPosition.y + arr[1] + "px";
          /* 此处进行判断**/// var px_position = Cesium.SceneTransforms.wgs84ToWindowCoordinates(scene, cartesian)
          if (flog && flog == true) {
            var e = position, i = camera.position, n = scene.globe.ellipsoid.cartesianToCartographic(i).height
            if (!(n += 1 * scene.globe.ellipsoid.maximumRadius, Cesium.Cartesian3.distance(i, e) > n)) {
              // $(element).show()
              ele.style.display = "block";
            } else {
              ele.style.display = "none";
              // $(element).hide()
            }
          }
        }
      });
    },

    // 移除动态弹窗 为了方便 这里的移除 是真的移除,因此 到时是需要重建弹窗的doom的
    removeDynamicLayer(viewer, data) {
      document.querySelector(data.element).style.opacity = 0;
    },
  },

现在弹框创建出来了

ps: 现在弹框cesiumPopup.vue中先不放东西 代码如下:

<template>
  <div>
    我是弹框
  </div>
</template>

<script>
export default {
  methods: {
    defalutSetting() {},
  },
};
</script>

简单解释下js中的代码

2.绑定到点击事件

左键点击监听事件中调用,在点击事件中通过pick来判断是否选中点对象(该方法可在官方api中学习到)

点击监听事件的基础上进行了扩展,通过pick判断是否选中对象,选中打开弹窗,展示传入的信息

3.使弹窗跟随点移动

不论缩放地图或者移动点,都会造成弹窗的移动的需求,那么就要通过监听来完成弹窗移动的效果。

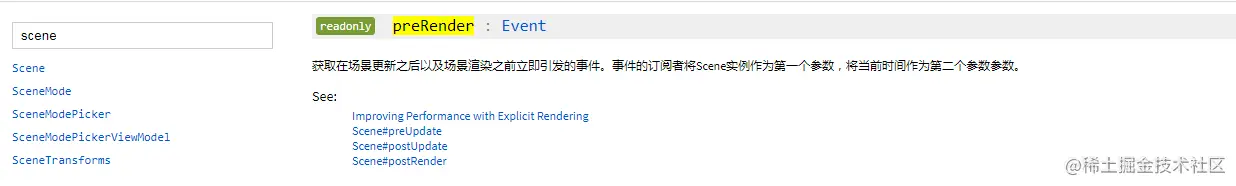

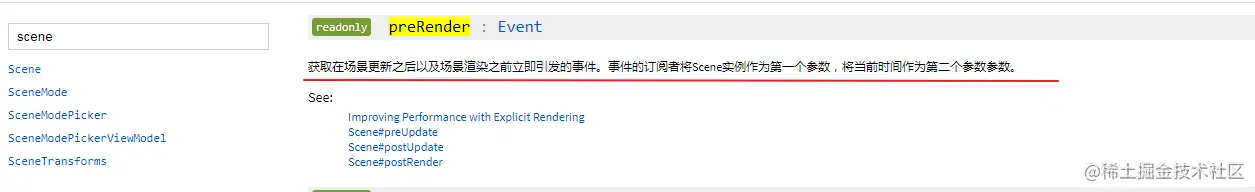

预渲染preRender


scene,我的理解,它就是渲染之后的整个canvas对象,地图一系列的东西都在这个canvas


我自己找到的方法 viewer.scene.preRender.addEventListener


Cesium虚拟场景中所有3D图形对象和状态的容器,

获取在场景更新之后和场景渲染之前立即引发的事件。

4.点转到地球背后弹窗隐藏

因为我当前遇到的业务,基本都是在具体某某某地区地图上,不会让你把地图给缩放成一个地球,然后移动地球干嘛干嘛。不过代码中也实现了,也有注释。

来看看效果


下节预告

  1. 我们弹框既然用组件来做,那么肯定要涉及到传值
  2. 现在点位弹框是在右边展示出来的,那么我们常见的业务中,点位弹框是从点位的正上方展示出来的,那么要怎么改?
  3. gis项目一般在地图的左右侧也有内容,而且有时候会在左右侧操作的时候,要定位到点位,这个时候不是你手在点位上点击。这个时候通过左右侧操作,弹框出来,这是点位选中的四角框是出不来的,然后弹框出来之后,你怎么知道这个弹框它对应的是哪个点位?

我们下节内容揭晓答案
