【vue-cesium】在vue上使用cesium开发三维地图（四）地图加载

海的对岸
7,022 阅读3分钟

这是我参与11月更文挑战的第7天，活动详情查看：2021最后一次更文挑战」

前言

本系列往期文章：

  1. 【vue-cesium】在vue上使用cesium开发三维地图（一）
  2. 【vue-cesium】在vue上使用cesium开发三维地图（二）
  3. 【vue-cesium】在vue上使用cesium开发三维地图（二）续
  4. 【vue-cesium】在vue上使用cesium开发三维地图（三）

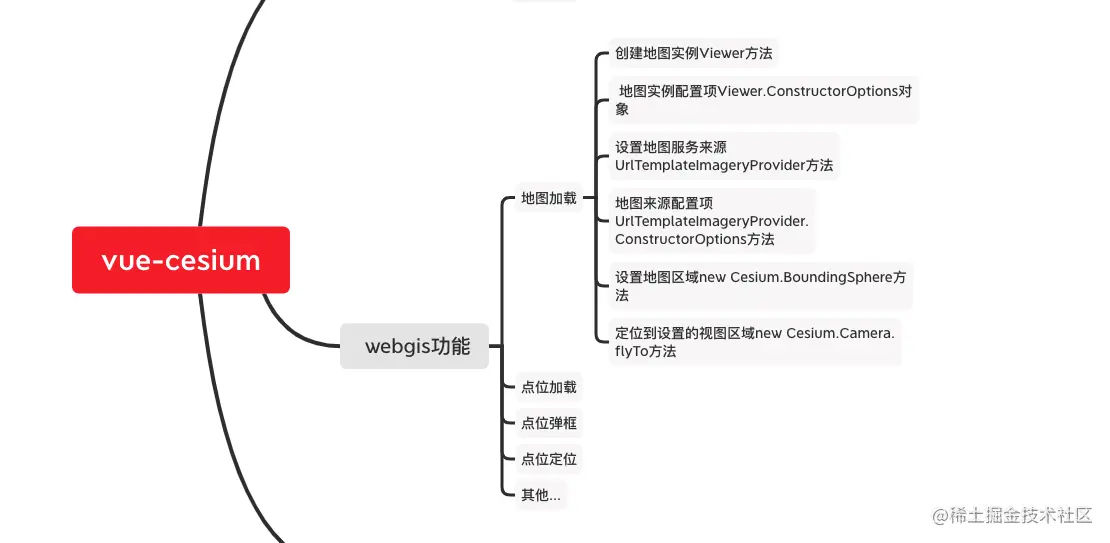

常见webgis的功能如下图：


今天讲下地图加载

地图加载

效果如下：


开始讲解

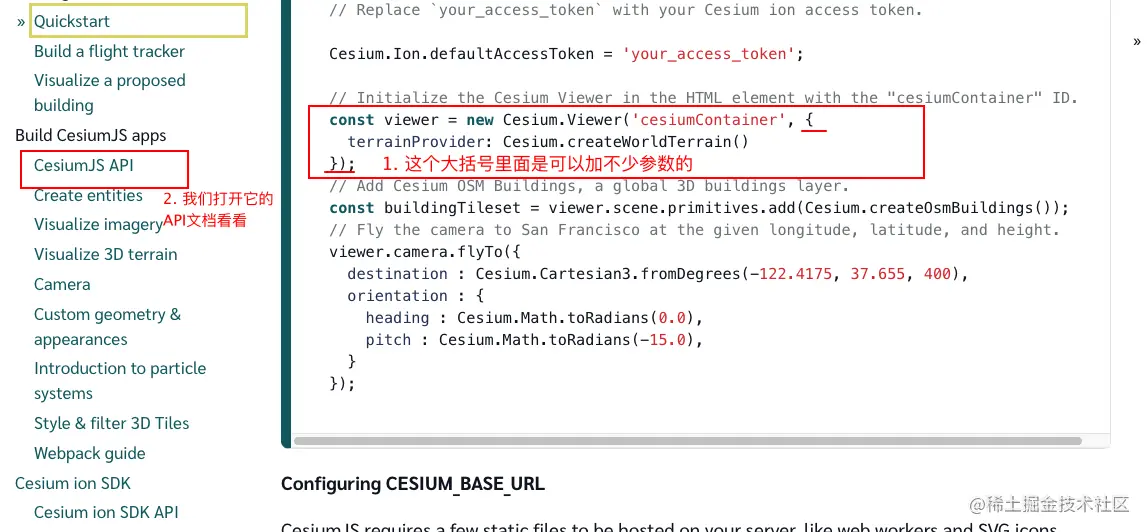

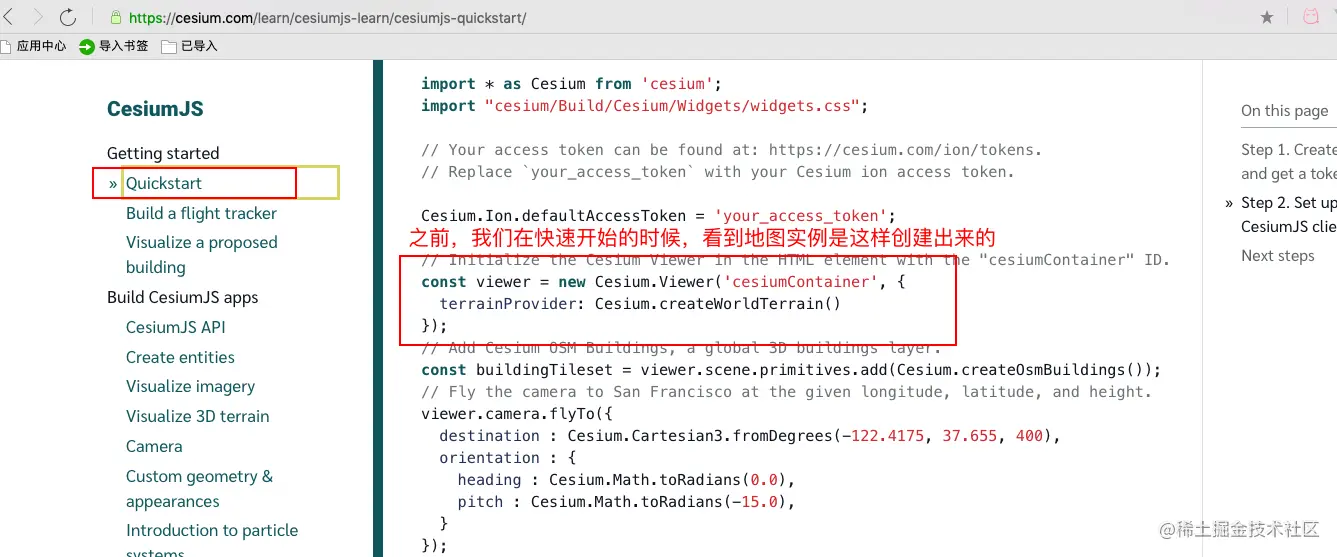

之前，我们讲到，看着官网的文档，地图实例是这样创建下来的，见下图：


但是cesium的Viewer方法中，是可以设置不少参数的，我们打开cesium的API文档看看

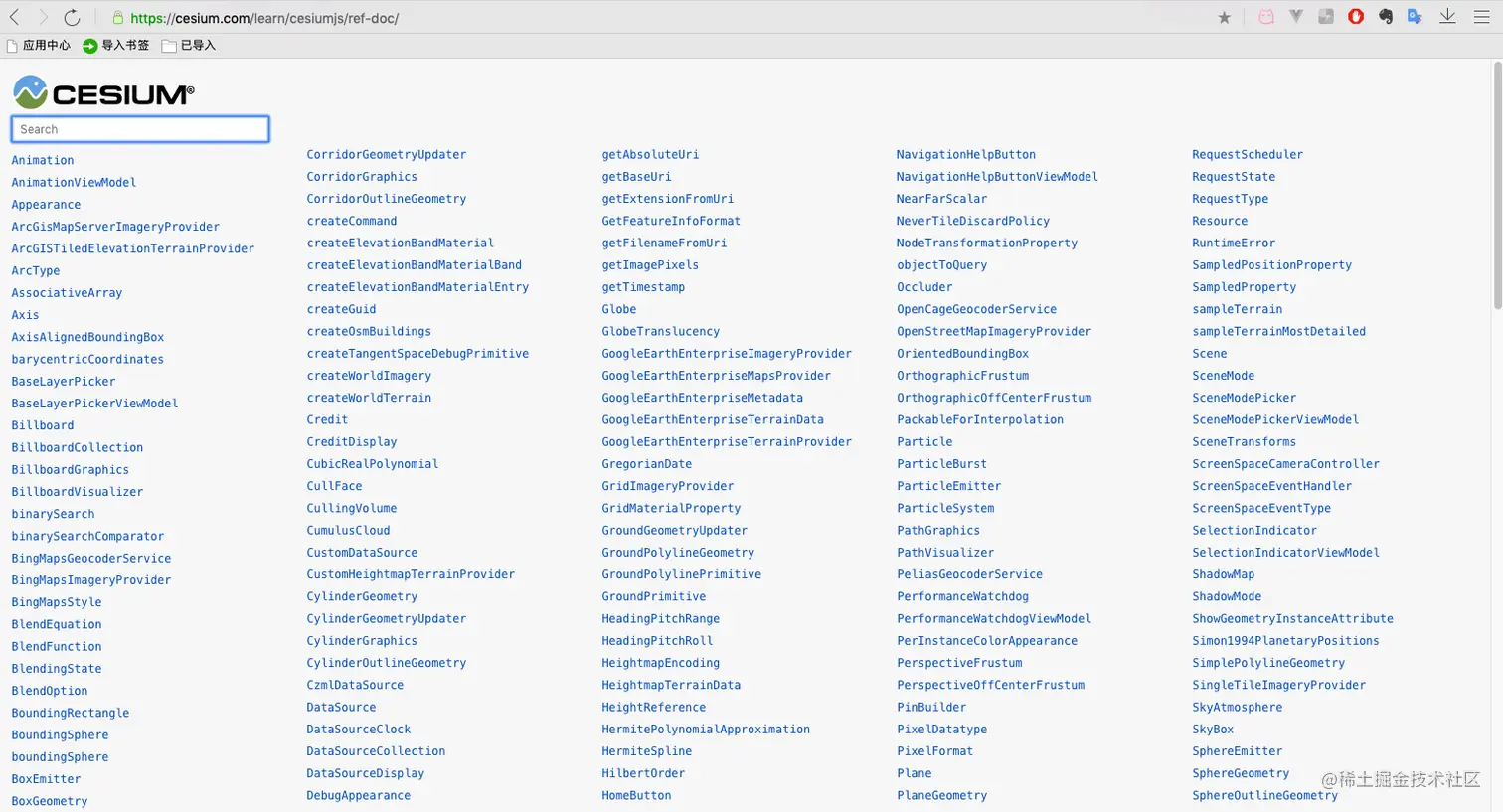

cesium的官方文档，内容很多

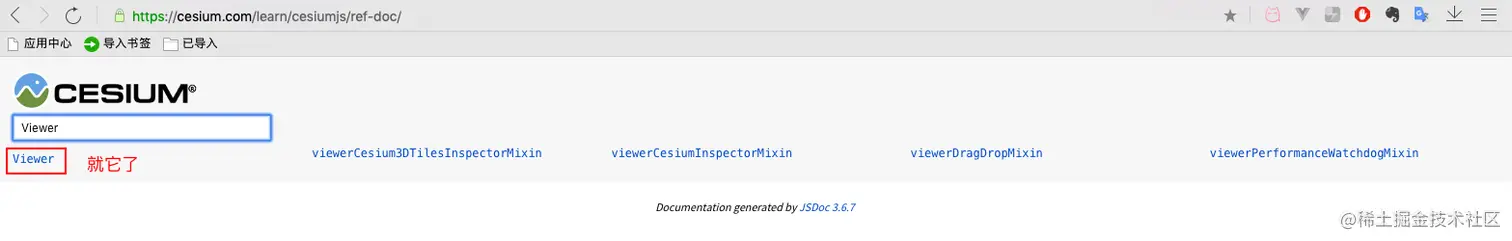

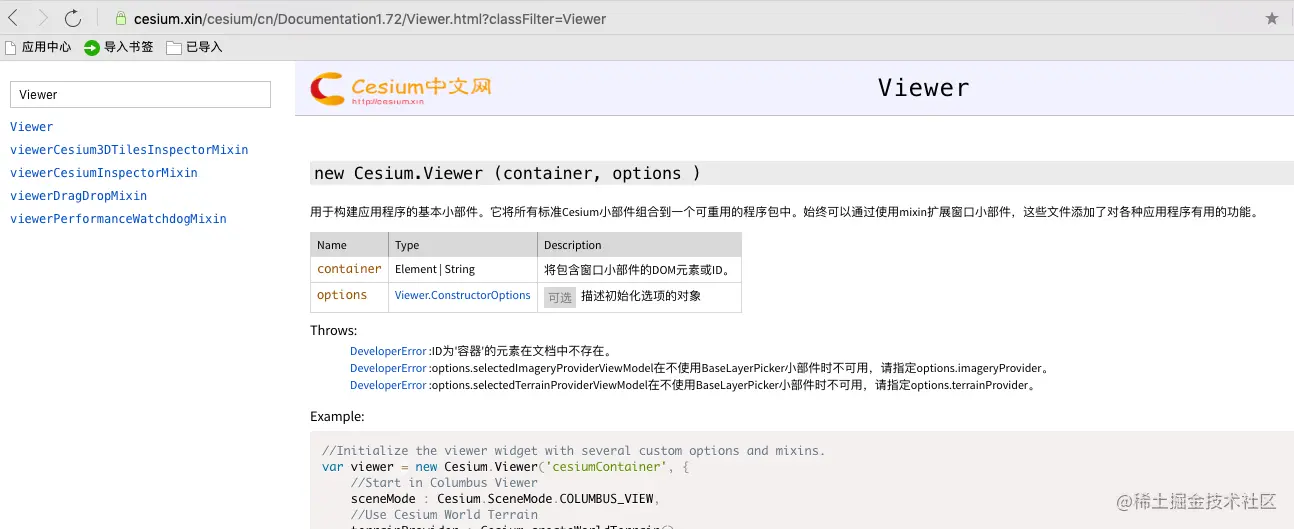

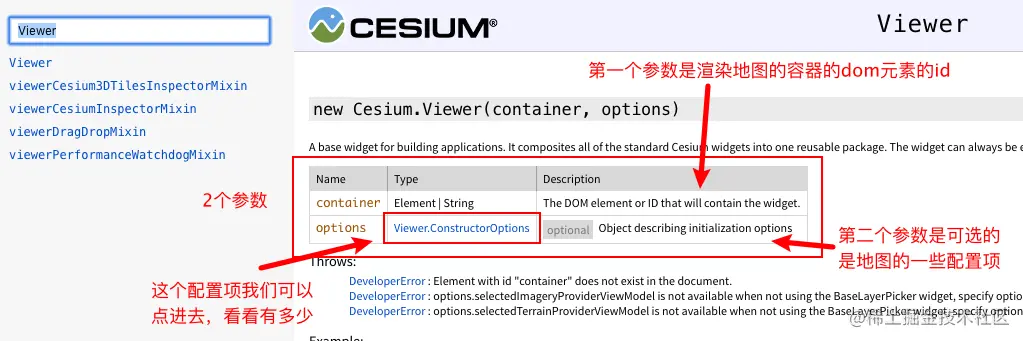

我们先看Viewer方法


点进去


因为英文的看起来需要翻译，有些麻烦，之前在这个系列的【vue-cesium】在vue上使用cesium开发三维地图（二） 中的参考资料部分讲到有一个cesium的中文网，看起来更加直观一点，接下来的讲解到api的部分，我就用cesium中文网上的API文档来讲


是不是友好多了

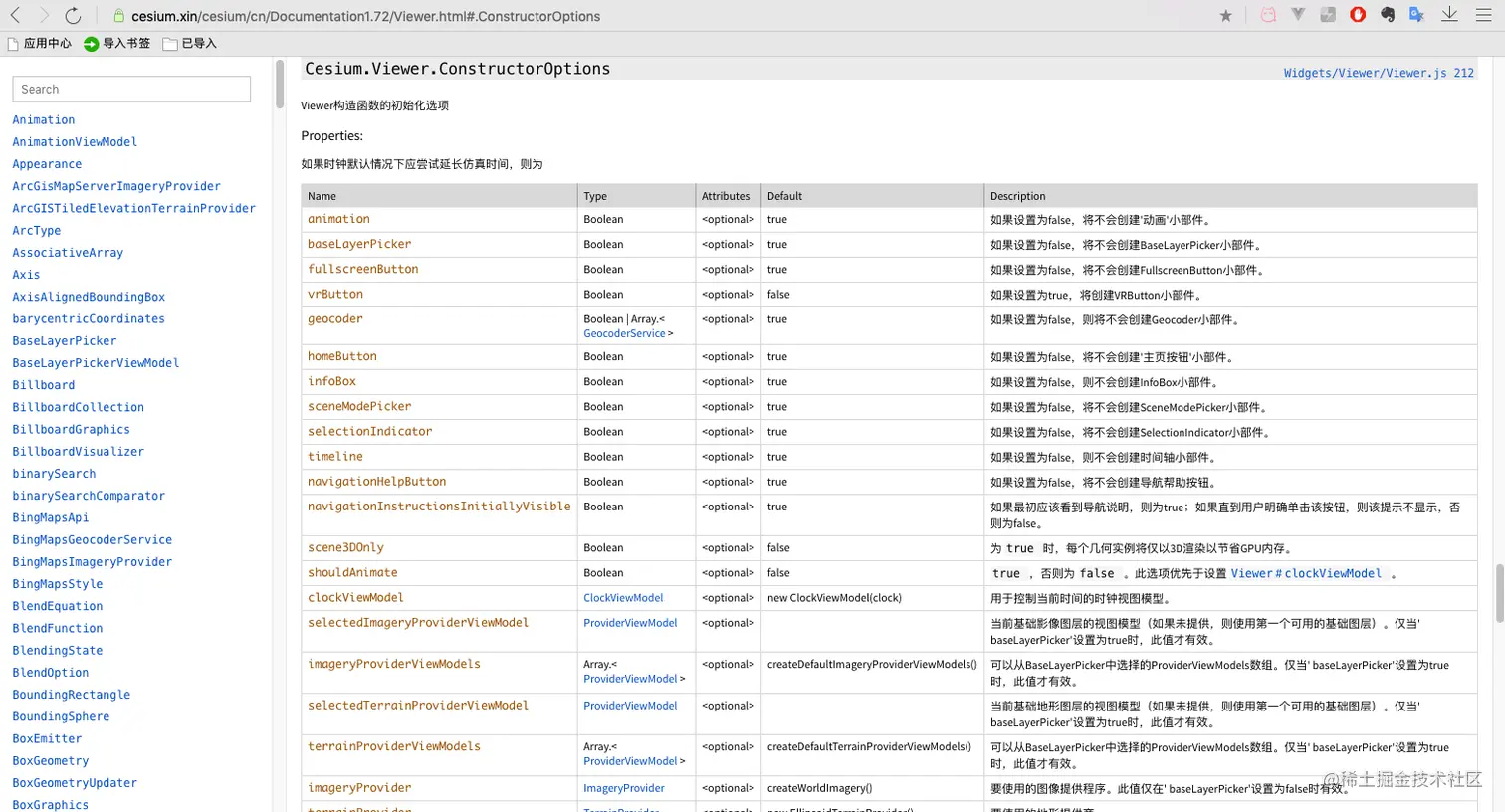

点击上图的这个Viewer.ConstructorOptions 配置项看看


有没有那种 看到JavaAPI文档的即视感，有木有，哈哈哈

直接和大家对这API文档讲解，很枯燥，也很无聊。

项目式学习

所以，我换个方式，我打算，按照我做的样子讲解，用到哪些东西，就去对着文档去查这些东西。我管这种形式叫项目式学习，我先放张效果图，然后对这这张效果图逐步靠拢，带着目标学习。

开始

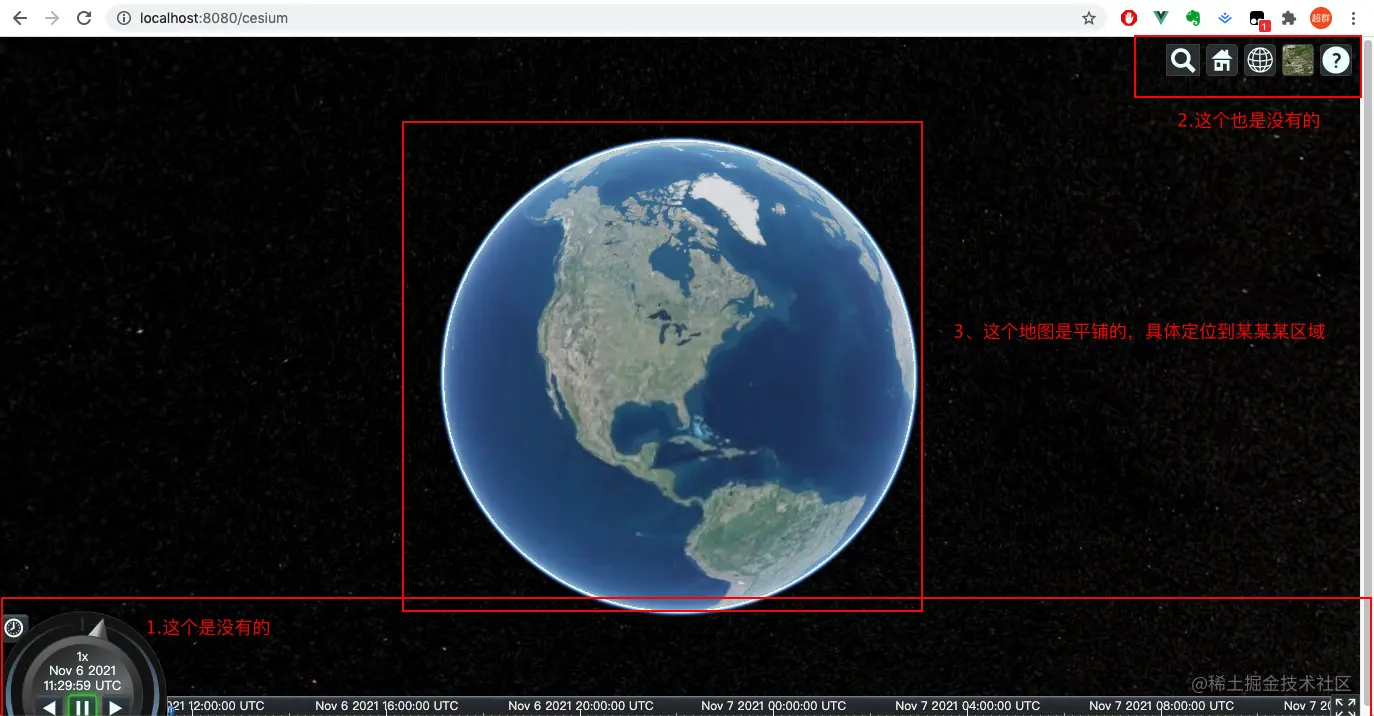

我实际开发中，都是开局一张展开的地图，屏幕上就是一张地图，其他什么都没有，所以在上篇文章【vue-cesium】在vue上使用cesium开发三维地图（二），最后成功加载出来的地图上，我们要改改，如下图：

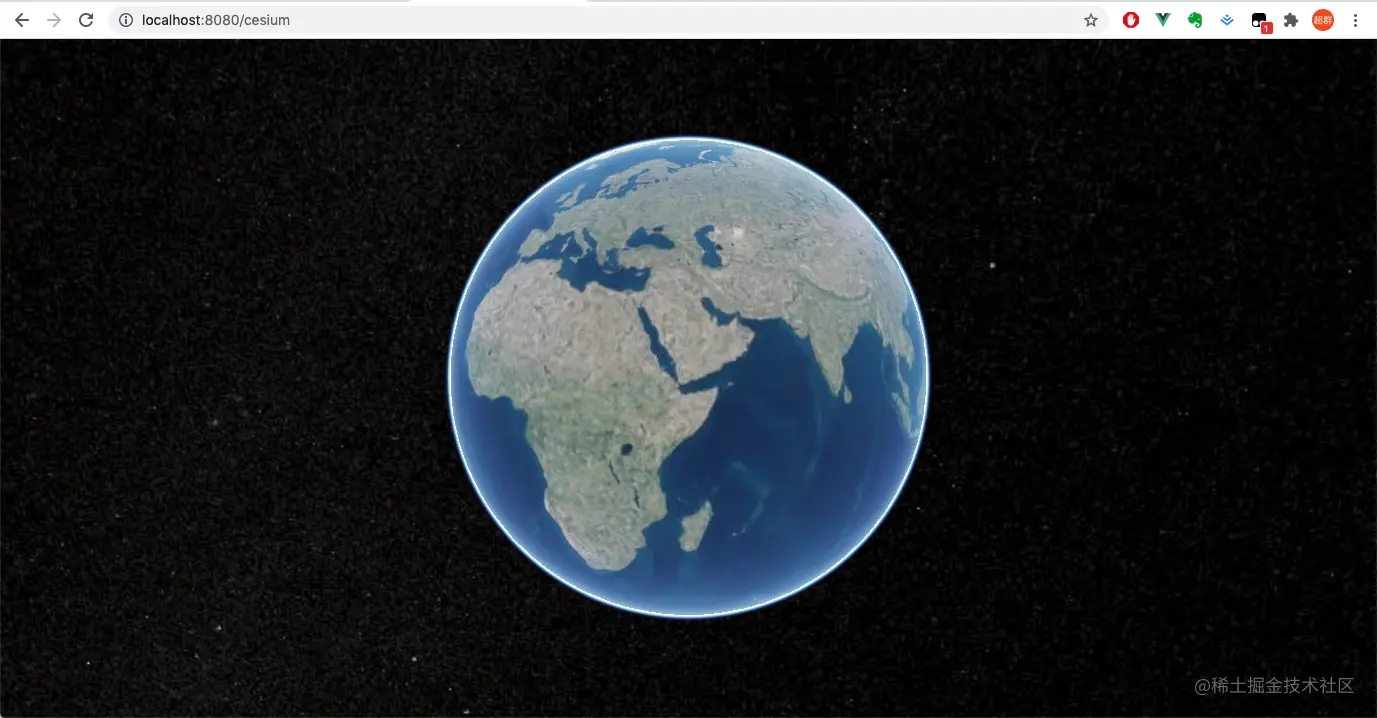

开始改动，一番操作下来，现在页面上只剩下地球了 (地球：我好方，现在就剩我一个了)


贴上代码，都加上了注释，放心食用

cesiumMap.vue

<template>
  ...
</template>
<script>
export default {
  ...
  methods: {
    init() {
      ...
      const viewer = new Cesium.Viewer("cesiumContainer", {
        baseLayerPicker: false, // 如果设置为false，将不会创建右上角图层按钮。
        geocoder: false, // 如果设置为false，将不会创建右上角查询(放大镜)按钮。
        navigationHelpButton: false, // 如果设置为false，则不会创建右上角帮助(问号)按钮。
        homeButton: false, // 如果设置为false，将不会创建右上角主页(房子)按钮。
        sceneModePicker: false, // 如果设置为false，将不会创建右上角投影方式控件(显示二三维切换按钮)。
        animation: false, // 如果设置为false，将不会创建左下角动画小部件。
        timeline: false, // 如果设置为false，则不会创建正下方时间轴小部件。
        fullscreenButton: false, // 如果设置为false，将不会创建右下角全屏按钮。
        scene3DOnly: true, // 为 true 时，每个几何实例将仅以3D渲染以节省GPU内存。
        shouldAnimate: false, // 默认true ，否则为 false 。此选项优先于设置 Viewer＃clockViewModel 。
        // ps. Viewer＃clockViewModel 是用于控制当前时间的时钟视图模型。我们这里用不到时钟，就把shouldAnimate设为false
        infoBox: false, // 是否显示点击要素之后显示的信息
        sceneMode: 3, // 初始场景模式 1 2D模式 2 2D循环模式 3 3D模式  Cesium.SceneMode
        requestRenderMode: false, // 启用请求渲染模式，不需要渲染，节约资源吧
        fullscreenElement: document.body, // 全屏时渲染的HTML元素 暂时没发现用处，虽然我关闭了全屏按钮，但是键盘按F11 浏览器也还是会进入全屏

      });
     ...
    },
  },
  mounted() {
    this.init();
  },
};
</script>
<style scoped lang="scss">
...
</style>

处理小空白

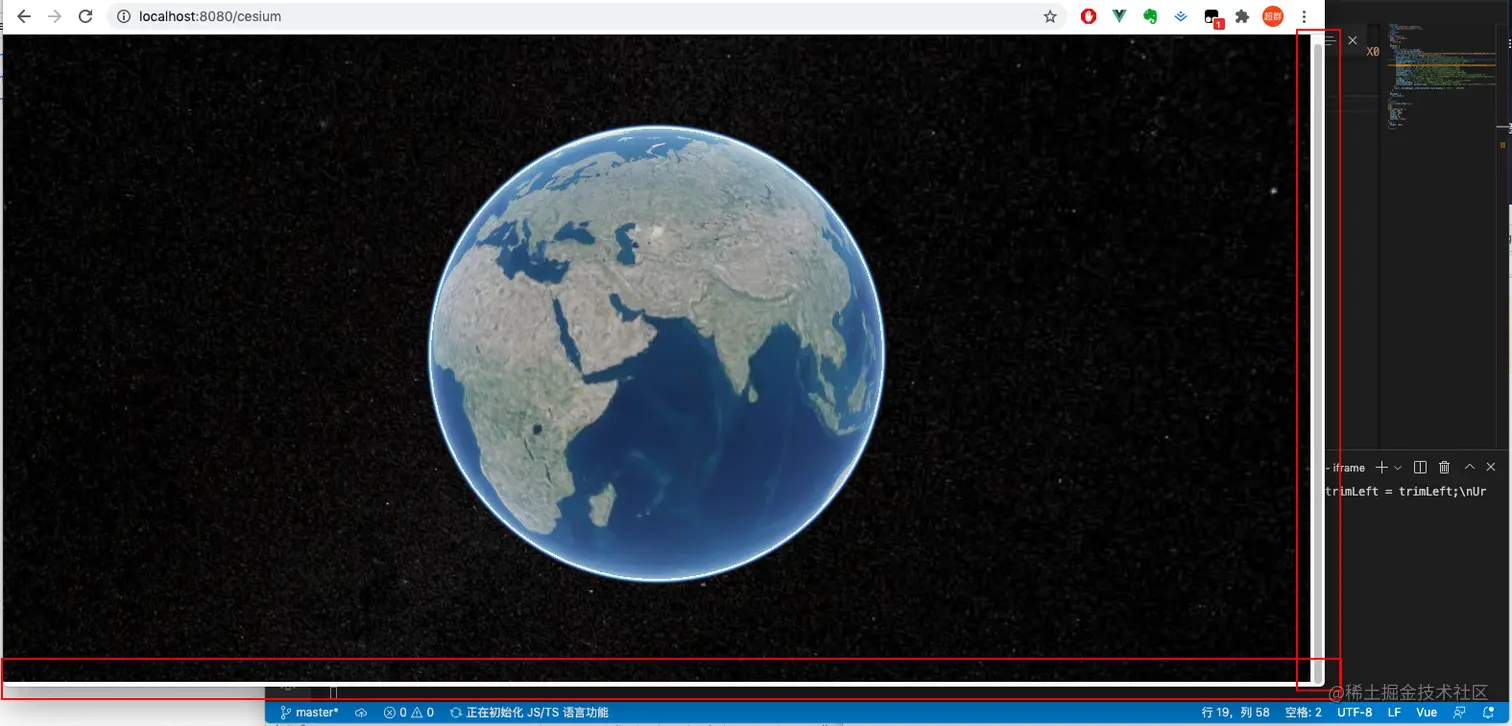

然后，我们看到页面右侧还有滚动条，而且页面的最下方，还有一长条白色的空白，我们来处理一下

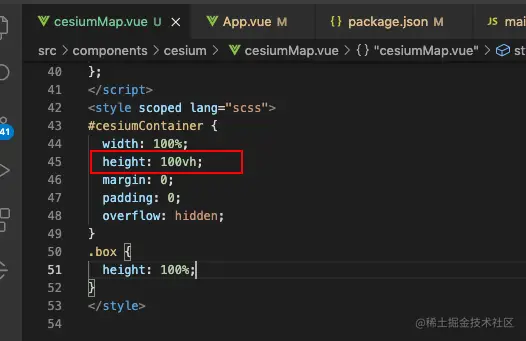

在上次写的css中做如下改动

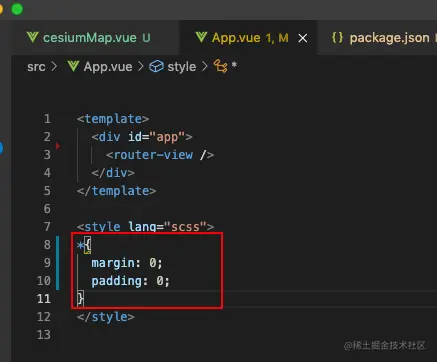

并且在App.vue中，把内外边框都去掉


这样就好多了


设置地图源

接下来，我们来设置地图的地图服务，我这里使用高德影像图

  • 高德影像地形地图：
https://webst02.is.autonavi.com/appmaptile?style=6&x={x}&y={y}&z={z}
  • 高德影像注记地图：
http://webst02.is.autonavi.com/appmaptile?x={x}&y={y}&z={z}&lang=zh_cn&size=1&scale=1&style=8

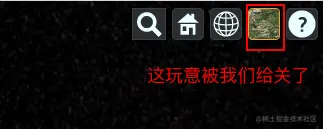

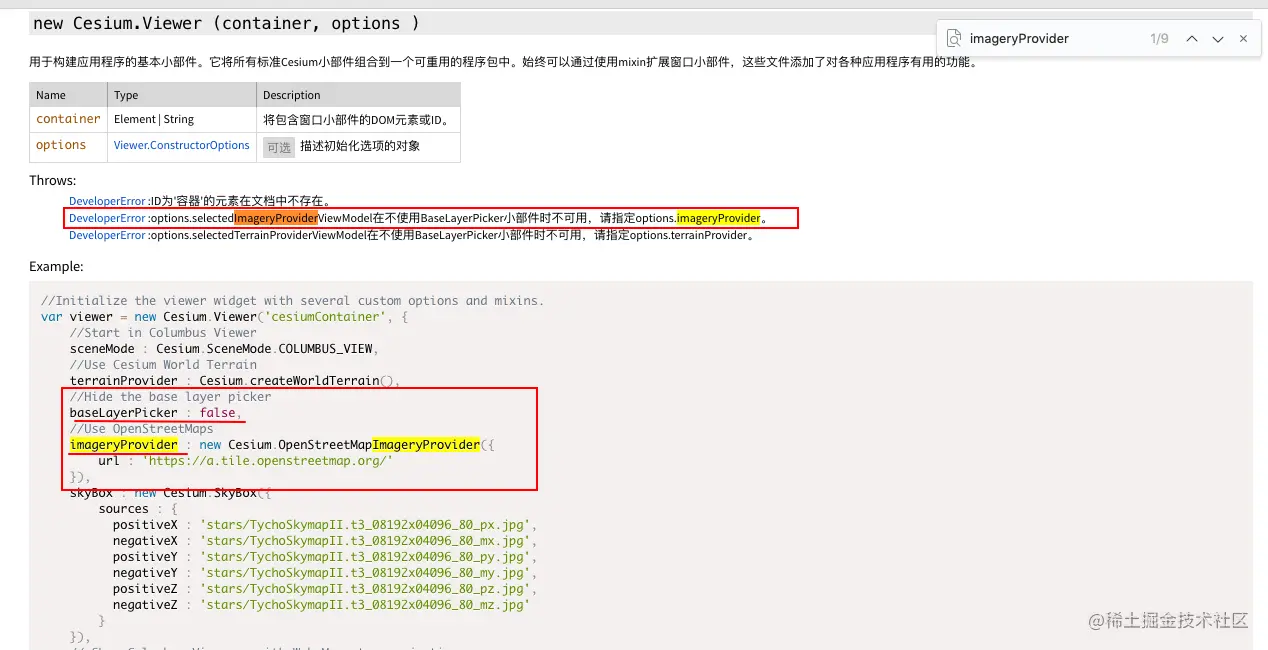

因为我们关掉了默认的图层切换按钮，所以我们需要给他配上这个地图源

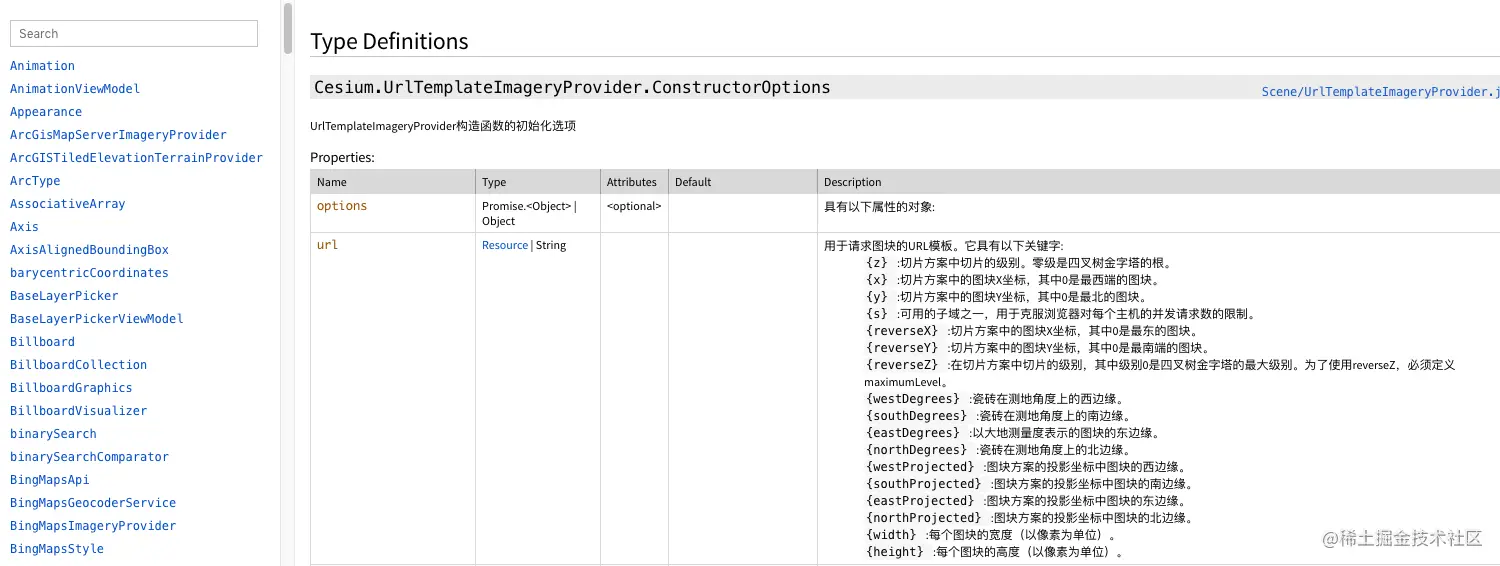

我们配置地图源调用的是这个方法Cesium.UrlTemplateImageryProvider


定位

还没结束，我们要让地图一加载就定位到一个位置，我这里以张家港为例，那我正常的流程应该是：

  1. 页面一加载
  2. 展示出来的是高德地图，有地图有标注
  3. 地图直接定位到张家港

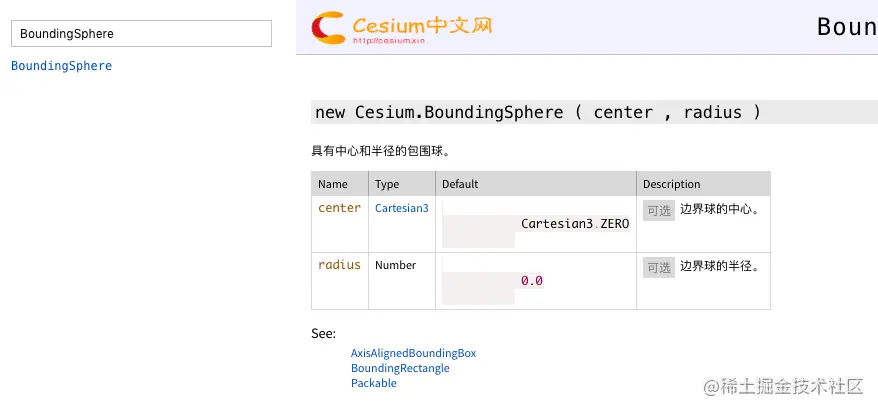

定位操作，要先设置一个区域，作为初始位置，确定区域的方法是BoundingSphere

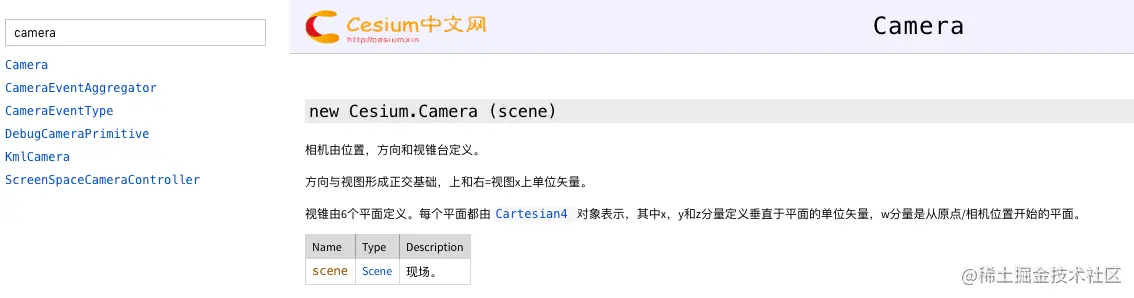

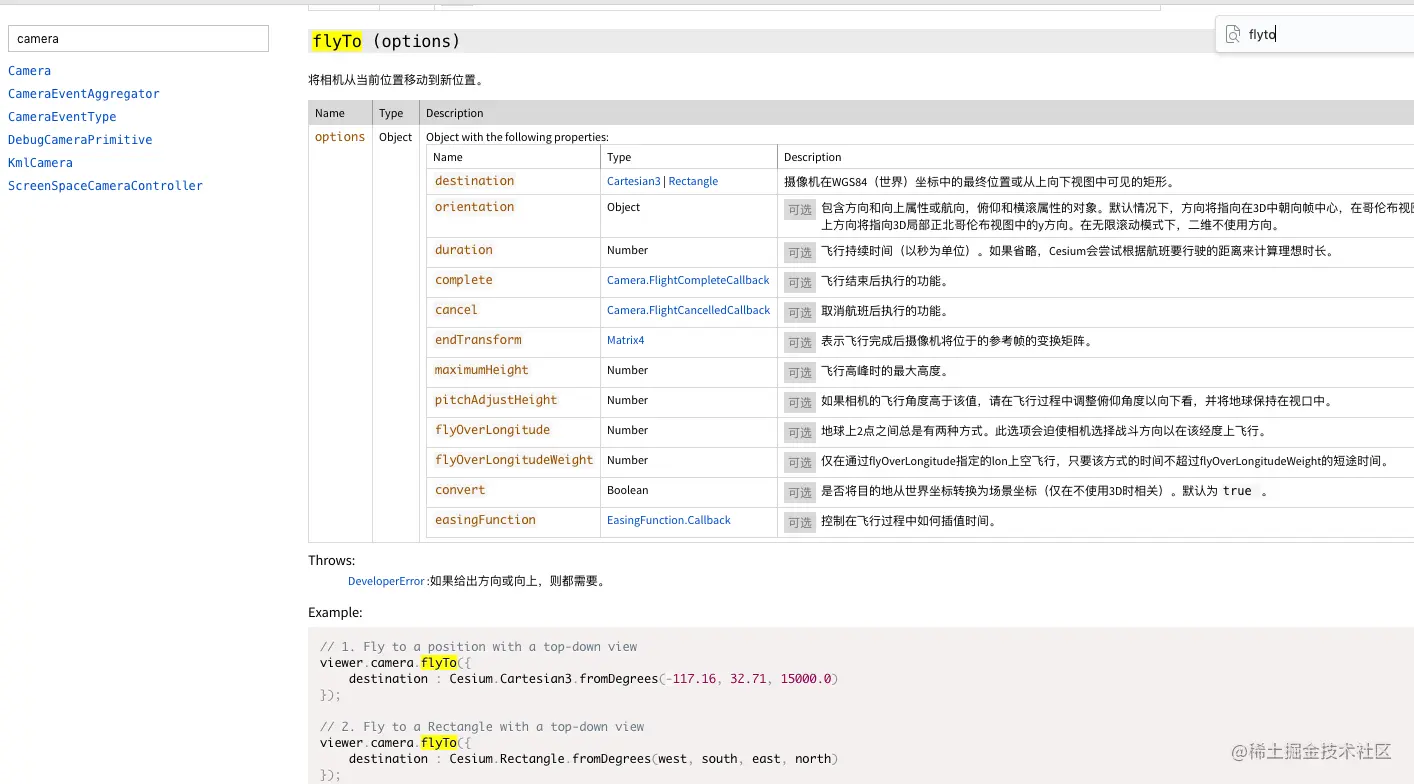

然后要定位到这个初始位置，new Cesium.Camera.flyTo



贴上代码

cesiumMap.vue

<template>
  ...
</template>
<script>
export default {
  ...
  methods: {
    init() {
      ...
      const viewer = new Cesium.Viewer("cesiumContainer", {
        ...
        // 我使用高德影像地形地图
        imageryProvider: new Cesium.UrlTemplateImageryProvider({
          url: "https://webst02.is.autonavi.com/appmaptile?style=6&x={x}&y={y}&z={z}",
        }),

      });
      // 再加上高德影像注记地图
      viewer.imageryLayers.addImageryProvider(
        new Cesium.UrlTemplateImageryProvider({
          url: "http://webst02.is.autonavi.com/appmaptile?x={x}&y={y}&z={z}&lang=zh_cn&size=1&scale=1&style=8",
        })
      );
      // 设置初始位置  Cesium.Cartesian3.fromDegrees(longitude, latitude, height, ellipsoid, result)
      const boundingSphere = new Cesium.BoundingSphere(
        Cesium.Cartesian3.fromDegrees(120.55538, 31.87532, 100),
        15000
      );
      // 定位到初始位置
      viewer.camera.flyToBoundingSphere(boundingSphere, {
        // 定位到初始位置的过渡时间，设置成0，就没有过渡，类似一个过场的动画时长
        duration: 0,
      });
     ...
    },
  },
  mounted() {
    this.init();
  },
};
</script>
<style scoped lang="scss">
...
</style>

效果有了


优化一下

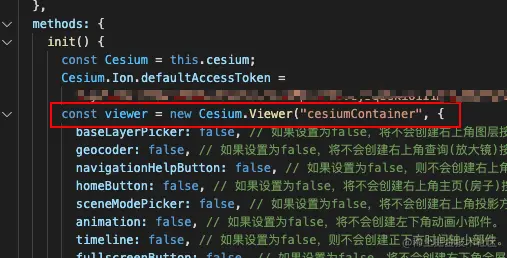

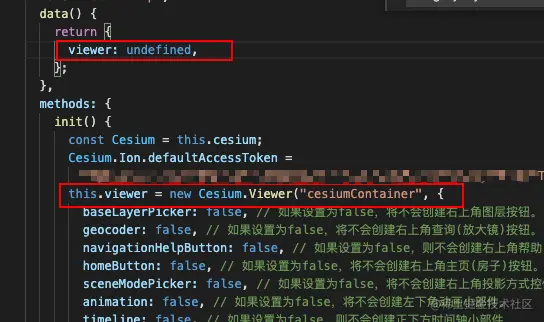

因为这个创建出来的实例 viewer，只在init方法中，我们接下来要经常用到它，所以我们把这个viewer对象，提升到data中


提升之后


完整代码：

<template>
  <div id="container" class="box">
    <div id="cesiumContainer"></div>
  </div>
</template>
<script>
export default {
  name: "cesiumMap",
  data() {
    return {
      viewer: undefined,
    };
  },
  methods: {
    init() {
      const Cesium = this.cesium;
      // 这里要改成自己注册的token，别忘了
      Cesium.Ion.defaultAccessToken = "your_access_token";
      this.viewer = new Cesium.Viewer("cesiumContainer", {
        baseLayerPicker: false, // 如果设置为false，将不会创建右上角图层按钮。
        geocoder: false, // 如果设置为false，将不会创建右上角查询(放大镜)按钮。
        navigationHelpButton: false, // 如果设置为false，则不会创建右上角帮助(问号)按钮。
        homeButton: false, // 如果设置为false，将不会创建右上角主页(房子)按钮。
        sceneModePicker: false, // 如果设置为false，将不会创建右上角投影方式控件(显示二三维切换按钮)。
        animation: false, // 如果设置为false，将不会创建左下角动画小部件。
        timeline: false, // 如果设置为false，则不会创建正下方时间轴小部件。
        fullscreenButton: false, // 如果设置为false，将不会创建右下角全屏按钮。
        scene3DOnly: true, // 为 true 时，每个几何实例将仅以3D渲染以节省GPU内存。
        shouldAnimate: false, // 默认true ，否则为 false 。此选项优先于设置 Viewer＃clockViewModel 。
        // ps. Viewer＃clockViewModel 是用于控制当前时间的时钟视图模型。我们这里用不到时钟，就把shouldAnimate设为false
        infoBox: false, // 是否显示点击要素之后显示的信息
        sceneMode: 3, // 初始场景模式 1 2D模式 2 2D循环模式 3 3D模式  Cesium.SceneMode
        requestRenderMode: false, // 启用请求渲染模式，不需要渲染，节约资源吧
        fullscreenElement: document.body, // 全屏时渲染的HTML元素 暂时没发现用处，虽然我关闭了全屏按钮，但是键盘按F11 浏览器也还是会进入全屏
        // 我使用高德影像地形地图
        imageryProvider: new Cesium.UrlTemplateImageryProvider({
          url: "https://webst02.is.autonavi.com/appmaptile?style=6&x={x}&y={y}&z={z}",
        }),
      });
      // 再加上高德影像注记地图
      this.viewer.imageryLayers.addImageryProvider(
        new Cesium.UrlTemplateImageryProvider({
          url: "http://webst02.is.autonavi.com/appmaptile?x={x}&y={y}&z={z}&lang=zh_cn&size=1&scale=1&style=8",
        })
      );
      // 设置初始位置  Cesium.Cartesian3.fromDegrees(longitude, latitude, height, ellipsoid, result)
      const boundingSphere = new Cesium.BoundingSphere(
        Cesium.Cartesian3.fromDegrees(120.55538, 31.87532, 100),
        15000
      );
      // 定位到初始位置
      this.viewer.camera.flyToBoundingSphere(boundingSphere, {
        // 动画，定位到初始位置的过渡时间，设置成0，就没有动画
        duration: 0,
      });
      this.viewer._cesiumWidget._creditContainer.style.display = "none"; // 隐藏版权
    },
  },
  mounted() {
    this.init();
  },
};
</script>
<style scoped lang="scss">
#cesiumContainer {
  width: 100%;
  height: 100vh;
  margin: 0;
  padding: 0;
  overflow: hidden;
}
.box {
  height: 100%;
}
</style>

都看到这里了，求各位观众大佬们点个赞再走吧，你的赞对我非常重要
