深度学习之卷积神经网络CNN及tensorflow代码实现示例

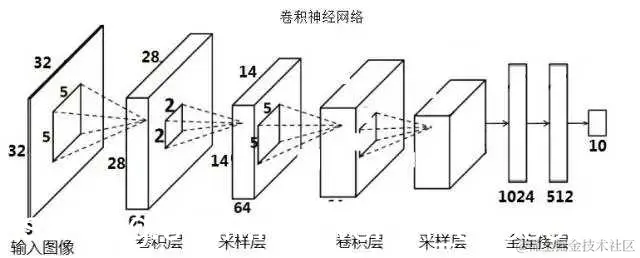

卷积神经网络CNN的结构一般包含这几个层：
输入层：用于数据的输入
卷积层：使用卷积核进行特征提取和特征映射
激励层：由于卷积也是一种线性运算，因此需要增加非线性映射
池化层：进行下采样，对特征图稀疏处理，减少数据运算量。
全连接层：通常在CNN的尾部进行重新拟合，减少特征信息的损失
输出层：用于输出结果
当然中间还可以使用一些其他的功能层:
归一化层（Batch Normalization）：在CNN中对特征的归一化
切分层：对某些（图片）数据的进行分区域的单独学习
融合层：对独立进行特征学习的分支进行融合
这个最简单的卷积神经网络说到底，终究是起到一个分类器的作用
卷积层负责提取特征，采样层负责特征选择，全连接层负责分类—知乎账号：蒋竺波
卷积层：

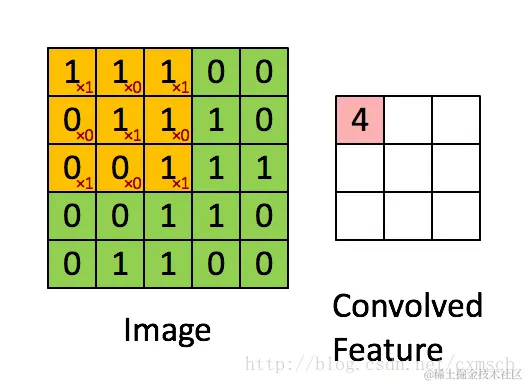

黄色矩阵称为 卷积核 ；将感受视野对输入的扫描间隔称为 步长（stride） ；当步长比较大时（stride>1），为了扫描到边缘的一些特征，感受视野可能会“出界”，这时需要对边界扩充(pad)，边界扩充可以设为或 其他值。步长 和 边界扩充值的大小由用户来定义。
卷积核的大小由用户来定义，即定义的感受视野的大小；卷积核的权重矩阵的值，便是卷积神经网络的参数，为了有一个偏移项 ，卷积核可附带一个偏移项，它们的初值可以随机来生成，可通过训练进行变化。
因此 感受视野 扫描时可以计算出下一层神经元的值为：
对下一层的所有神经元来说，它们从不同的位置去探测了上一层神经元的特征。
我们将通过 一个带有卷积核的感受视野 扫描生成的下一层神经元矩阵 称为 一个feature map (特征映射图)，如下图的右边便是一个 feature map：
因此在同一个 feature map 上的神经元使用的卷积核是相同的，因此这些神经元 shared weights，共享卷积核中的权值和附带的偏移。一个 feature map 对应 一个卷积核，若我们使用 3 个不同的卷积核，可以输出3个feature map：（感受视野：5×5，布长stride：1）
因此在CNN的卷积层，我们需要训练的参数大大地减少到了。

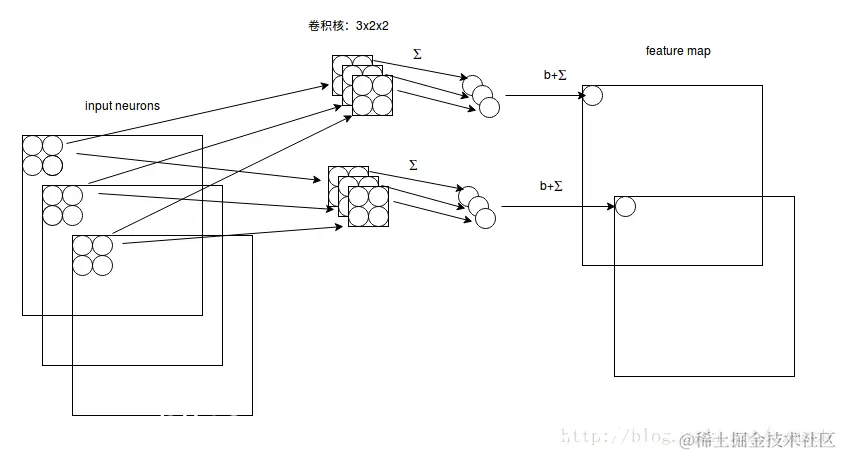

假设输入的是 28×28的RGB图片，即输入的是一个 3×28×28 的的二维神经元，这时卷积核的大小不只用长和宽来表示，还有深度，感受视野也对应的有了深度，如下图所示：
由图可知：感受视野： 3×2×23×2×2； 卷积核：3×2×23×2×2，深度为3；下一层的神经元的值为：
. 卷积核的深度和感受视野的深度相同，都由输入数据来决定，长宽可由自己来设定，数目也可以由自己来设定，一个卷积核依然对应一个 feature map 。
激励层：
非线性层(ReLU)
激励层主要对卷积层的输出进行一个非线性映射，因为卷积层的计算还是一种线性计算。使用的激励函数一般为ReLu函数：
f(x)=max(x,0)
卷积层和激励层通常合并在一起称为“卷积层”。
池化层：
Pooling层

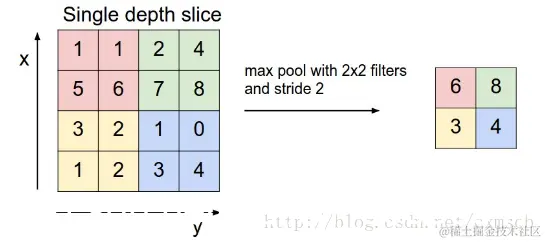

4个或者9个相邻的点取最大值
