有一个有趣的现象，众多数字设计特别是与FPGA设计相关的教科书都特别强调整个设计最好采用唯一的时钟域。换句话说，只有一个独立的网络可以驱动一个设计中所有触发器的时钟端口。虽然这样可以简化时序分析以及减少很多与多时钟域有关的问题，但是由于FPGA外各种系统限制，只使用一个时钟常常又不现实。FPGA时常需要在两个不同时钟频率系统之间交换数据，在系统之间通过多I/O接口接收和发送数据，处理异步信号，以及为带门控时钟的低功耗ASIC进行原型验证。本章讨论一下在FPGA设计中多时钟域和异步信号处理有关的问题和解决方案，并提供实践指导。
这里以及后面章节提到的时钟域，是指一组逻辑，这组逻辑中的所有同步单元（触发器、同步RAM块以及流水乘法器等）都使用同一个网络作为时钟。假如设计中所有的触发器都使用一个全局网络，比如FPGA的主时钟输入，那么我们说这个设计只有一个时钟域。假如设计有两个输入时钟，如图1所示，一个时钟给接口1使用，另一给接口2使用，那么我们说这个设计中有两个时钟域。

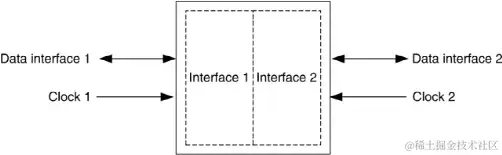

图1：双时钟域设计
平时我们在设计中遇到的门控时钟、衍生时钟以及事件驱动的触发器都可归为时钟域类别。如图2所示，通过一个简单门控时钟创建了一个新的时钟域。我们知道，这类时钟控制在FPGA设计中并不被推崇（可以使用时钟使能替代时钟门控），然而它却非常有利于我们理解时钟域这一概念。
本章我们将着重详细讨论以下主题：
1、两个不同时钟域之间传输信号。
- 亚稳态的产生以及对设计的可靠性的影响
- 通过相位控制避免亚稳态
- 在时钟域之间传输单个信号，将信号打两拍</
