第15章 SystemVerilog 断言示例

217 阅读1分钟

例1.  assert_next

start_event是一个trigger,只有start_event成立,才会触发后面的sequence进行评估,等num_cks(常数)个clk后,test_expr得成立。\

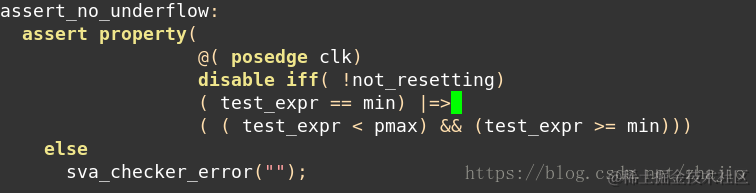

例2. assert_no_underflow

test_expr等于最小值后一个时钟,test_expr>=min(最小值),且小于某个极大值。\

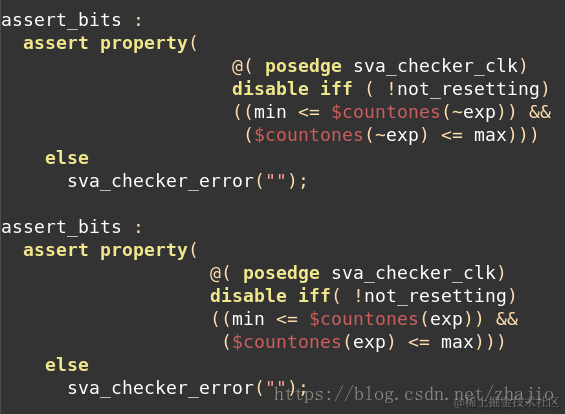

例3. assert_bits

判断bit[x:x]类型的数据,第一个property是判断exp中0的个数,0的个数在(min, max)内。

第二个property是判断exp中1的个数,1的个数在(min, max)内。\

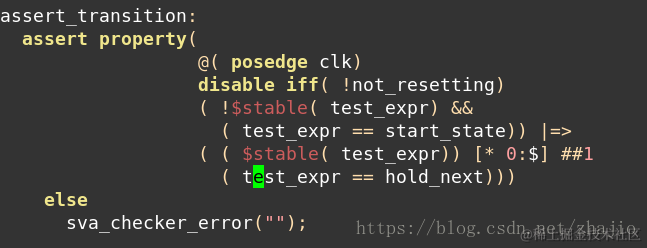

例4. assert_transition

状态迁移, test_expr从start_state状态(这个状态稳定1到$个clk)然后迁移到hold_next状态。\

\

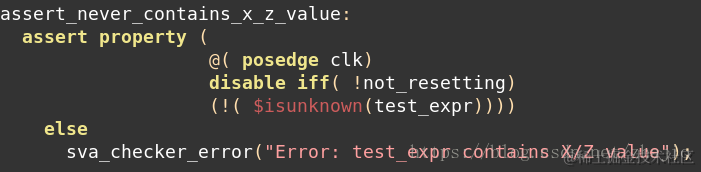

例5. assert_not_unknown

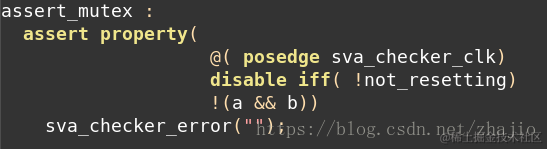

例6. assert_mutex

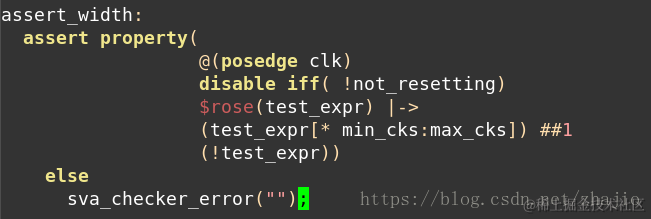

例7. assert_width

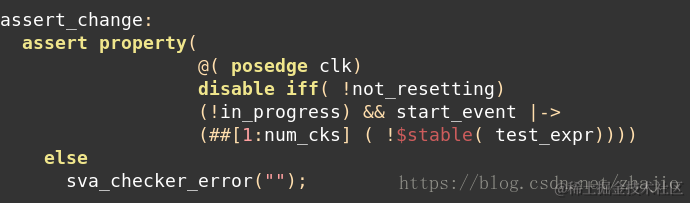

例8. assert_change

\

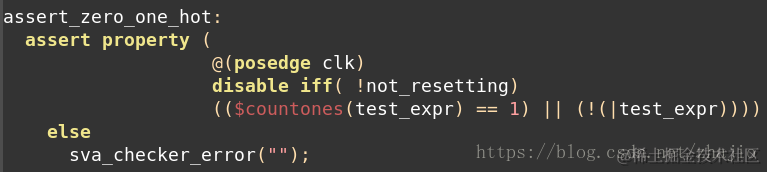

例9. assert_zero_one_hot

例10. assert_window

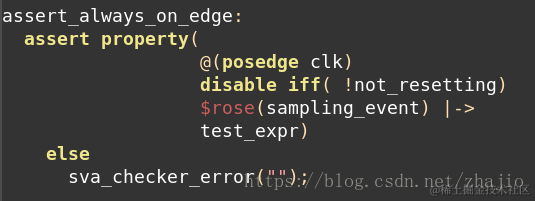

例11. assert_always_on_edge

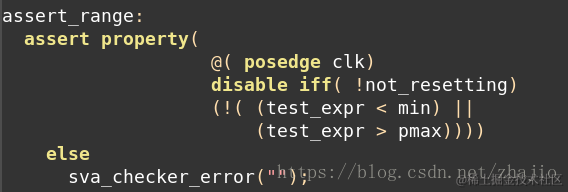

例12. assert_range

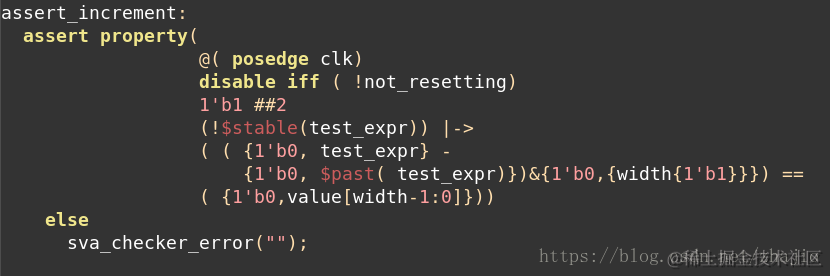

例13. assert_increment

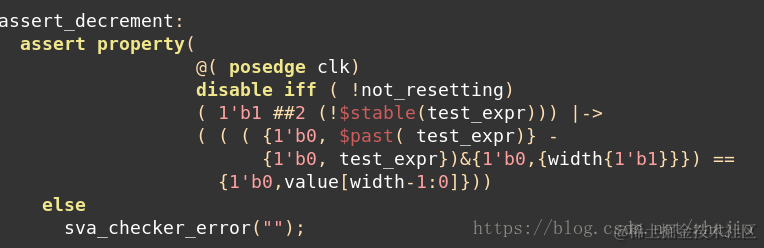

例14. assert_decrement

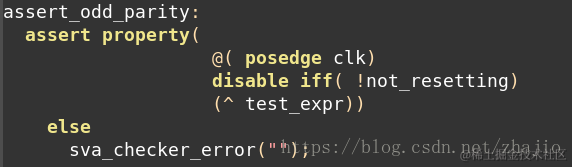

例15. assert_odd_parity

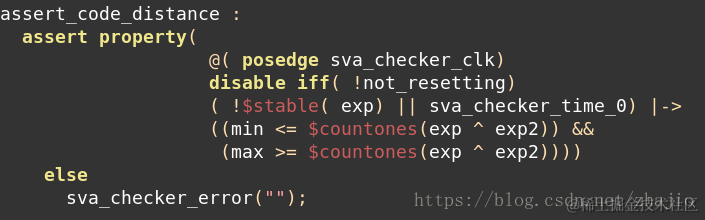

例16. assert_code_distance

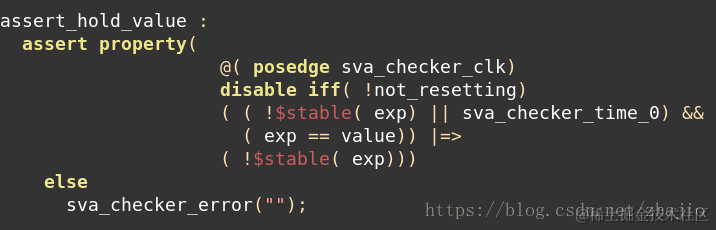

例17. assert_hold_value

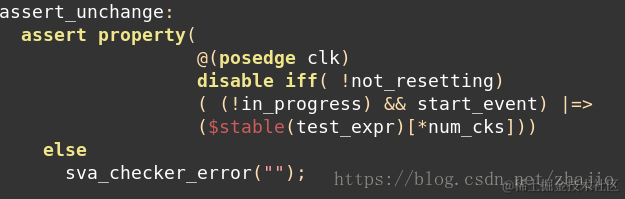

例18. assert_unchange

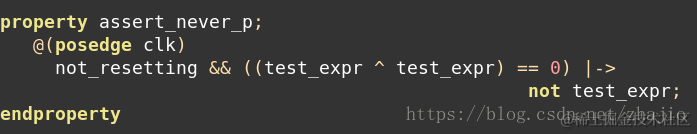

例19. assert_never_p

test_expr will never be TRUE。\
