dump glitch 毛刺分析 及 异步复位同步释放

接上一篇：🔗interface clocking block使用 及 verdi capture delta cycle

Glitch: a transition that occurs on a signal before the signal settles to its intended value.

Glitch一般由竞争导致，有些glitch的时间宽度为0，这种glitch需要加上+fsdb+glitch=0dump才可以在波形上查看到。nWave上View -> Display Glitch在波形上*标记glitch 。

Glitch的危害：🔗eetop_为啥时钟毛刺会毁了整个设计 – min pulse width

示例1：
构造一个delta time = 0的glitch:

module top;
	logic val;
	initial begin
		val = 0;
		#10;
		val = 1;
	end
	initial begin
		#10;
		val = 0;
	end
	always @(posedge val or negedge val) begin
		$display("time:%0t,val:%b",$realtime,val);
	end
endmodule

打印结果：
time:0,val:0
time:10,val:0

从波形上可以看到#10处val值的跳变，从 0->1->0。但是display打印结果只有一个，似乎posedge和negedge中有一个没有被捕捉到。

示例2：
其实0->1 1->0的跳变确实在仿真器中发生了，只不过这两个行为都发生在Active区，导致always @(posedge val or negedge val)只被触发一次。
改成如下，分别通过always @(posedge val ) always @(negedge val)两个进程process捕捉，则可以同时打印。

module top;
	logic val;
	initial begin
		val = 0;
		#10;
		val = 1;
	end
	initial begin
		#10;
		val = 0;
	end
	always @(negedge val) begin
		$display("time:%0t,val:%b",$realtime,val);
	end
	always @(posedge val ) begin
		$display("time:%0t,val:%b",$realtime,val);
	end
endmodule

打印结果：
time:0,val:0
time:10,val:0
time:10,val:0

示例3：
将上例中的val = 0改成val <= 0，看看会有怎样的改变。

module top;
	logic val;
	initial begin
		val = 0;
		#10;
		val = 1;
	end
	initial begin
		#10;
		val <= 0;
	end
	always @(posedge val or negedge val) begin
		$display("time:%0t,val:%b",$realtime,val);
	end
endmodule

打印结果：
time:0,val:0
time:10,val:1
time:10,val:0
此时glitch处posedge negedge都被捕捉到。=发生在Actice区，<=发生在NBA区。
posedge处的结果val=1，而在示例2中，val=0。

示例4
这次将val变化置于同一个process中。

module top;
	logic val;
	initial begin
		val = 0;
		#10;
		val = 1;
		val = 0;
		#10；
	end

	always @(negedge val) begin
		$display("time:%0t,val:%b",$realtime,val);
	end
	always @(posedge val ) begin
		$display("time:%0t,val:%b",$realtime,val);
	end
endmodule

vcs打印结果：
time:0,val:0

和示例1中使用always @(posedge val or negedge val)情况一样，推测vcs对于同一个process的同一个timeslot的同一个region中的同一个参数的调度，只会发生一次。（扯：看上去有点像C编译器对没有使用 voliate修饰寄存器存取而优化了一样）

irun打印结果：
time:10,val:0
time:10,val:0

示例5

module top;
	logic val;
	initial begin
		val = 0;
		#10;
		val = 1;
		val = #0 0;
		#10；
	end

	always @(negedge val) begin
		$display("time:%0t,val:%b",$realtime,val);
	end
	always @(posedge val ) begin
		$display("time:%0t,val:%b",$realtime,val);
	end
endmodule

打印结果：
time:0,val:0
time:10,val:1
time:10,val:0
和示例3的打印结果一致，#0的事件发生在In-active区，但是delta expand并不支持In-active区的查看，只显示了Active区。

Note:

1. 上述示例仿真时是否加上+fsdb+delta并不会影响vcs打印结果。
2. irun仿真时，默认不打印0时刻, 其他结果与vcs一致。（示例4除外）
3. 对于sv调度机制，IEEE规定了一些准则，但是还有一些没有规定，这部分各家EDA工具实现略有差异，存在不确定性Nondeterminism。

最后一个实际示例：

module A(input wire clk,
		 input wire rst_n,
		 output wire req_rst);
	reg req_rst_r;
	always @(posedge clk or negedge rst_n) begin
		if(~rst_n)
			req_rst_r <=0;
		else
			req_rst_r <=1;
	end
	assign req_rst = req_rst_r;
endmodule

module delay_sync #(parameter SYNC_DEPTH = 2)
				   (input wire clk,
				    input wire resetn_in,
				    output wire resetn_out);
	reg [SYNC_DEPTH-1:0] in_dly;

	always @(posedge clk or negedge resetn_in) begin
		if(~resetn_in)
			in_dly <= {SYNC_DEPTH{1'h1}};
		else
			in_dly <= {in_dly[SYNC_DEPTH-2:0],1'b0};
		end
	assign resetn_out = in_dly[SYNC_DEPTH-1];
endmodule

module top;
	logic clk;
	logic rst_n;
	logic resetn_out;

	always #5 clk = ~clk;
	initial begin
		clk = 'b0;
		rst_n = 'b0;
		#12;
		rst_n = 'b1;
	end
	assign reset_n = rst_n & resetn_out;

	A u_A(.clk(clk),
		  .rst_n(reset_n),
		  .req_rst(req_rst));
	delay_sync #(.SYNC_DEPTH(4)) u_delay_sync(
		  .clk(clk),
		  .resetn_in(req_rst),
		  .resetn_out(resetn_out));
	initial begin
		#60;
		$finish();
	end
	initial begin
		$fsdbDumpfile("wave.fsdb");
		$fsdbDumpvars;
	end
endmodule

上述示例module A req_rst请求reset，通过delay_sync延迟4个cycle。glitch发生在module A rst_n信号上。

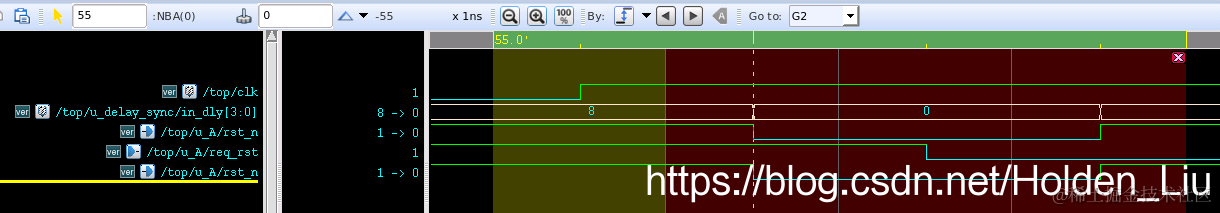

vcs对NBA中的信号分三次调度：

NBA(0): After delay 4 cycle, in_dly[3] transit from 1 to 0, leading assert A.rst_n

NBA(1): in module A, assert rest_nleading dis-assert A.req_rst

NBA(2): in module delay_sync，req_rst as reset signal. dis-assert req_rstleading in_dly[3] transit from 0 to 1, leading dis-assert A.rest_n。

Since A.rst_n change 1->0->1in same time slot，result in delta time =0 glitch.

避免上述glitch发生，可以在A.rst_n路径上加上delay。

从波形上看，A.rst_n虽然被采样到了，并触发了reset行为，但是不满足真实器件的恢复时间Recovery time和去除时间Removal time。
功能仿真一般不会check Recovery/Removal time，GateSim中可以在Specify block中判断：

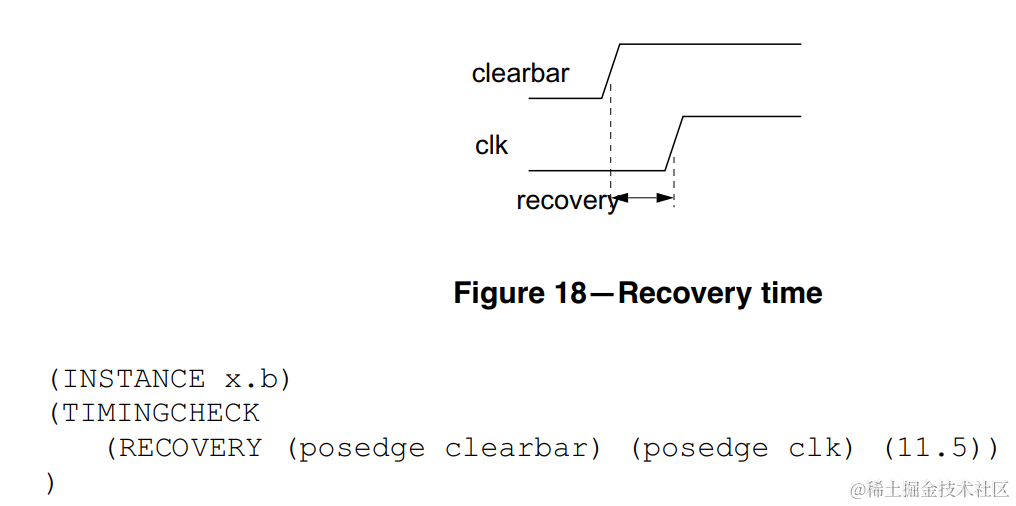

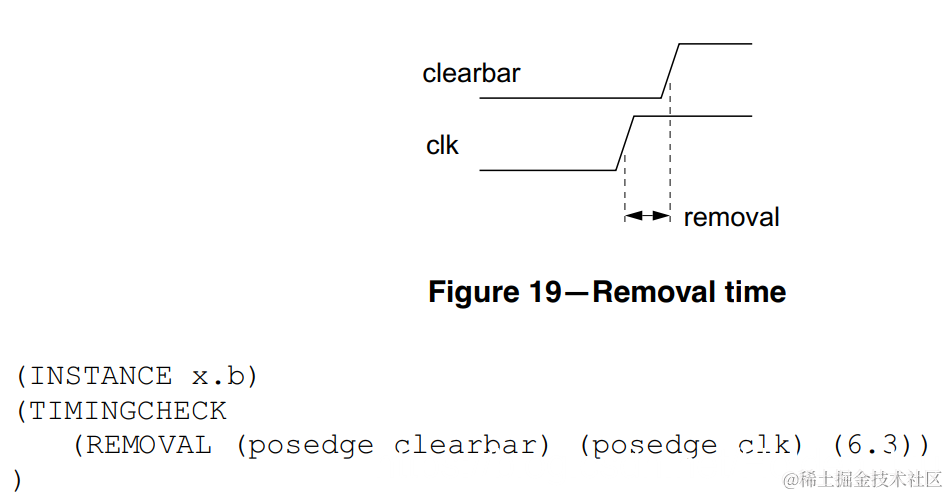

带SDF的仿真中也可以反标加入 Recovery/Removal time的check：


需要保持良好的RTL coding style避免违例。

恢复时间（Recovery time）：与同步电路中的建立时间类似，是指异步控制信号（如寄存器的异步清除和置位控制信号）在“下个时钟沿”来临之前变无效的最小时间长度。这个时间的意义是，异步控制信号在时钟上升沿来临Trecovery时间就要保持稳定，如果保证不了这个最小恢复时间，也就是说“下个时钟沿”来临时，这个异步控制信号不能保证正常执行。
去除时间（Removal time）：与同步电路中的保持时间类似，是指异步控制信号（如寄存器的异步清除和置位控制信号）在“有效时钟沿”之后变无效的最小时间长度。这个时间的意义是，异步控制信号在时钟上升沿后仍需保持Tremoval的稳定时间，如果保证不了这个去除时间，也就是说这个异步控制信号的解除与“有效时钟沿”离得太近，那么依旧不能保证这一异步控制信号能正常执行。
————————————————
版权声明：本文为CSDN博主「CLL_caicai」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。
原文链接：blog.csdn.net/CLL_caicai/…

异步复位同步释放

对于RESET的处理，一般采用异步复位同步释放的方式，参考🔗亚稳态相关：三种复位方式详解—同步复位/异步复位/异步复位同步释放 🔗eetop_同步复位电路 reset synchronizer

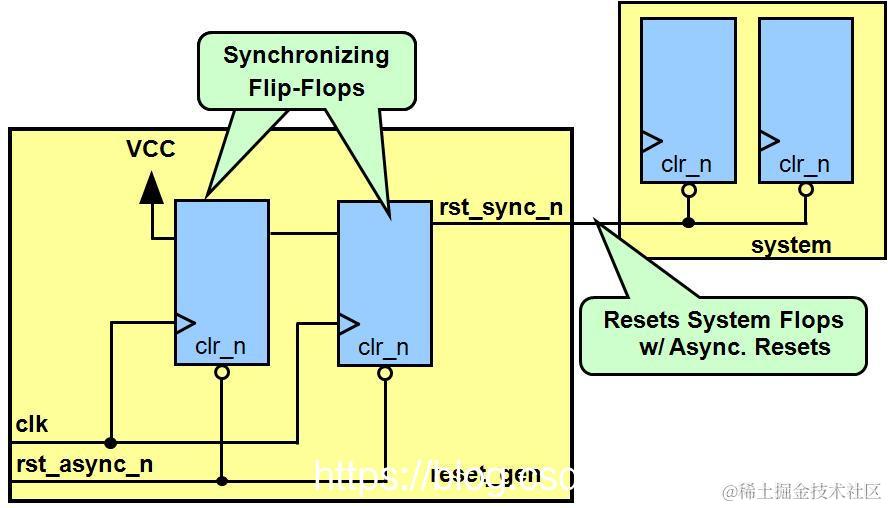

通过两级寄存器完成同步，消除亚稳态：

同步复位电路 reset synchronizer 的输出 rstn_sync 相对于时钟 clk 有一个固定的时序关系。 在 PR (place & route) 中，工具构造 buffer tree 去 buffer rstn_sync，并算出 buffer 后 rstn_sync 到后续每个 D flip flop 复位端的时间，通过插入或调整 buffer， 保障后续电路中每一个 D flip flop 的复位端都满足 removal/recovery 要求。 反之，如果 rstn_sync 相对于时钟 clk 没有有一个固定的关系，那工具就无从下手了，也就无法保障 removal/recovery 要求了。
顺便说一下，综合工具是不查 removal/recovery time 的。 如果复位电路上有错，通常会在设计流程很后面才发现，改起来代价也会高一些。 所以一定要在一开始就重视复位电路。
1.组合逻辑的输出都有毛刺的可能。2. 尽量避免模拟工程师做的时钟电路，避免在clock path用组合逻辑。

常见的形式采用移位寄存器：

module RESET_SYNC #(parameter SYNC_DEPTH = 2)
				   (input wire clk,
				    input wire resetn_in,
				    output wire resetn_out);
	reg [SYNC_DEPTH-1:0] rn_sync;

	always @(posedge clk or negedge resetn_in) begin
		if(~resetn_in)
			rn_sync <= {SYNC_DEPTH{1'h0}};
		else
			rn_sync <= {rn_sync[SYNC_DEPTH-2:0],1'b1};
		end
	assign resetn_out = rn_sync[SYNC_DEPTH-1];
endmodule

RESET_SYNC可以用于同步复位，也以为用于IP的restndelay于clock之后产生。

时钟切换

真实器件中，glitch不会是delta time =0的，这是仿真的结果。常见的是在assign clk_o = sel ? clk1:clk2;切换时，产生glitch。 参考🔗verilog glitch_free两个时钟切换电路
🔗时钟切换
