命令方向

基于材质/RenderState的排序

减少drawcall
- RenderState是一个比较笼统的称呼，对于OpenGL这类基于状态机的Graphics API，像是buffer/texture绑定，framebuffer切换，shader切换，depth/stencil/culling mode/blend mode等都属于状态切换，并且有性能开销。状态切换中涉及的开销包括driver端的命令验证及生成；GPU内部硬件状态机的重新配置；显存的读写；CPU/GPU之间的同步等。这里有一张图[25]大致量化了各类状态切换的开销：

Attribute方向

几何数据优化

减少顶点数量

减少顶点意味
- 对于Mobile GPU，还意味着更快的Bining Pass（主要是带宽压力）。(buffer)
- 更少的顶点从System Memory/DRAM里读取到Shader Core（带宽压力）
- 更少的 VS 执行（计算压力）
减少顶点的三种方法
- 模型的减面
- LOD
- normal map去代替高模体现细节。
- 各种剔除 Culling (视椎体剔除，背面剔除、遮挡剔除)
  - 视椎体剔除(算出物体的中心到面的最小距离（带正负方向的）与包围球的半径做比较，如果小于半径，就表示在外面。)
  - 背面剔除
  - 遮挡剔除(虽然 gpu 有深度测试，会将有遮挡的物体进行剔除，但是我们仍然希望在提交 GPU 之前对遮挡关系进行判断，提前剔除掉一些东西，减少渲染压力。)
  - 对于有early-z机制的GPU（IMR/TBR）是有效的，对TBDR无效。 减少每个顶点数据量
数据量更少意味着VAF阶段和Binning Pass阶段更少的读写开销。
我们可以在VS里使用一些快速的顶点数据压缩/解码方案[21][22]（少量的计算开销换取更少的带宽开销）。

避免小三角形

小三角形最直观的缺点就是：在屏幕上占用的像素非常少，是一种视觉上的浪费。
由于硬件管线中，针对三角形有图元装配的环节（Triangle Setup），还有三角形的剔除（Vertex Culling/Triangle Clipping），因此主要是“构造一个三角形的固定开销”。文章[19]中还提到了一定要避免小于32像素的Triangle，我猜是因为小于32像素的三角形在PS阶段，组的Warp可能是不足32pixel的（有待考证）。近几年提出的GPU Driven Pipeline里面，已经有用Compute Shader去剔除小三角形的优化方法[23]。

优化索引缓冲

点被访问越多次，memory cache的命中率越高，相应地，带宽开销就越小。
可以通过重排index buffer，让一段indices patch内同一顶点被引用的次数尽可能地多[24]。

Interleaving Attributes vs. Seperate Attributes

自定义Attributes: 如果一堆属性在VS中始终是会被一起使用（比如skinned weight和skinned indices；Normal/Tangent），我们应该把它们放在一起以减少Graphics API bind的次数，
如果一堆属性在不同VS中使用频率相差很大（比如position非常频繁，但vertex color很少使用），那么我们应该存储在不同buffer。
这个原理和AoS/SoA的区别一样，也是尽量提高缓存的利用率（缓存加载的时候的最小单位是Cache Line，通常64/128Bytes，所以要保证每次memory access能load更多有用的数据到cache）。

Texture方向

贴图的优化

贴图优化的核心只有一个：Cache Friendly。

减少贴图尺寸

很多人都觉得减少贴图尺寸带来的最大优化是显存，对于主机/移动平台以及一些受显存大小限制的场景或许是对的。但从性能角度分析，减少贴图尺寸带来的最大好处是提高缓存命中率：假设把一张1024x1024的贴图换成一张1x1的贴图，shader不变，你会发现shader的执行速度变快了，因为对所有需要采样这个贴图的shader来说，真正从内存读取数据只需要一次，而后的每次采样，都只需要从cache里取那个像素数据即可。换句话说，我们关注的是每条cache line能够覆盖多少个像素的PS执行。贴图尺寸越小，每条cache line覆盖的被采样像素就越多。

使用压缩贴图

这个思路和顶点压缩是类似的，即牺牲一些计算量用于即时的数据解压缩，来换取更少的带宽消耗。诸如DXT/PVRTC/ASTC都是这样的思路。同样的思路还可以用在紧凑的G-Buffer生成，比如CryEngine曾经用Best Fit Normal和YCbCr色彩空间压缩G-Buffer[27][28]。

合并贴图到Texture Altas

这个其实是为了减少贴图的绑定开销，本质上是减少状态切换。如果有Bindless Texture[25]的情况下，这个优化就帮助不大。

使用Mipmap

通常我们使用Mipmap是为了防止uv变化比较快的地方（一般是远处）的贴图采样出现闪烁，但究其根源，闪烁是因为我们在对相邻像素进行着色的时候，采到的texel是不连续的。这其实就意味着cache miss。而Mipmaped texture会按级存储每一层mip（物理内存上连续），这就意味着当你使用Mipmap去采样的时候，缓存命中率是更高的，因此性能相比没有Mipmap的贴图也会更好。

存储结果到Buffer还是Texture？

有时候我们会把一些通用计算放在GPU上，结果存在buffer/texture上，理论上，如果能够选择的话，尽量把不是图片类型的数据存储在buffer上（比如particle的velocity/pos或者skinPallete，最好用buffer存） 。这听起来是一句废话，理由是：Buffer和Texture在内存中的存储布局不一样，Buffer是线性的，Textute是分块的，在非贴图数据的访存模式下，分块的内存布局往往不利于缓存命中。

Tips：当然，对于移动平台来说，Cache Friendly还意味着更少的发热。

用贴图缓存中间计算结果？

很多时候，我们会把一些数学上的中间计算结果缓存到一张贴图里，这些贴图的数值本身不代表视觉信息，而是纯粹的数字。比如Marschner Hair Mode用LUT去存BRDF[29]；UE4用LUT去存储PBR的环境光BRDF[30]。

LUT带来的性能损耗有两点：

（1）贴图本身是数值，所以只能用无损格式，无法压缩，所以bytes per pixel是比较大的，比一般贴图占用更多读取带宽

（2）对于贴图的采样是基于LUT的uv计算的，而相邻像素算出的uv通常都没有空间连续性，这就表示每次LUT的采样几乎都会导致cache miss，所以这类LUT比一般贴图的采样更慢。

结论：尽量使用拟合函数去代替LUT采样，对于Mobile GPU来说，永远不要尝试用LUT去优化一段shader；对于Desktop GPU来说，慎重考虑使用LUT。

Shader方向

Shader的优化

减少分支？

我们已经解释过GPU是如何实现分支的，所以再回到是否要减少分支这件事，就不应该一味地认为分支总是对性能不好的。应该说，如果分支的结果依赖shader在运行时决定，并且这个结果在warp内差异很大，那么我们应该避免分支，实在无法避免时，尽量提取公共计算部分到分支外。近年来大部分的Deferred Shading框架，都依赖于Material ID去判断材质类型，并在shading阶段依赖动态分支去做不同的着色计算，这是因为材质在屏幕空间上的变化是比较少的（大部分使用标准PBR材质），所以分支带来的性能问题也不大。

另外，我们经常会用一些Uber Shader来实现不同的材质效果（但又共享很多公共计算）。实现的思路有两种：用宏定义基于Uber Shader生成不同的Sub Shader和Uber Shader内基于Uniform的分支。前者可能带来的shader切换的开销，后者反倒可能更有利于性能（当然，这个也要具体情况具体分析）。

精确指定数据类型

对于ALU来说，它的许多数学运算指令的时长/并发数是依赖于数据位宽的。因此应该尽量使用算法允许的最低精度数据类型来进行计算，比如GLSL中，可以通过highp/mediump/lowp去指定当前shader的数据计算精度。另外，在进行Int/Float的混合计算时，需要额外的指令对Int类型进行转换，因此，如无必要，尽量不要用Int类数据。

使用向量算法还是标量算法？

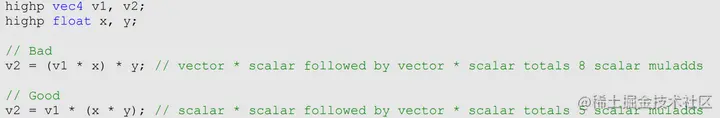

过去很多Shader Core的设计是Vector Based，即ALU只会进行向量的加减乘除，对于标量也会规约到向量运算。基于这类设计，就有一些奇技淫巧，去把一个计算尽量向量化[17]。但现在更多的是Scalar Based的Shader Core，所以也就无需太过关注这点，但是，我们还是应该尽量延迟向量和标量之间的运算，比如这个例子：
