XXL-job原理1.前言在传统的定时任务框架有着如下缺陷：不支持分片任务不支持生命周期统一管理不支持集群不支

1.前言

在传统的定时任务框架有着如下缺陷：

不支持分片任务
不支持生命周期统一管理
不支持集群
不支持失败重试
不支持动态调整
无报警机制
任务数据统计难以实现传统的定时框架有以上缺陷，如果解决以上缺陷就需要自己进行重新开发，十分麻烦，所以，我们需要分布式调度系统；在分布式任务调度中，xxl-job有着广泛的使用，并且轻量级，很适合小型项目的任务，xxl-job官方文档。

2.xxl-job设计

2.1 定时任务基本概念

在说框架设计之前，先说明一下定时任务的基本概念，定时任务分为三个部分

触发器：什么时候执行任务，cron表达式就可以认为是触发器
执行器：任务在那个机器上执行，那个机器就可以认为是触发器
任务

2.2 xxl-job的演变

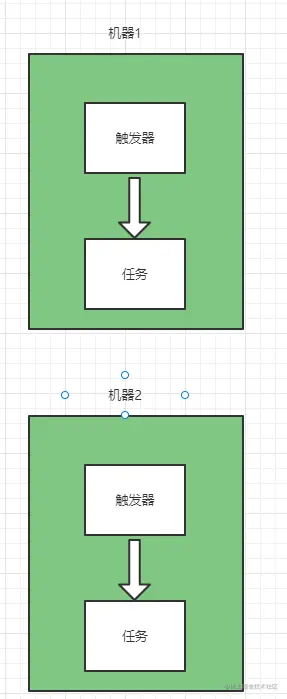

由于单机的处理能力是有限的，慢慢的向分布式系统进行演进。那么，分布式调度系统演变过程是怎么样的呢？

这时候，就发现问题了，任务是只需要执行一次即可，那么怎么确保他们只执行一次？当然，我们可以使用分布式锁来保证只有一个机器来执行这个任务（保证两台机器时间相同），但是分布式锁的三种实现方式都是有问题的。不适合？

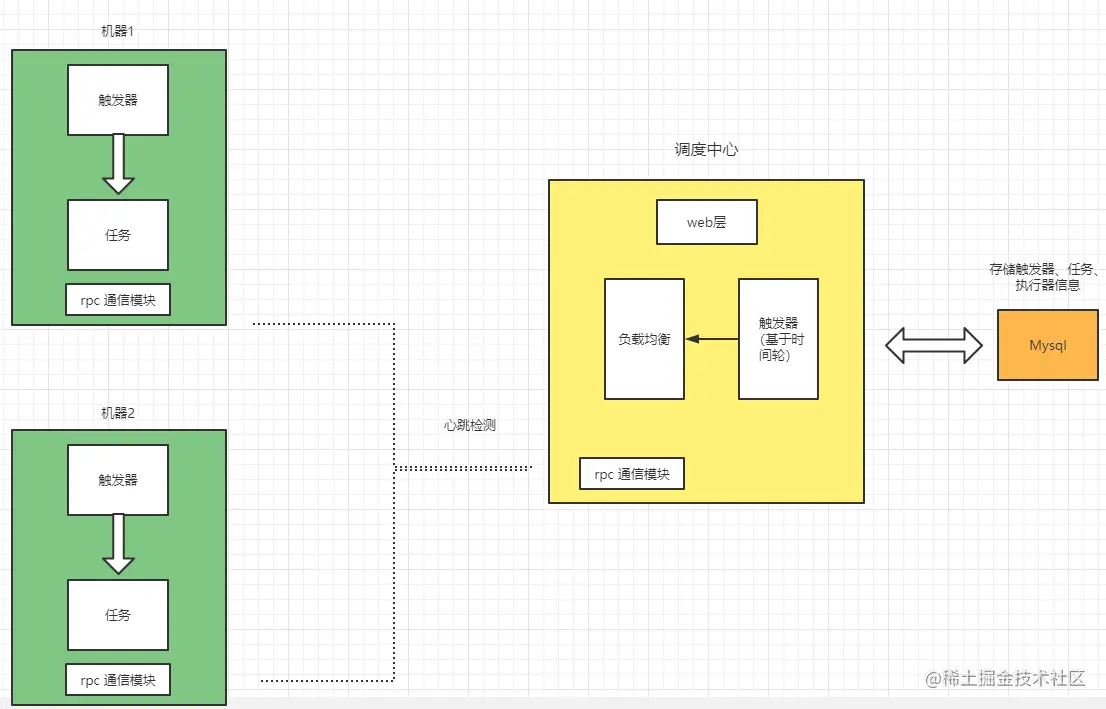

使用调度中心？ 由于分布式锁不行，那么我们使用一个调度中心行不行？由一个调度中心，来保证那个执行器来执行任务调度。其实是可以的，此时，系统架构图就变成如下：

此时，一个大致的xxl-job框架就出来了，首先web层先获取触发器、任务信息、执行器相关信息存入到mysql中，然后，找出当前要执行的任务，通过负载均衡算法找到对应的执行器，通过RPC框架，调度该任务，如何失败再根据重试次数和报警机制看看要不要重试和报警。

以上是实现了分布式调度的功能，但是，我们还需要保证调度中心高可用，那么，调度中心高可用是怎么实现的呢？

当有两个调度中心时，就会通过分布式锁，看谁拿到了这个分布式锁，再去数据库查询那个触发器将要触发，到达触发时间的任务进行调度。
设计思想
将调度行为抽象形成“调度中心” 公共平台，而平台本身只负责发起调度请求，不负责业务逻辑。
将任务抽象成分散的JobHandler，交由“执行器”统一管理，“执行器”负责接收调度请求并执行对应的JobHandler中的业务逻辑。
所以，调度和任务两部分可以相互解耦，提供系统整体稳定性和扩展性；

2.3 xxl-job 实现细节

以上是xxl-job架构方面的理解，当架构设计好以后，我们需要关注的就是细节了。为了提供系统的吞吐量，系统展开了一些设计，启动代码如下：

public void init() throws Exception {
    // init i18n
    initI18n();

    // 1. 创建快慢线程池
    JobTriggerPoolHelper.toStart();

    // 2. 注册线程池启动
    JobRegistryHelper.getInstance().start();

    // 3. 失败监控线程池启动
    JobFailMonitorHelper.getInstance().start();

    // 4. admin 对数据进行监控 如果运行时间超过10min 并且没有心跳就设置为失败
    JobCompleteHelper.getInstance().start();

    // 5. 报表相关，保存任务执行的日志，并且生成日结报表，清理过期日志
    JobLogReportHelper.getInstance().start();

    //6. 调度调度任务相关
    JobScheduleHelper.getInstance().start();

    logger.info(">>>>>>>>> init xxl-job admin success.");
}

简单的说：

JobTriggerPoolHelper.toStart(); 作用：创建两个线程池，一个线程池为快线程池，另一个线程池为慢线程池；
设计思路如下：在1分钟内，如果一个任务有10次提交时间花费大于500ms（虽然是异步执行，但是由于网络原因，可能会大于500ms），就认为这个任务是慢任务，为了防止这种慢任务影戏系统吞吐量，就将其放在慢线程池中运行；流程图如下：

此时，当调用触发任务时，就可以进行基于它的路由规则选取合适的线程池进行执行了。每一分钟会清空存储慢线程池的Map key存任务id value存延时的次数；

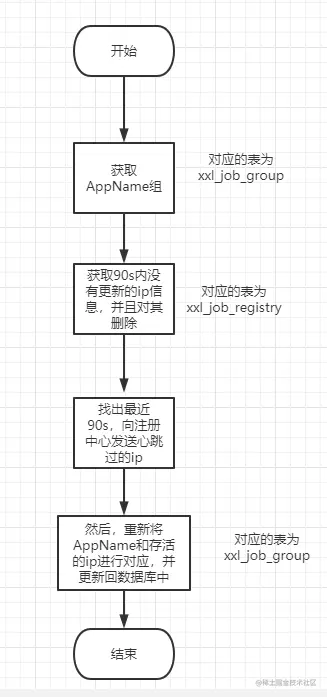

JobRegistryHelper.getInstance().start(); 作用：更新appName对应的IP组，将新增的IP添加到组中，将断线的IP进行清理（因为我们的执行器是会上下线的。我们需要及时更新当前在线的执行器）其流程图如下：

注：xxl-job有心跳机制，客户端会向注册中心发送心跳，xxl-job会把这个心跳信息保存在xxl_job_registry 此时，就能够实现心跳检测机制，保证机器下线能够及时清除，机器上线能够及时发现；

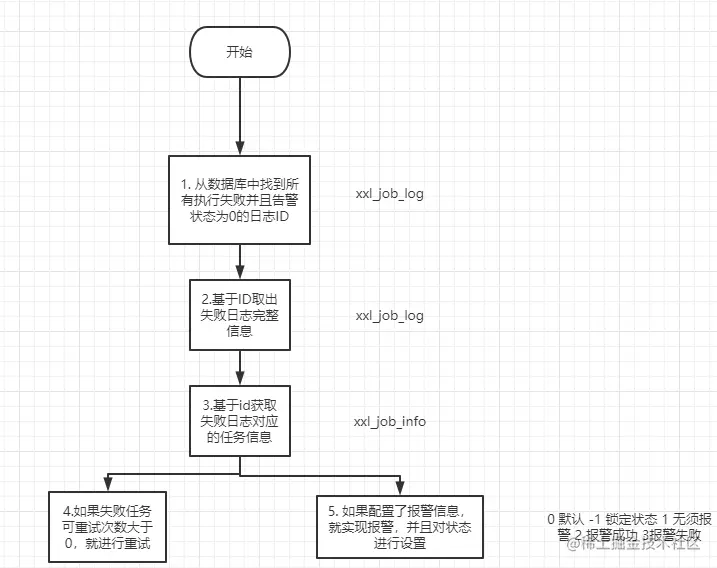

JobFailMonitorHelper.getInstance().start(); 作用：一个分布式调度中心需要有重试机制和报警机制，这个线程就是做这个任务的（因为采用的是异步调用，我们不知道这个任务有没有执行成功）其流程图如下：

调度失败情况有很多：

比如无法将调度信息发送给执行器（可能没有存活执行器）
或者任务的超时时间到了，系统会给执行器一个中断信号
或者任务在执行的过程中，突然宕机以上都会导致调度失败，但是都会把失败的情况记录到数据库中，然后，通过对调度日志进行分析来判断是否需要重试和报警。
JobCompleteHelper.getInstance().start();
作用：当调度系统调度执行器后，如果这个时候执行器突然宕机，那么，调度系统这边应该怎么感知呢？并且我们还需要知道这个执行器是否任务是否执行成功。这个线程就是干这个活；
当调度记录停留在“运行中”状态超过10min，且对应执行器心跳注册失败不在线，则将本地调度主动标识失败；
由于，采用异步调度，所以调度中心并不知道任务调度是否真正成功，所以，会建立一个日志回调线程池，来接收RPC调用回复，收到执行器在执行这个任务后的处理结果数据，然后，将结果写回到数据表xxl_job_log中。

JobLogReportHelper.getInstance().start();
作用：

主要是负责清理过期日志的，把一个月前的日志文件进行清理
做报表，我们xxl-job有一个控制台，比如说有多少任务执行成功，有多少任务执行失败，就由它以每日为维度进行统计，并写入到xxl_job_log_report中

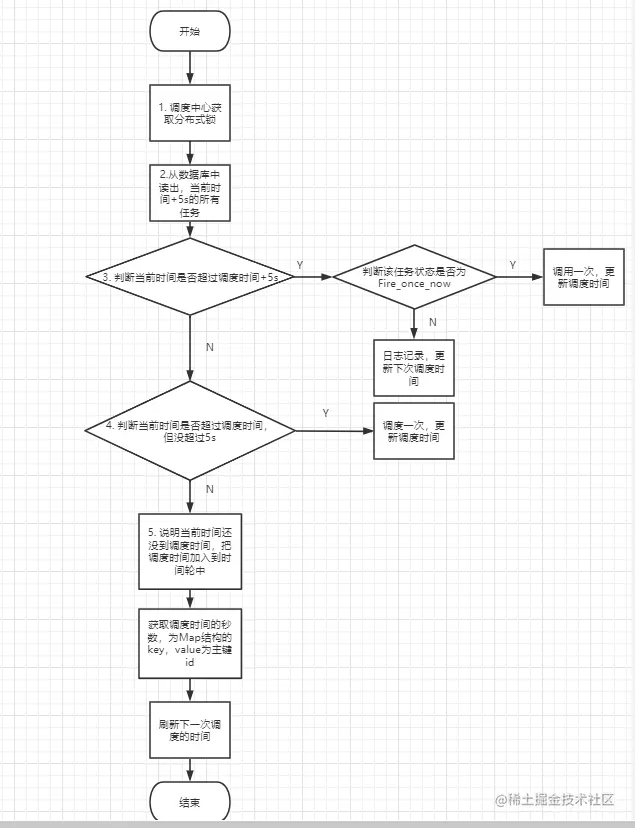

每一分钟扫描一次 JobScheduleHelper.getInstance().start(); 作用：
从xxl_job_info表中找出当前时间 + 5s的所有执行器的数据，然后，根据其调度时间判断是立即调度还是加入到时间戳中（如果任务很多的话，在循环过程中有可能导致当前时间已经大于调度时间的情况）
对加入到时间轮中的数据进行遍历调用

以上是将5s内的任务加入到时间轮中，那么加入时间轮之后是怎么运行的呢？其实内部有一个ringThread 线程来负责对该时间轮遍历运行；其流程如下：

所以，这样就实现了对时间轮中的任务进行调度
思考：任务调度方式有很多种方式，这边为什么要采用时间轮调度呢？ 以我看来，任务调度至少有两种方式：

我可以使用一个线程，key = 调度时间 value = 任务id，每秒去扫描一次，看看有没有任务可以执行，如果可以执行的话，就执行；
我可以使用延时队列（延时线程池其实都一样），它就是将任务通过执行时间进行堆排序，不断地拿排着的第一个任务的执行时间和当前时间做对比。如果时间到了就执行，再看看这个任务是不是周期性执行的任务来决定是不是要再加入；

那么，上面这两个方案有什么问题呢？方案一，比如说：我现在有1000个任务，5分钟后才需要进行执行，那么这个线程每一秒扫描一次的话，就需要扫描 5 * 60次才能执行，所以，它的问题就是，对于一些不是最近的任务也需要进行扫描，浪费性能方案二，因为需要维护最小堆，所以插入数据和取出数据时间复杂度为O(logN)，如果要取m个数据就为mlogn了，如果采用延时队列还有一个问题这个任务是单线程执行，那么如果一个任务执行的时间过久则会影响下一个任务的执行时间(当然任务的run要是异步执行也行，这个可以用线程池来解决)。

很显然，因为我们分布式调度系统调度的任务是比较多的，所以上面两种方案是不行的。当然，平时的任务的话，就用方案二就好了；

那么xxl-job中时间轮是如何解决上面的问题的呢？

先通过sql 找出最近5s内的数据
然后再把相应的数据加入到时间轮中这样扫描次数最多为两次，并且添加数据，删除数据的时间复杂度为O(1);
其实，时间轮有着广泛的应用，比如rpc框架，kafka等，可能表现形式不太一样，但是思路是差不多的。可以参考这篇文章

3.xxl-job 源码标注

上面分析了xxl-job的原理，为了让文章结构更加清晰，在文中并没有贴出源码，如果，想查看源码的小伙伴，可以下载以下源码，相关标注很清楚 xxl-job备注源码

4.收获

对xxl-job有了更深刻的了解，xxl-job比较小巧，对小型项目还是比较友好的
理解分布式思维，像我们的xxl-job是基于mysql对分布式进行管理
就是涉及到一些具体的设计，比如说各模块解耦，设计思想，还有的话像一些快慢线程池、时间轮、异步调用及其思想，如果后续有这种需求的话，可以参照它的设计来进行实现。

补充

在分布式任务调度系统中，还有阿里云的SchedulerX也在公测中，官网如下：SchedulerX 和xxl-job相比，主要有如下优点：

xxl-job需要自己进行部署，而xxl-job把这部分工作直接交给阿里云了。
xxl-job 只支持cron 而对于cron来说只能支持被60分钟整除的轮询，像每40分钟执行一次这种调度是不行的，（他会在40分钟和整点的时候进行执行，因为0%40=0 而取余为0就会执行，会导致出错）而SchedulerX支持Second delay 支持（1-60s间隔的秒级轮询）
SchedulerX 支持工作流，（调度不传入时间，一个job工作完毕后，另一个job再开始工作）
SchedulerX 支持重刷数据（需要把过去一段时间的任务重新执行一遍）
XXL-job 支持静态分片（统计当前执行器数量，发送总的执行器数量和当前执行器的位置）SchedulerX还支持MapReduce动态分片网格分片等功能

总结：如果，只是简单使用下功能，没有用到这些特性可以使用xxl-job 如果说为了稳定性，并且调度任务比较多，也用到了高级特性，那就可以使用SchedulerX。
