本文是【字节可视化系列】Kafka专栏文章。

通过本文你将了解到时间轮算法思想,层级时间轮,时间轮的升级和降级。


时间轮,是一种实现延迟功能(定时器)的巧妙算法,在Netty,Zookeeper,Kafka等各种框架中,甚至Linux内核中都有用到。


本文将参考Kafka的时间轮作为例子讲解。


0 设计源于生活

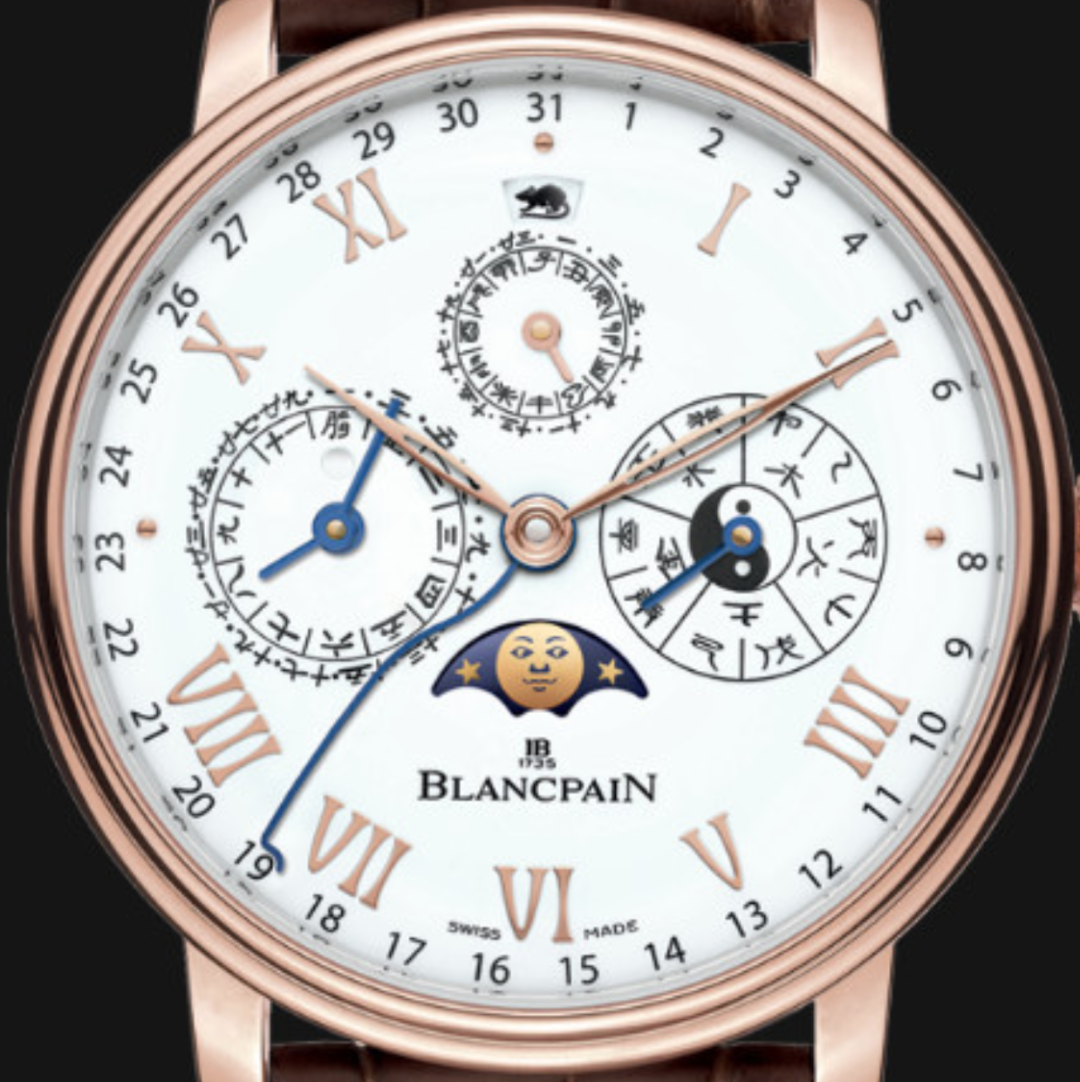

开始之前给大家看块宝珀中华年历表。

图片来自宝珀官网


这款手表的表盘融合了中华历法中各种博大精深的计时元素。

上方位置的小表盘显示时辰数字及字符,24小时一周期;年份视窗显示当年所属生肖,12年一周期;

左边位置显示农历月,12个月一周期; 农历日, 30天一周期;

右边位置显示五行元素和十天干,10年一周期;

下方的表盘显示月相盈亏。

至于价格.....这个话题略过。


而时间轮,其设计正是来源于生活中的时钟。


1 时间轮

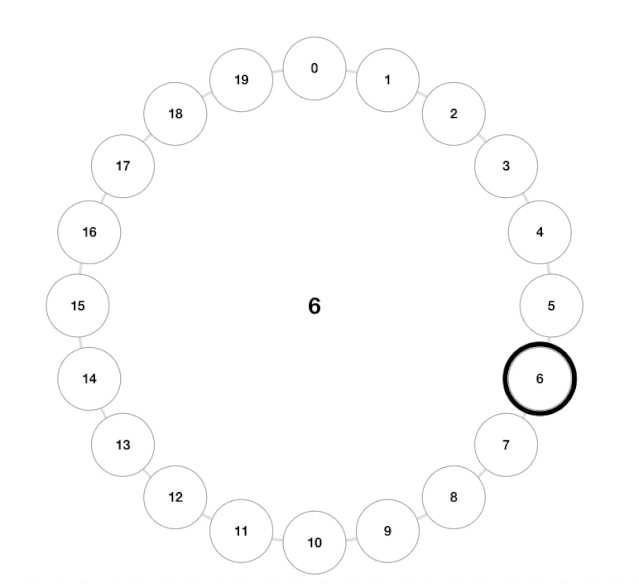

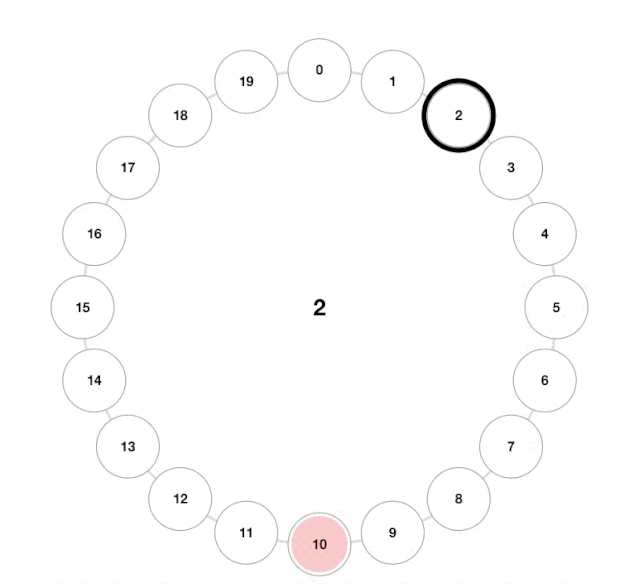

如图就是一个简单的时间轮:


图中大圆的圆心位置表示的是当前的时间,随着时间推移, 圆心处的时间也会不断跳动。


下面我们对着这个图,来说说Kafka的时间轮TimingWheel。


Kafka时间轮的底层就是一个环形数组,而数组中每个元素都存放一个双向链表TimerTaskList,链表中封装了很多延时任务。


Kafka中一个时间轮TimingWheel是由20个时间格组成,wheelSize = 20;每格的时间跨度是1ms,tickMs = 1ms。参照Kafka,上图中也用了20个灰边小圆表示时间格,为了动画演示可以看得清楚,我们这里每个小圆的时间跨度是1s。


所以现在整个时间轮的时间跨度就是 tickMs * wheelSize ,也就是 20s。从0s到19s,我们都分别有一个灰边小圆来承载。


Kafka的时间轮还有一个表盘指针 currentTime,表示时间轮当前所处的时间。也就是图中用黑色粗线表示的圆,随着时间推移, 这个指针也会不断前进;



添加定时任务

有了时间轮,现在可以往里面添加定时任务了。我们用一个粉红色的小圆来表示一个定时任务。


这里先讲一下设定,每一个定时任务都有延时时间delayTime,和过期时间ExpiredTime
比如当前时间是10s,我们添加了个延时时间为2s的任务,那么这个任务的过期时间就是12s,也就是当前时间10s再走两秒,变成了12s的时候,就到了触发这个定时任务的时间。

而时间轮上代表时间格的灰边小圆上显示的数字,可以理解为任务的过期时间。


讲清楚这些设定后,我们就开始添加定时任务吧。

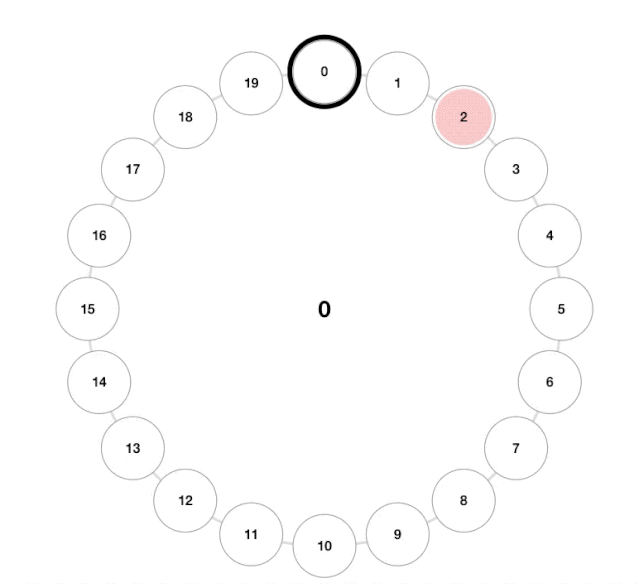

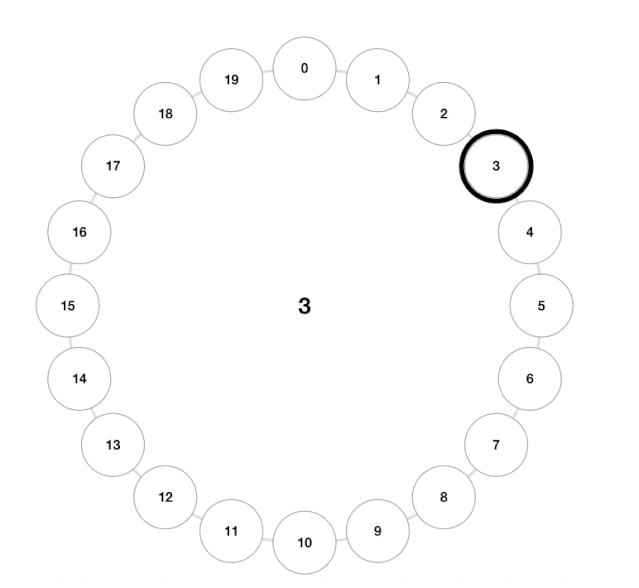

初始的时候, 时间轮的指针定格在0。此时添加一个超时时间为2s的任务, 那么这个任务将会插入到第二个时间格中。



当时间轮的指针到达第二个时间格时, 会处理该时间格上对应的任务。在动画上就是让红色的小圆消失!


如果这个时候又插入一个延时时间为8s的任务进来, 这个任务的过期时间就是在当前时间2s的基础上加8s, 也就是10s, 那么这个任务将会插入到过期时间为10s的时间格中。




2 "动态"时间轮

到目前为止,一切都很好理解。

那么如果在当前时间是2s的时候, 插入一个延时时间为19s的任务时, 这个任务的过期时间就是在当前时间2s的基础上加19s, 也就是21s。

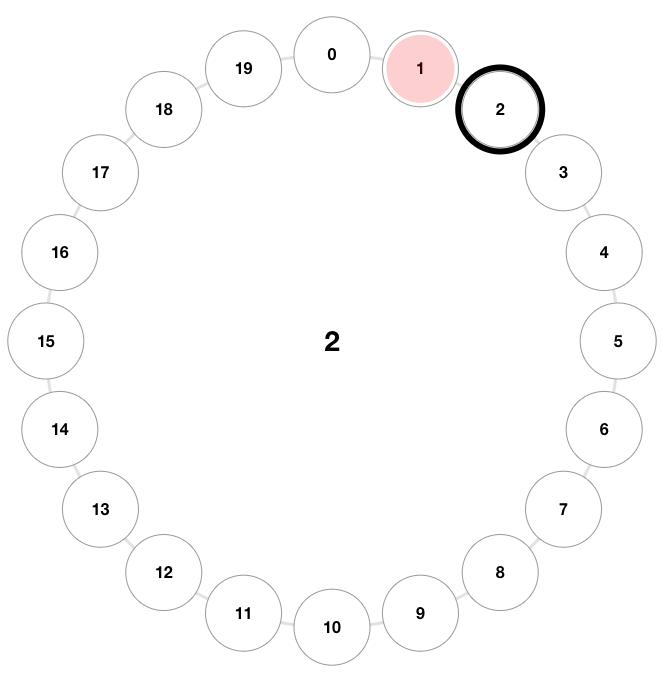

请看下图,当前的时间轮是没有过期时间为21s的时间格。这个任务将会插入到过期时间为1s的时间格中,这是怎么回事呢?

复用时间格


为了解答上面的问题,我们先来点魔法, 让时间轮上的时间都动起来!

其实呢,当指针定格在2s的位置时, 时间格0s, 1s和2s就已经是过期的时间格。

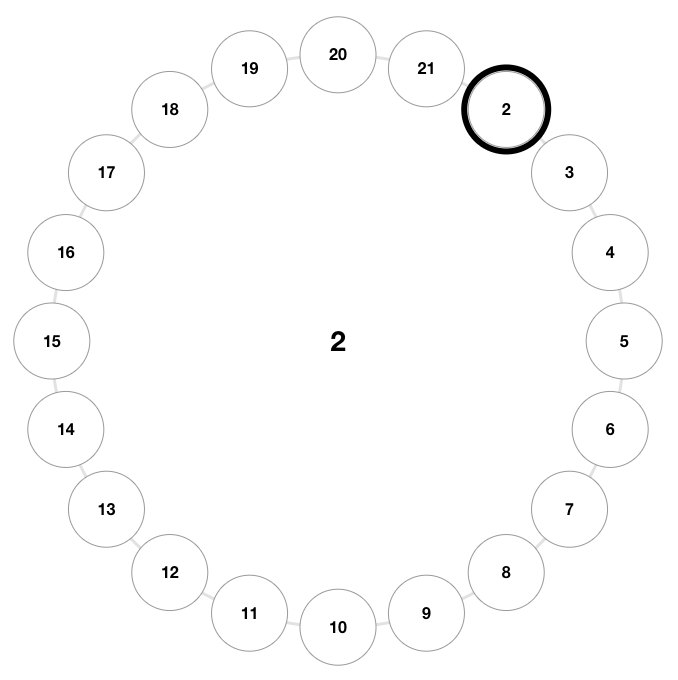

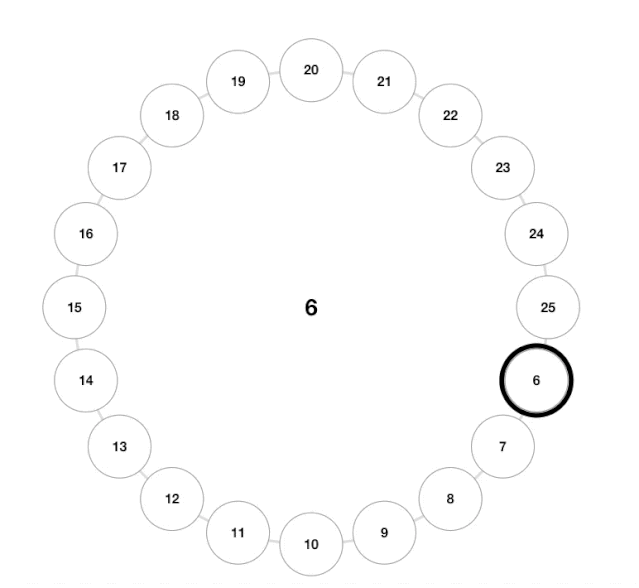

也就是说指针可以用来划分过期的时间格[0,2]和未来的时间格 [3,19]。而过期的时间格可以继续复用。比如过期的时间格0s就变成了20s, 存放过期时间为20s的任务。

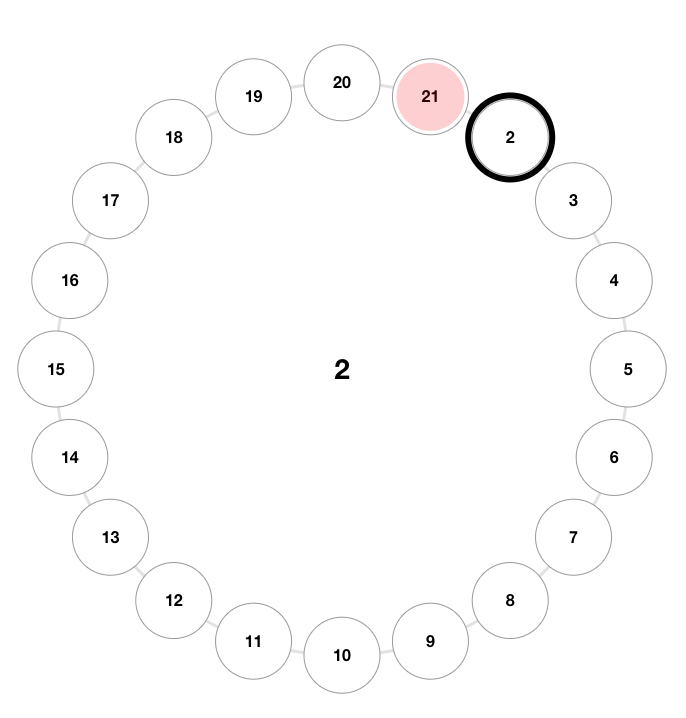

理解了时间格的复用之后,再看回刚刚的例子,当前时间是2s时,添加延时时间为19s的任务,那么这个任务就会插入到过期时间为21s的时间格中。

3 时间轮升级

下面,新的问题来了,请坐好扶稳。

如果在当前时间是2s的时候, 插入一个延时时间为22s的任务, 这个任务的过期时间就是在2s的基础上加22s,也就是24s。


显然当前时间轮是无法找到过期时间格为24秒的时间格,因为当前过期时间最大的时间格才到21s。而且我们也没办法像前面那样再复用时间格,因为除了过期时间为2s的时间格,其他的时间格都还没过期呢。当前时间轮无法承载这个定时任务, 那么应该怎么办呢?

当然我们可以选择扩展时间轮上的时间格, 但是这样一来,时间轮就失去了意义。

是时候要升级时间轮了!

我们先来理解下多层时间轮之间的联系。


4 层级时间轮

如图是一个两层的时间轮:

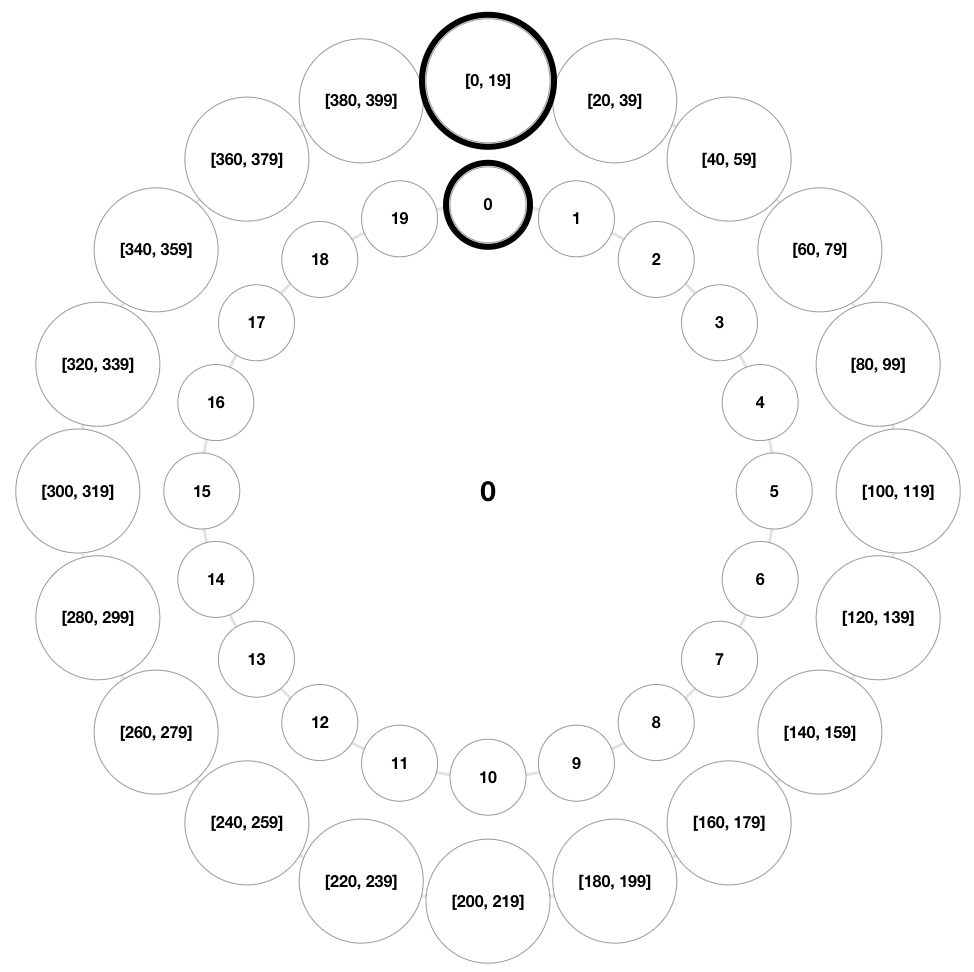

第二层时间轮也是由20个时间格组成, 每个时间格的跨度是20s。

图中展示了每个时间格对应的过期时间范围, 我们可以清晰地看到, 第二层时间轮的第0个时间格的过期时间范围是 [0,19]。也就是说, 第二层时间轮的一个时间格就可以表示第一层时间轮的所有(20个)时间格;

为了进一步理清第一层时间轮和第二层时间轮的关系, 我们拉着时间的小手, 一起观看下面的动图:

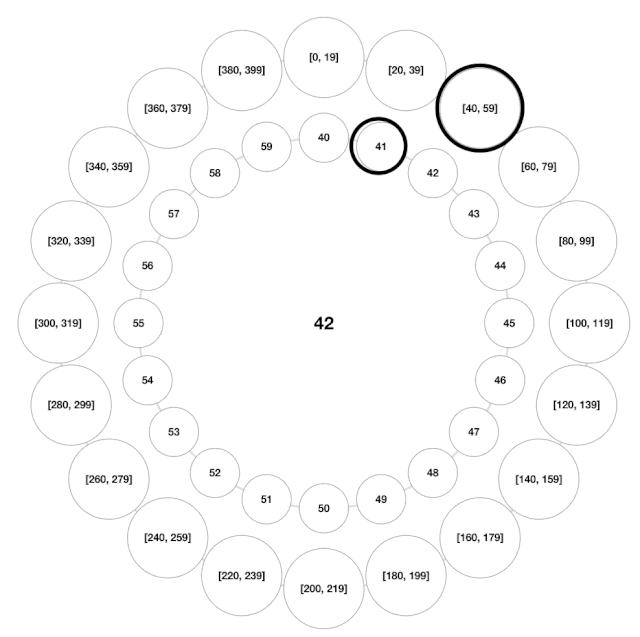

可以看到,第二层时间轮同样也有自己的指针, 每当第一层时间轮走完一个周期,第二层时间轮的指针就会推进一格。


添加定时任务

回到一开始的问题,在当前时间是2s的时候, 插入一个延时时间为22s的任务,该任务过期时间为24s。

当第一层时间轮容纳不下时,进入第二层时间轮,并插入到过期时间为[20,39]的时间格中。


我们再来个例子,如果在当前时间是2s的时候, 插入一个延时时间为350s的任务, 这个任务的过期时间就是在2s的基础上加350s,也就是352s。

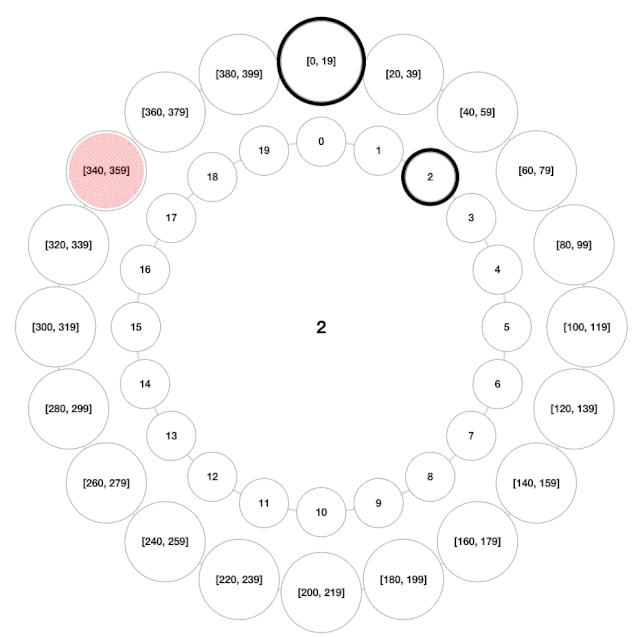

从图中可以看到,该任务插入到第二层时间轮过期时间为[340,359]s的时间格中,也就是第17格的位置。



5 "动态"层级时间轮

通常来说, 第二层时间轮的第0个时间格是用来表示第一层时间轮的, 这一格是存放不了任务的, 因为超时时间0-20s的任务, 第一层时间轮就可以处理了。


但是! 事情往往没这么简单, 我们时间轮上的时间格都是可以复用的! 那么这在第二层时间轮上又是怎么体现的呢?


下面是魔法时间, 我们让时间轮上的过期时间都动起来!

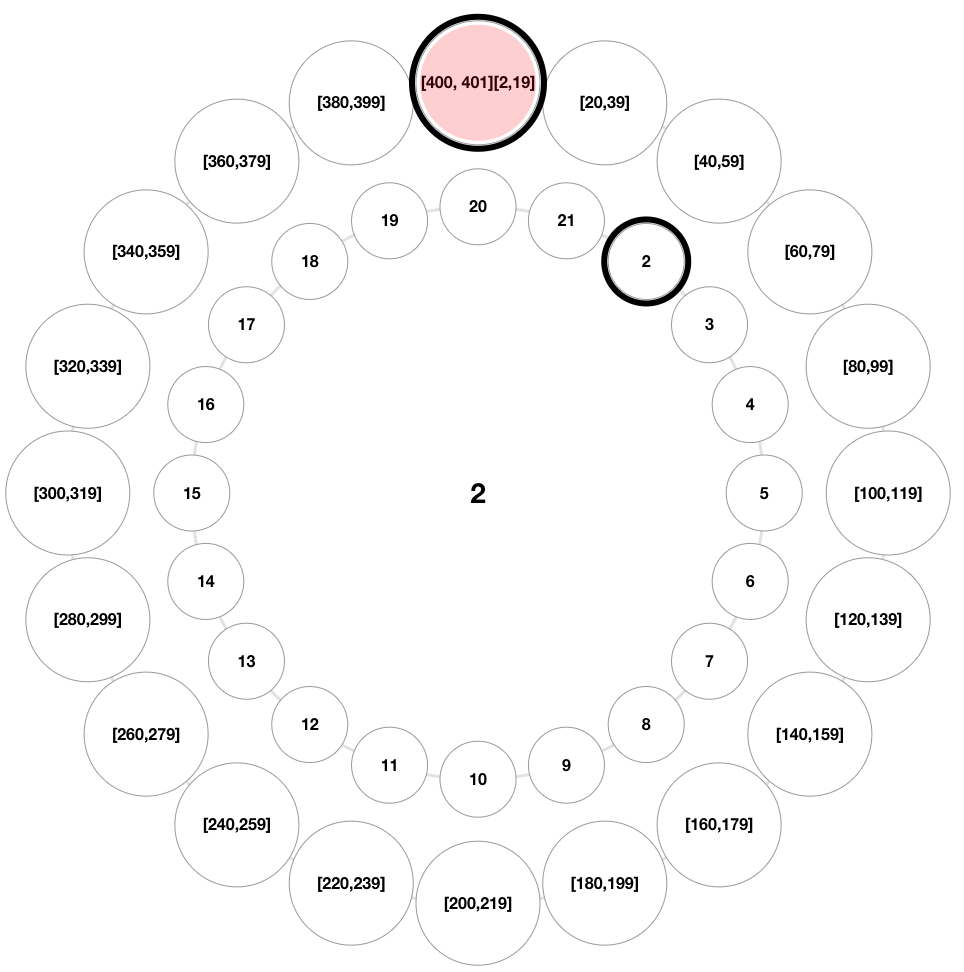

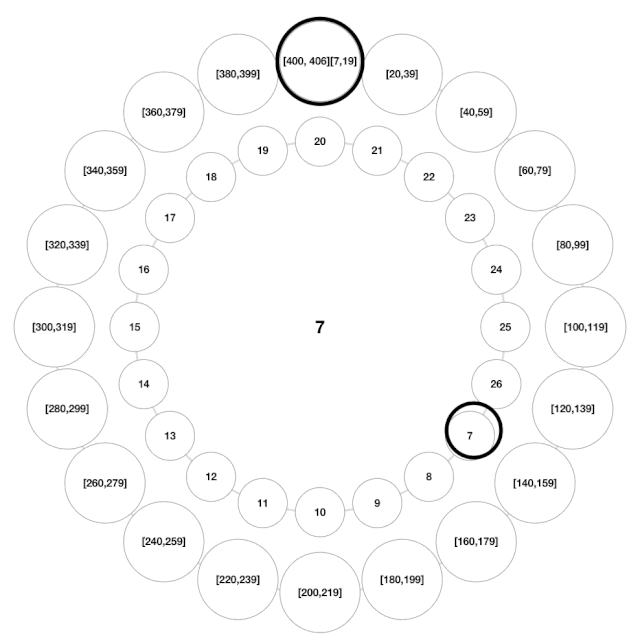

从图中可以看到,当第一层时间轮的指针定格在1s时,超时时间0s的时间格就过期了。而这个时候,第二层时间轮第0个时间格的时间范围就从[0,19]分为了过期的[0],和未过期的[1,19]。而过期的[0]就会被新的过期时间[400]复用。


第二层时间轮第0个时间格的过期时间范围演变如下:

[0-19]

[400][1,19]

[400,401][2,19]

......

[400,419]


所以,如果在当前时间是2s的时候, 插入一个延时时间为399s的任务, 这个任务的过期时间就是在2s的基础上加399s,也就是401s。如图,这个任务还是会插到第二层时间轮第0个时间格中去。


6 时间轮降级

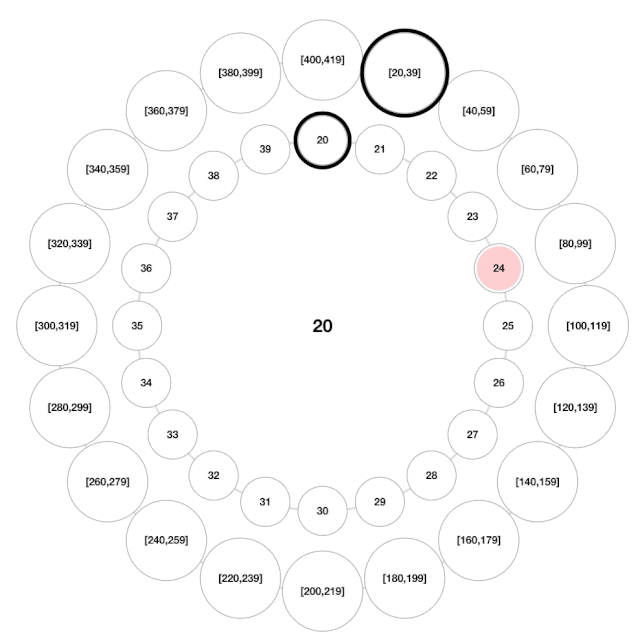

还是用回这个大家都已经耳熟能详的例子,在当前时间是2s的时候, 插入一个延时时间为22s的任务,该任务过期时间为24s。最后进入第二层时间轮,并插入到过期时间为[20,39]的时间格中。

当二层时间轮上的定时任务到期后,时间轮是怎么做的呢?


从图中可以看到,随着当前时间从2s继续往前推进,一直到20s的时候,总共经过了18s。此时第二层时间轮中,超时时间为[20-39s]的时间格上的任务到期。

原本超时时间为24s的任务会被取出来,重新加入时间轮。此时该定时任务的延时时间从原本的22s,到现在还剩下4s(22s-18s)。最后停留在第一层时间轮超时时间为24s的时间格,也就是第4个时间格。

随着当前时间继续推进,再经过4s后,该定时任务到期被执行。


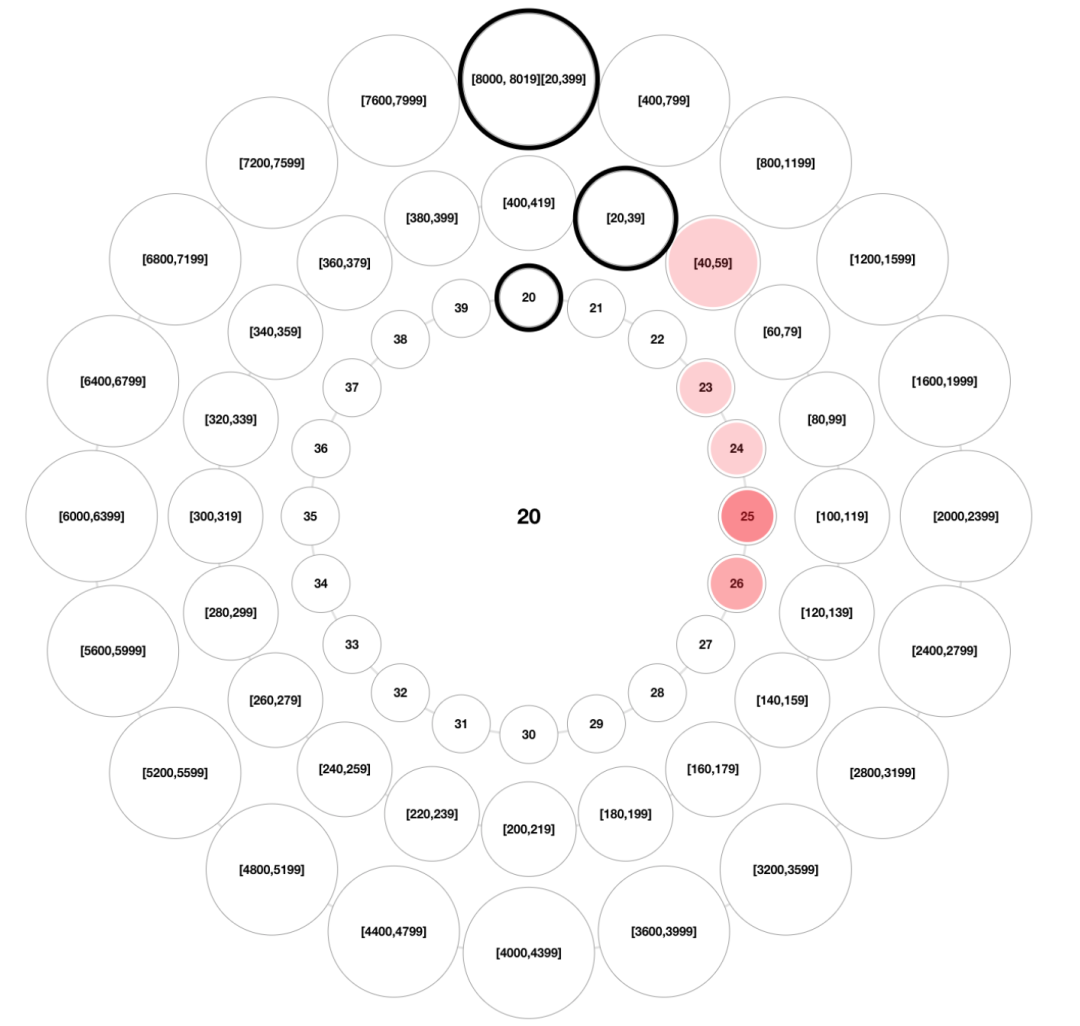

从这里可以看出时间轮的巧妙之处,两层时间轮只用了40个数组元素,却可以承载[0-399s]的定时任务。而三层时间轮用60个数组元素,就可以承载[0-7999s]的定时任务!


7 时间轮的推进

从动画中可以注意到, 随着时间推进, 时间轮的指针循环往复地定格在每一个时间格上, 每一次都要判断当前定格的时间格里是不是有任务存在;

其中有很多时间格都是没有任务的, 指针定格在这种空的时间格中, 就是一次"空推进";

比如说, 插入一个延时时间400s的任务, 指针就要执行399次"空推进", 这是一种浪费!

那么Kafka是怎么解决这个问题的呢?这就要从延迟队列DelayQueue开始讲起了!
时间轮搭配延迟队列DelayQueue,会发生什么化学反应呢?请关注公众号【字节武装】后续更新。
