AppCompatActivity

现在写的Ativity几乎都是继承AppCompatActivity的，作用嘛就是为了兼容。有的小伙伴可能已经发现AppCompatActivity的setContent方法点击去和Activity的完全不一样。那之前分析的那些东西难度就被废弃了吗？奥夫课斯 诺特。

不管是基于Android5.0也好，Android 11.0也好， 源码会有区别，但是核心代码，中心思想，不会有什么变化。下面我们去看看AppCompatActivity的setContent与Activity有和区别

可视化观察层级

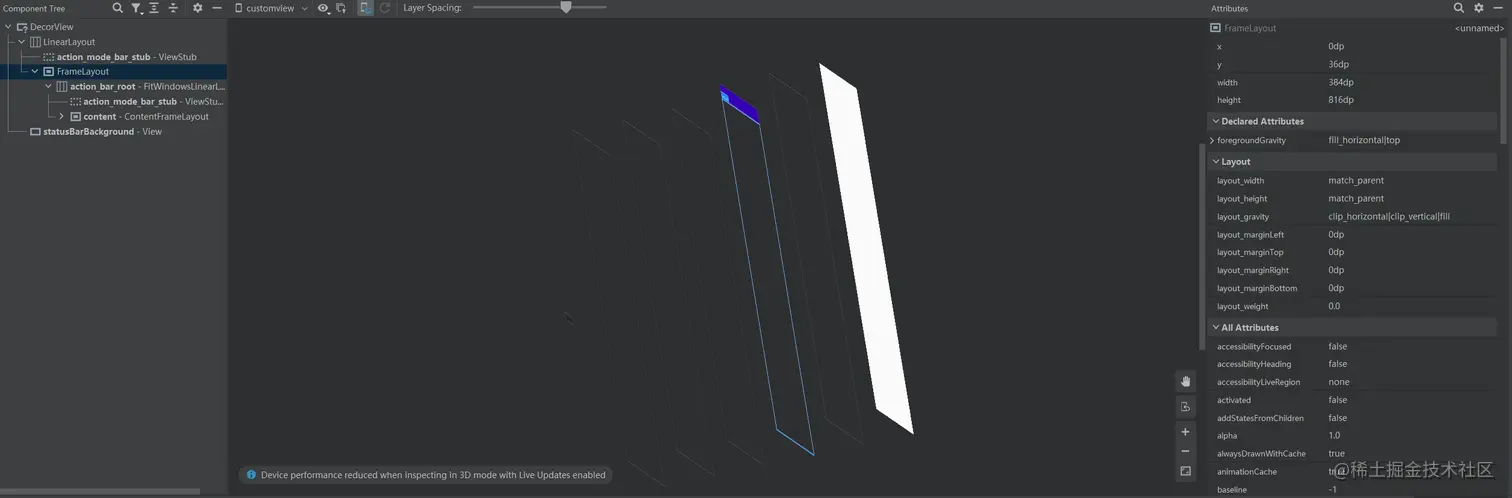

把原来继承Activity改成继承AppCompatActivity，重新运行项目。打开LayoutInspector


果然与原来的不一样。原来的层级是下面这张图 1018ecbaf104e4602d1e958adac89cb.png

Activity是4个层级，AppCompatActivity是6个层级很明显是有区别的，那就一层一层比对，看看区别在哪里。

  1. 最外层还是DecorView。看到这个我就放心了，如果第一层就不一样了，那之前分析的DecorView和Window的关系全都得再重现看一边了。
  2. 第二层也是一样的，因为主题是同一个所以外层是LinearLayout
  3. 第三层一样，但是不完全一样。一样是同样是actionBar+FrameLayout的样式，这也好理解，因为第二层使用的XML是一样的。 不一样的是原来下面的FrameLayout是有id，而且是很熟悉的content，现在他没有id了
  4. 第四层看完全不一样了，是一个id为action_bar_root的FitWindowsLinearLayout的东西。看名字也是LinearLayout
  5. 第五层不一样，但是不是完全不一样。因为之前没有第五层所以肯定不一样，但是看层级。。

  • 相似点1：id为action_mode_bar_stub类型的ViewStubCompat和第三层的id为action_mode_bar_stub类型的ViewStub。这不是很相似吗。而且ViewStubCompat后面的Compat就是兼容的意思呀。

  • 相似点2：下面的布局居是ContentFrameLayout，毫无疑问也是FrameLayout的子类，最重要的是他的id是content。并且我们我那个下一层看，他也是我们自己XML的父容器。这难度不值得思考一下吗？

  1. 第六层就是我们自己的XML了，和原来的第四层一模一样。

我对比之后，发现AppCompatActivity是在原来id为content的FrameLayout中又嵌套了两层。而且新增的4，5层。 和原来的2，3层很相似。然后新的id为content在第五层成为我们xml的父布局。

首先对于他这种奇怪的布局我很纳闷，但是我知道他这么做肯定是为了起到兼容的作用。其次我很想知道这个id为content的东西，怎么到第五层的。因为从分析来看，他没有修改原来的1-3层东西，只是在原来的层级上再添加了两层，但是为什么原来的content跑到第五层了呢？

代码论证

androidx.appcompat.app.AppCompatActivity

  @Override
    public void setContentView(@LayoutRes int layoutResID) {
        getDelegate().setContentView(layoutResID);
    }

好家伙，一进来就不一样，getDelegate()看样子就是委托了某个类实现喽，很熟悉的代理模式。我是建议小伙伴先去了解一下24种设计模式再去看各种源码，因为不管是官方的还是知名的第三方库都使用了很多的设计模式，熟悉设计模式能更好的理解源码思路，同时也能再次加深对设计模式的理解。

    @NonNull
    public AppCompatDelegate getDelegate() {
        if (mDelegate == null) {
            mDelegate = AppCompatDelegate.create(this, this);
        }
        return mDelegate;
    }

去看看AppCompatDelegate的create返回了啥。

androidx.appcompat.app.AppCompatDelegate

    public static AppCompatDelegate create(@NonNull Activity activity,
            @Nullable AppCompatCallback callback) {
        return new AppCompatDelegateImpl(activity, callback);
    }

ok,找到了具体实现类：AppCompatDelegateImpl

androidx.appcompat.app.AppCompatDelegateImpl

    @Override
    public void setContentView(int resId) {
        ensureSubDecor();
        ViewGroup contentParent = mSubDecor.findViewById(android.R.id.content);
        contentParent.removeAllViews();
        LayoutInflater.from(mContext).inflate(resId, contentParent);
        mAppCompatWindowCallback.getWrapped().onContentChanged();
    }

AppCompatDelegateImpl内又好几个setContentView的重载，我们只看参数是XML布局就好，其她的都一样。 setContentView做了三件事。

  1. 创建初始化SubDecor，我们之前知道ensureDecor是对DecorView创建初始化。这个是对子DecorView进行创建初始化。（啥叫subDecorView,现在还是不知道是个啥，但是想想上面的视图分析，应该心中会有个猜测）

  2. 找到id为content的容器，清空原来所以子View,把我们写的XML添加进去（这个很熟悉）

  3. 执行Activity的onContentChanged回调。

第三步就不多说了，看代码也能猜到是干啥，自己点进去看看就可以确定，第二步也不多说了，把我们的XML放在id为content里本就是理所应当的事。所以重点都在第一步ensureSubDecor这个方法里。

ensureSubDecor

androidx.appcompat.app.AppCompatDelegateImpl

ViewGroup mSubDecor;
private void ensureSubDecor() {
    if (!mSubDecorInstalled) {
      mSubDecor = createSubDecor();
    }
}

内部执行createSubDecor，createSubDecor这个方法比较长也比较重要。我决定补贴代码，下面的几张图都是原代码。一小块一小块进行分析。

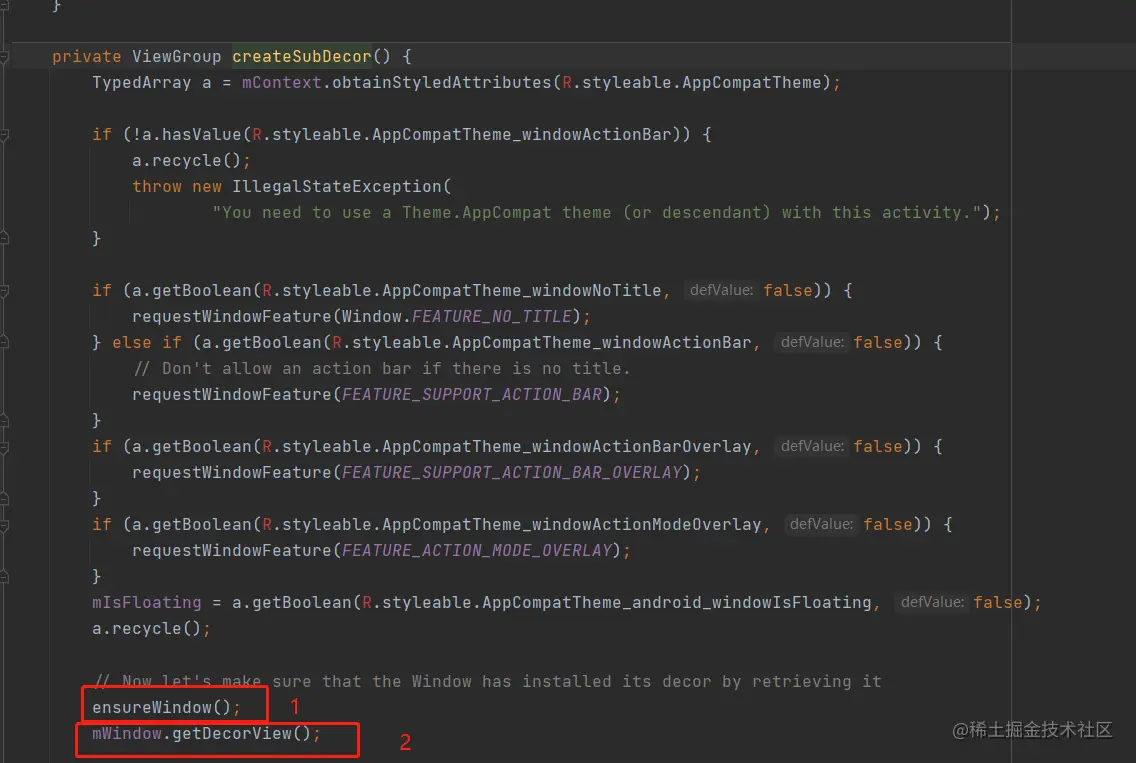

1629609356(1).png 最重要的是两个红框的代码，上面是根据设置对Window的一些处理。和之前分析处理DecorView是一样的。 第一个红框的地方，是对下面mWindow这个变量进行赋值，mWindow其实就是当前Activity的Phonew实例，具体代码在文章末尾贴上，现在只看ensureSubDecor方法内部 红框二处 mWindow.getDecorView()这个方法内部执行了一个我们很熟悉的方法installDecor

com.android.internal.policy.PhoneWindow

    @Override
    public final @NonNull View getDecorView() {
        if (mDecor == null || mForceDecorInstall) {
            installDecor();
        }
        return mDecor;
    }

installDecor我们应该映象特别深刻在从Activity的setContent方法看渲染流程（1）我们看PhoneWindow的setContent方法就遇到了，内部的generateDecor方法和generateLayout把视图层级安排的明明白白，PhoneWindow的setContent方法也就是Activity的setContent的真正开始。这样看来AppCompatActivity的setContent方法虽然现在没有调用PhoneWindow的setContent方法，但是却把他的核心代码installDecor() 先给执行了。

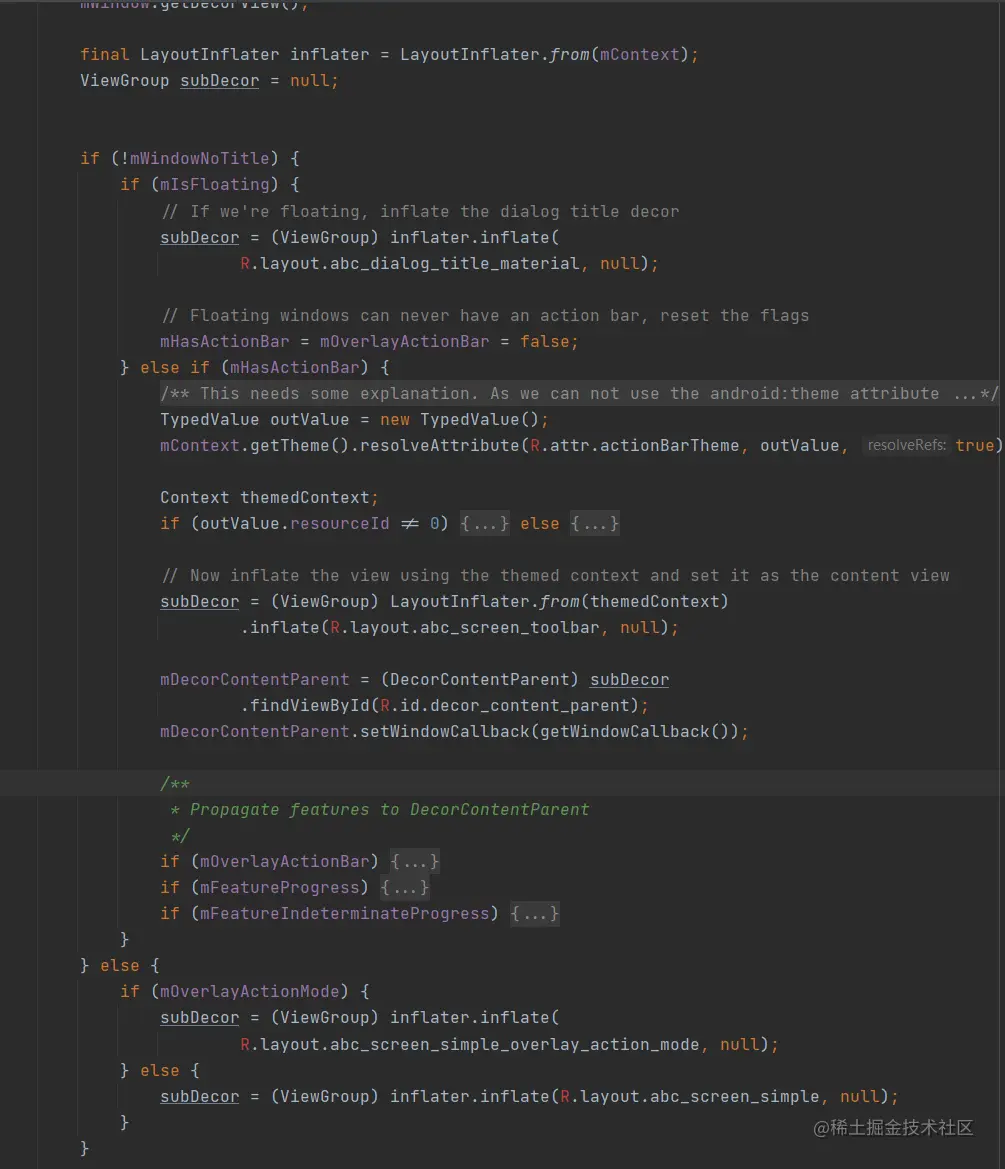

接着看ensureSubDecor后面代码


也是比较熟悉，在PhoneWindow的generateLayout里也是根据主题给DecorView匹配使用的XML文件。这里是给subDecor这个匹配XML文件。照样随便点几个进去都会发现布局样式不同但是内部都会include一个叫abc_screen_content_include布局文件，点击进去

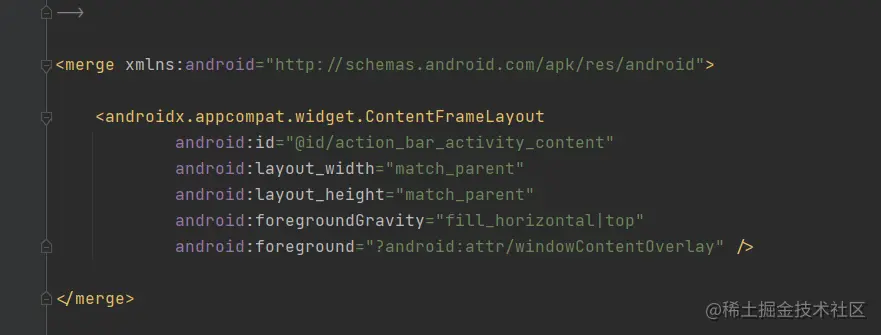

1629610954(1).png 发现里面是一个id为action_bar_activity_content的ContentFrameLayout类型。这个就纳闷了，我还以为找到答案了呢，前面的分析里，我们的布局是被添加到ContentFrameLayout容器里，但是人家的id是content，这个却叫action_bar_activity_content，白高兴一场。

接着看ensureSubDecor后面代码

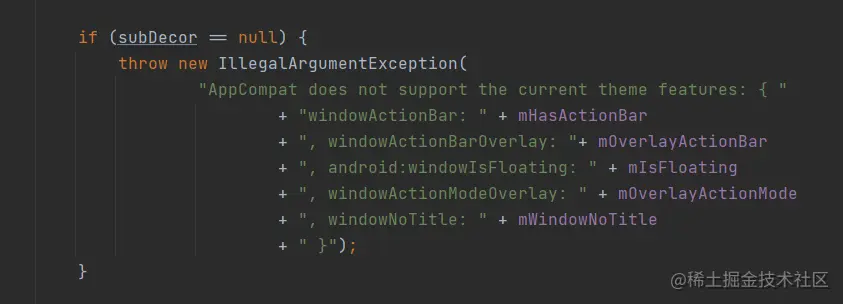

这里在subDecor为null的时候抛了个异常，也挺好理解的，就是主题不对，所以没有找到subDecor该用XML嘛。

接着看ensureSubDecor

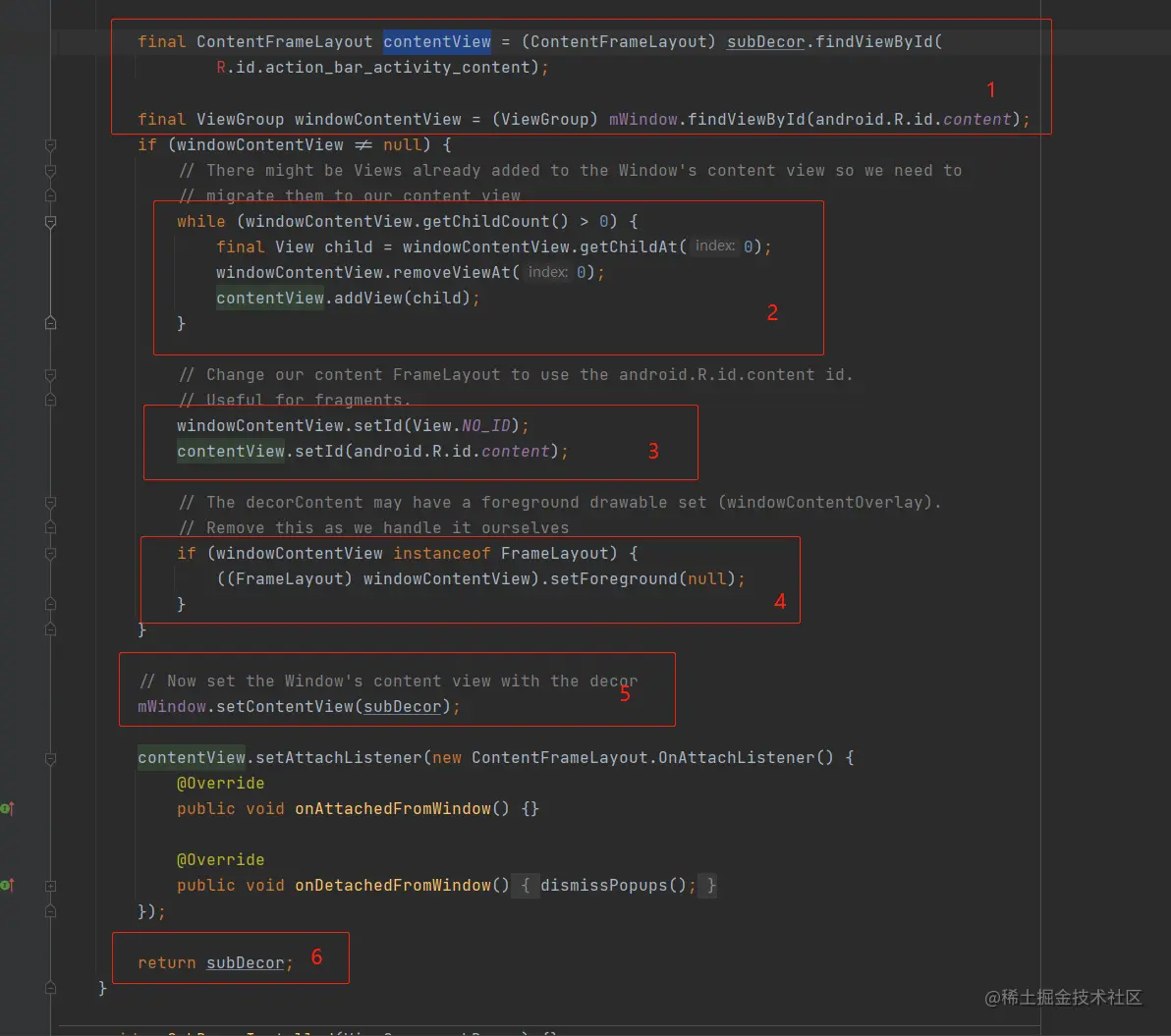

上图代码比较多，别急，我们一行一行看。

在红框1处：先是在刚刚看到的subDecor中找到了id为action_bar_activity_content的ContentFrameLayout定义变量为contentView。然后在我们熟悉DecorView中找到了id为content容器，定义变量为windowContentView。

红框2处：对windowContentView进行遍历，把他的布局全部移除，然后添加到contentView中。

红框3处：把windowContentView的id置空，再将contentView设置id为content。（实不相瞒，我心里只有大写的“卧槽”）

红框4处：将*contentView设为前景

红框5处：将subDecor作为参数执行PhoneWindow的setContView方法。（卧槽。卧槽。卧槽）

  • 我不知道你有没有意识到到底发生了什么，PhoneWindow的setContView方法我们在第一篇文章分析的中知道了，他是Activity执行setContent真正的执行处，现在他把我们的却把subDecor作为View执行了PhoneWindow的setContView方法。虽然现在还没有将我们写XML放到subDecor，但是在文章一开始的分析就知道，我们的XML最终是会在subDecor内的。
  • 你可能会想，上面已经把DecorView下id为content的FrameLayout的id进行了擦除，但是别忘了我们一开始就调用了PhoneWinow的installDecor方法，这个时候内部的mContentParent已经拿到引用了，id的擦除不影响后续操作。

红框6处：返回subDecor。这个时候subDecor已经创建初始化完成了。

总结

AppCompatActivity为了起兼容作用，参照创建DercorView的形式，创建了一个SubDeorView的东西，然后把我们写的XML嵌套在里面。再将SubDeorView设置进DercorView下原来id为content的FrameLayout中。（因为后面将这个FrameLayout的id进行了擦除，又把SubDecorView下一个容器的id设置为了content）

你甚至可以理解为，将我们的XML包装在SubDecorView中，然后再调用Activity的setContent方法（不严谨，但是可以YY一下）

AppCompatActivity的setContent内部做了个移花接木的操作。虽然他现在方法名还是叫setContent，但是现在的content已经不是原来的content。

附加AppCompatDelegateImpl下的mWindow如何赋值

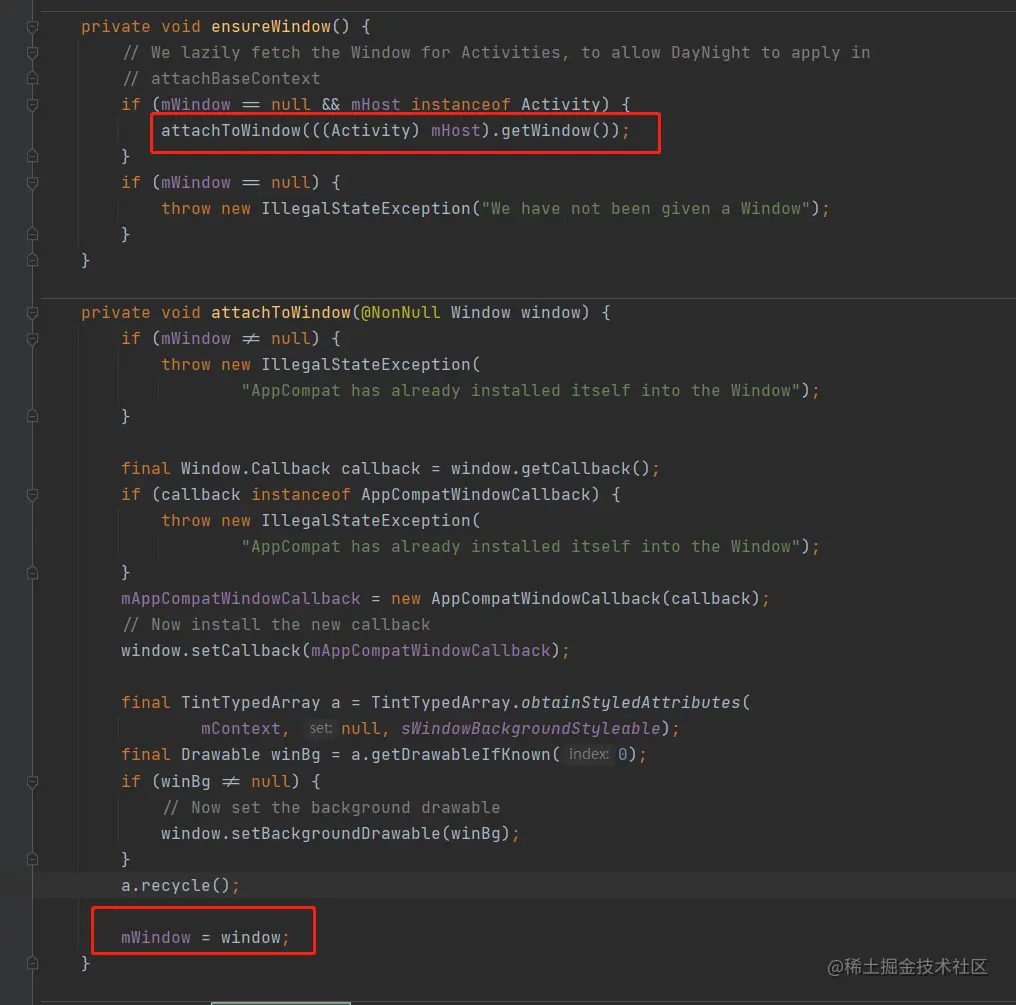

其实也就是确保变量mWindow有当前Activity持有的Phonew的引用罢了。创建AppCompatDelegateImpl的时候构造方法里有activity，内部也只是通过activity的getWindow获取PhoneWdidow对象。如下图
