概述

上一篇文章我们写到在unity中，想要更改Text为渐变色，那么就需要自己写一些功能，上一篇文章我们也大概的进行了一下分析，如何才能够实现text的颜色渐变，其原理就是更改Text顶点颜色，从而达到颜色渐变的功能，今天就来扩展下Text组件的功能，为其增加一个颜色渐变的功能，顺带添加一个阴影功能，有对text的顶点还不是很了解的可以去看一下我的上一篇文章“Unity实用功能之UGUI的Text颜色渐变详解（一）”，详细的请去本人的专栏查看。专栏地址

顶点分析

上一篇文章我们通过代码获取，知道了每一个字符有6个顶点，那么这些顶点的顺序又是什么呢？这个至关重要，因为这个涉及到我们颜色渐变的方向等。那么就让我们一起来看一下，这6个顶点是怎么的顺序。

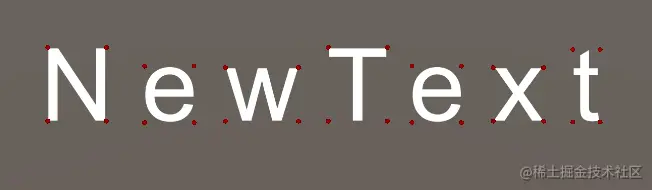

通过下图我们可以看到，一个字符在Scene中只画出了四个顶点，那么就说明，其中必定有两个顶点是重合的。

image.png 一个文字有4个顶点，组成两个三角面。但是组成两个三角面时，有两个顶点会重复计数。我们通过Inspector中的网格可以看到，Text的每个字符是两个三角面，共6个顶点(包含两个相邻重复点)(实际只有4个顶点)，每个字符的左上角和右下角两点是重复的。

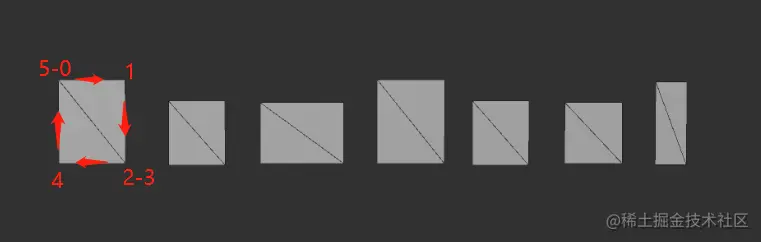

image.png 所以我进行的测试，发现，这些顶点的顺序是从左上角开始的，结束也在左上角，如下图


渐变实现

顶点顺序我们也知道了，接下来就剩下了实现渐变了。这里我们以两种颜色渐变为例 首先定义一个枚举，选择一下渐变颜色的方向，这里面我定义了四种，横向，纵向，左上至右下，左下至右上

 public enum GradientDirection { Horizontal, Vertical,LeftUpToRightDown,LeftDownToRightUp }

接下来定义一下颜色和方向

public Color32 topColor = Color.white;//顶部颜色
public Color32 bottomColor = Color.black;//底部颜色
public GradientDirection gradientDirection;//渐变方向

接下来就是给顶点进行着色
首先来看一下颜色应该如何设置 这里我给分成了四种情况进行分析，代码中用到的是两种，另外两种也非常的简单

第一种

纵向渐变：条件需要两种颜色，下图蓝色箭头为渐变方向


通过上图我们可以看到，纵向渐变需要两种颜色，也就是说只要设置顶点0,1,5为一个颜色,顶点2,3,4为另一个颜色即可实现纵向颜色渐变

第二种

横向渐变：条件需要两种颜色，下图蓝色箭头为渐变方向 image.png 通过上图我们可以看到，横向渐变也是需要两种颜色即可，也就是说只要设置顶点1，2,3为一个颜色,顶点0,4，5为另一个颜色即可实现纵向颜色渐变

第三种

从左上至右下渐变：条件需要两种及以上颜色（左上一种颜色，中间一种颜色，右下一种颜色），下图蓝色箭头为渐变方向 image.png 通过上图我们可以看到，从左上至右下渐变需要至少两种颜色才能够实现，也就是说要设置顶点0,5为一个颜色,顶点1,4为另一个颜色，顶点2,3为第三种颜色（第三种颜色和第一种颜色相同），即可实现纵向颜色渐变

第四种

从左下至右上渐变：同第三种，条件需要两种及以上颜色（左下一种颜色，中间一种颜色，右上一种颜色），下图蓝色箭头为渐变方向 image.png 通过上图我们可以看到，从左下至右上渐变需要至少两种颜色才能够实现，也就是说要设置顶点4为一个颜色,顶点0,5,2,3为另一个颜色，顶点1为第三种颜色（第三种颜色和第一种颜色相同），即可实现纵向颜色渐变

代码实现

首先获取顶点个数和所有顶点，然后遍历，按照上述的分析，设置不同的颜色

int count = vertexBuffers.Count;
if (count > 0)
{
    /**给顶点着色( 这里需要明白顶点的顺序 )
    *   5-0 ---- 1
    *    | \    |
    *    |  \   |
    *    |   \  |
    *    |    \ |
    *    4-----3-2
    **/
    for (int i = 0; i < count; i += DefautlVertexNumPerFont)
    {
        //分别设置每个顶点的颜色
        switch (gradientDirection)
        {
            //纵向
            case GradientDirection.Horizontal:
                ModifyVertexColor(vertexBuffers, i, topColor);
                ModifyVertexColor(vertexBuffers, i + 1, topColor);
                ModifyVertexColor(vertexBuffers, i + 2, bottomColor);
                ModifyVertexColor(vertexBuffers, i + 3, bottomColor);
                ModifyVertexColor(vertexBuffers, i + 4, bottomColor);
                ModifyVertexColor(vertexBuffers, i + 5, topColor);
                break;
            //横向
            case GradientDirection.Vertical:
                ModifyVertexColor(vertexBuffers, i, topColor);
                ModifyVertexColor(vertexBuffers, i + 1, bottomColor);
                ModifyVertexColor(vertexBuffers, i + 2, bottomColor);
                ModifyVertexColor(vertexBuffers, i + 3, bottomColor);
                ModifyVertexColor(vertexBuffers, i + 4, topColor);
                ModifyVertexColor(vertexBuffers, i + 5, topColor);
                break;
            //左上至右下
            case GradientDirection.LeftUpToRightDown:
                ModifyVertexColor(vertexBuffers, i, topColor);
                ModifyVertexColor(vertexBuffers, i + 1, bottomColor);
                ModifyVertexColor(vertexBuffers, i + 2, topColor);
                ModifyVertexColor(vertexBuffers, i + 3, topColor);
                ModifyVertexColor(vertexBuffers, i + 4, bottomColor);
                ModifyVertexColor(vertexBuffers, i + 5, topColor);
                break;
            //左下至右上
            case GradientDirection.LeftDownToRightUp:
                ModifyVertexColor(vertexBuffers, i, bottomColor);
                ModifyVertexColor(vertexBuffers, i + 1, topColor);
                ModifyVertexColor(vertexBuffers, i + 2, bottomColor);
                ModifyVertexColor(vertexBuffers, i + 3, bottomColor);
                ModifyVertexColor(vertexBuffers, i + 4, topColor);
                ModifyVertexColor(vertexBuffers, i + 5, bottomColor);
                break;
            default:
                break;
        }
    }
}

额外增加添加阴影功能

   if (useEffect)//是否使用阴影（如果不需要阴影功能可以这部分代码删掉）
        {
            //扩充一倍的顶点容量
            var neededCapacity = vertexBuffers.Count * 2;
            if (vertexBuffers.Capacity < neededCapacity)
                vertexBuffers.Capacity = neededCapacity;

            for (int i = 0, cnt = vertexBuffers.Count; i < cnt; ++i)
            {
                var vt = vertexBuffers[i];
                vertexBuffers.Add(vt);

                Vector3 v = vt.position;
                v.x += effectDistance.x;
                v.y += effectDistance.y;
                vt.position = v;
                vt.color = effectColor;
                vertexBuffers[i] = vt;
            }
        }

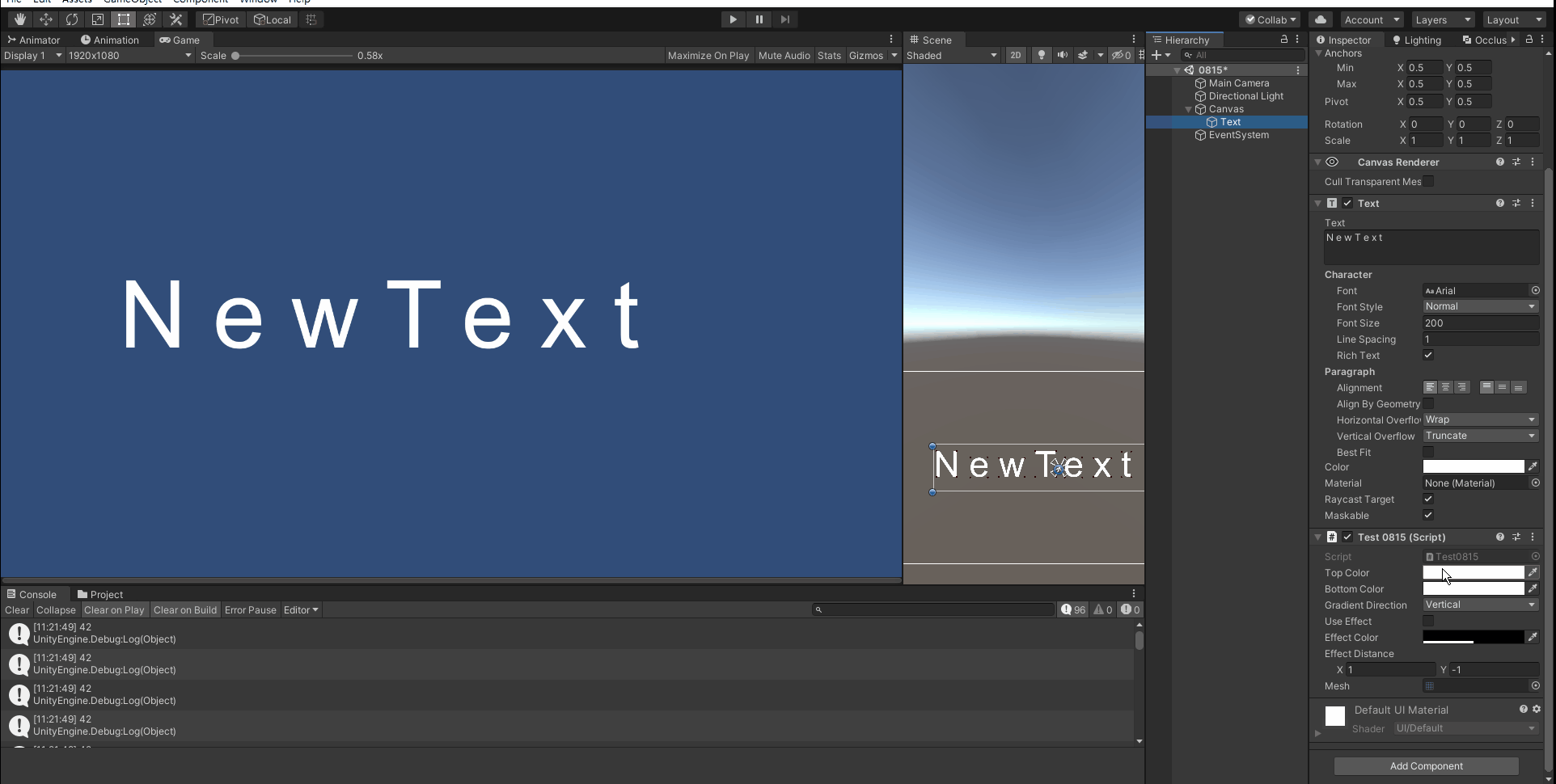

实现效果


写在最后

所有分享的内容均为作者在日常开发过程中使用过的各种小功能点，分享出来也变相的回顾一下，如有写的不好的地方还请多多指教。欢迎大家相互学习进步。本片文章就先写到这里，下一篇将继续介绍如何实现Text的颜色渐变

源代码地址

GitHub下载地址：github.com/ShuxinWen/U…
