Vue 3.0组件的渲染流程Vue简单易上手，只需要简单的文档说明就能上手开发。虽然本人也有一直使用Vue 2.0的项目

Vue 3.0 系列文章

Vue简单易上手，只需要简单的文档说明就能上手开发。虽然本人也有一直使用Vue 2.0的项目开发经验，以前也只了解一点核心代码逻辑，没有全面阅读过Vue 2.0的源码。Vue 3.0发布后我也有了一些Vue 3.0项目使用经验，顺藤摸瓜来学习下Vue 3.0源码，向高手学习下编码技巧，以便在项目中更加游刃有余。

由于Vue 3.0使用了TypeScript进行了重构，所以阅读本系列前需要对TypeScript基础语法有所了解，此外需要了解递归调用和函数柯里化等。

Vue 3.0系列文章预估会有20个左右的文章篇幅，每篇文章只会围绕所涉及知识点学习，这样分析起来会比较清晰，否则绕在了一起会很混乱。

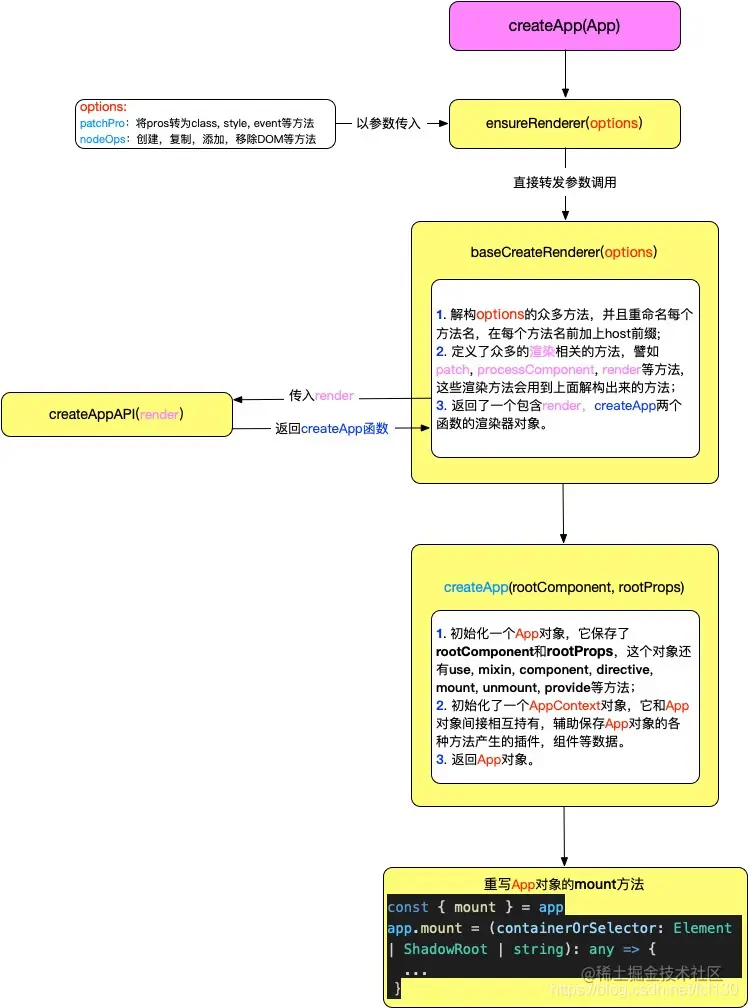

如果不想看复杂的分析过程，可以直接看最后的图片总结。

我们经常会使用如下的代码：

import { createApp } from "vue";
import App from "./App.vue";

createApp(App).mount("#app");

App就是一个Vue组件,浏览器无法识别这个组件，也不知道如何渲染这组件，那Vue是如何将App组件渲染成真实的DOM呢？本文我们来学习下Vue组件转换成真实DOM的渲染过程。

应用程序初始化

`createApp`入口函数

export const createApp = ((...args) => {
  // 1.
  const app = ensureRenderer().createApp(...args)

  // 2.
  const { mount } = app
  app.mount = (containerOrSelector: Element | ShadowRoot | string): any => {
    // 省略...
  }

  return app
}) as CreateAppFunction<Element>

createApp入口函数主要做了两件事情:

使用ensureRenderer().createApp()创建app对象
重写app的mount方法。

创建`app`对象

创建渲染器对象

渲染器是具有平台渲染核心逻辑的JS对象。Vue可以做为跨平台渲染，所以不一定是DOM的渲染。

用ensureRenderer()创建一个渲染器对象:

// 渲染器对象
let renderer: Renderer<Element | ShadowRoot> | HydrationRenderer

function ensureRenderer() {
  return (
    renderer ||
    (renderer = createRenderer<Node, Element | ShadowRoot>(rendererOptions))
  )
}

这里先判断有没有渲染器，没有再去创建一个渲染器，属于一个延时创建的方式，只有需要的时候才会去创建渲染器。

渲染器初始化的时候会传入一个渲染配置参数---rendererOptions,它定义了attribute处理方法， DOM操作方法等。

export interface RendererOptions<
  HostNode = RendererNode,
  HostElement = RendererElement
> {
  // 处理Prop，attributes等
  patchProp(
    el: HostElement,
    key: string,
    prevValue: any,
    nextValue: any,
    isSVG?: boolean,
    prevChildren?: VNode<HostNode, HostElement>[],
    parentComponent?: ComponentInternalInstance | null,
    parentSuspense?: SuspenseBoundary | null,
    unmountChildren?: UnmountChildrenFn
  ): void
  // 插入节点
  insert(el: HostNode, parent: HostElement, anchor?: HostNode | null): void
  // 省略...
}

虽然开发者不需要直接操作DOM，但是可以猜测到所有的组件会被转换成DOM。渲染器的这个配置参数包含直接操作DOM的方法，因此是非常关键的一个配置。

createRenderer方法内部直接调用baseCreateRenderer方法：

export function createRenderer<
  HostNode = RendererNode,
  HostElement = RendererElement
>(options: RendererOptions<HostNode, HostElement>) {
  return baseCreateRenderer<HostNode, HostElement>(options)
}

baseCreateRenderer方法的代码如下：

function baseCreateRenderer(
  options: RendererOptions,
  createHydrationFns?: typeof createHydrationFunctions
): any {

  // 1.
  const {
    insert: hostInsert,
    remove: hostRemove,
    patchProp: hostPatchProp,
    createElement: hostCreateElement,
    createText: hostCreateText,
    createComment: hostCreateComment,
    setText: hostSetText,
    setElementText: hostSetElementText,
    parentNode: hostParentNode,
    nextSibling: hostNextSibling,
    setScopeId: hostSetScopeId = NOOP,
    cloneNode: hostCloneNode,
    insertStaticContent: hostInsertStaticContent
  } = options

  // 2.
  const patch: PatchFn = (
    n1,
    n2,
    ...
  ) => {}

  const processComponent = (
    n1: VNode | null,
    n2: VNode,
    ...
  ) => {}

  // 省略众多方法...

  const render: RootRenderFunction = (vnode, container, isSVG) => {
    if (vnode == null) {
      if (container._vnode) {
        unmount(container._vnode, null, null, true)
      }
    } else {
      patch(container._vnode || null, vnode, container, null, null, null, isSVG)
    }
    flushPostFlushCbs()
    container._vnode = vnode
  }

  // 3.
  return {
    render,
    hydrate,
    createApp: createAppAPI(render, hydrate)
  }
}

首先解构传入的RendererOptions对象options, 然后修改了操作DOM的方法的参数名；

定义了众多的渲染相关的方法，其中最重要的是render方法。render调用了一个重要的patch方法，patch方法又会调用其他的方法，譬如组件处理相关的processComponent方法。如果某个方法需要操作DOM，那就会调用RendererOptions对象options中的方法。

最后返回一个包含render和createApp方法的对象。hydrate为undefined。

上面的createApp的值是createAppAPI的函数返回值，那它又是做什么的呢？

export function createAppAPI<HostElement>(
  render: RootRenderFunction,
  hydrate?: RootHydrateFunction
): CreateAppFunction<HostElement> {
  // 1.
  return function createApp(rootComponent, rootProps = null) {
    // 2.
    if (rootProps != null && !isObject(rootProps)) {
      __DEV__ && warn(`root props passed to app.mount() must be an object.`)
      rootProps = null
    }

    // 2.
    const context = createAppContext()
    // 3.
    const installedPlugins = new Set()
    // 4.
    let isMounted = false

    // 5.
    const app: App = (context.app = {
      _uid: uid++,
      _component: rootComponent as ConcreteComponent,
      _props: rootProps,
      _container: null,
      _context: context,
      _instance: null,

      version,

      get config() {
        return context.config
      },

      set config(v) {
      },

      use(plugin: Plugin, ...options: any[]) {
        if (installedPlugins.has(plugin)) {
          __DEV__ && warn(`Plugin has already been applied to target app.`)
        } else if (plugin && isFunction(plugin.install)) {
          installedPlugins.add(plugin)
          plugin.install(app, ...options)
        } else if (isFunction(plugin)) {
          installedPlugins.add(plugin)
          plugin(app, ...options)
        }
        return app
      },

      mixin(mixin: ComponentOptions) {
        if (__FEATURE_OPTIONS_API__) {
          if (!context.mixins.includes(mixin)) {
            context.mixins.push(mixin)
          }
        return app
      },

      component(name: string, component?: Component): any {
        if (!component) {
          return context.components[name]
        }
        context.components[name] = component
        return app
      },

      directive(name: string, directive?: Directive) {
        if (!directive) {
          return context.directives[name] as any
        }
        context.directives[name] = directive
        return app
      },

      mount(
        rootContainer: HostElement,
        isHydrate?: boolean,
        isSVG?: boolean
      ): any {
        if (!isMounted) {
          const vnode = createVNode(
            rootComponent as ConcreteComponent,
            rootProps
          )
          // store app context on the root VNode.
          // this will be set on the root instance on initial mount.
          vnode.appContext = context

          if (isHydrate && hydrate) {
            hydrate(vnode as VNode<Node, Element>, rootContainer as any)
          } else {
            render(vnode, rootContainer, isSVG)
          }
          isMounted = true
          app._container = rootContainer
          // for devtools and telemetry
          ;(rootContainer as any).__vue_app__ = app


          return vnode.component!.proxy
        }
      },

      unmount() {
        if (isMounted) {
          render(null, app._container)
          delete app._container.__vue_app__
        }
      },

      provide(key, value) {
        context.provides[key as string] = value

        return app
      }
    })

    if (__COMPAT__) {
      installAppCompatProperties(app, context, render)
    }

    return app
  }
}

createAppAPI的执行结果是createApp方法，方法的执行结果是返回一个App对象；

注意：千万不要混淆了Vue框架中的App和开发者定义的App，开发者定义的App其实是函数的传入参数rootComponent这个根组件, rootProps是开发者传入的根组件相关的props。

检查props的合法性---如果不为null，必须是对象；

创建一个AppContext对象context, 它包含一个app属性指向App对象，plugin，provide，directive和component等都是挂载在此对象上;

installedPlugins用来存储安装的Plugin;

isMounted置为false，标记为未挂载；

生成了一个app对象，它包含一些属性：_component为开发者定义的App根组件，_props为开发者传入的根组件相关的props，_context为上面定义的AppContext对象context。它还包含了一些方法，use安装插件方法，mixin混入方法，component全局定义组件方法，directive指令方法，mount挂载方法，unmount卸载方法，provide共享数据方法。

这里我们可以看到Vue 3.0一个重大的变化就是这些方法从以前Vue 2.0的全局方法变成了app对象方法。

这里面一个重要的方法是mount挂载方法，具体功能后面会做介绍。这个方法持有了render渲染方法，所以调用mount方法的时候不需要传递渲染器，这是函数柯里化的一个重要技巧。

重写`mount`方法

我们回到createApp入口函数，上个小节分析了const app = ensureRenderer().createApp(...args)这行代码的实现细节，我们接下来分析接下来的流程：

export const createApp = ((...args) => {
  const app = ensureRenderer().createApp(...args)

  // 1.
  const { mount } = app
  app.mount = (containerOrSelector: Element | ShadowRoot | string): any => {
    // 2.
    const container = normalizeContainer(containerOrSelector)
    if (!container) return

    // 3.
    const component = app._component

    // 4.
    container.innerHTML = ''
    // 5.
    const proxy = mount(container, false, container instanceof SVGElement)
    if (container instanceof Element) {
      // 6.
      container.removeAttribute('v-cloak')
      // 7.
      container.setAttribute('data-v-app', '')
    }
    return proxy
  }

  return app
}) as CreateAppFunction<Element>

解构了app中的mount方法，然后重写app中的mount方法；

标准化容器，如果容器是一个字符串，则会调用document.querySelector(container)找到对应的DOM节点，这就是我们可以传入"#app"作为容器的原因；

将app._component赋值给component对象，这个对象其实就是开发者提供的App根组件；

清除容器的内容，即如果容器有子节点将会被清除掉；

调用框架中的App的的mount方法，即createAppAPI方法中的app对象的mount，进行挂载，这个流程下面详细介绍；

看一眼mount方法调用：mount(container, true, container instanceof SVGElement)，先了解下第一个是容器，第二个参数是true，第三个参数是false。

清除掉容器的v-cloak Attribute,这个可以属性可以和{display:none}结合解决网络慢的情况下的页面闪动问题;

容器加上data-v-app Attribute，这个属性没啥实际作用，就只是个标记;

我们来到App的mount方法：

mount(
    rootContainer: HostElement,
    isHydrate?: boolean,
        isSVG?: boolean
    ): any {
    if (!isMounted) {
        // 1.
        const vnode = createVNode(
            rootComponent as ConcreteComponent,
            rootProps
        )
        // 2.
        vnode.appContext = context
        // 3.
        render(vnode, rootContainer, isSVG)
        // 4.
        isMounted = true
        // 5.
        app._container = rootContainer

        return vnode.component!.proxy
    }
}

首先根据rootComponent和rootProps创建对应的VNode对象vnode;

给vnode的appContext赋值为创建app时初始化的context, 这个context上面介绍过，可以挂在插件等内容，此外也有app属性指向app；

渲染vnode，这个下面会重点介绍，暂不深入；

标记为已挂载；

给app的_container赋值为父容器；

App的mount流程中有两个重要的逻辑：创建VNode的createVNode和渲染VNode的render(vnode, rootContainer, isSVG)，接下来我们就来介绍他们。

创建`VNode`

VNode是在前端开发描述DOM的JS对象，它可以描述不同类型的节点，可以是组件节点，也可以是普通的元素节点，还有其他多种类型的节点。DOM是树状结构，VNode也是树状结构。

VNode和Flutter中的Widget类似，只是节点信息的描述树。Flutter中真正的渲染树是RenderObject树，而Vue的渲染树在前端开发中则是DOM树。

Flutter跨平台的逻辑是渲染逻辑根据不同的平台有差异，Vue基于VNode也是可以跨平台的，譬如Weex和uniapp就是利用Vue实现多平台的开发。

`createVNode`

createVNode内部指向的是_createVNode函数：

function _createVNode(
  type: VNodeTypes | ClassComponent | typeof NULL_DYNAMIC_COMPONENT,
  props: (Data & VNodeProps) | null = null,
  children: unknown = null,
  patchFlag: number = 0,
  dynamicProps: string[] | null = null,
  isBlockNode = false
): VNode {
  // 1.
  if (isVNode(type)) {
    const cloned = cloneVNode(type, props, true /* mergeRef: true */)
    if (children) {
      normalizeChildren(cloned, children)
    }
    return cloned
  }

  if (props) {
    // 2.
    props = guardReactiveProps(props)!
    // 3.
    let { class: klass, style } = props
    if (klass && !isString(klass)) {
      props.class = normalizeClass(klass)
    }
    // 4.
    if (isObject(style)) {
      if (isProxy(style) && !isArray(style)) {
        style = extend({}, style)
      }
      props.style = normalizeStyle(style)
    }
  }

  // 5.
  const shapeFlag = isString(type)
    ? ShapeFlags.ELEMENT
    : __FEATURE_SUSPENSE__ && isSuspense(type)
    ? ShapeFlags.SUSPENSE
    : isTeleport(type)
    ? ShapeFlags.TELEPORT
    : isObject(type)
    ? ShapeFlags.STATEFUL_COMPONENT
    : isFunction(type)
    ? ShapeFlags.FUNCTIONAL_COMPONENT
    : 0

  // 6.
  return createBaseVNode(
    type,
    props,
    children,
    patchFlag,
    dynamicProps,
    shapeFlag,
    isBlockNode,
    true
  )
}

如果传入的type参数本来就是VNode，那么就复制一份并且标准化子节点并返回；

如果有props参数就进行参数标准化，如果是响应式对象就拷贝一份，否则不做处理；响应式的对象复制是为了避免修改响应式的数据造成其他副作用；

对class进行标准化，如果是字符串就直接返回对应的原值，如果是数组就对数组的每个元素进行标准化，如果是对象就获取对象的属性值为true然后用空格分开；参考文档

对style进行标准化，如果是字符串或者对象直接返回原值，如果是数据就对数组中的每个元素的key和value组合成style对象；参考文档；

根据type的类型编码成ShapeFlags，如果传入的是Object，则编码成ShapeFlags.STATEFUL_COMPONENT；

最后调用createBaseVNode进行真正的创建VNode；

function createBaseVNode(
  type: VNodeTypes | ClassComponent | typeof NULL_DYNAMIC_COMPONENT,
  props: (Data & VNodeProps) | null = null,
  children: unknown = null,
  patchFlag = 0,
  dynamicProps: string[] | null = null,
  shapeFlag = type === Fragment ? 0 : ShapeFlags.ELEMENT,
  isBlockNode = false,
  needFullChildrenNormalization = false
) {
  // 1.
  const vnode = {
    __v_isVNode: true,
    __v_skip: true,
    type,
    props,
    key: props && normalizeKey(props),
    ref: props && normalizeRef(props),
    scopeId: currentScopeId,
    slotScopeIds: null,
    children,
    component: null,
    suspense: null,
    ssContent: null,
    ssFallback: null,
    dirs: null,
    transition: null,
    el: null,
    anchor: null,
    target: null,
    targetAnchor: null,
    staticCount: 0,
    shapeFlag,
    patchFlag,
    dynamicProps,
    dynamicChildren: null,
    appContext: null
  } as VNode


  if (needFullChildrenNormalization) {
    // 2.
    normalizeChildren(vnode, children)
  } else if (children) {
    vnode.shapeFlag |= isString(children)
      ? ShapeFlags.TEXT_CHILDREN
      : ShapeFlags.ARRAY_CHILDREN
  }

  return vnode
}

生成vnode对象，包含了type和props参数；

标准化子节点---将子节点赋值给vnode对象的children属性，根据子节点的ShapeFlags修改点前VNode的ShapeFlags；

渲染`VNode`

我们接下来看看mount方法中的render(vnode, rootContainer, isSVG)的逻辑：

  const render: RootRenderFunction = (vnode, container, isSVG) => {
    // 1.
    if (vnode == null) {
      if (container._vnode) {
        unmount(container._vnode, null, null, true)
      }
    } else {
      // 2.
      patch(container._vnode || null, vnode, container, null, null, null, isSVG)
    }
    flushPostFlushCbs()
    // 3.
    container._vnode = vnode
  }

如果vnode为null，则卸载父容器的_vnode对象；

如果vnode不为null，则调用patch方法，第一次container._vnode为null，vnode为开发者的App生成的VNode,container为#appDOM元素；

父容器的_vnode设置为vnode；

挂载和更新`VNode`

  // 1.
  const patch: PatchFn = (
    n1,
    n2,
    container,
    anchor = null,
    parentComponent = null,
    parentSuspense = null,
    isSVG = false,
    slotScopeIds = null,
    optimized = __DEV__ && isHmrUpdating ? false : !!n2.dynamicChildren
  ) => {
    // 2.
    if (n1 === n2) {
      return
    }

    // 3.
    if (n1 && !isSameVNodeType(n1, n2)) {
      anchor = getNextHostNode(n1)
      unmount(n1, parentComponent, parentSuspense, true)
      n1 = null
    }

    if (n2.patchFlag === PatchFlags.BAIL) {
      optimized = false
      n2.dynamicChildren = null
    }

    // 4.
    const { type, ref, shapeFlag } = n2
    switch (type) {
      case Text:
        processText(n1, n2, container, anchor)
        break
      case Comment:
        processCommentNode(n1, n2, container, anchor)
        break
      case Static:
        if (n1 == null) {
          mountStaticNode(n2, container, anchor, isSVG)
        } else if (__DEV__) {
          patchStaticNode(n1, n2, container, isSVG)
        }
        break
      case Fragment:
        processFragment(
          n1,
          n2,
          container,
          anchor,
          parentComponent,
          parentSuspense,
          isSVG,
          slotScopeIds,
          optimized
        )
        break
      default:
        if (shapeFlag & ShapeFlags.ELEMENT) {
          processElement(
            n1,
            n2,
            container,
            anchor,
            parentComponent,
            parentSuspense,
            isSVG,
            slotScopeIds,
            optimized
          )
        } else if (shapeFlag & ShapeFlags.COMPONENT) {
          processComponent(
            n1,
            n2,
            container,
            anchor,
            parentComponent,
            parentSuspense,
            isSVG,
            slotScopeIds,
            optimized
          )
        } else if (shapeFlag & ShapeFlags.TELEPORT) {
          ;(type as typeof TeleportImpl).process(
            n1 as TeleportVNode,
            n2 as TeleportVNode,
            container,
            anchor,
            parentComponent,
            parentSuspense,
            isSVG,
            slotScopeIds,
            optimized,
            internals
          )
        } else if (__FEATURE_SUSPENSE__ && shapeFlag & ShapeFlags.SUSPENSE) {
          ;(type as typeof SuspenseImpl).process(
            n1,
            n2,
            container,
            anchor,
            parentComponent,
            parentSuspense,
            isSVG,
            slotScopeIds,
            optimized,
            internals
          )
        } else if (__DEV__) {
          warn('Invalid VNode type:', type, `(${typeof type})`)
        }
    }

    if (ref != null && parentComponent) {
      setRef(ref, n1 && n1.ref, parentSuspense, n2 || n1, !n2)
    }
  }

patch方法的第一个参数是旧的VNode，第二个参数是新的VNode，第三个参数是父节点DOM元素；

如果新旧VNode是同一个对象就不需要操作，直接返回；

如果新旧VNode的VNodeType不一致，就先卸载旧的VNode，将旧的VNode置空，再挂载新的VNode；

根据新VNode的type和shapeFlag,如果是组件则进入processComponent方法，如果普通节点就进入processElement方法；

`processComponent` 处理组件

  const processComponent = (
    n1: VNode | null,
    n2: VNode,
    container: RendererElement,
    anchor: RendererNode | null,
    parentComponent: ComponentInternalInstance | null,
    parentSuspense: SuspenseBoundary | null,
    isSVG: boolean,
    slotScopeIds: string[] | null,
    optimized: boolean
  ) => {
    n2.slotScopeIds = slotScopeIds
    if (n1 == null) {
      if (n2.shapeFlag & ShapeFlags.COMPONENT_KEPT_ALIVE) {
        ;(parentComponent!.ctx as KeepAliveContext).activate(
          n2,
          container,
          anchor,
          isSVG,
          optimized
        )
      } else {
        mountComponent(
          n2,
          container,
          anchor,
          parentComponent,
          parentSuspense,
          isSVG,
          optimized
        )
      }
    } else {
      updateComponent(n1, n2, optimized)
    }
  }

如果旧的VNode为null，且不是keep-alive组件，则调用mountComponent方法进行组件的挂载。

`mountComponent` 挂载组件

  const mountComponent: MountComponentFn = (
    initialVNode,
    container,
    anchor,
    parentComponent,
    parentSuspense,
    isSVG,
    optimized
  ) => {
    // 1.
    const compatMountInstance =
      __COMPAT__ && initialVNode.isCompatRoot && initialVNode.component
    const instance: ComponentInternalInstance =
      compatMountInstance ||
      (initialVNode.component = createComponentInstance(
        initialVNode,
        parentComponent,
        parentSuspense
      ))

    // 2.
    if (!(__COMPAT__ && compatMountInstance)) {
      setupComponent(instance)
    }

    // 3.
    setupRenderEffect(
      instance,
      initialVNode,
      container,
      anchor,
      parentSuspense,
      isSVG,
      optimized
    )

  }

创建组件实例ComponentInternalInstance对象compatMountInstance,我们看到创建的实例接收了vnode和父容器节点的DOM元素, 其他的属性初始化的时候都是默认的;

设置组件实例主要是从持有的vnode中获取props和slot等属性然后进行相应的属性设置，此外开发者如果再组件中有使用setup方法，那这个setup方法也会被调用，持有其中的属性和方法；

根据组件实例compatMountInstance,vnode和父容器节点的DOM元素创建一个带副作用渲染函数；

`setupRenderEffect` - 创建带副作用的渲染函数

  const setupRenderEffect: SetupRenderEffectFn = (
    instance,
    initialVNode,
    container,
    anchor,
    parentSuspense,
    isSVG,
    optimized
  ) => {

    // 1.
    const componentUpdateFn = () => {
        if (!instance.isMounted) {
            const subTree = (instance.subTree = renderComponentRoot(instance))
            patch(
            null,
            subTree,
            container,
            anchor,
            instance,
            parentSuspense,
            isSVG
          )
          initialVNode.el = subTree.el
        }
    }

    // 2.
    const effect = new ReactiveEffect(
      componentUpdateFn,
      () => queueJob(instance.update),
      instance.scope // track it in component's effect scope
    )

    // 3.
    const update = (instance.update = effect.run.bind(effect) as SchedulerJob)
    update.id = instance.uid
    // allowRecurse
    // #1801, #2043 component render effects should allow recursive updates
    effect.allowRecurse = update.allowRecurse = true

    // 4.
    update()
  }

创建了一个初次渲染或者更新渲染的componentUpdateFn方法，其实他们都会调用patch方法，他们的区别是初次渲染的第一个参数是null，而更新渲染时第一个参数是旧的VNode;

componentUpdateFn中调用的patch方法有一个特点就是传了instance，即把ComponentInternalInstance对象当做参数传入patch方法。

创建了一个ReactiveEffect对象effect，这个对象的第一个参数fn是一个函数，当effect调用update方法时会执行fn的函数调用；

将effect的run函数赋值给instance的update属性，并给update标记一个id；

执行update(), 也就是执行componentUpdateFn方法，componentUpdateFn方法会调用patch方法，递归下去。

patch 到最后肯定是处理普通元素的VNode，所以接下来我们就了解下普通元素的VNode是如何处理的。

`processElement` 处理普通元素节点

  const processElement = (
    n1: VNode | null,
    n2: VNode,
    container: RendererElement,
    anchor: RendererNode | null,
    parentComponent: ComponentInternalInstance | null,
    parentSuspense: SuspenseBoundary | null,
    isSVG: boolean,
    slotScopeIds: string[] | null,
    optimized: boolean
  ) => {
    isSVG = isSVG || (n2.type as string) === 'svg'
    if (n1 == null) {
      mountElement(
        n2,
        container,
        anchor,
        parentComponent,
        parentSuspense,
        isSVG,
        slotScopeIds,
        optimized
      )
    } else {

    }
  }

processElement在n1为null的时候是进入mountElement挂载元素方法。

`mountElement` 挂载元素节点

const mountElement = (
  vnode: VNode,
  container: RendererElement,
  anchor: RendererNode | null,
  parentComponent: ComponentInternalInstance | null,
  parentSuspense: SuspenseBoundary | null,
  isSVG: boolean,
  slotScopeIds: string[] | null,
  optimized: boolean
) => {
  let el: RendererElement
  let vnodeHook: VNodeHook | undefined | null
  const { type, props, shapeFlag, transition, patchFlag, dirs } = vnode

  // 1.
  el = vnode.el = hostCreateElement(
    vnode.type as string,
    isSVG,
    props && props.is,
    props
  )

  // 2.
  if (shapeFlag & ShapeFlags.TEXT_CHILDREN) {
    hostSetElementText(el, vnode.children as string)
  } else if (shapeFlag & ShapeFlags.ARRAY_CHILDREN) {
    mountChildren(
      vnode.children as VNodeArrayChildren,
      el,
      null,
      parentComponent,
      parentSuspense,
      isSVG && type !== 'foreignObject',
      slotScopeIds,
      optimized
    )
  }

  if (dirs) {
    invokeDirectiveHook(vnode, null, parentComponent, 'created')
  }
  // props
  if (props) {
    for (const key in props) {
      if (key !== 'value' && !isReservedProp(key)) {
        hostPatchProp(
          el,
          key,
          null,
          props[key],
          isSVG,
          vnode.children as VNode[],
          parentComponent,
          parentSuspense,
          unmountChildren
        )
      }
    }
  }

  // 4.
  hostInsert(el, container, anchor)

}

通过hostCreateElement创建DOM元素节点，我们前面介绍过hostCreateElement是创建渲染器时候传入的配置参数,本质是调用doc.createElement(tag, is ? { is } : undefined)；

对子节点进行处理：如果子节点是文本，则最后实际调用el.textContent = text；如果子节点是数组，调用mountChildren方法，数组的每个子节点调用patch挂载子节点；

判断如果有props,通过hostPatchProp方法给这个DOM节点设置相关的class,style,event等属性。

将创建的DOM元素挂载到container上。

我们看到了先进行path深度优先遍历，然后再挂载创建的DOM元素，也就是说挂载DOM元素是从树的子节点开始然后逐步挂载直到根节点，最后整体挂载到#app这个元素上。至此整个DOM数渲染完成了。

Vue 3.0组件的渲染流程

Vue 3.0 系列文章

应用程序初始化

createApp入口函数

创建app对象

创建渲染器对象

重写mount方法

创建VNode

createVNode

渲染VNode

挂载和更新VNode

processComponent 处理组件

mountComponent 挂载组件

setupRenderEffect - 创建带副作用的渲染函数

processElement 处理普通元素节点

mountElement 挂载元素节点

总结

createApp

mount
