上两篇文章，对 类的加载 上、类的加载 中 和 类的加载 下 对类和分类的加载进行了底层的探索和分析。那么紧接着，就是对类扩展和关联对象的探索。
资源准备
objc源码下载：多个版本的objc源码- 小板凳、冰🍺
类扩展分析
类扩展的平常展示

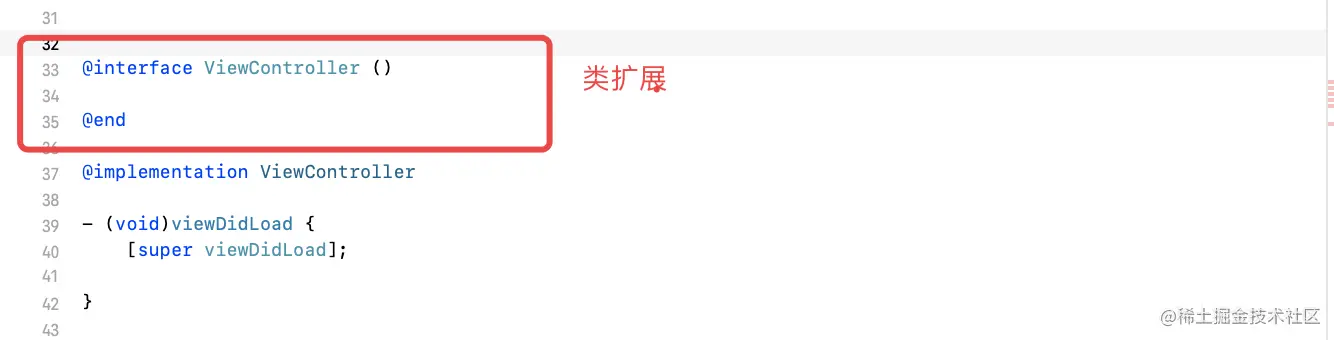

- 内扩展一定是写在声明之后，实现之前的，就如上图的红框里面，这就是内扩展，算得上天天与我们打交道了。它也叫没有名字的分类。
内扩展的C++底层展示

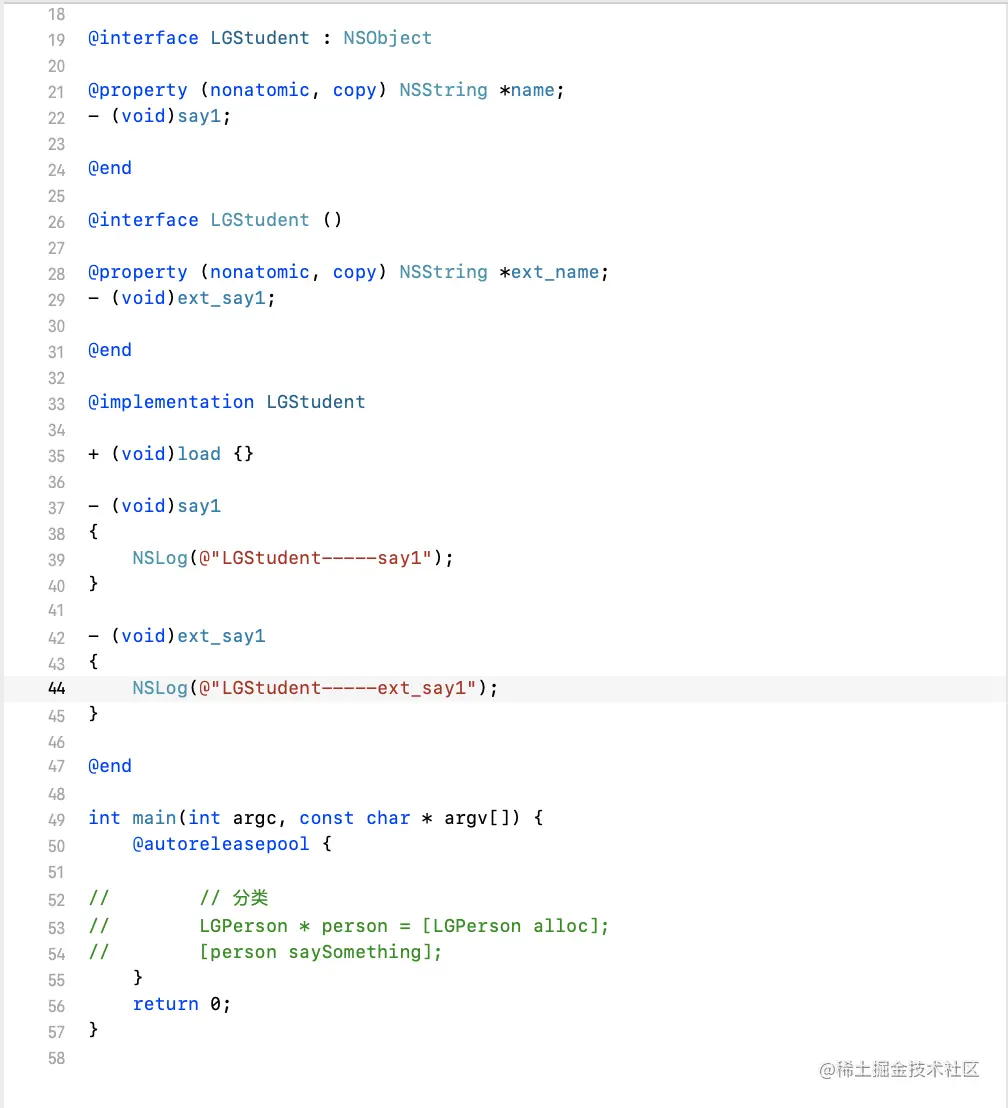

既然知道了内扩展的样式，那么就能在obj源码里面，设置 LGStudent 类，如下图：
然后就可以打开终端，进入到 main.m 的文件，再执行 clang -rewrite-objc main.m -o main.cpp命令，得到对应的 c++ 文件--- main.cpp。

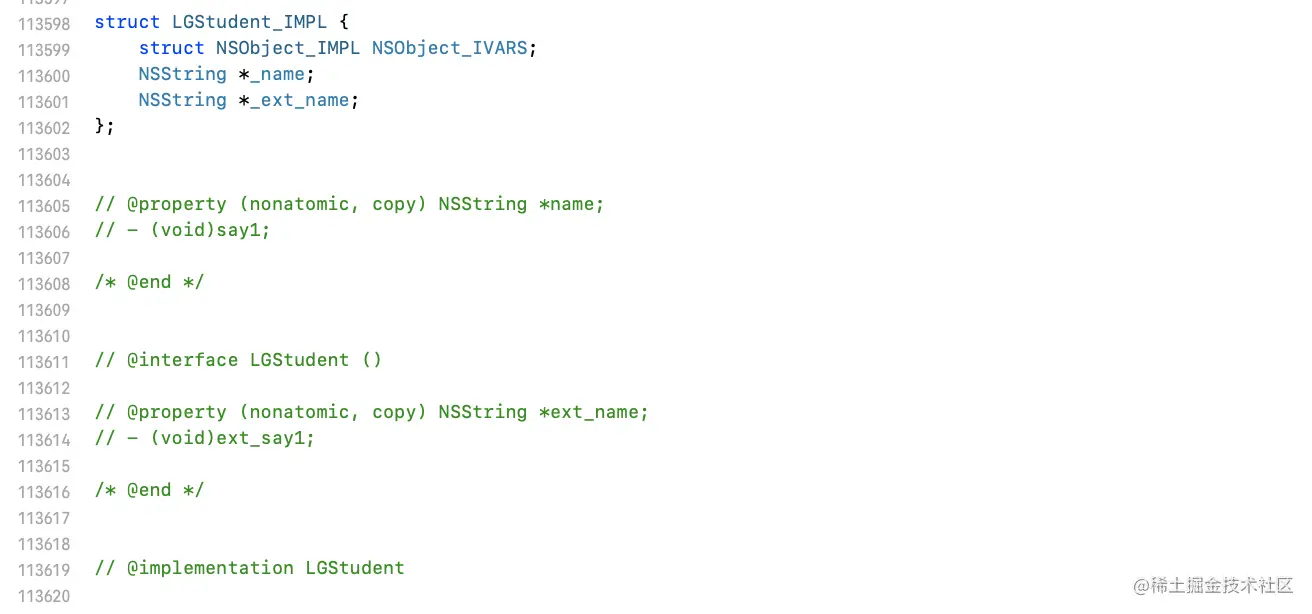

打开main.cpp文件，如下图：
从 C++ 底层代码看，类扩展和分类还是有差别的，他并没有生成类似category_t那种数据结构。

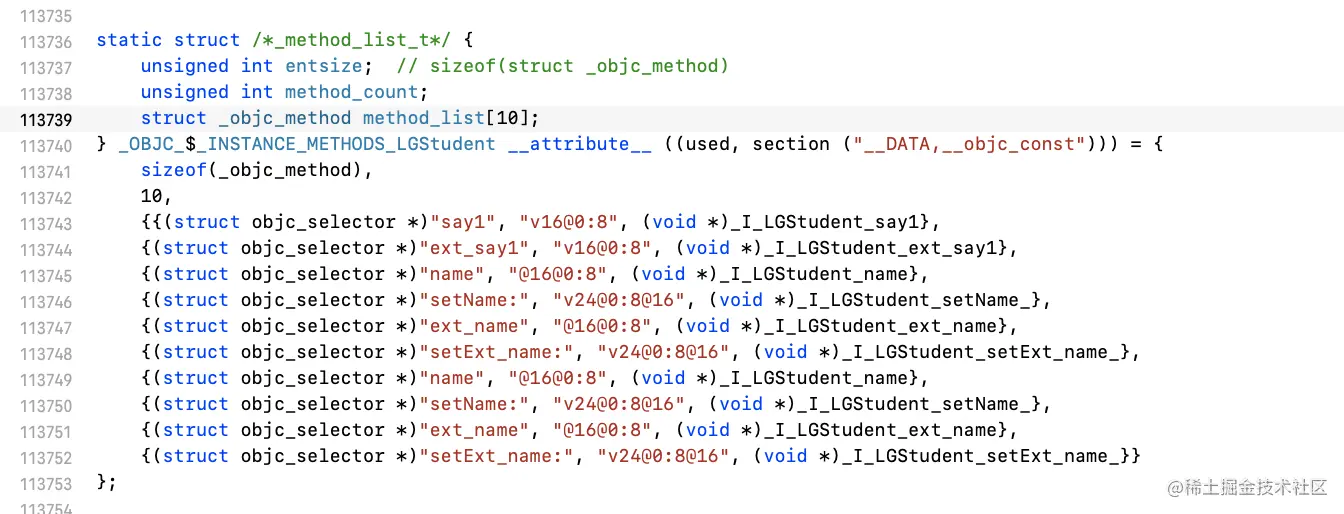

再看看方法类表：
从这里就能分析出，类扩展的成员变量_ext_name、本类的_name、类扩展的方法，还有本类的方法都是放在了同一个列表内。
那么内扩展的方法是在什么时候加载的了？继续进行探索。
内扩展的加载
接下来，我们就创建LGPerson类和他的类扩展：
LGPerson类：

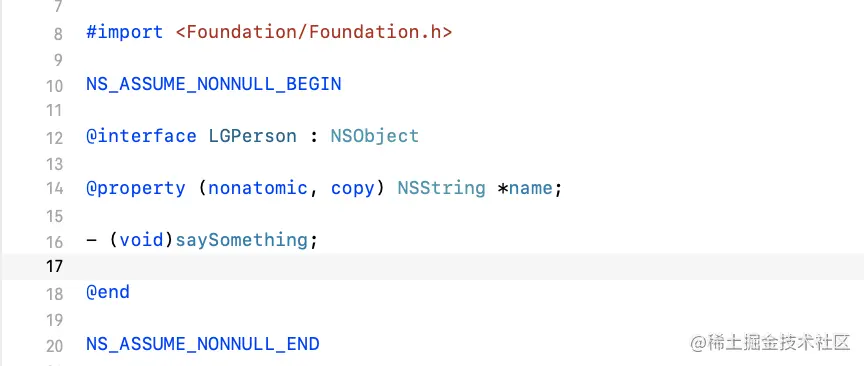

.h

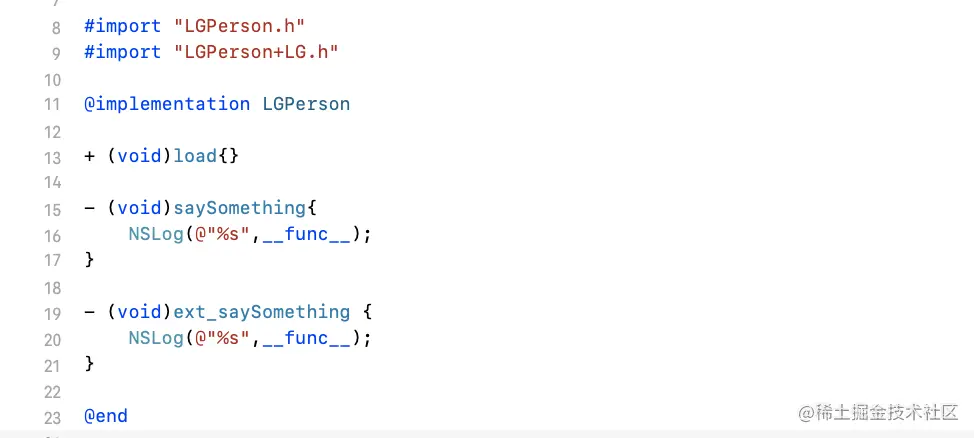

.m

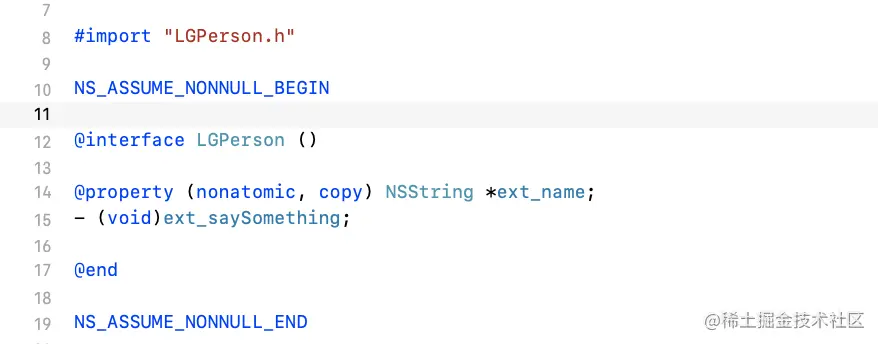

LGPerson类扩展：

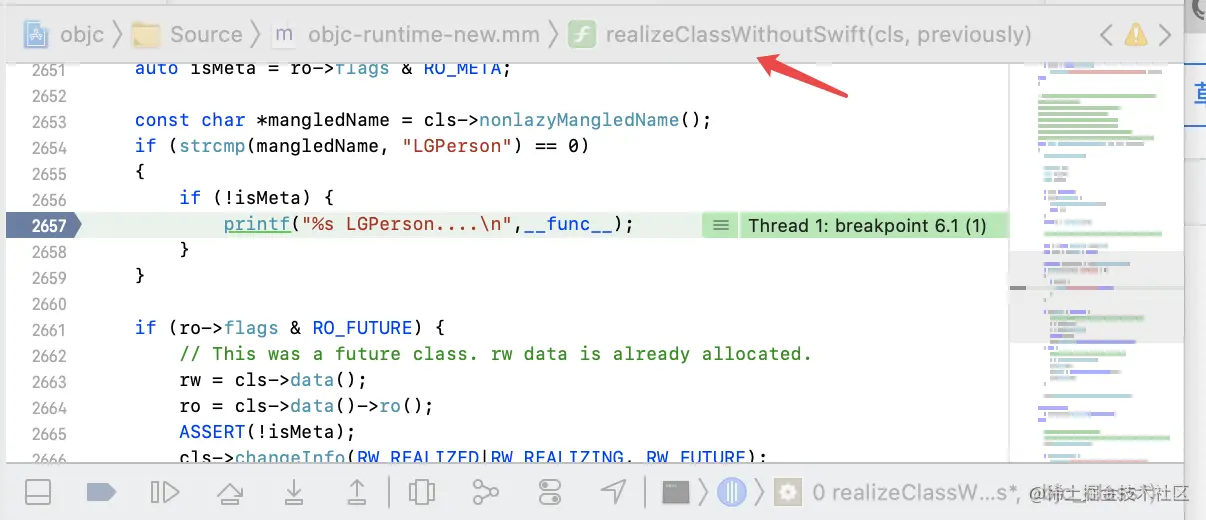

我们知道，在非懒加载类时，会调用realizeClassWithoutSwift函数进行实例化，那么我们就在这个函数里面，进行断点跟踪，运行程序:

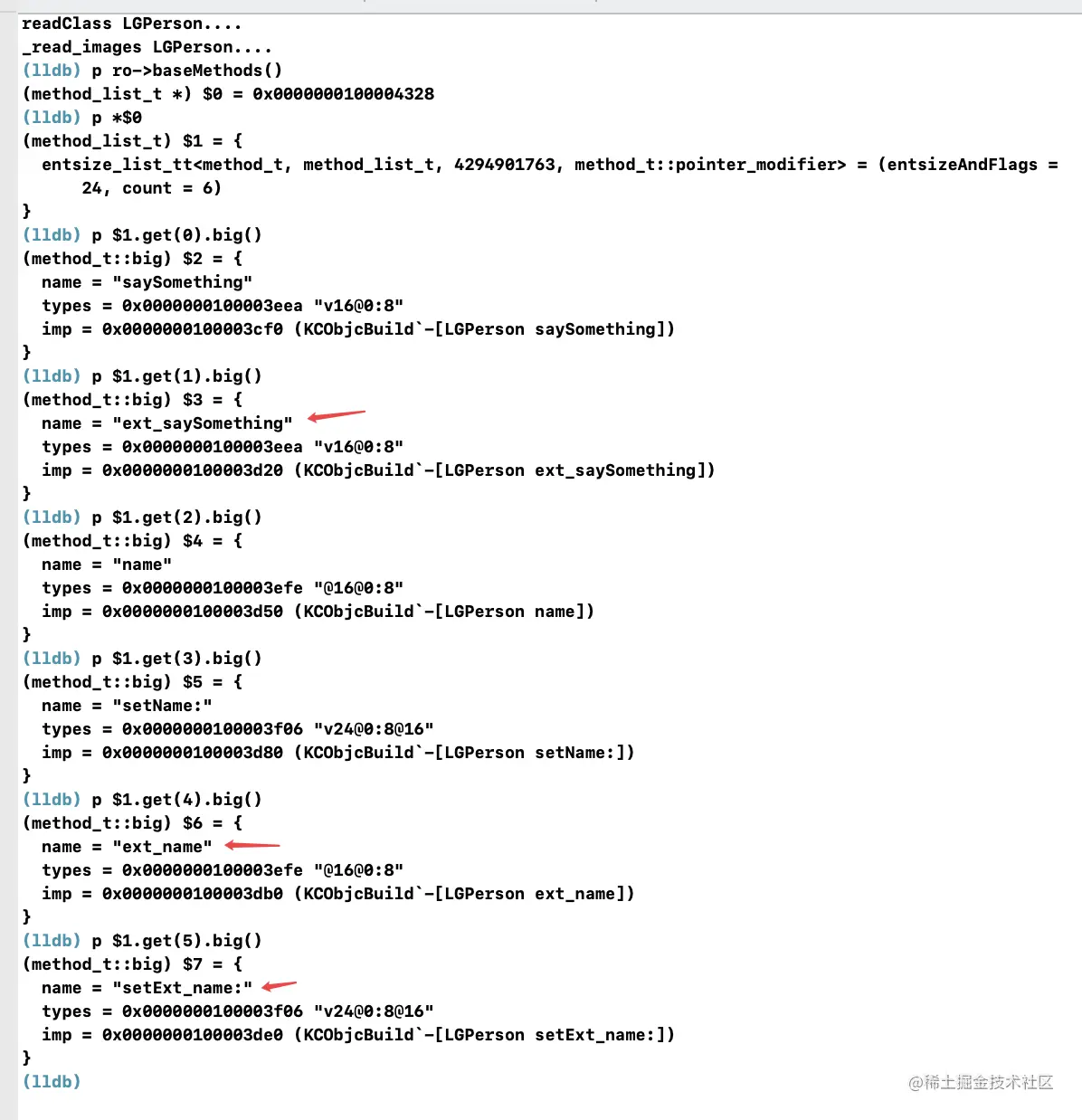

再通过 lldb 调试，打印里面信息：
我们可以看到，像方法ext_saySomething和属性ext_name都已经可以打印得到，说明类扩展是伴随这个类的内容一起加载进来了，已经合成为类的一部分了。
内扩展小结
那么结合前几篇文章的分析，可以知道 分类 和 内扩展 的区别了：
1. category：分类
- 专门用来给类添加
新的方法。 - 不能给类添加成员属性，添加了成员变量，也无法取到。
- 注意：其实可以通过
runtime给分类添加属性。 - 分类中用
@property定义变量，只会生成变量的getter、setter方法的声明，不能生成方法实现和带下划线的成员变量。
2. extension：类扩展
- 可以说成是特殊的分类，也称作
匿名分类。 - 可以给类添加成员变量，但是是
私有变量。 - 可以给类添加方法，也是
私有方法。 - 在编译期，和主类中的内容
一同加载。
关联对象的初探
我们知道，在分类中设置的属性，是不会自动生成本类的成员变量的，但是这个问题，却可以通过关联对象来解决。现在，我们创建一个LGPerson+LGA 分类，详情请看下面代码：
---- .h文件
#import "LGPerson.h"
@interface LGPerson (LGA)
@property (nonatomic, copy) NSString *cate_name;
@end
---- .m文件
#import "LGPerson+LGA.h"
#import <objc/runtime.h>
@implementation LGPerson (LGA)
+ (void)load{}
- (void)setCate_name:(NSString *)cate_name{
/**
1: 对象
2: 标识符
3: value
4: 策略
*/
objc_setAssociatedObject(self, "cate_name", cate_name, OBJC_ASSOCIATION_COPY_NONATOMIC);
}
- (NSString *)cate_name{
return objc_getAssociatedObject(self, "cate_name");
}
那么为什么要这样做了？我们直接进入 objc_setAssociatedObject 函数里面，去查看他的实现：
void
objc_setAssociatedObject(id object, const void *key, id value, objc_AssociationPolicy policy)
{
_object_set_associative_reference(object, key, value, policy);
}
然而，objc_setAssociatedObject 函数还只是一个中间层，其重点，就是 _object_set_associative_reference 函数。
我们根据这个函数的传值，再结合我们所讲的关联对象这个主题，来分析：
关联对象-->存储的是：object(关联到谁) -key(如：cate_name) ->value(值) -policy(关联策略)
那么，我们进入这个函数里面去查看其实现：
void
_object_set_associative_reference(id object, const void *key, id value, uintptr_t policy)
{
// This code used to work when nil was passed for object and key. Some code
// probably relies on that to not crash. Check and handle it explicitly.
// rdar://problem/44094390
if (!object && !value) return;
if (object->getIsa()->forbidsAssociatedObjects())
_objc_fatal("objc_setAssociatedObject called on instance (%p) of class %s which does not allow associated objects", object, object_getClassName(object));
//✅ 将 object 统一包装成 DisguisedPtr 这种数据结构，因为object传进来可能是各种形式的
DisguisedPtr<objc_object> disguised{(objc_object *)object};
//✅ 将 policy、value 包装成 ObjcAssociation 这种数据结构，以面向对象的形式存储
ObjcAssociation association{policy, value};
// retain the new value (if any) outside the lock.
association.acquireValue();
bool isFirstAssociation = false;
// ✅重点所在
{
//✅ 构造函数
AssociationsManager manager;
AssociationsHashMap &associations(manager.get());
if (value) {
auto refs_result = associations.try_emplace(disguised, ObjectAssociationMap{});
if (refs_result.second) {
/* it's the first association we make */
isFirstAssociation = true;
}
/* establish or replace the association */
auto &refs = refs_result.first->second;
auto result = refs.try_emplace(key, std::move(association));
if (!result.second) {
association.swap(result.first->second);
}
} else {
auto refs_it = associations.find(disguised);
if (refs_it != associations.end()) {
auto &refs = refs_it->second;
auto it = refs.find(key);
if (it != refs.end()) {
association.swap(it->second);
refs.erase(it);
if (refs.size() == 0) {
associations.erase(refs_it);
}
}
}
}
}
// Call setHasAssociatedObjects outside the lock, since this
// will call the object's _noteAssociatedObjects method if it
// has one, and this may trigger +initialize which might do
// arbitrary stuff, including setting more associated objects.
if (isFirstAssociation)
object->setHasAssociatedObjects();
// release the old value (outside of the lock).
association.releaseHeldValue();
}
关联对象底层分析
object 封装处理

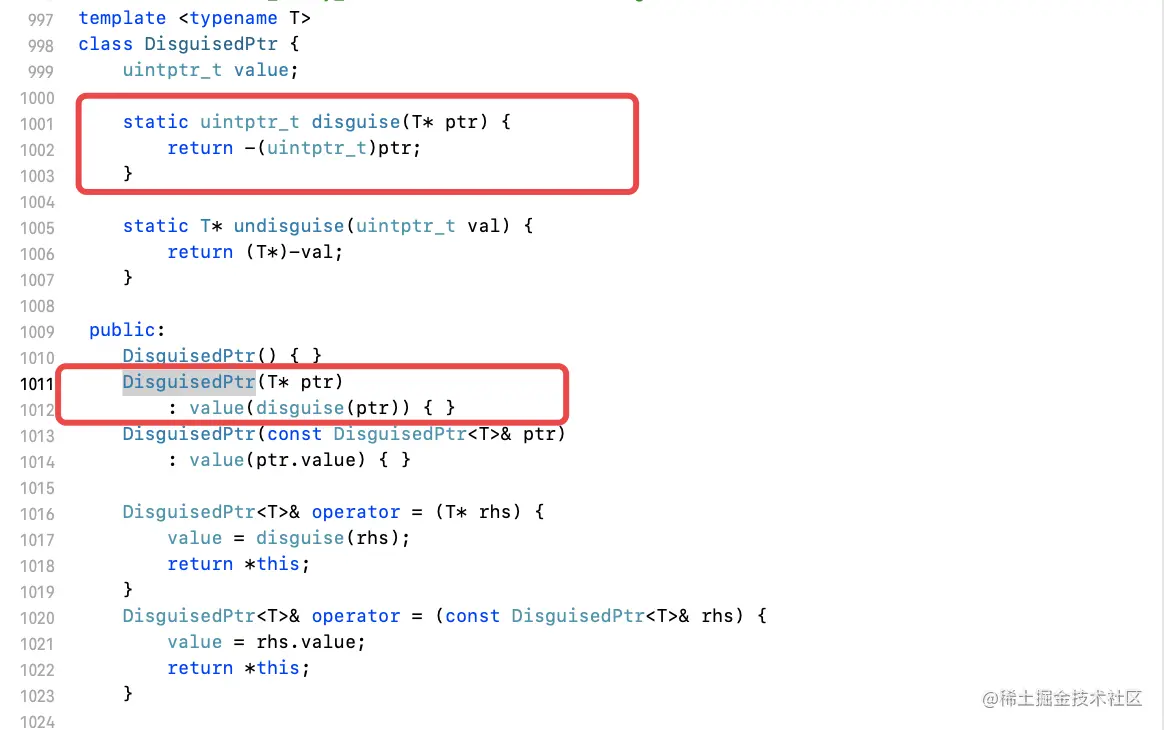

在 _object_set_associative_reference 函数里面，首先调用DisguisedPtr的构造函数，将object，封装一个DisguisedPtr数据类型，实现代码：
value 封装处理

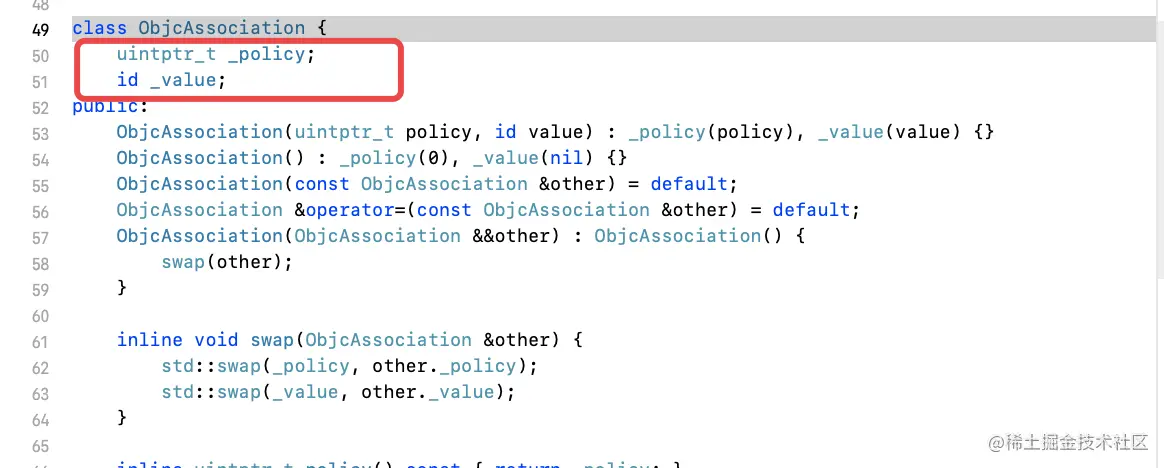

将 policy、value 包装成 ObjcAssociation 这种数据结构，以面向对象的形式存储：
AssociationsManager 分析 (重点)

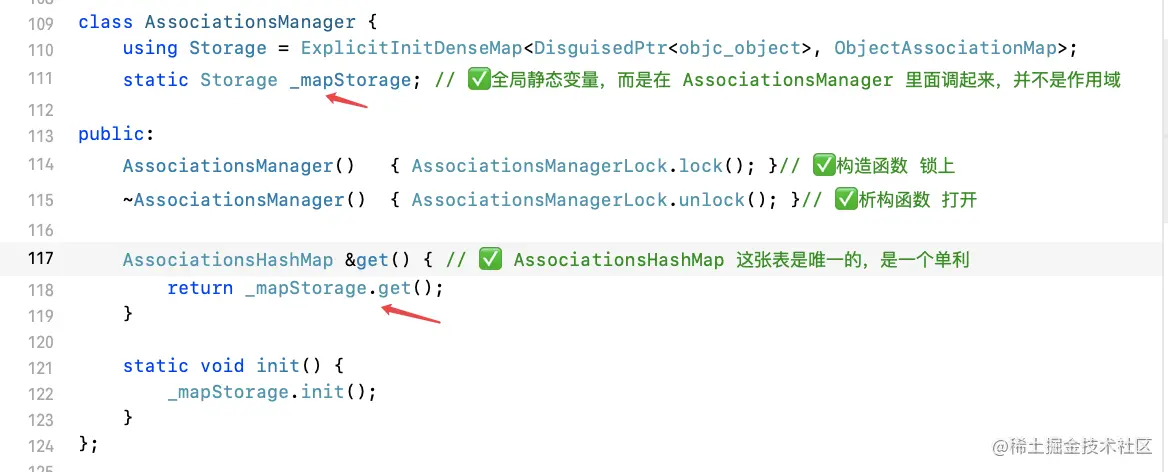

进入AssociationsManager函数里面：
那么我们也模仿AssociationsManager函数，在 main 里面创建类似的构造函数和析构函数：
struct LGObjc {
LGObjc() { printf("LG 构造函数调用 \n");}
~LGObjc() { printf("LG 析构函数调用 \n"); }
};

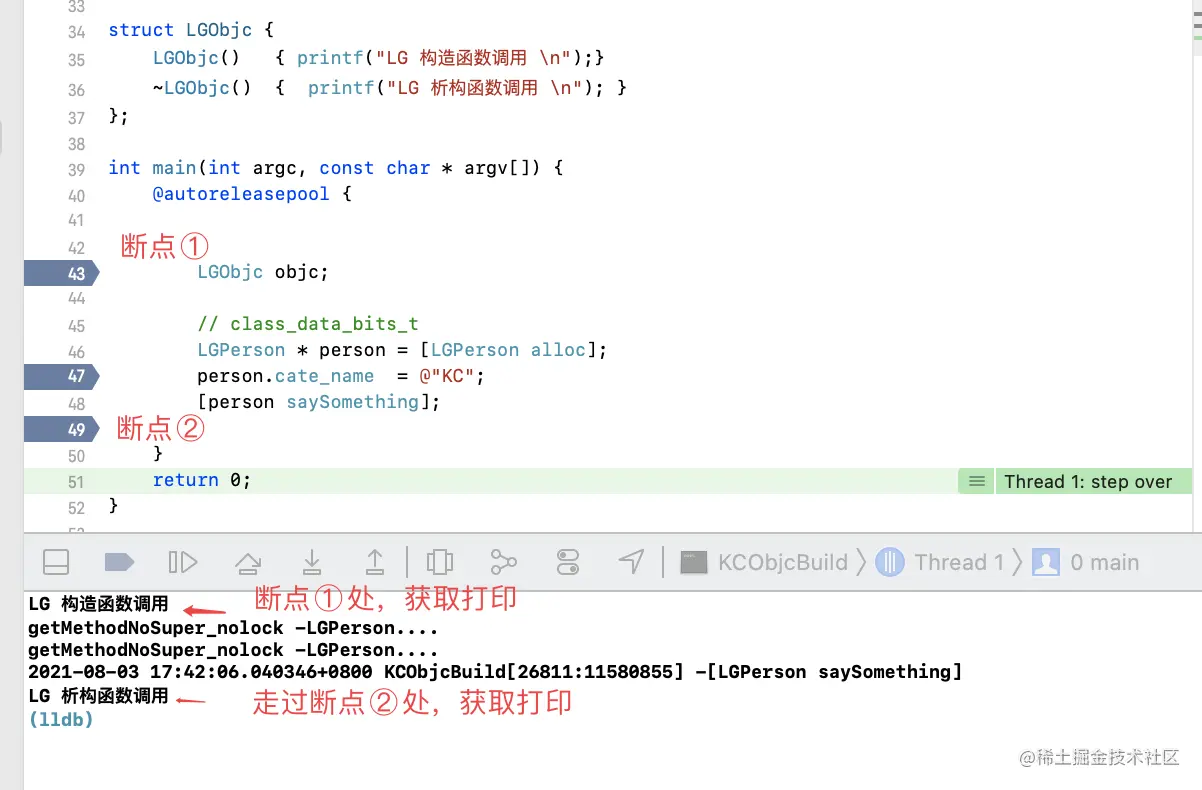

接下来断点打印调试：
这说明了，AssociationsManager函数并不是一个单利，而是通过构造函数加锁、析构函数解锁，来达到线程安全。

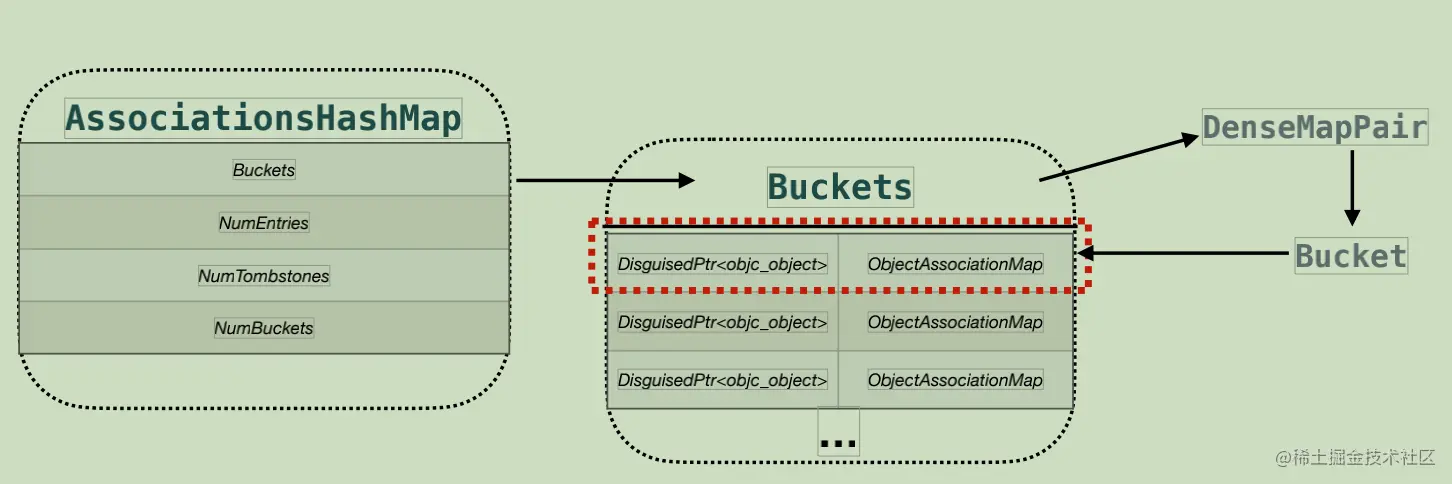

但是为了让这里在执行之后，其作用域消失，就被释放掉，而是能够持续进行作用，就用到了单利 AssociationsHashMap 函数。就如下面这张关系图：
为什么是这样子了？我们接着分析：
static Storage _mapStorage;-- 全局静态变量，而是在AssociationsManager里面调起来，并不是作用域；AssociationsHashMap这张表是唯一的，是一个单利。通过_mapStorage.get()获取。

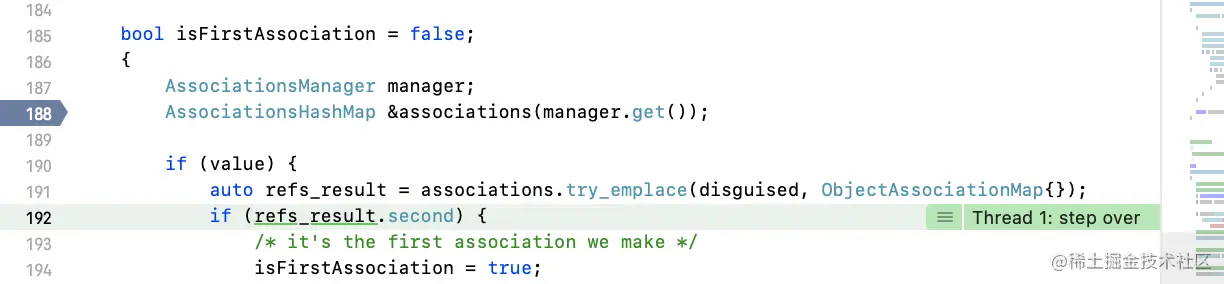

数据跟踪
-
根据打印结果，可以看到
disguised、association、associations的数据结构，其中_value = KC，上文中，我们在main里面给person.cate_name = @"KC"，证明了目前的调试是正确的。 -
打印
refs_result的信息，refs_result.second这块代码用到了second的值，是true，那么就能进入if判断里面。
关联对象的设值流程
获取 refs_result 是通过 associations.try_emplace 进行传值的，其中 associations 是 AssociationsHashMap 类型，他调用的 try_emplace 是传入了 disguised(是object的封装)，和新建的ObjectAssociationMap，将这个两个参数，作为键值对进行关联存到associations中。
那么我们进入到try_emplace里面，看其实现。

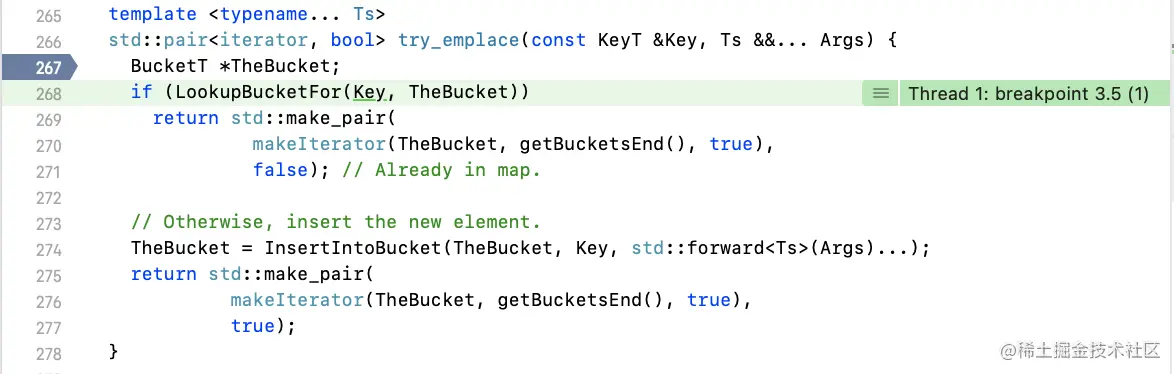

try_emplace的分析
- 先是
BucketT *TheBucket，创建一个空的BucketT。 - 然后调用
LookupBucketFor(Key, TheBucket))，其中key是传入的disguised，而新建的TheBucket。
那么再跟着往下走，进入到 LookupBucketFor 里面。
LookupBucketFor 分析

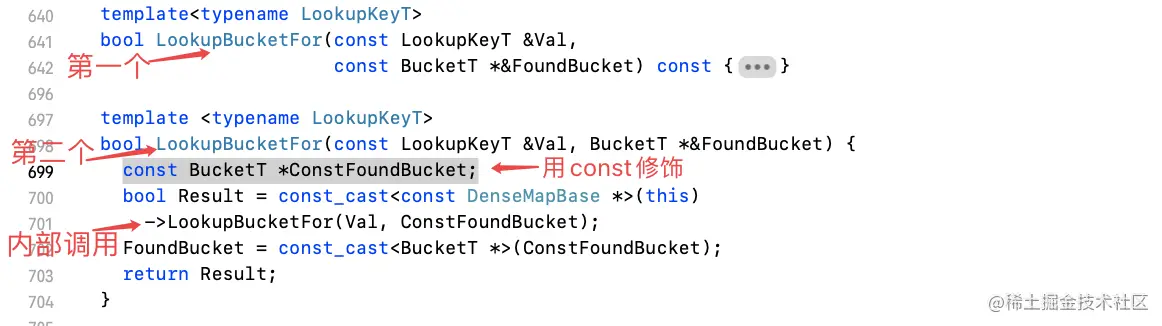

我们进来之后，尽然有两个LookupBucketFor方法，第一个方法的 BucketT 参数有 const，而第二方法里面却没有，根据传入的参数来看，先是进入到第二个方法，然后再内部调用 LookupBucketFor ，其参数是 const BucketT *ConstFoundBucket，所以再调用第一个 LookupBucketFor。
其中，FoundBucket是指针传递，有值是可以被带回去的，所以关键代码在第一个LookupBucketFor里面。
template<typename LookupKeyT>
bool LookupBucketFor(const LookupKeyT &Val,
const BucketT *&FoundBucket) const {
const BucketT *BucketsPtr = getBuckets();
const unsigned NumBuckets = getNumBuckets();
if (NumBuckets == 0) {
FoundBucket = nullptr;
return false;
}
// FoundTombstone - Keep track of whether we find a tombstone while probing.
const BucketT *FoundTombstone = nullptr;
const KeyT EmptyKey = getEmptyKey();
const KeyT TombstoneKey = getTombstoneKey();
assert(!KeyInfoT::isEqual(Val, EmptyKey) &&
!KeyInfoT::isEqual(Val, TombstoneKey) &&
"Empty/Tombstone value shouldn't be inserted into map!");
//✅ Val 是 disguised（包装的对象）， 通过 hash 函数计算得到下标
//✅ 这是个 hash 函数，计算出下标
unsigned BucketNo = getHashValue(Val) & (NumBuckets-1);
unsigned ProbeAmt = 1;
//✅ while 死循环 下标平移，根据下标查找位置
//✅ 找到， 对FoundBucket进行赋值，返回 true
//✅ 没找到，再 hash 查找
while (true) {
const BucketT *ThisBucket = BucketsPtr + BucketNo;
// Found Val's bucket? If so, return it.
//✅ 找到所在下标位置有值，FoundBucket = 这个地址，函数返回ThisBucket
if (LLVM_LIKELY(KeyInfoT::isEqual(Val, ThisBucket->getFirst()))) {
FoundBucket = ThisBucket;
return true;
}
// If we found an empty bucket, the key doesn't exist in the set.
// Insert it and return the default value.
//✅ 找到所在下标位置没有值，FoundBucket = 这个地址，函数返回 false
if (LLVM_LIKELY(KeyInfoT::isEqual(ThisBucket->getFirst(), EmptyKey))) {
// If we've already seen a tombstone while probing, fill it in instead
// of the empty bucket we eventually probed to.
FoundBucket = FoundTombstone ? FoundTombstone : ThisBucket;
return false;
}
// If this is a tombstone, remember it. If Val ends up not in the map, we
// prefer to return it than something that would require more probing.
// Ditto for zero values.
if (KeyInfoT::isEqual(ThisBucket->getFirst(), TombstoneKey) && !FoundTombstone)
FoundTombstone = ThisBucket; // Remember the first tombstone found.
if (ValueInfoT::isPurgeable(ThisBucket->getSecond()) && !FoundTombstone)
FoundTombstone = ThisBucket;
// Otherwise, it's a hash collision or a tombstone, continue quadratic
// probing.
if (ProbeAmt > NumBuckets) {
FatalCorruptHashTables(BucketsPtr, NumBuckets);
}
BucketNo += ProbeAmt++;
BucketNo &= (NumBuckets-1);//✅ 再哈希
}
}
在这个函数里面，进行object对象所对应的bucket的查找，如果存储桶包含键和值，则返回true；否则返设置一个空桶并返回false。
如果在LookupBucketFor里面没有找到，那么在接下来就返回到try_emplace，TheBucket现在是存储在AssociationsHashMap中，但是是空的，只是占位置了，如下图：
所以要为它插入内容。调用InsertIntoBucket，传入的参数有TheBucket、key(也就是disguised(是object的封装))，还有Args(也就是ObjectAssociationMap{})。
那么接下来，就进入InsertIntoBucket里面。

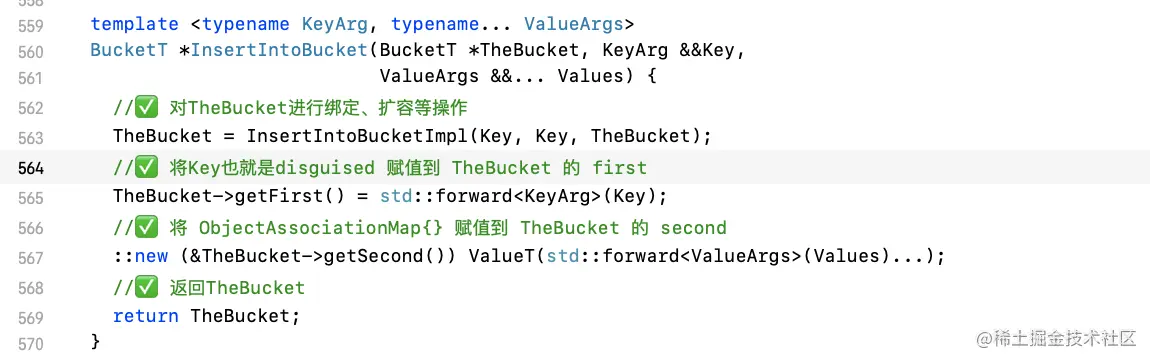

InsertIntoBucket分析
- 对
TheBucket进行绑定、扩容等操作； - 将
Key也就是disguised赋值到TheBucket的first； - 将
ObjectAssociationMap{}赋值到TheBucket的second - 返回
TheBucket
我们还是需要 TheBucket 是如何进行设置的，所以，还是要进入 InsertIntoBucketImpl函数里面。

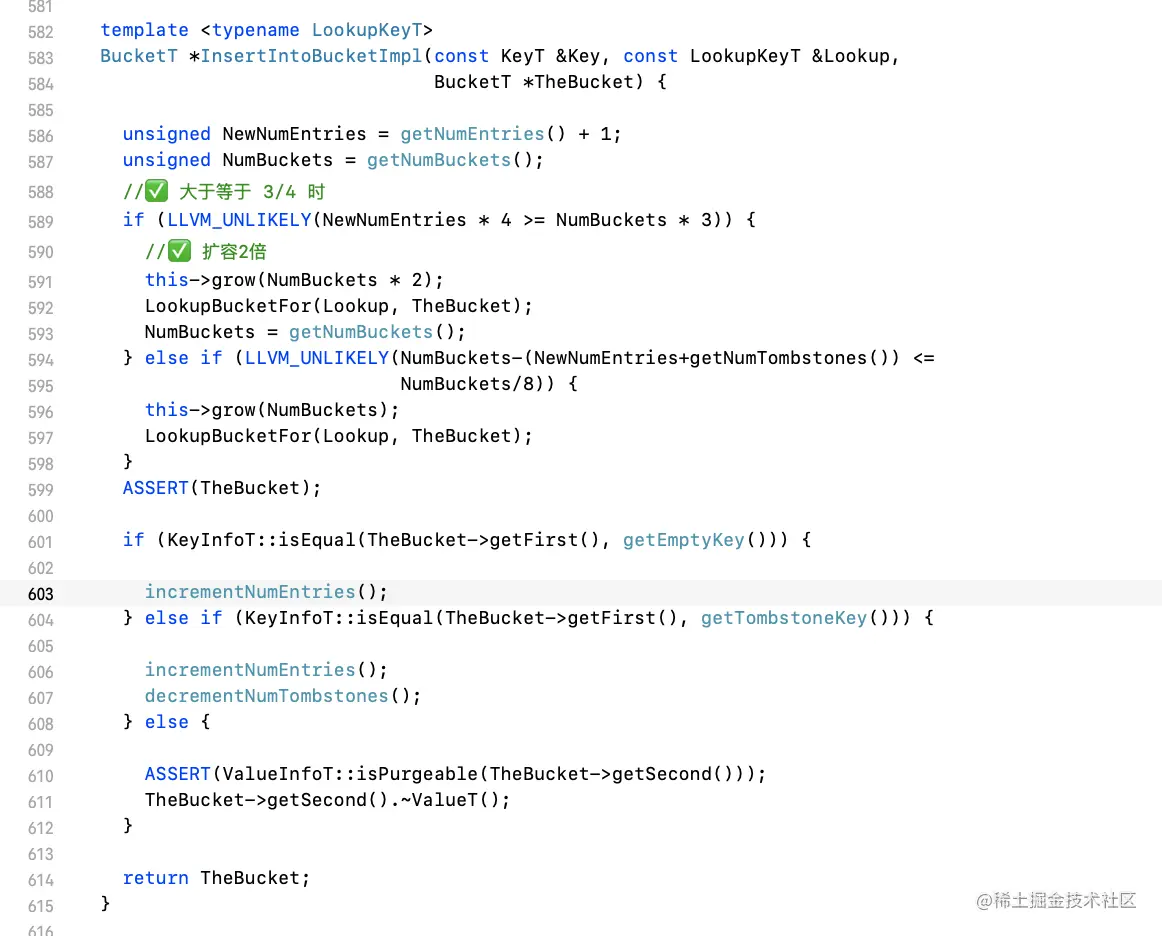

InsertIntoBucketImpl分析
进行扩容、绑定，最后返回 TheBucket 出去。

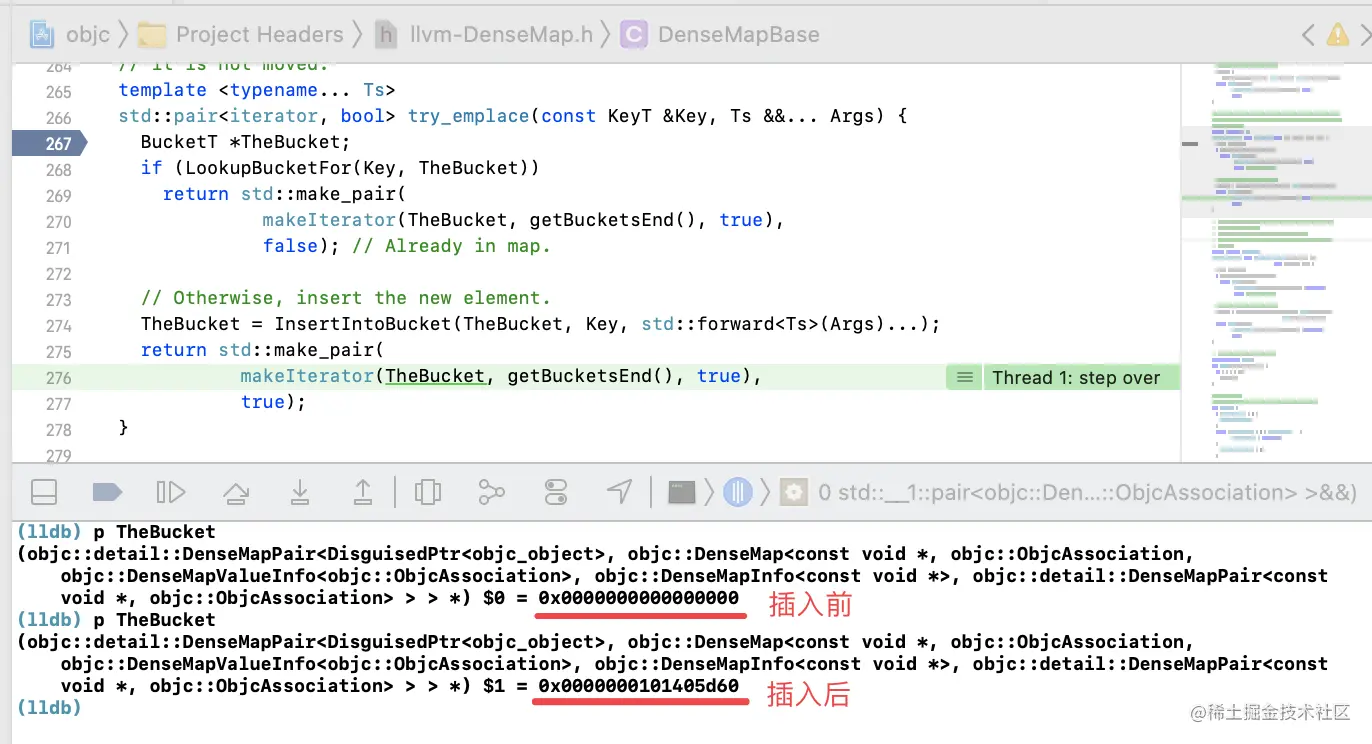

返回到 try_emplace 里面，数据跟踪验证下：
对比 插入前 和 插入后 ，插入后就有了值 0x0000000101405d60。而makeIterator(TheBucket, getBucketsEnd(), true)第三个返回的参数，默认为 true 。
接着我们再返回到 _object_set_associative_reference 函数里面：

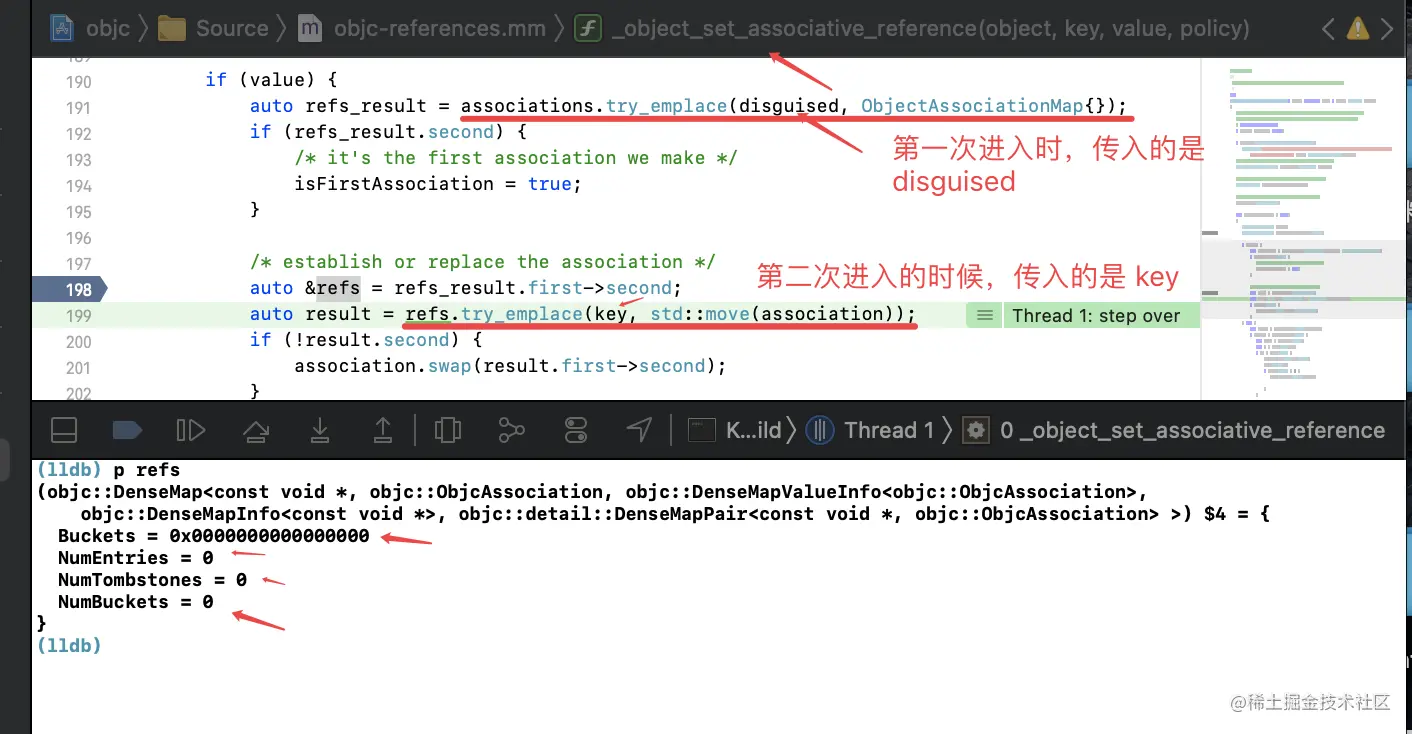

在有 value 的情况下，会继续往下执行，打印到的 refs -> $4还是没有数据。
当再次进入 try_emplace 该方法是，此时第一个参数传的是key(就是 “cate_name”)，而不是disguised，那么在try_emplace函数里面，所进行LookupBucketFor的调用，查找bucket时，一定返回false。所以一定会调动InsertIntoBucket方法进行association的插入。见下面代码：
-
- 创建⼀个
AssociationsManager管理类
- 创建⼀个
-
- 获取唯⼀的全局静态哈希
Map
- 获取唯⼀的全局静态哈希
-
- 判断是否插⼊的关联值是否存在:
- 存在⾛第
4步； - 不存在就⾛: 关联对象插⼊空流程
-
- 创建⼀个空的
ObjectAssociationMap去取查询的键值对
- 创建⼀个空的
-
- 如果发现没有这个
key就插⼊⼀个空的BucketT进去，并返回
- 如果发现没有这个
-
- 标记对象存在关联对象
-
- ⽤当前修饰策略和值组成了⼀个
ObjcAssociation替换原来BucketT中的空
- ⽤当前修饰策略和值组成了⼀个
-
- 标记⼀下
ObjectAssociationMap的第⼀次为false
- 标记⼀下
关联对象插入空流程

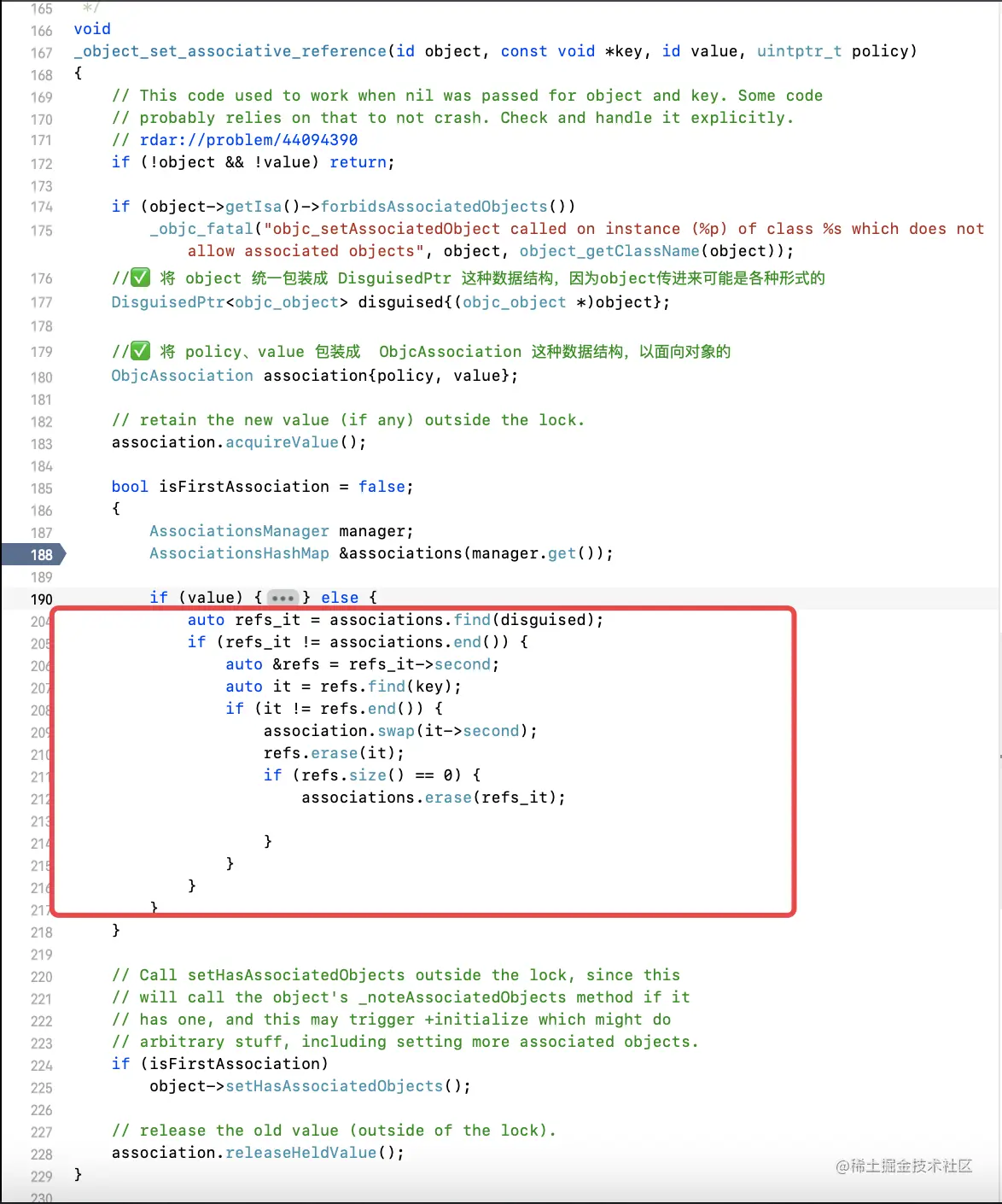

插入空，也就是 value 为空，那么进入的是 else 的环节：
- 根据
DisguisedPtr找到AssociationsHashMap中的iterator迭代查询器 - 清理迭代器
- 其实如果插⼊空置，相当于清除
关联对象的取值流程
-
1:创建⼀个AssociationsManager管理类； -
2:获取唯⼀的全局静态哈希Map； -
3:根据DisguisedPtr找到AssociationsHashMap中的iterator迭代查询器； -
4:如果这个迭代查询器不是最后⼀个获取:ObjectAssociationMap(这⾥有策略和value)； -
5:找到ObjectAssociationMap的迭代查询器获取⼀个经过属性修饰符修饰的value； -
6:返回_value； -
总结:其实就是两层哈希
map,存取的时候两层处理(类似⼆位数组)
关联对象销毁流程
我们已经知道了关联对象的创建详情，那么他是怎么释放的了？
我们知道在对象的生命周期，当其被销毁时，会调用dealloc方法，同时会对关联对象进行释放。

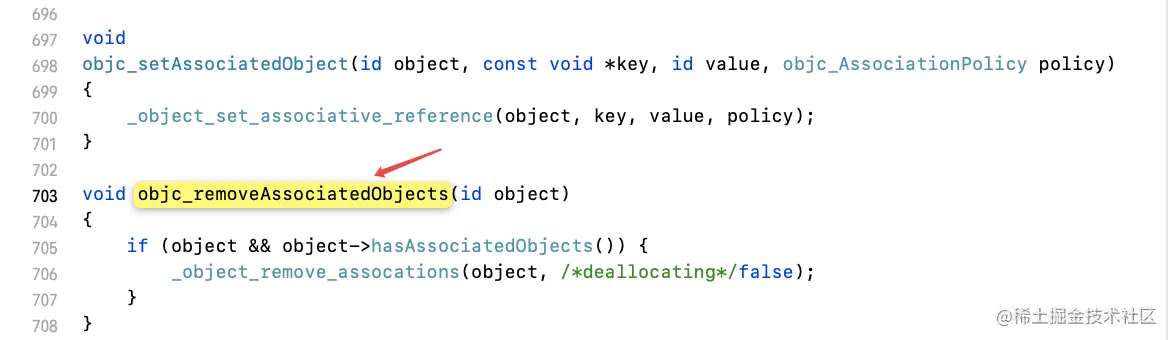

我们能找到 objc_removeAssociatedObjects 的实现，但是其调用，就没有找到好的线索，那么我们从 dealloc 入手。

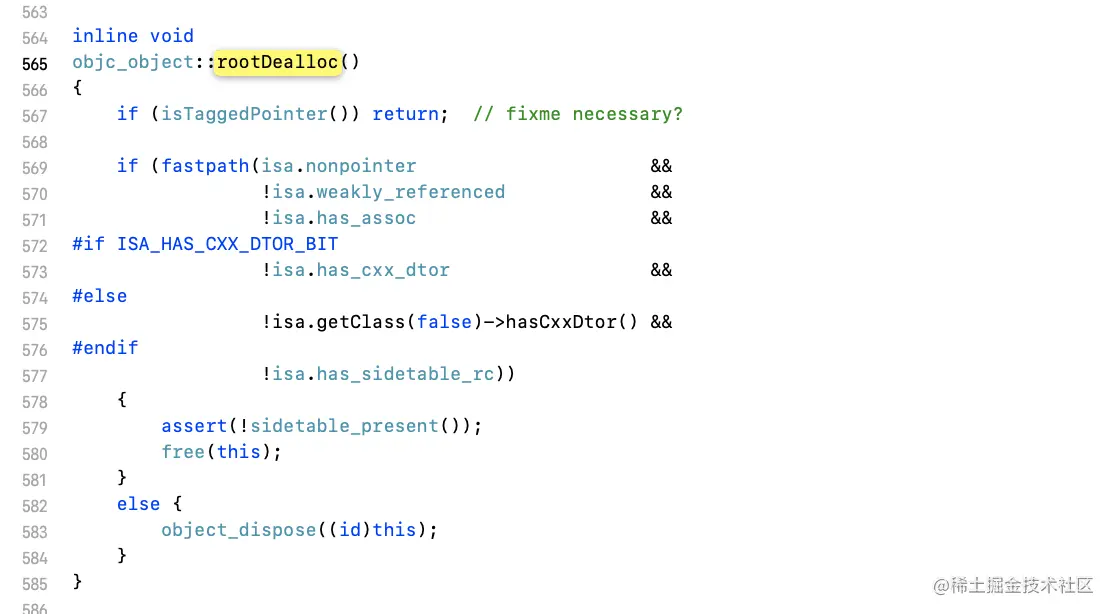

可以根据这个流程：dealloc->_objc_rootDealloc->rootDealloc，从dealloc到中间层，最后到rootDealloc实现源码见下图：
对象在销毁的时候，会判断是否存在析构函数、关联对象、弱引用等等。

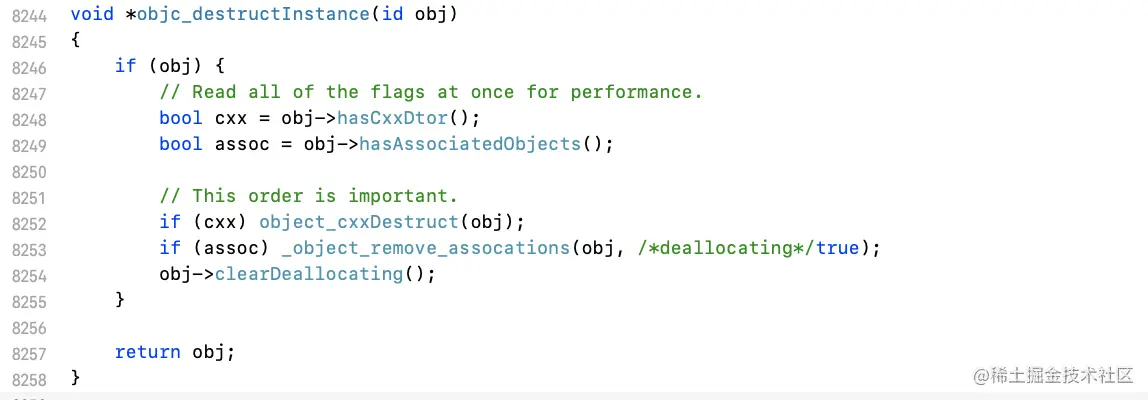

那么接着继续跟踪：rootDealloc->object_dispose->objc_destructInstance，经过流程，到达objc_destructInstance函数：

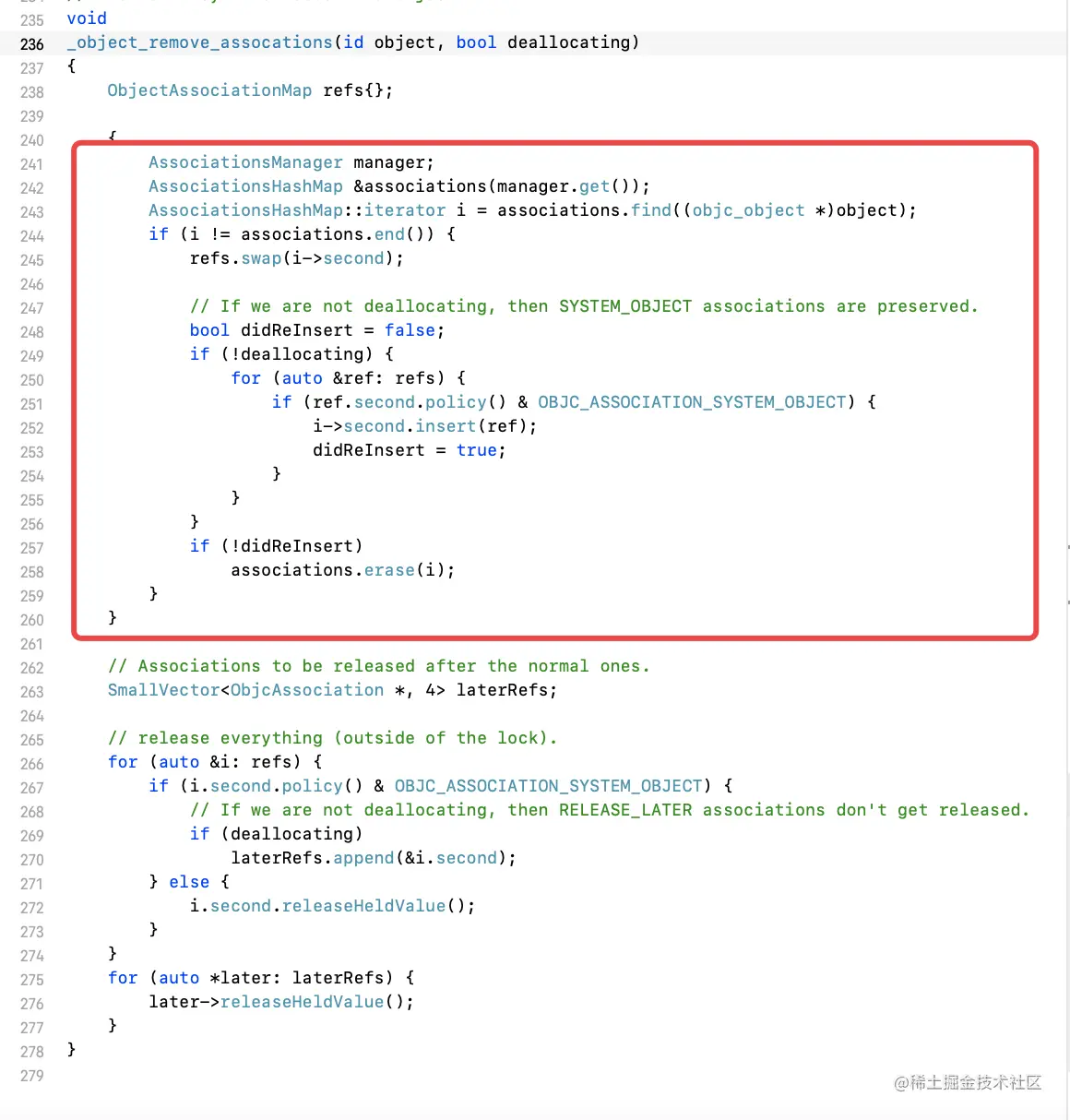

从这里，知道这个函数是处理析构函数 和 关联对象的。最后调用 _object_remove_assocations 函数，在这个函数中：
- 最后通过
associations.erase(i);删除i位置的内存。
