前言

“这是我参与8月更文挑战的第2天，活动详情查看：8月更文挑战”

根据前两篇文章 类的加载 上 和 类的加载 中，我们对类的加载有了一定的了解，并且梳理两条流程：

  • 宏观流程： dyld --> images --> 内存 --> 类（方法、协议、属性。。。）

  • 细节流程 read_images --> read_class(名称-类) --> realizeClassWithoutSwift(ro-rw、superClass、isa...) --> methodizeClass() --> prepareMethodLists(写入方法名 + 排序)

因为当程序编译完成后， ro 已经是固定不变内存(clean memory)空间，只读，加载后不会发生改变的内存空间，包括类名称、方法、协议和实例变量的信息；当处于运行时，数据空间是会发生改变的，而 ro 是不能改变的，那么就有了 rw 的产生，把 ro 的内容赋值给 rw ，而 rw 是属于 dirty memory ，由于其动态性，可以往类中添加属性、方法、协议。在运行时会发生变更的内存。但是 rw 的内存比较昂贵，而且，并不是每一个的类都有分类，也不是每一个类都会进行动态添加方法、属性、协议，所以就对 rw 进行扩展，然后就有了 rwe，在这里面处理对应的类的信息。

资源准备

attachCategories 反推思路

根据上篇文章的分析，分类的加载有两条线路：

  • methodizeClass -> attachToClass -> attachCategories
  • load_images -> loadAllCategories -> load_categories_nolock -> attachCategories 从attachCategories最终调用到了attachList。

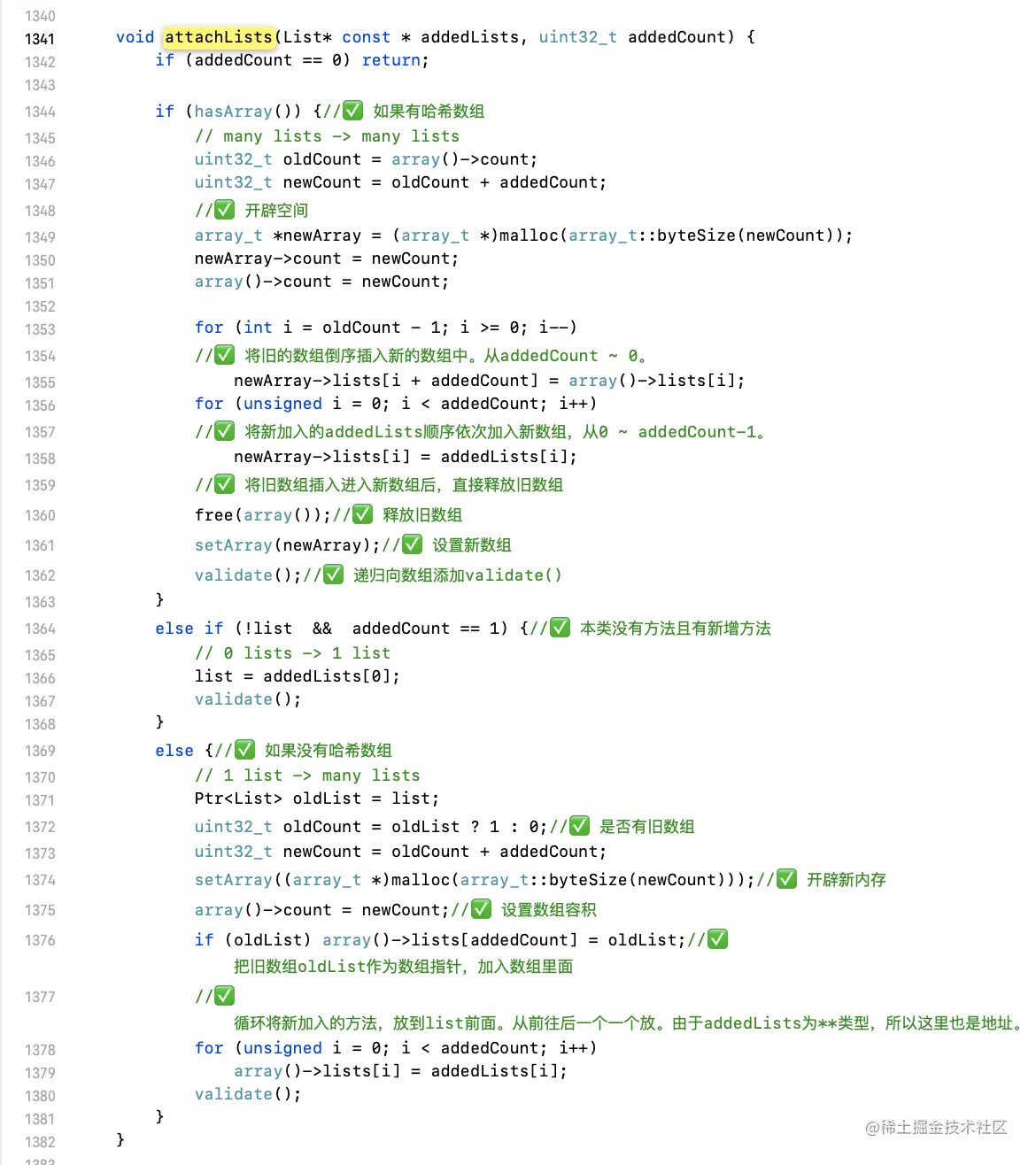

既然attachList重点，那么就进入函数里面，查看他的实现：


  • 当类里面没有方法数组，且有一个分类时，也就是(!list  &&  addedCount == 1)判断，那么不开辟新数组，直接赋值给了list，此时，内部存储的相当于是元素；

  • 当没有方法数组，且有不确定数量的分类时，也就是else的判断，先开辟新数组，然而由源码可知，新加入的addedLists是一个* *结构，且通过for循环插入在数组的最前面，然后再判断有没有 oldList(主类方法列表) ，如果有，就直接把他作为一个整体放入到新开辟的数组中，此时oldList就是一个数组指针。那么这个新开辟的数组就是一个二维数组了，如下图注解图①。

  • 当有方法数组，且有不确定数量的分类时，也就是(hasArray())判断，先开辟新数组，然后通过for循环把旧数组里面的元素倒序插入新开辟的数组中，然后再通过for循环把要加入的 addedLists的元素，插入到新数组的最前面，最后释放旧数组。那么下次过来的时候，又设置新的array，如下图注解图②。

注解图①： 未命名文件.png

注解图②： 未命名文件-2.png

分类与主类加载情况

根据前面几篇文章分析，类的加载与load方法有关，那么分类的加载与load是否有关系呢？我们可以分以下4种方式进行探索：

  1. 类和分类都实现load方法。
  2. 类实现load，分类不实现load方法。
  3. 类不实现load方法，分类实现load。
  4. 类和分类都不实现load方法。 同时，我们在源码里面添加 LGPerson 和 这个类的分类LGPerson+LGA，在通过断点调试.

类和分类都有load方法

主类和分类的load方法都实现，然后再断点调试，如下图：


通过打印的方法信息和左侧堆栈的调用情况，我们可以梳理出一个程序执行的线路出来：

_read_images(非懒加载类) --> realizeClassWithoutSwift --> methodizeClass -> attachToClass --> load_categories_nolock --> attachCategories

类有load，分类没有load方法。

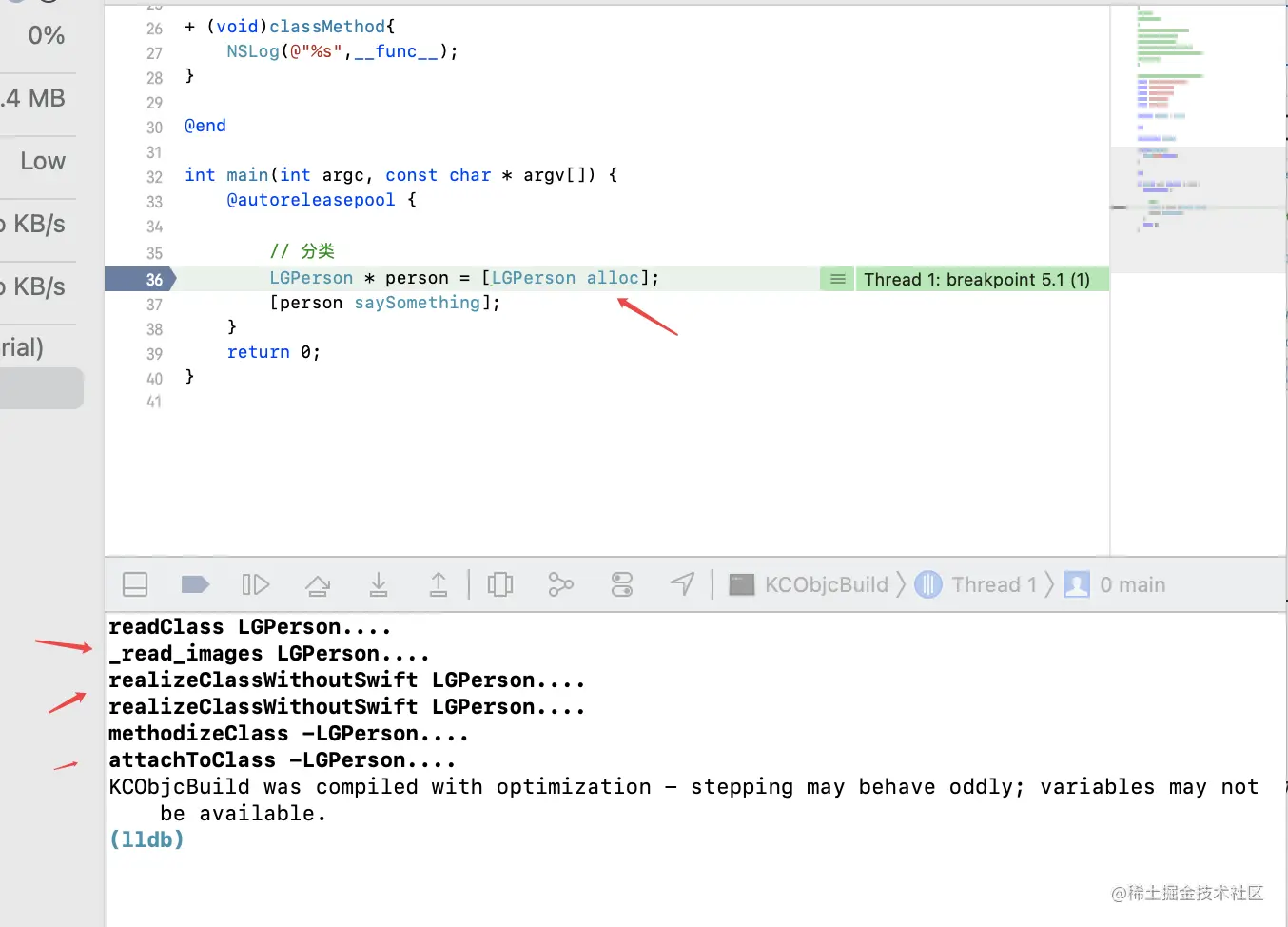

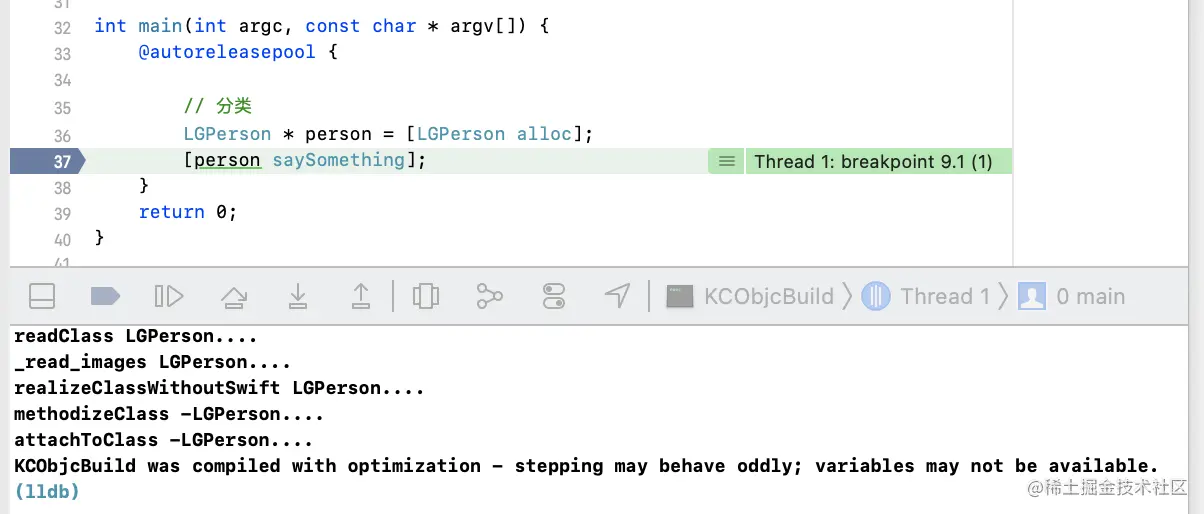

主类的load方法实现，而分类 load 方法注释掉，然后再断点调试，如下图：


通过打印的方法信息情况，我们可以梳理出一个程序执行的线路出来：

_read_images(非懒加载类) --> realizeClassWithoutSwift --> methodizeClass -> attachToClass

注意哦，此时，是没有执行 attachCategories 方法的。

类没有load，分类有load方法。

主类的load方法注释掉，而分类 load 方法打开，然后再断点调试，如下图：


通过打印的方法信息情况，我们可以梳理出一个程序执行的线路出来(和 类有load，分类没有load方法 这一种是一样的)：

_read_images(非懒加载类) --> realizeClassWithoutSwift --> methodizeClass -> attachToClass

也是没有执行 attachCategories 方法的。

类和分类都不实现load方法。

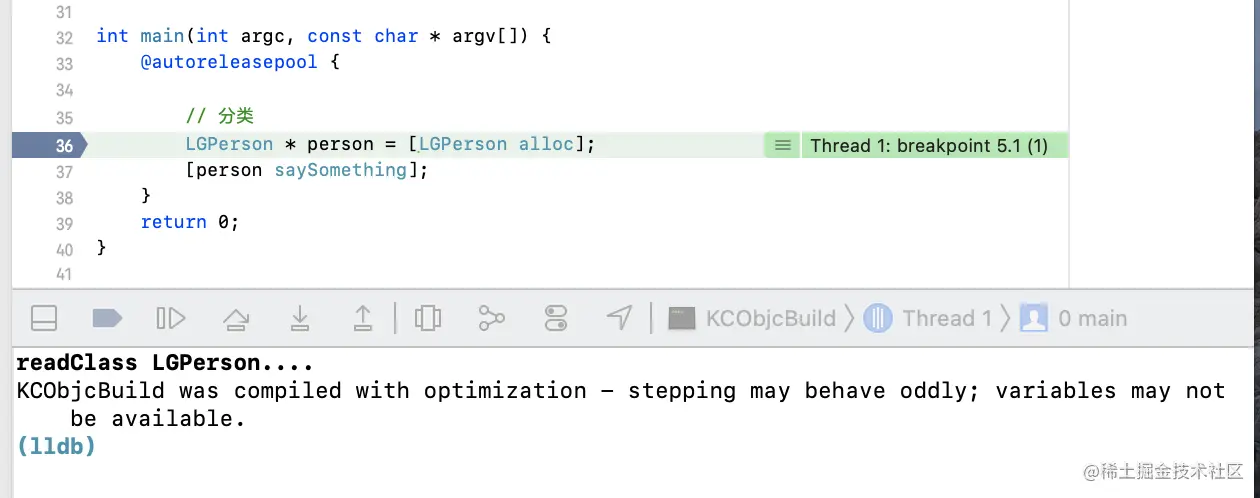

主类和分类的load方法都注释掉，然后再断点调试，如下图：


发现直接就到了 main 函数里面，上面说到的这些方法都没实现。

那么他们这几种情况，具体发什么了什么，我们就需要进行详细的数据跟踪了。

分类加载流程跟踪（单个分类）

分别在主类 LGPerson 和分类 LGPerson (LGA) 里面添加多个方法：

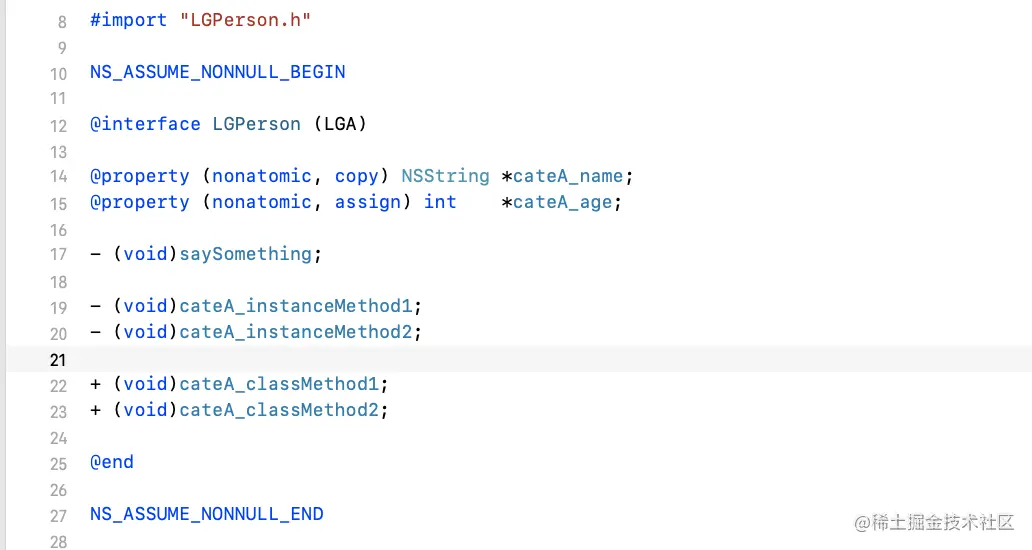

  • 主类： FF40D868-4149-4CE4-87FF-27FE437C7134.png

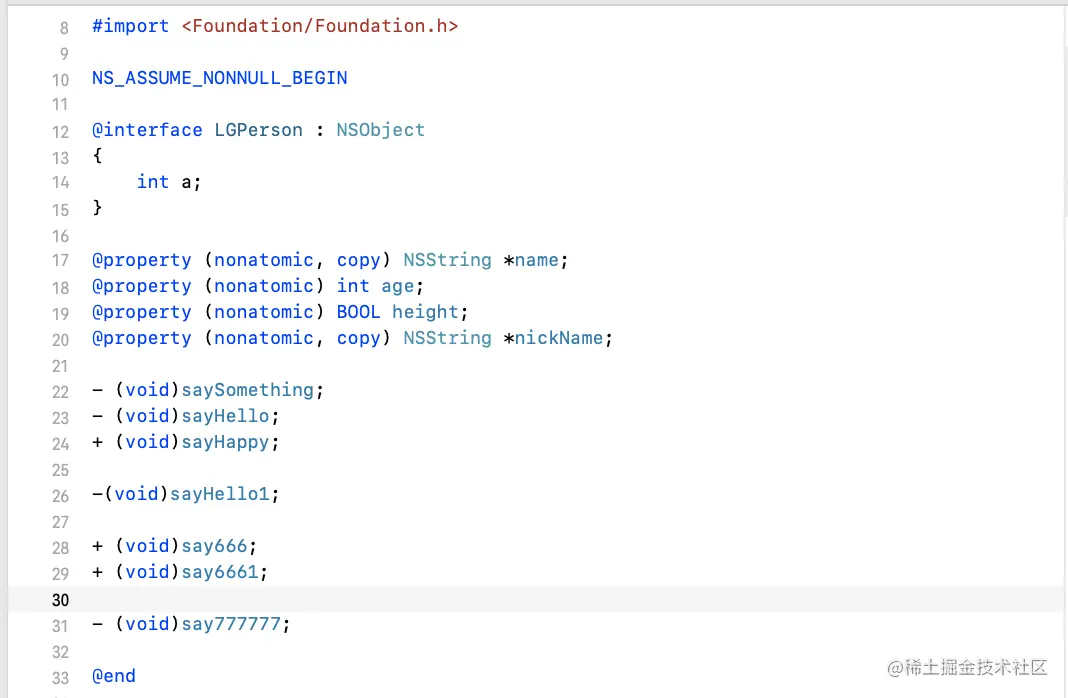

  • 分类： BDC13802-D66D-4D02-ACE7-809CB58205CB.png

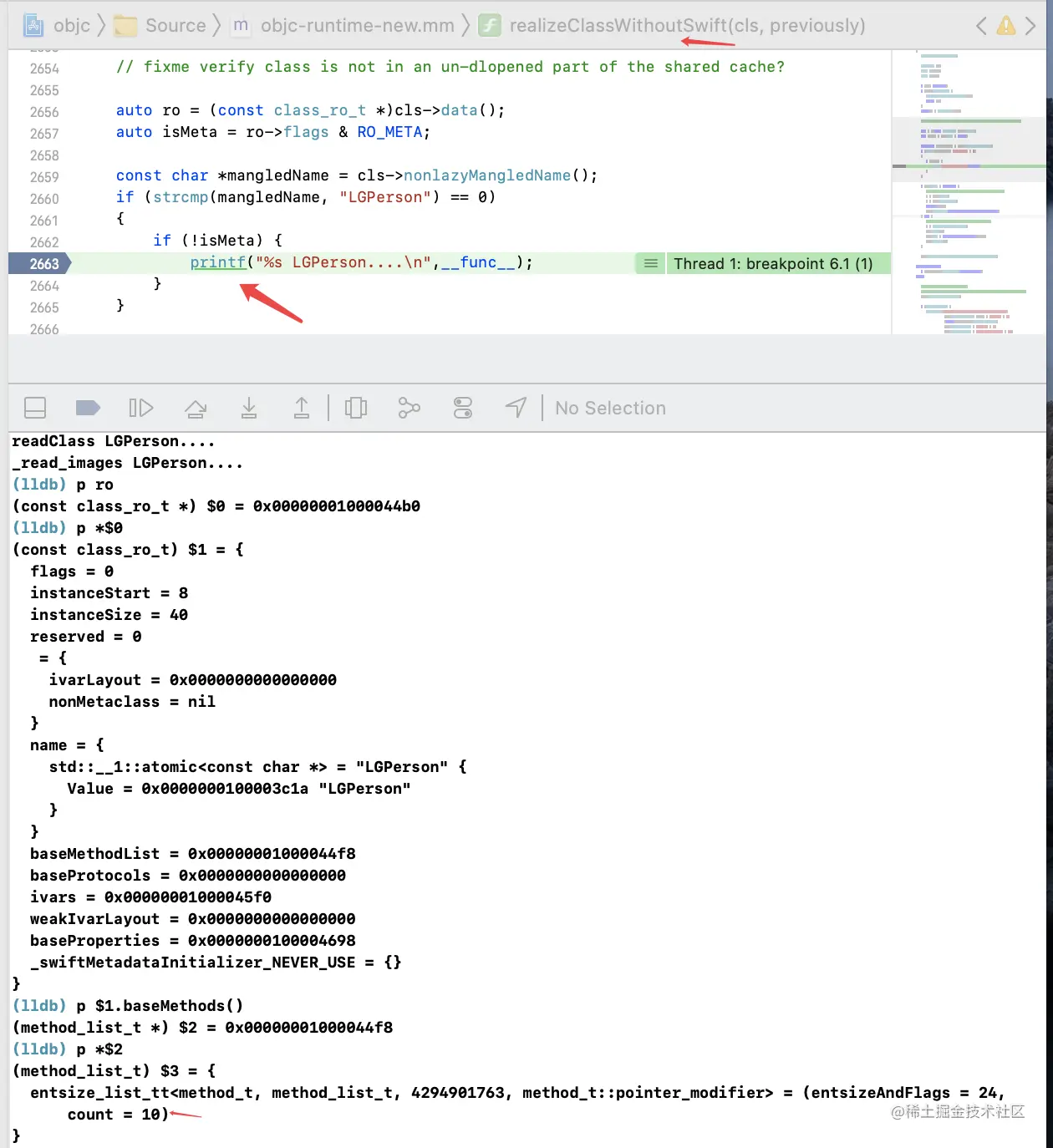

  • 条件是：类和分类都有load方法 首先，我们得确定在实现类的时候，分类是否已经道到 ro 里面了。如果已经有了数据，那么就说明分类加载是在类的实现之前就已经完成了。那么我们可以在 realizeClassWithoutSwift 函数里面，打印 ro 的信息，如下图：

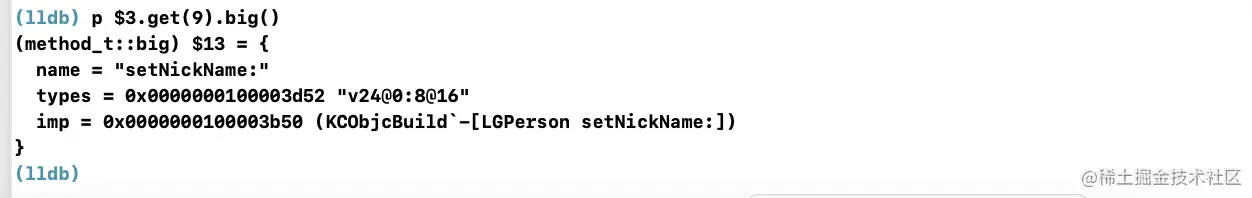

我们可以查看到类里面的方法数组里面，目前只有 10 个方法，我们再把这个 10 方法打印出来，看里面有没有分类的方法存在：

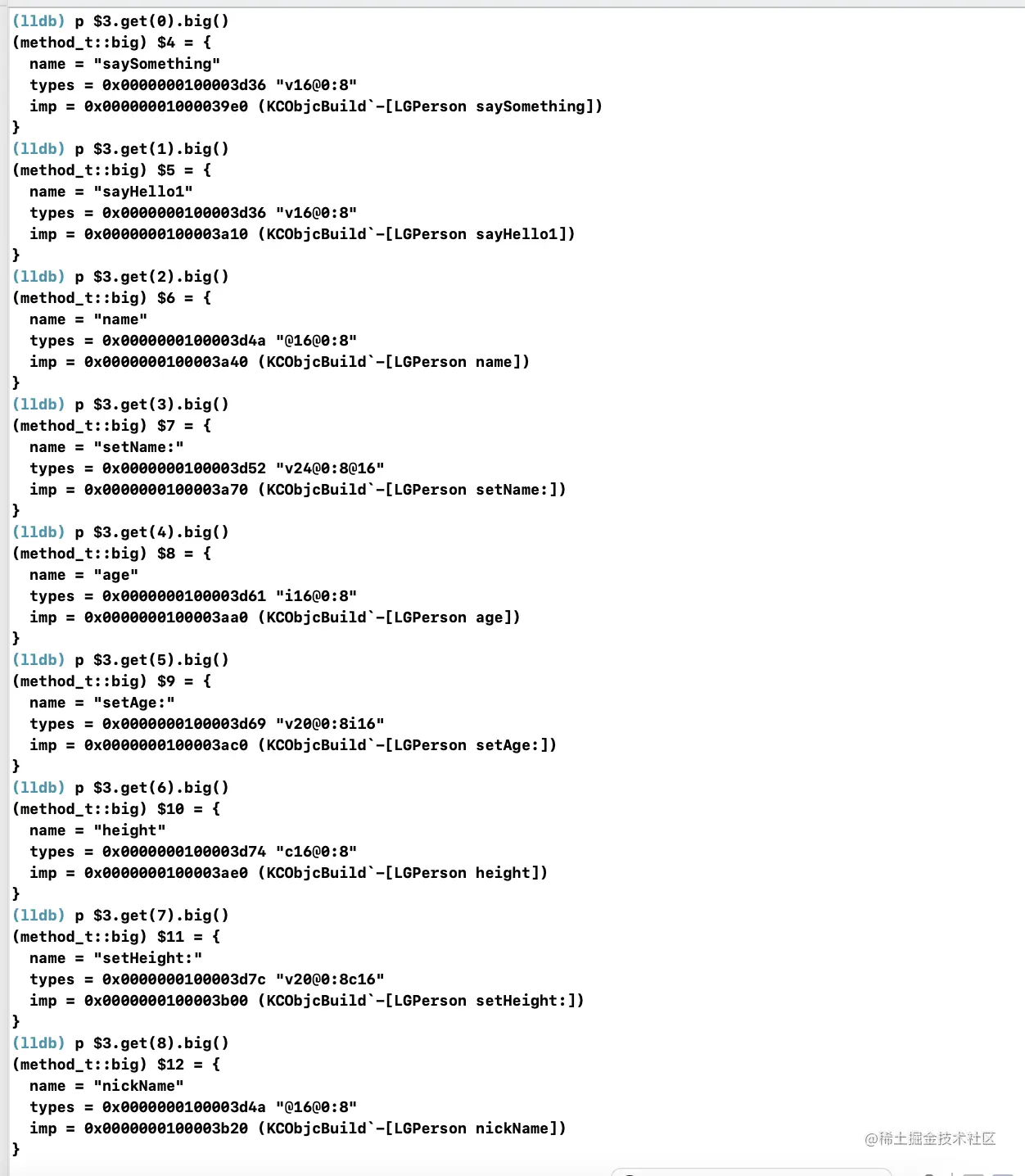

C420AE11-8579-41B1-BFFB-592EDD9E55CF.png DE76D3CA-A5B4-440F-8828-8828D20C78AC.png

可以看到 10 个方法全部是主类的方法，那么说明此时分类的方法还没有加载过来。

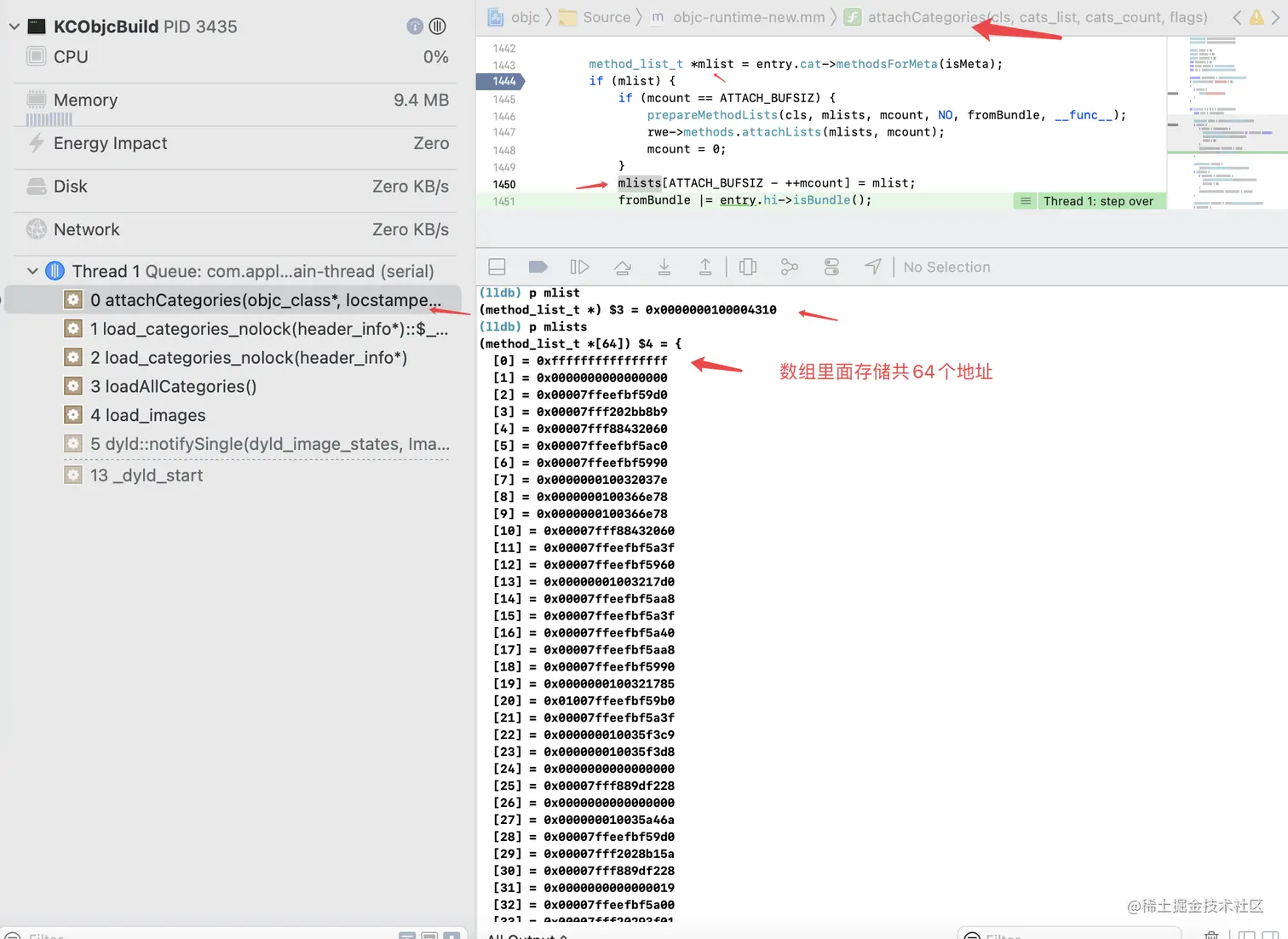

接着再根据上文探寻到的路径执行，到 attachCategories 函数，通过 lldb 调试，获取里面的内存信息，如下图：


mlist 是一个地址，而 mlists 里面存的是地址数组，共 64 个元素。

  • ATTACH_BUFSIZ的值是64，mcount初始值为0，mlists共有64个位置。

  • 这里将mlist赋值到mlists中64 - 1的位置，并对mcount进行+1操作。

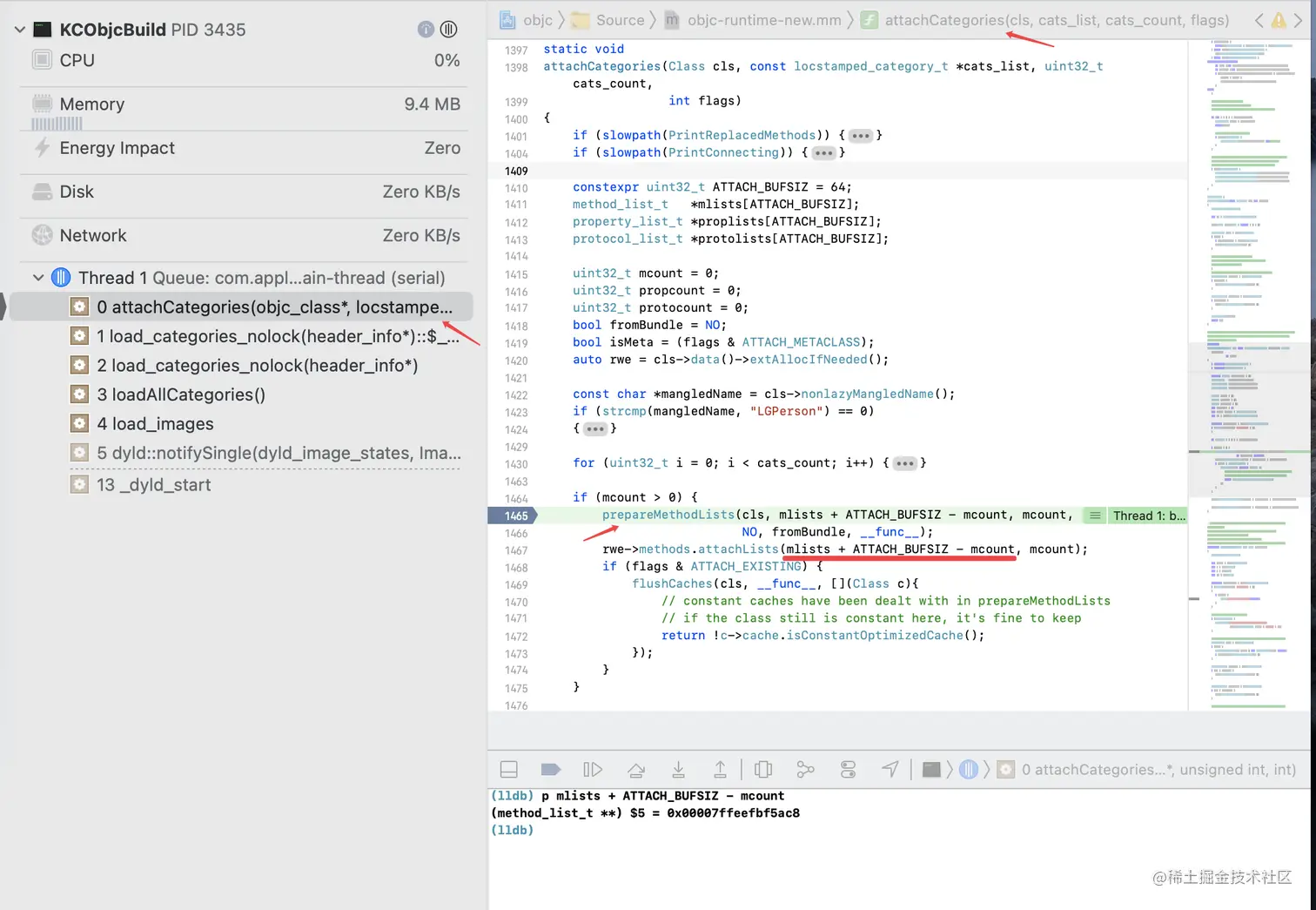

接着往下走：


到了这里，就印证了文章开始所讲的 attachLists 函数。其传入进去的参数是 ** 类型。

  • 通过prepareMethodLists对mlists中的方法进行排序，这里mcount是1，取的是mlists的第64 - 1的位置的值。

  • 接下来进入attachLists函数，传入mlists + ATTACH_BUFSIZ - mcount是method_list_t **类型，传入mcount是1。

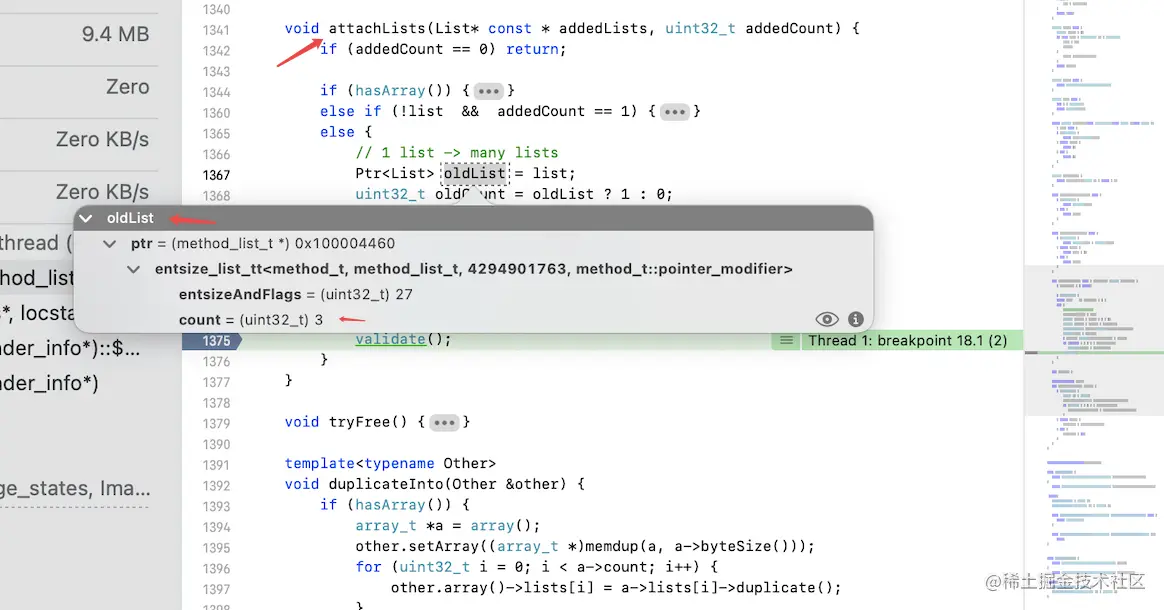

进入到attachLists 函数里面：


这个list的count是3，存的是我们主类的3个方法。再接着往下分析：


到了这里，就验证了我们对attachLists 函数的源码分析，开辟出的新数组，把旧数组作为指针存入到新数组里面，而这个指针是指向一个数组。传入进来的分类(load_categories_nolock 里面的cat)是以元素循环存入新数组。

多个分类加载

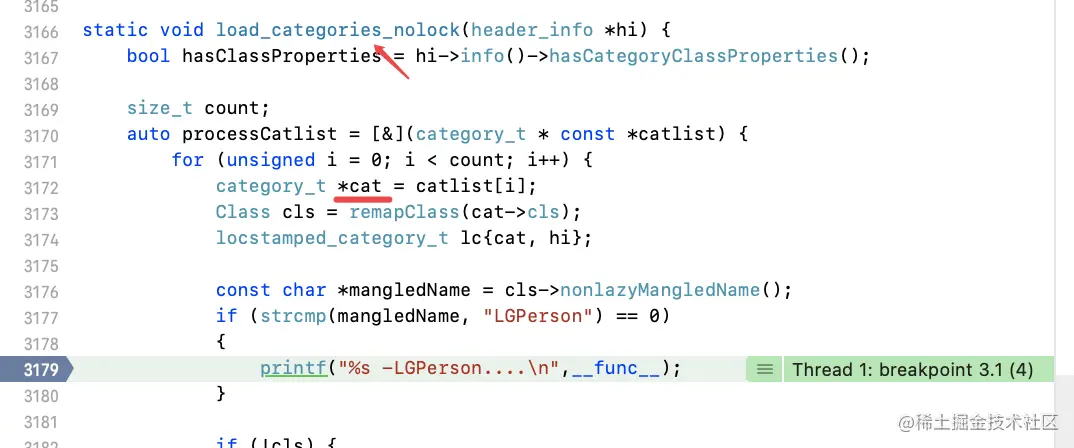

对load_categories_nolock函数的跟踪

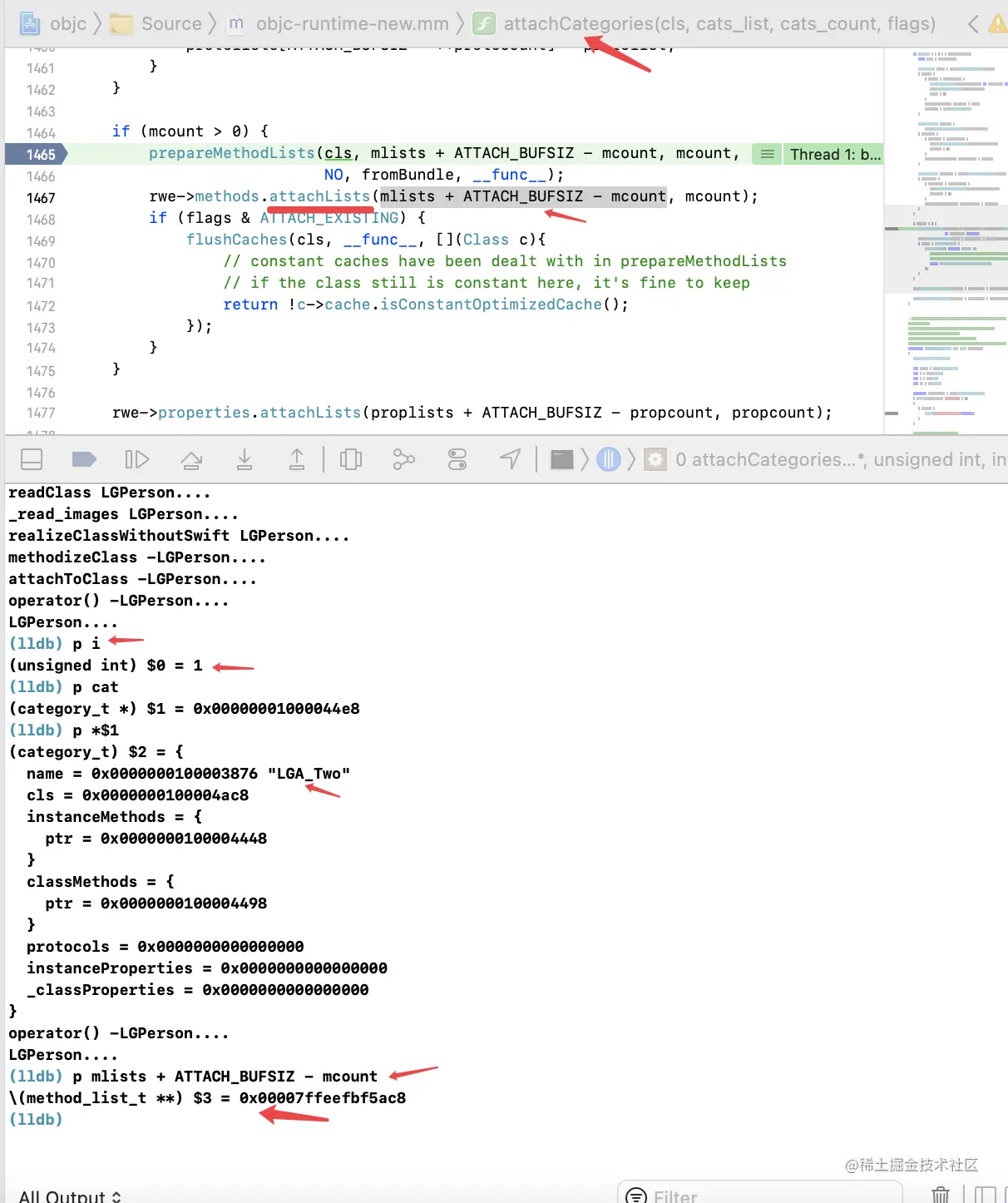

在for循环中：

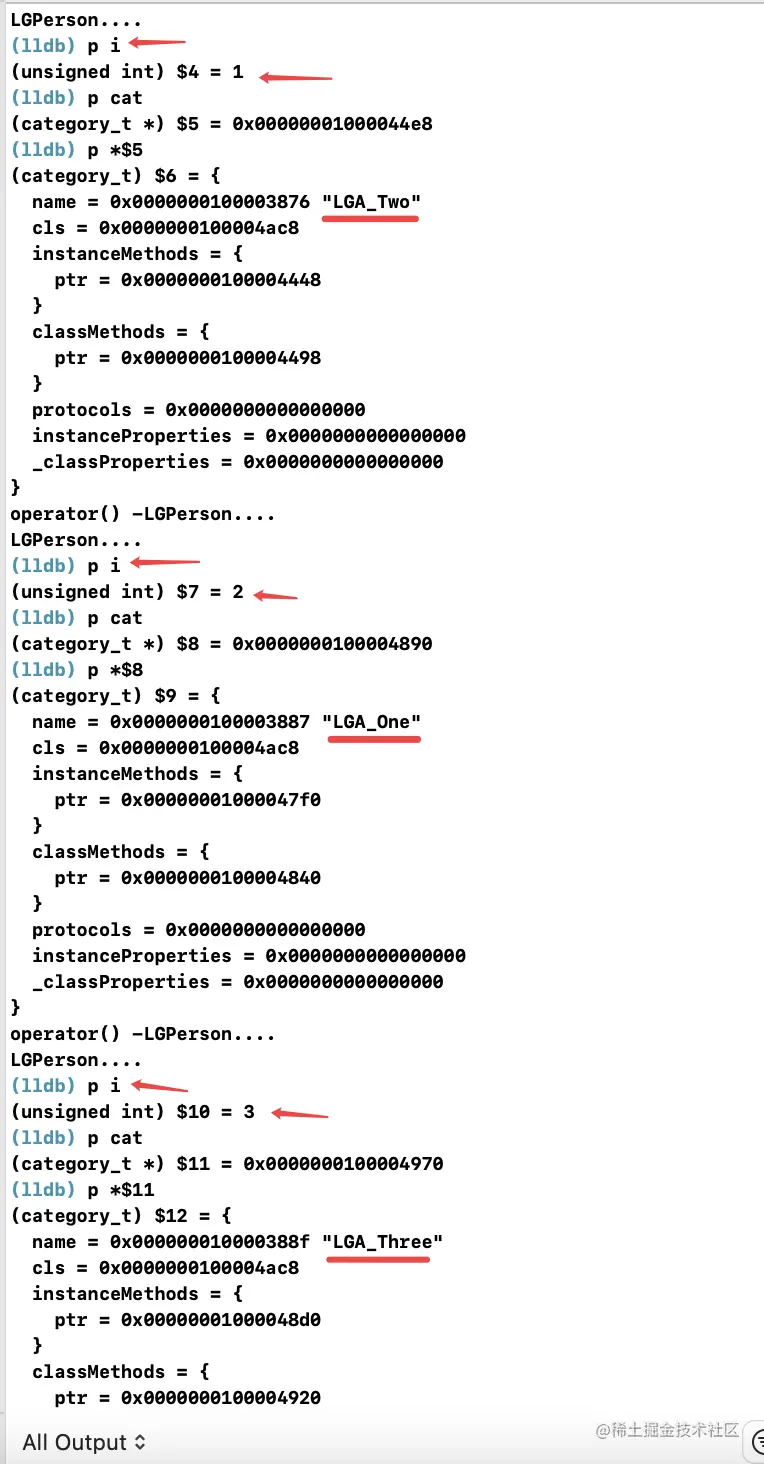

循环添加分类：


此时，i = 1， count = 4，分类是LGA_Two，接下来就进入attachCategories函数。

对attachCategories函数的跟踪


  • 根据 lldb 调试，传入的mlists + ATTACH_BUFSIZ - mcount依然是method_list_t **类型，也就是method_list_t指针地址类型。

对attachLists函数的跟踪


  • oldCount = 2，根据之前的分析我们可以知道，它们是主类的method_list_t *和第一个分类的method_list_t *。

  • newCount = 3，用这个大小开辟了一个新的newArray。

  • for循环，取array()->lists的值,也就是old的值，从后向前存储到newArray。

刚刚把主类和分类都有 load 方法的情况给分析完了，那么现在就还剩下他的几种情况，接下来，继续往下探究。

五种情况 ro-rw 数据的加载

目前程序里面，只有 Person (LGA) 一个分类。

分类有 load 方法，主类没有

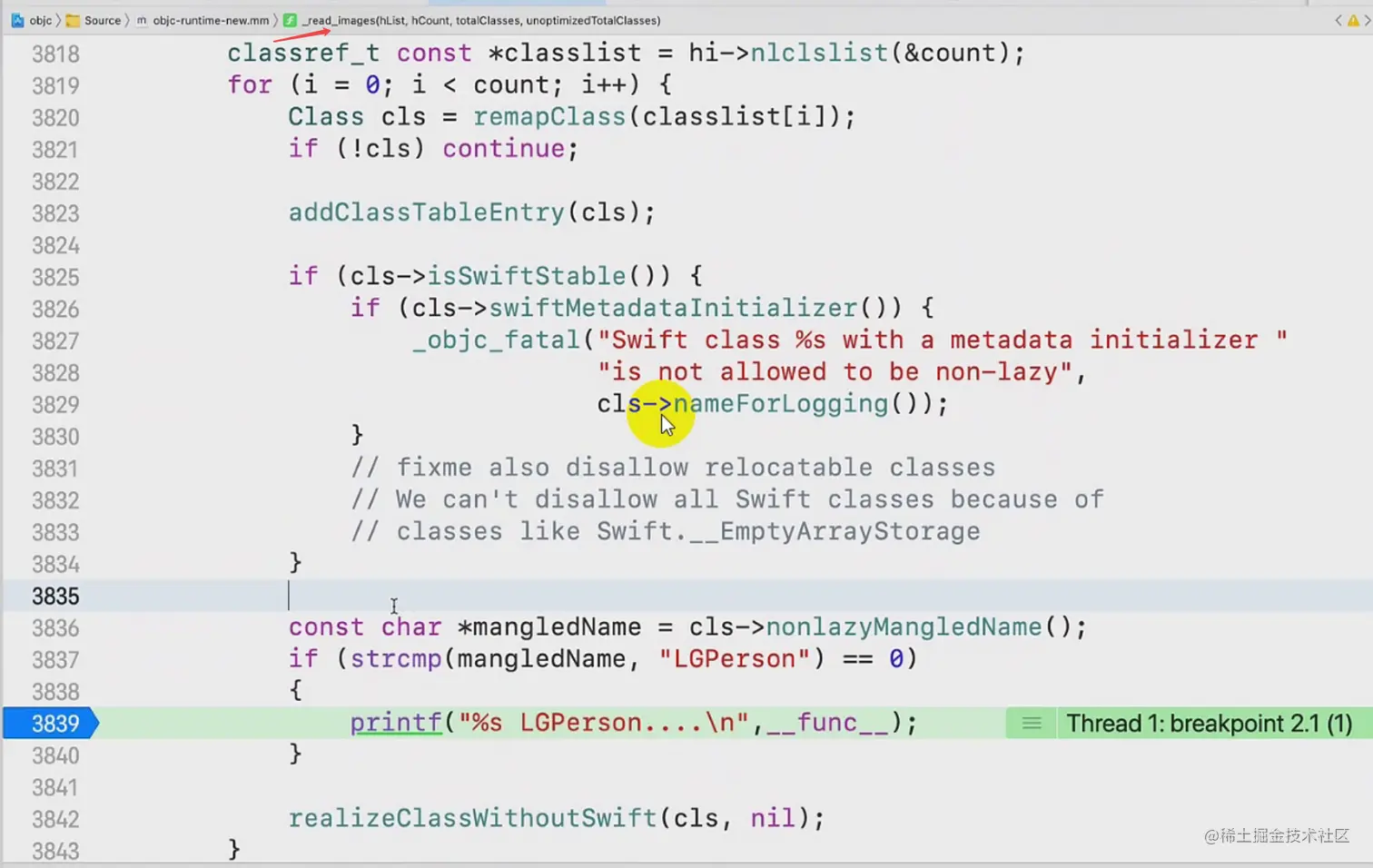

运行程序，断点在 _read_images 函数里面断住了，在主类里面，没有设置 load 方法，但是一样在这里断住了：


说明了，虽然在主类里面没有实现load方法，但是同样是非懒加载。因为分类是主类的，既然分类都执行了load方法，那么主类，也会 被迫 执行。

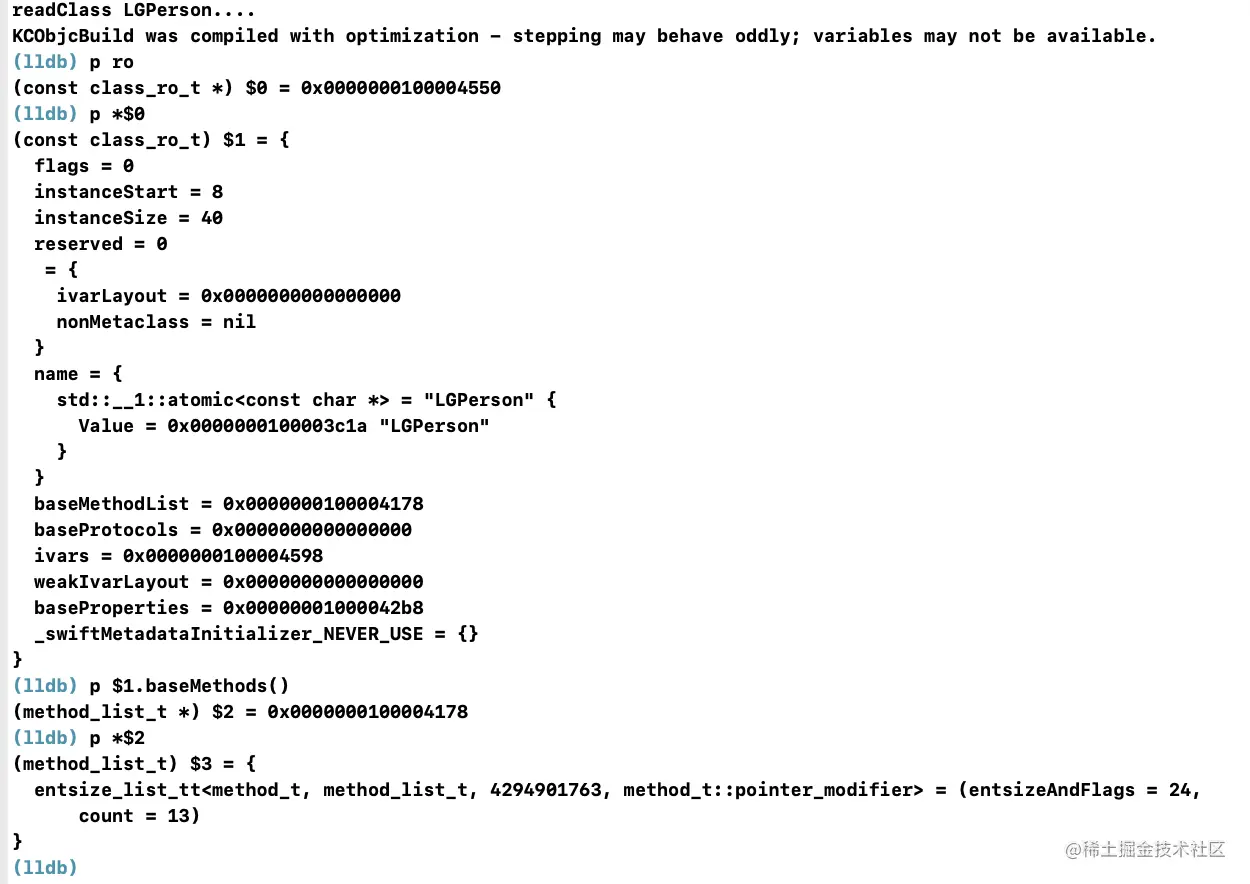

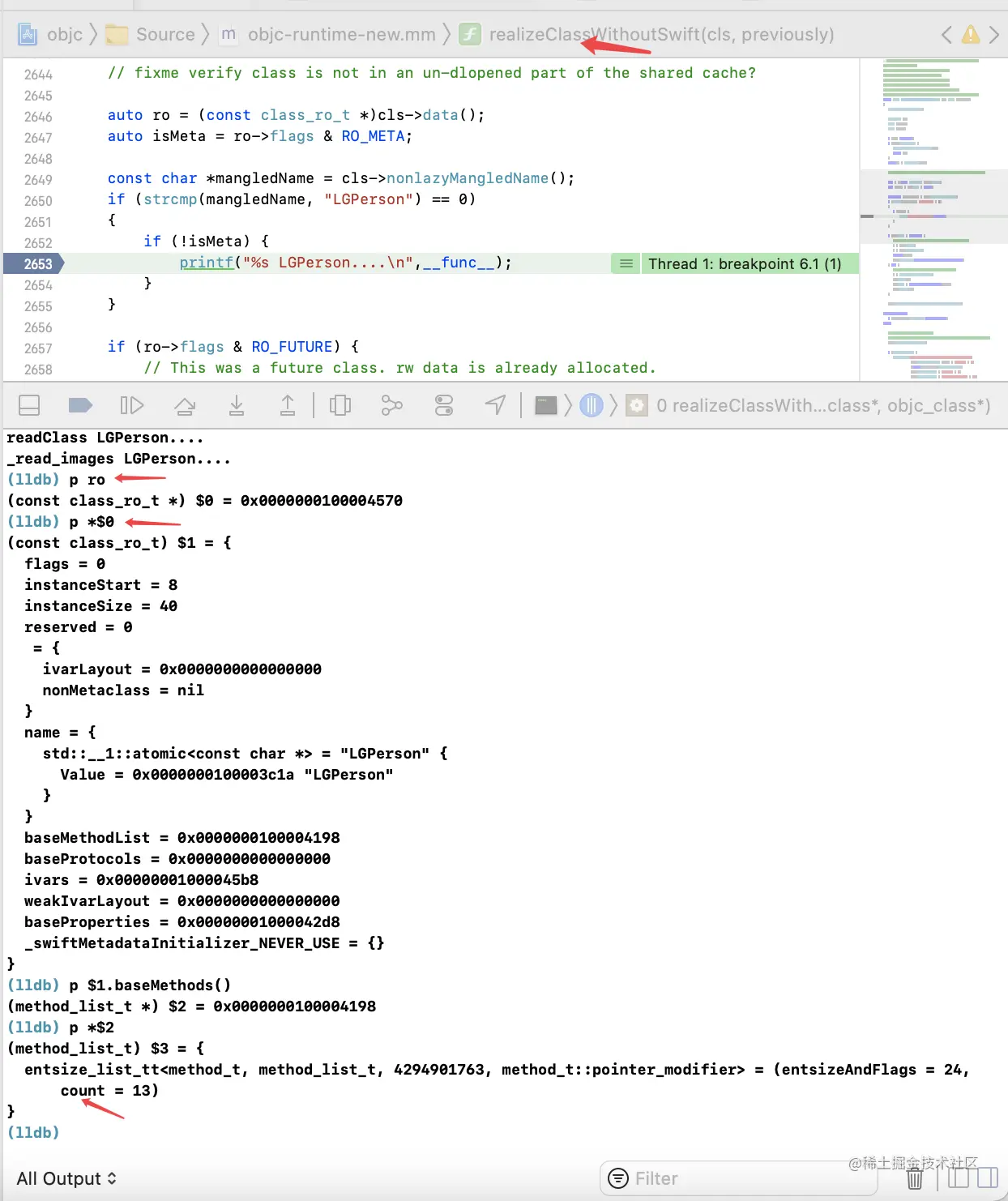

然后再进入到 realizeClassWithoutSwift 函数里面，打印 ro 的信息：


我们可以看到数组里面是有 13 个方法的，根据前面打印主类的方法数组，可以知道在主类里面有 10 个方法，但是现在有 13 个方法，那就说是把分类的方法，也加进去了。而我们所有的数据，都是从 dyld 过程里面获取的，这就说明，在整个加载过程中，已经把分类加载进去了，和主类杂合在一起。那么分类的数据，就从 data() 里面获取。

主类有 load 方法 ,分类没有

和上面步骤一样，经过 lldb 调试，在realizeClassWithoutSwift中打印的结果，和上面的这个情况是一样的。方法已经存在了，说明是通过data()加载的，已经被编译器处理了。

分类和主类都没有 load 方法

此时主类和分类都没有实现 load 方法。运行工程：

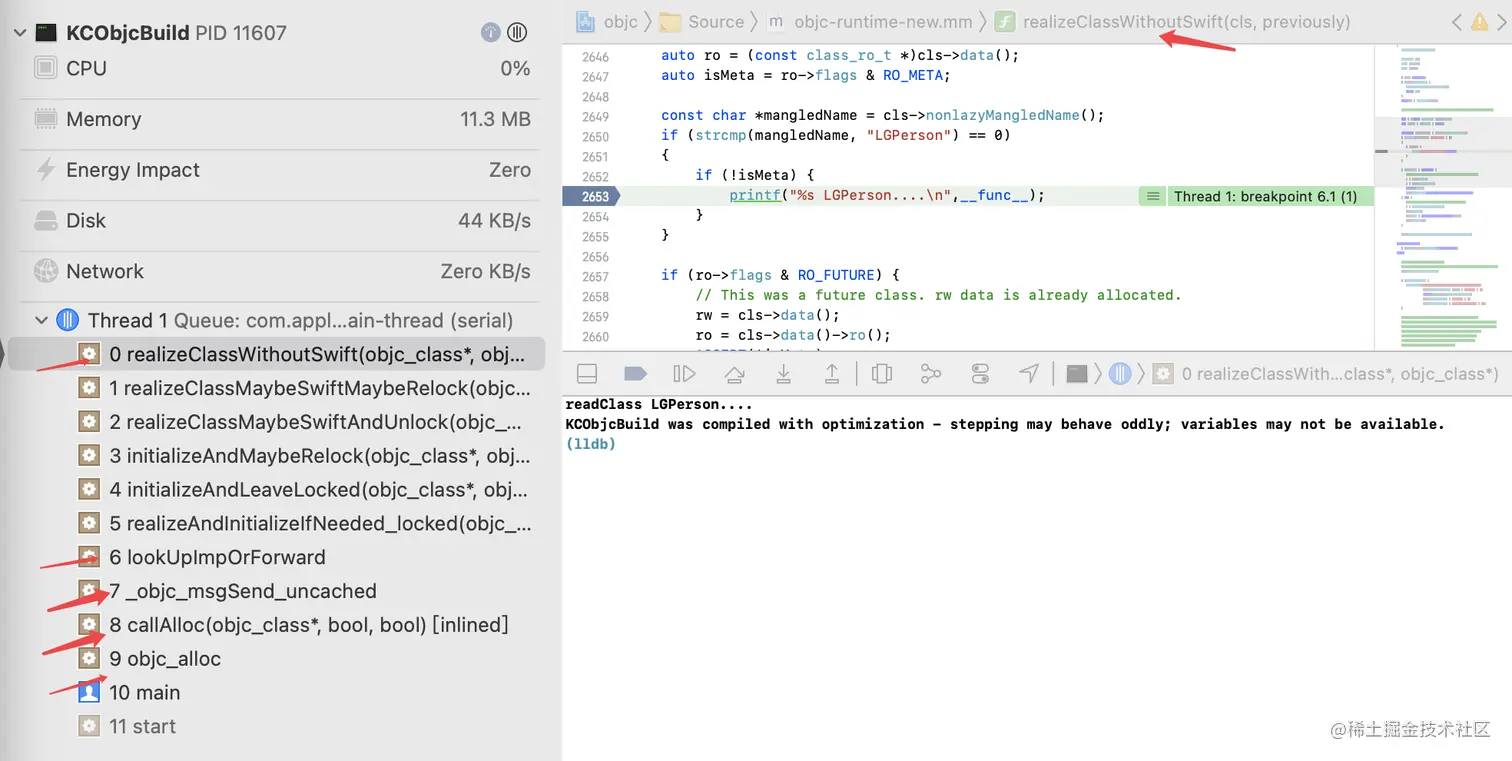

根据运行的结果，就会发现，直接就到了类的初始化上面来了，也就是说，根本就没有走我们之前几次情况时，所调用的路线。我们再跟着断点往下走：


通过这个工程左边的堆栈信息，就很明确了，此时是懒加载执行的，进行了消息发送。再看此时的 lldb 打印 ro 的信息，和非懒加载的数据是一样的。


这就说明了，当主类和分类都没有 load 方法时，就会推迟到第一次消息的时候，进行初始化，这个时候，无论是主类，还是分类，他们加载的数据都是从 data() 里面进行获取的。

多个分类不全有 load 方法  +  主类有 load 方法

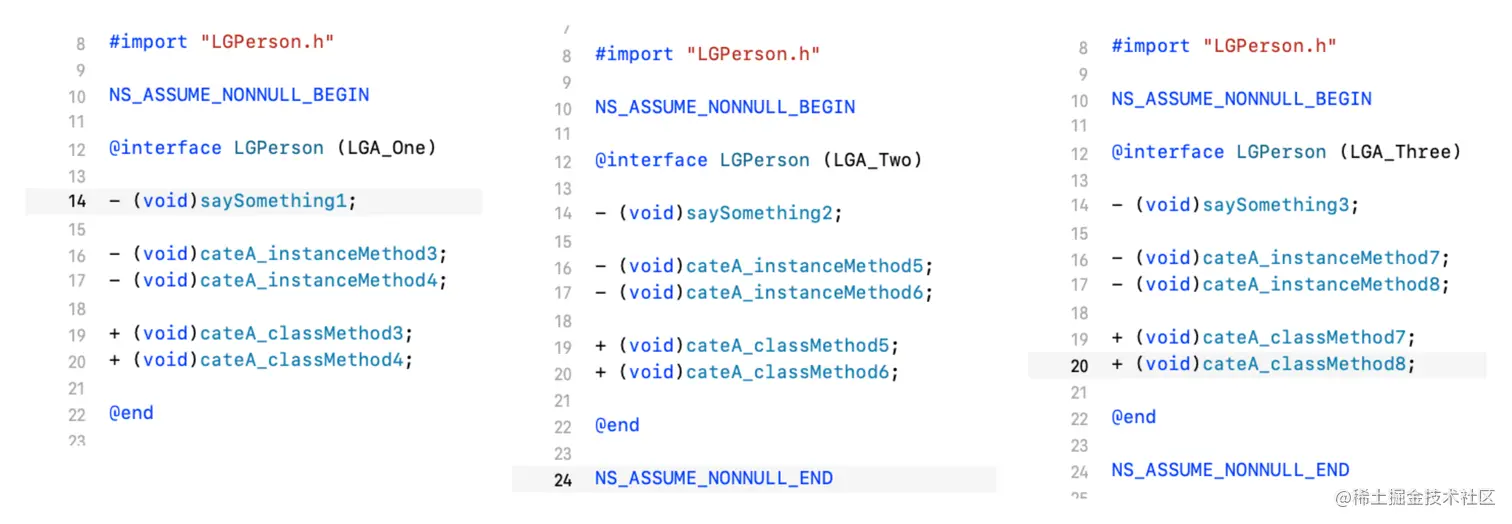

再增加 3 个分类，分别是 LGPerson+LGA_One 、 LGPerson+LGA_Two 、 LGPerson+LGA_Three，加上原先的分类，就 4 个分类。那么再运行代码，来到 load_categories_nolock 方法，就可以打印出分类加载的数量 ：


得到的分类数，就是 4 。也就是说，经过非懒加载进行实现的，也是从 machO 里面加载的数据。

  • 就和我们前面分析的几种情况一样，数据是从 data() 里面获取，但是 data() 的数据，却是从 machO 里面来的。这也就是我们为什么说 load 方法的调用，是一个耗时的操作。结合我们上面的分析，调用 load 方法，就会执行非懒加载，在 load_categories_nolock 和 attachCategories 两个函数里面，执行加多的算法，这样就会出现大的耗时操作。所以，load 方法的使用，要慎重。

methodList -> 数据结构

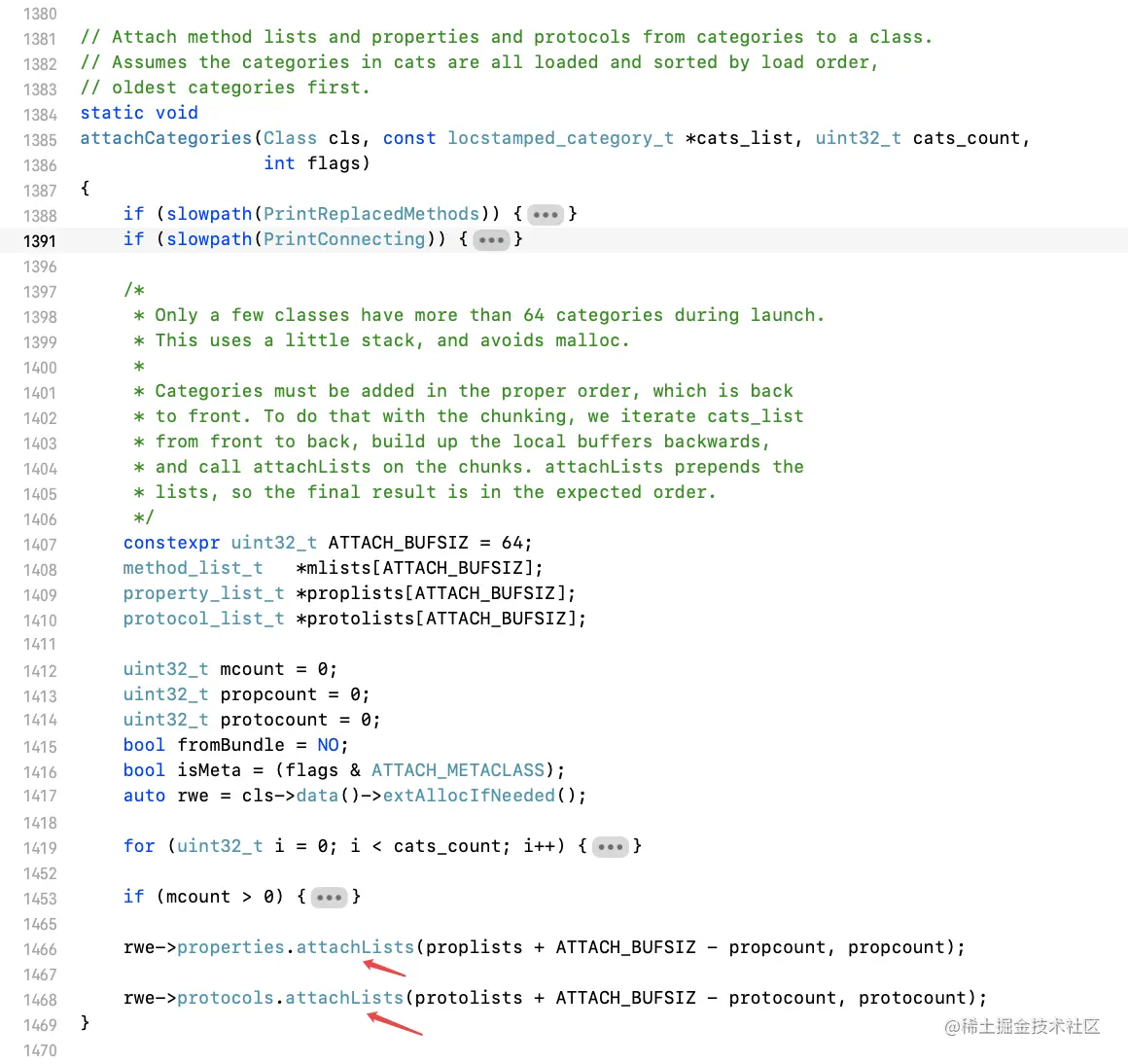

在attachCategories函数里面，由于分类是由 rwe 存储的， rwe->methods.attachLists(mlists, mcount)这种加载分类的方式，attachLists函数中是方法列表加载的核心代码。而mlists是method_list_t类型，通过 lldb 打印 :


  • 通过源码和打印分析，由源码，从分类中获取的方法列表是method_list_t，通过打印，由get方法获取，取出来的是method_t类型。我们来分别看下method_list_t和method_t的源码：

  • method_list_t源码：

struct method_list_t : entsize_list_tt<method_t, method_list_t, 0xffff0003, method_t::pointer_modifier> {

    bool isUniqued() const;
    bool isFixedUp() const;
    void setFixedUp();

    uint32_t indexOfMethod(const method_t *meth) const {
        uint32_t i =
            (uint32_t)(((uintptr_t)meth - (uintptr_t)this) / entsize());
        ASSERT(i < count);
        return i;
    }

    bool isSmallList() const {
        return flags() & method_t::smallMethodListFlag;
    }

    bool isExpectedSize() const {
        if (isSmallList())
            return entsize() == method_t::smallSize;
        else
            return entsize() == method_t::bigSize;
    }

    method_list_t *duplicate() const {
        method_list_t *dup;
        if (isSmallList()) {
            dup = (method_list_t *)calloc(byteSize(method_t::bigSize, count), 1);
            dup->entsizeAndFlags = method_t::bigSize;
        } else {
            dup = (method_list_t *)calloc(this->byteSize(), 1);
            dup->entsizeAndFlags = this->entsizeAndFlags;
        }
        dup->count = this->count;
        std::copy(begin(), end(), dup->begin());
        return dup;
    }
};
  • method_t源码：
struct method_t {

    static const uint32_t smallMethodListFlag = 0x80000000;
    method_t(const method_t &other) = delete;

    // The representation of a "big" method. This is the traditional
    // representation of three pointers storing the selector, types
    // and implementation.

    struct big {
        SEL name;
        const char *types;
        MethodListIMP imp;
    };
。。。。。 代码省略。。。。。

根据源码：

  • method_list_t 是继承于 entsize_list_tt，在entsize_list_tt的实现里面，就可以知道通过 getOrEnd 进行返回数据，对应着就是在打印里面的 get；
  • 在 getOrEnd 里面，
Element& getOrEnd(uint32_t i) const {
        ASSERT(i <= count);
        return *PointerModifier::modify(*this, (Element *)((uint8_t *)this + sizeof(*this) + i*entsize()));
    }

    Element& get(uint32_t i) const {
        ASSERT(i < count);
        return getOrEnd(i);
    }
  1. 先是从结构体头部，平移到结构体尾部。
  2. 通过sizeof(*this) 和 i * entsize()计算出方法位置的大小，再平移，就获取到相应的方法了。
  3. 最后通过 (Element *) 强转出来。

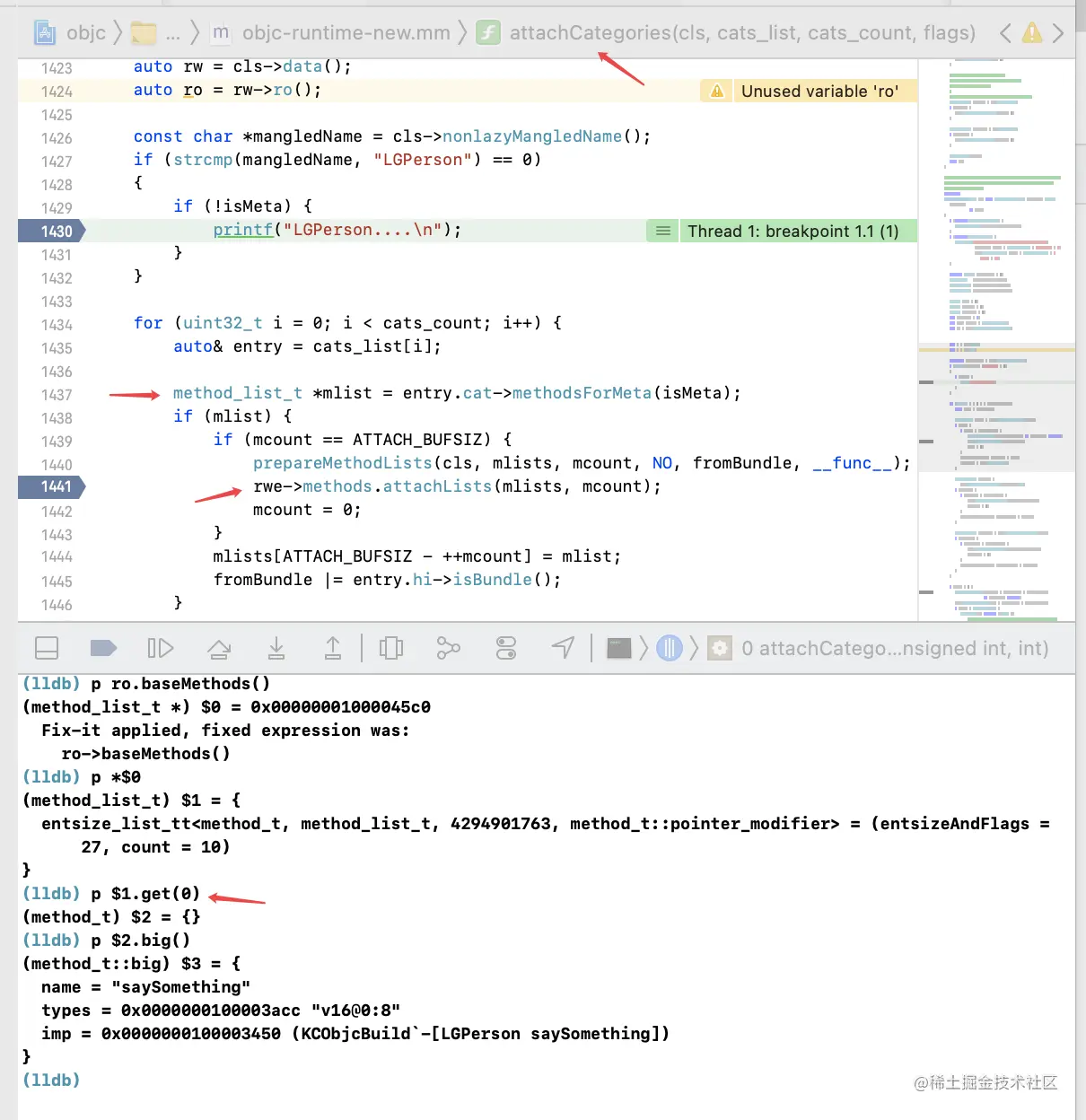

在进行验证下：

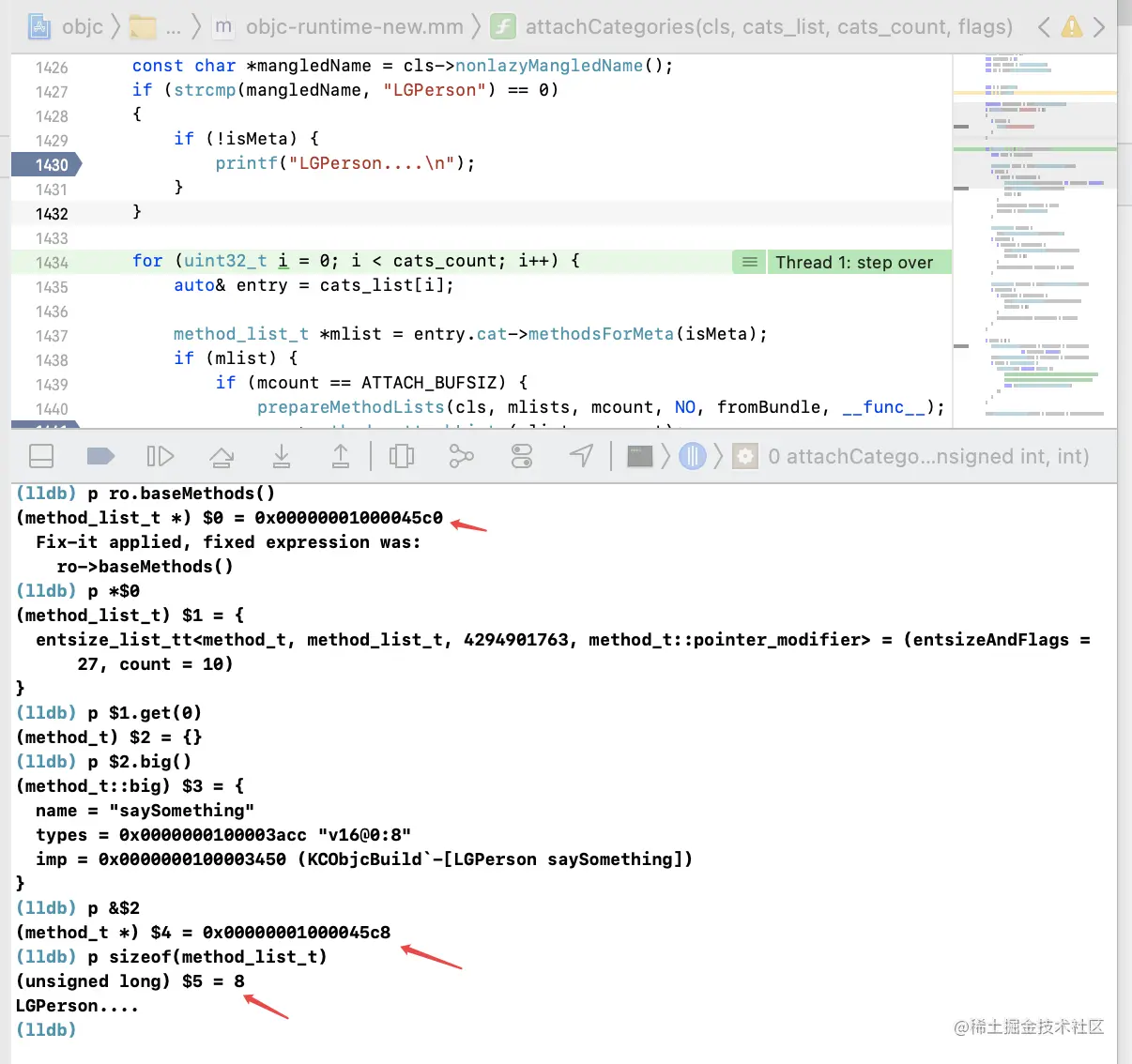

通过 lldb 打印，当一开始就进行读取时，method_list_t的地址是0x00000001000045c0，再看 method_list_t 的大小 8，然后再通过 get 拿到第 0 个位置的地址，是0x00000001000045c8，对比刚开始的位置，是平移了 8 ，那就完全对上了。

  • 也间接验证了，在 method_list_t 里面，存的都是指针地址。当然，如果分类里面，什么都没实现的话，也不会被加载进去。

多个分类加载，需不需要排序

通过methods.attachLists进行加载的类，在调用时是否进行排序了呢，在 iOS底层探究-----慢速查找流程 中，方法的查找会通过----二分查找，我们要讲的多个分类加载，需不需要排序问题，就得从这里开始。

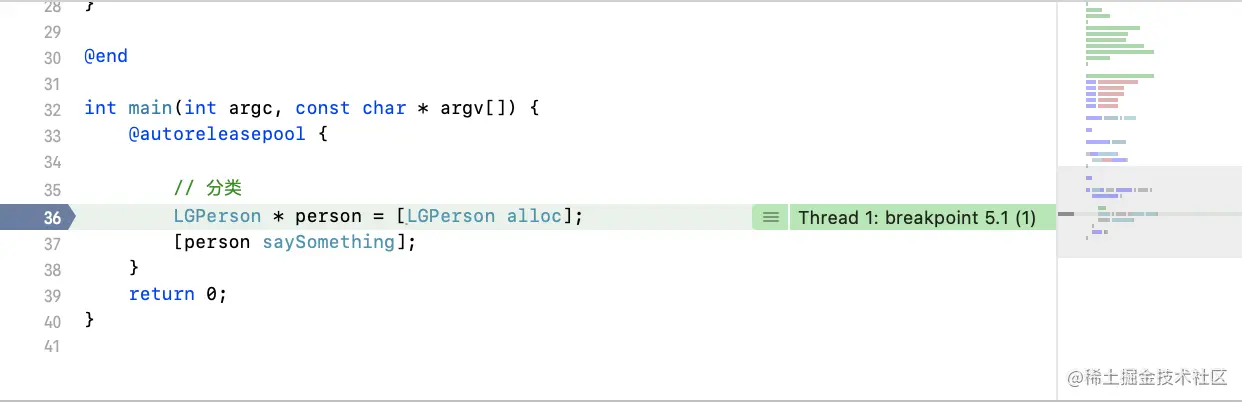

此时，我们在源码中设置两个分类，分别是feLGPerson+LGA和LGPerson+LGA_One。其实现 saySomething方法。然后在 main 里面调用，如下：

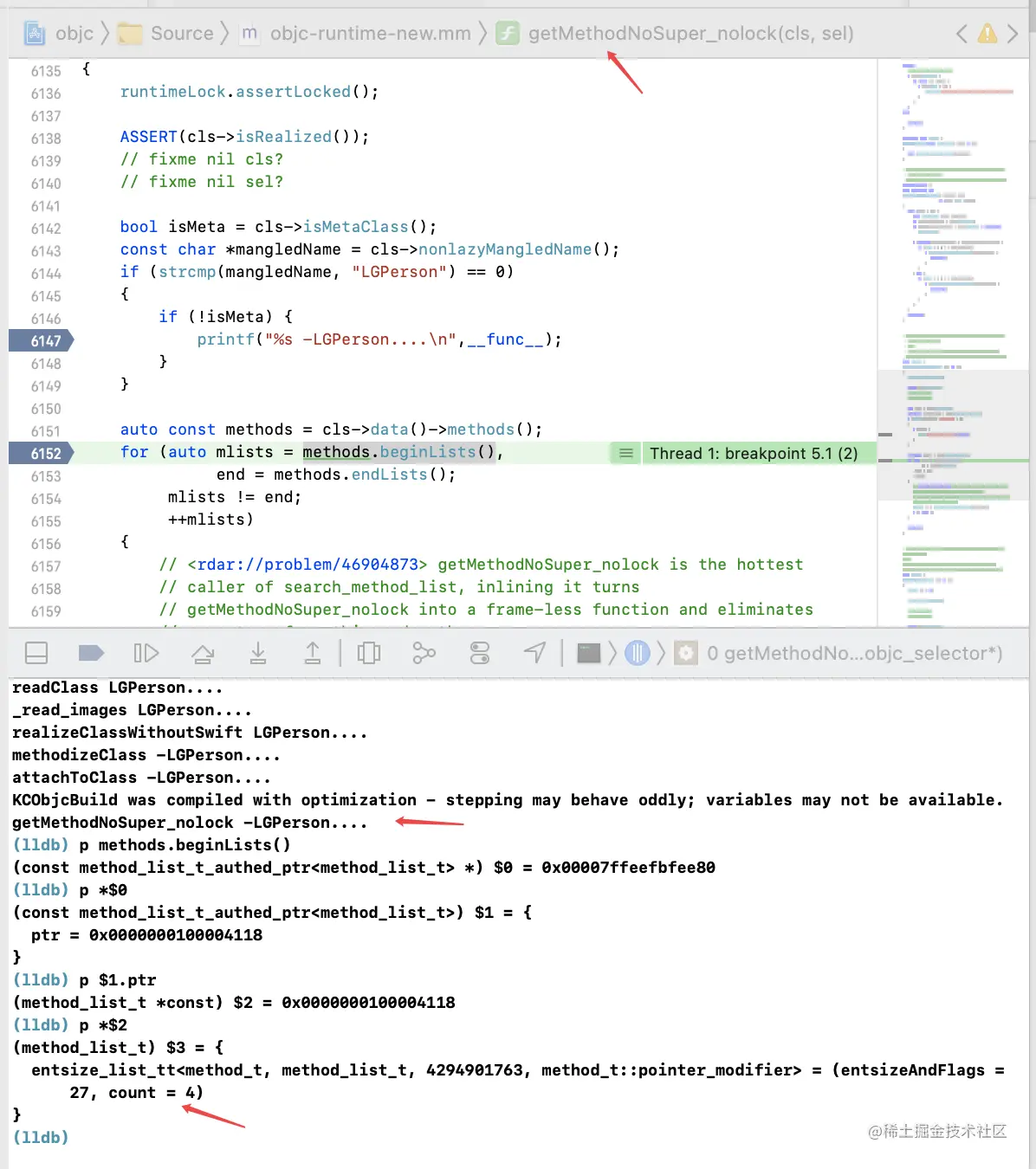

当进行非懒加载之后，调用 saySomething方法，进入方法查找流程，就会执行到 getMethodNoSuper_nolock 方法。如下图：


根据上面的 attachLists 数据追踪，我们当时只有一个分类，所以得到的 count = 3，现在我们有两个分类，所以得到的 count = 4。所以情形是一样的。也就说明了，方法列表并没有进行排序。

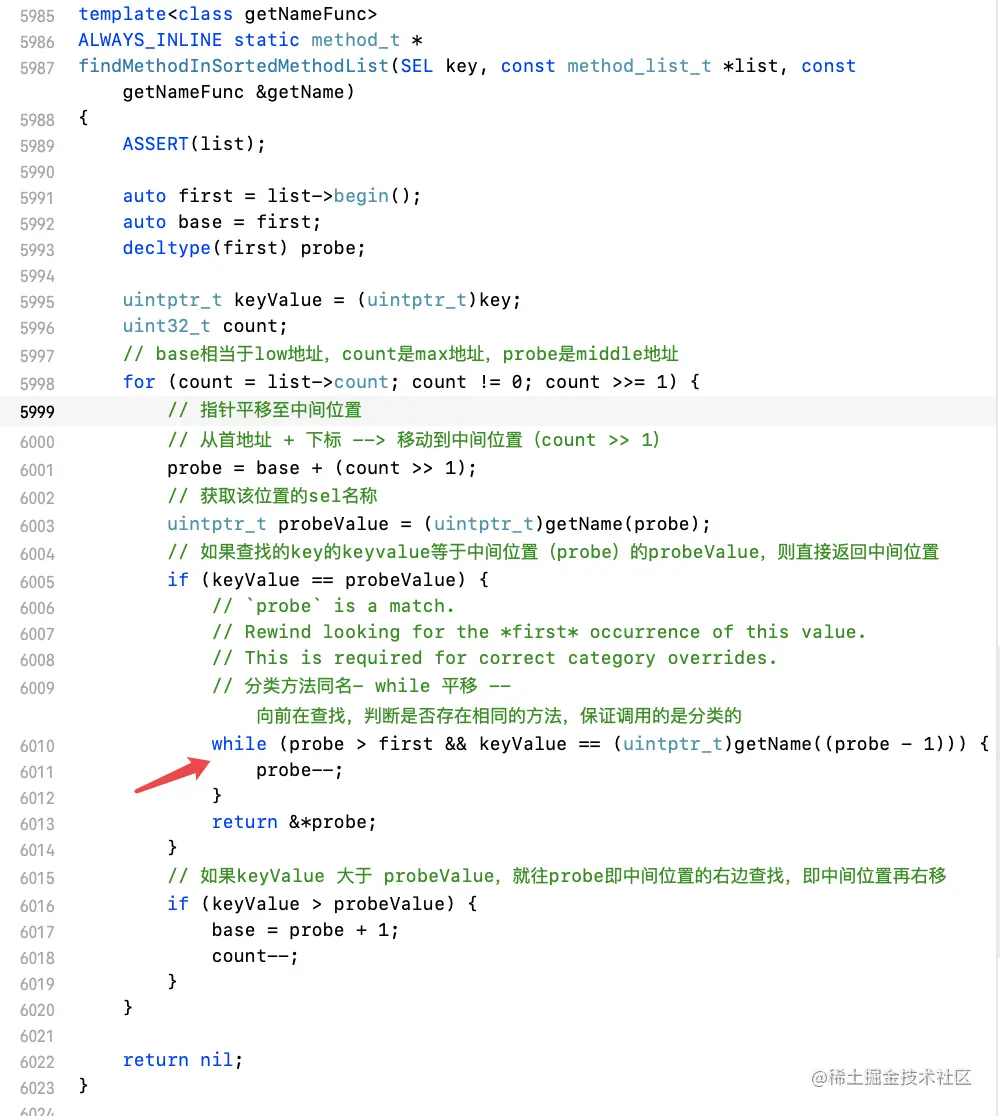

然而执行 getMethodNoSuper_nolock --> search_method_list_inline --> findMethodInSortedMethodList，在findMethodInSortedMethodList中


看源码，当keyValue == probeValue时，会有一个while的死循环向前查找，这明明又是说明对方法列表进行了组合排序，这是为什么呢。

结合前面的分析，因为分类的加载，除了attachCategories的方式，还有一种data()加载的方式，data()加载的方法列表是一个把本类和分类方法杂合一起的列表，并且是排好序的。

class_ro_t 数据加载

根据前面的分析，ro的数据加载，是编译阶段就完成了，所以我们用llvm源码来进行分析。


对比objc中的class_ro_t的实现，可以看出是和llvm中的class_ro_t是一样的，只是llvm中多了m_的前缀。

编译器的读取，是在 dyld 链接的时候，read_images 和 load_images的时候，此时的整个 main 函数是还没运行起来的，ro 已经获得了数据，所以是在编译时完成的。

我们注意在结构体的结尾，是函数Read，这个函数中应该就是从MachO中读取了数据，接下来继续分析，进入到Read里面去。

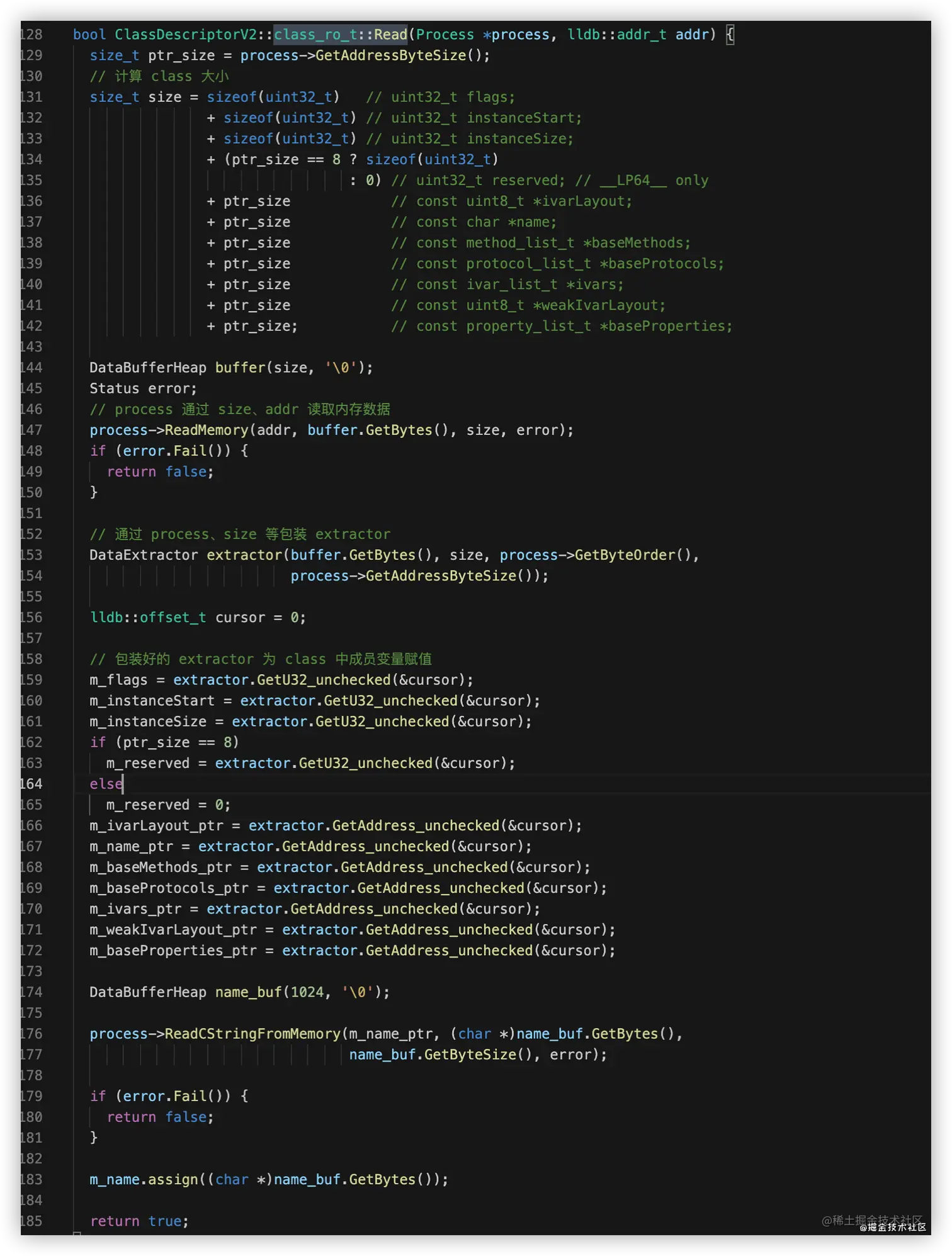

我们可以索引class_ro_t::Read来定位，如下图：


看这个源码，和我们在开发中，进行模型赋值是差不多的，相当于序列化。

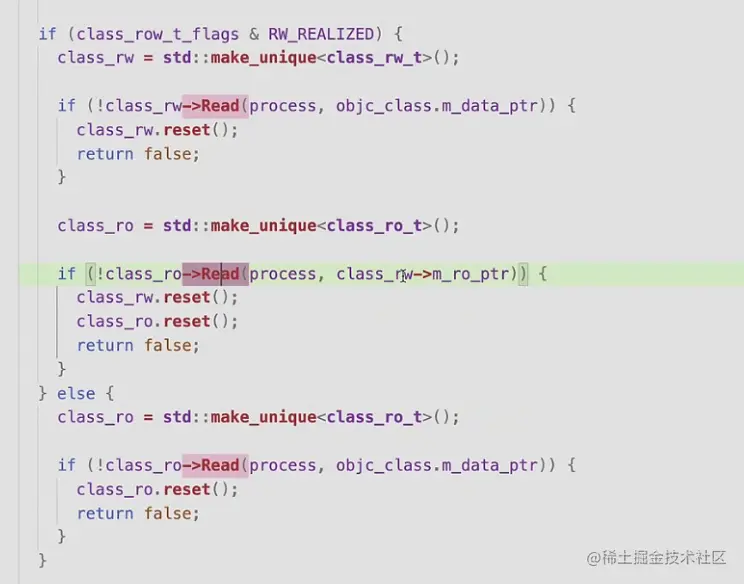

我们对Read函数的实现基本了解了，再看看调用的情况，全局搜索ro->Read(：


总结

  • 懒加载类+懒加载分类:消息第⼀次调⽤(加载数据)
  • ⾮懒加载类+懒加载分类:read_image 就加载数据

这两种情况，在编译时期，就完成了 data()
