本文基于 dyld-832.7.3 与 objc4-818.2 源码

前言

每个应用程序都会依赖很多的库，每当应用程序启动，都会将MachO中的可执行文件加载到内存中。

那么这个过程是怎样的呢？


一、 切入点

应用程序的入口是 main 函数，那么 main 函数之前做了什么呢？

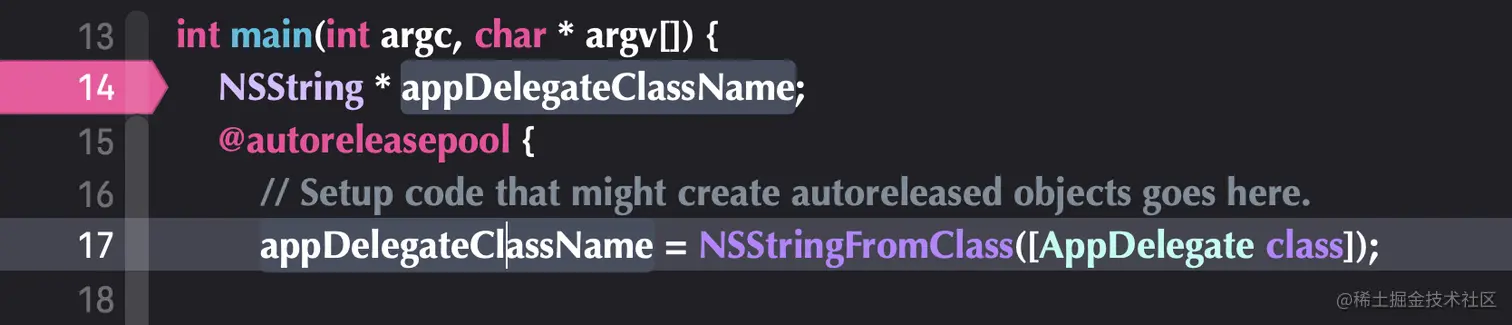

我们在 main 函数下个断点：


(lldb) bt
* thread #1, queue = 'com.apple.main-thread', stop reason = breakpoint 1.1
* frame #0: 0x00000001001f9ef8 ObjcMsgSend`main(argc=1, argv=0x000000016fc0b878) at main.m:17:50
  frame #1: 0x00000001a2d56140 libdyld.dylib`start + 4

发现并没有有用的信息。那么在main之前下断点试试吧。


通过分析堆栈信息发现切入点 _dyld_start

二、 dyld-动态链接器

2.1 _dyld_start

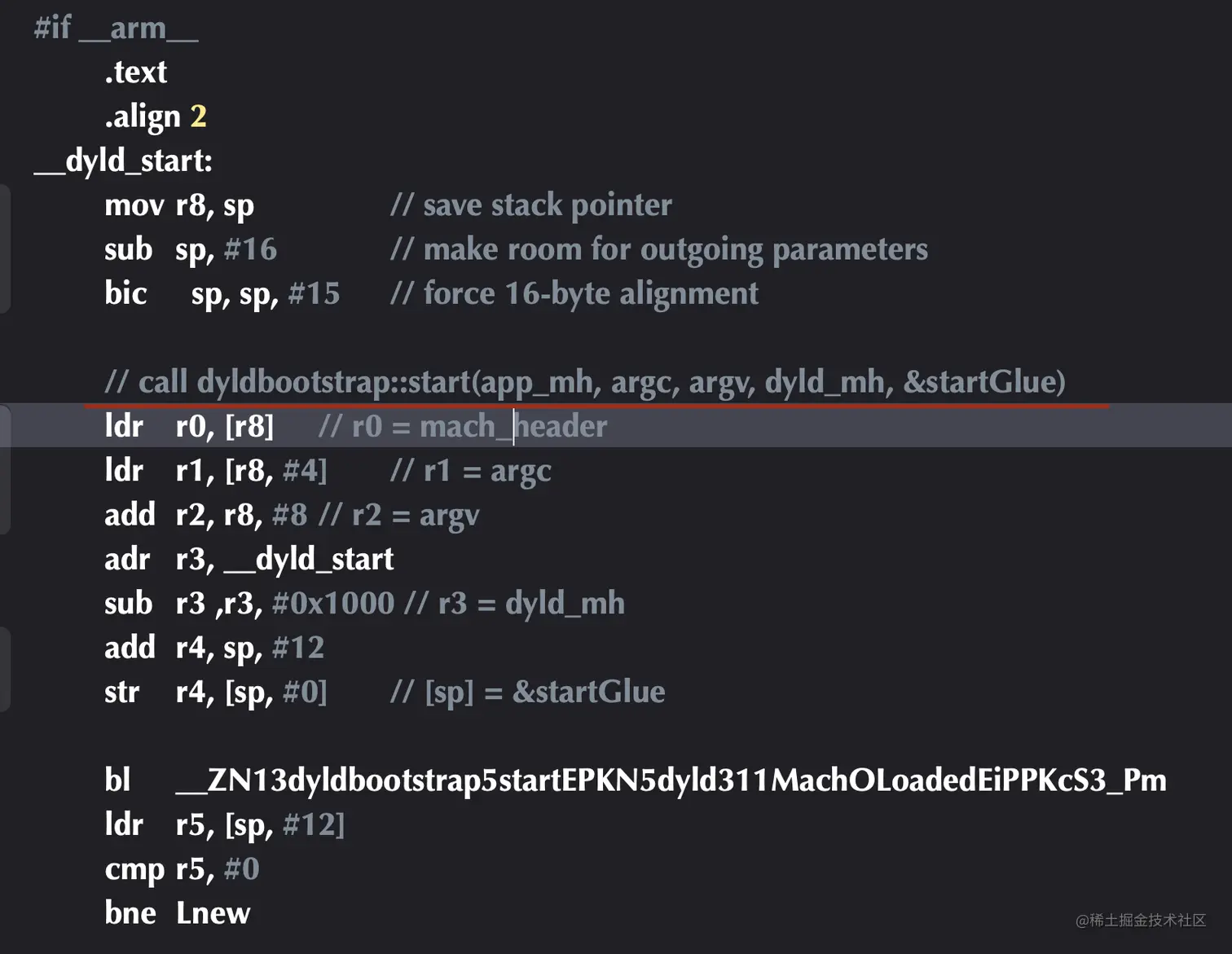

在dyld源码中找到了对应实现，为汇编代码，我们找到一处重要的注释：

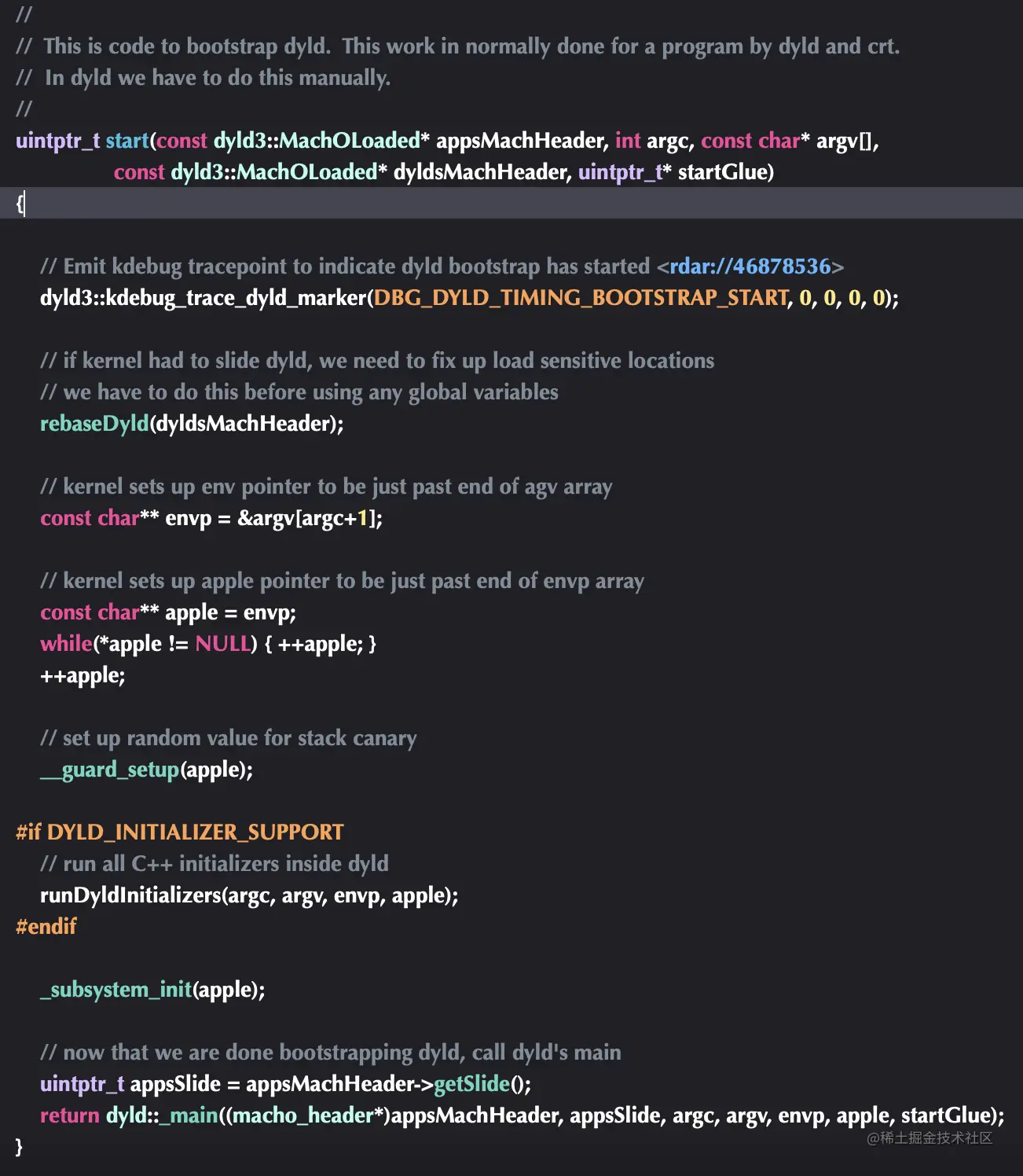

dyldbootstrap::start


前面都是进行一些配置，最后一个看名字就很重要的 dyld::_main 我们进去看看

2.2 dyld::_main

一千多行代码，果然很重要。

通过注释我们也可以看出：

  • 这里是 dyld 的入口
  • 最终返回程序的 main() 函数

因为代码非常长，我对于关键点做了一些注释方便大家对照源码进行查看

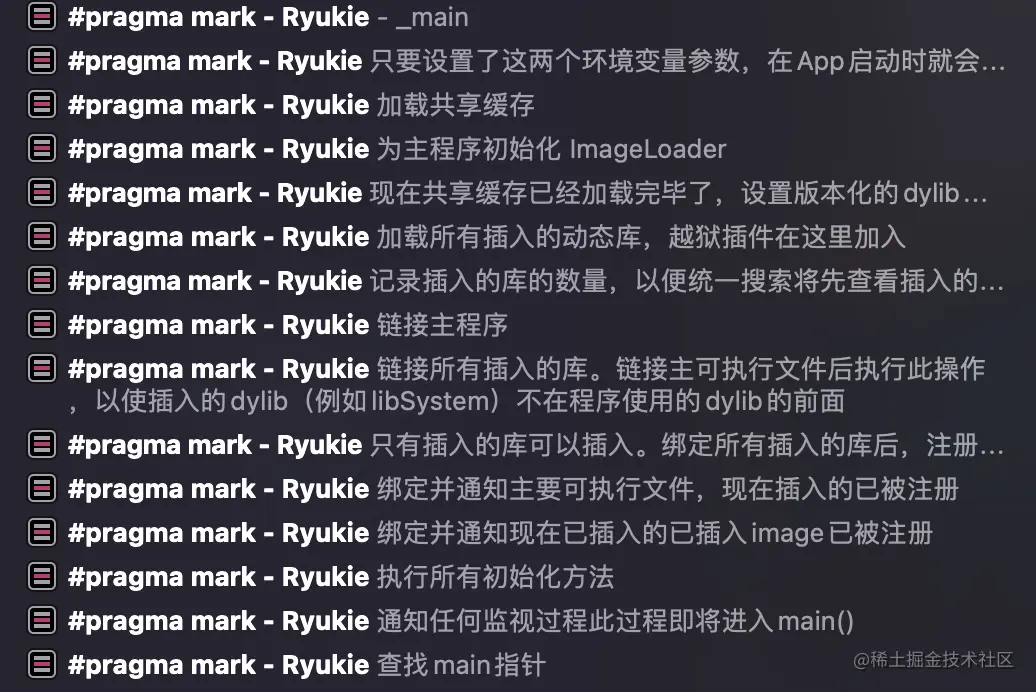

源码流程注释对照

  • 只要设置了这两个环境变量参数，在App启动时就会打印相关参数、环境变量信息

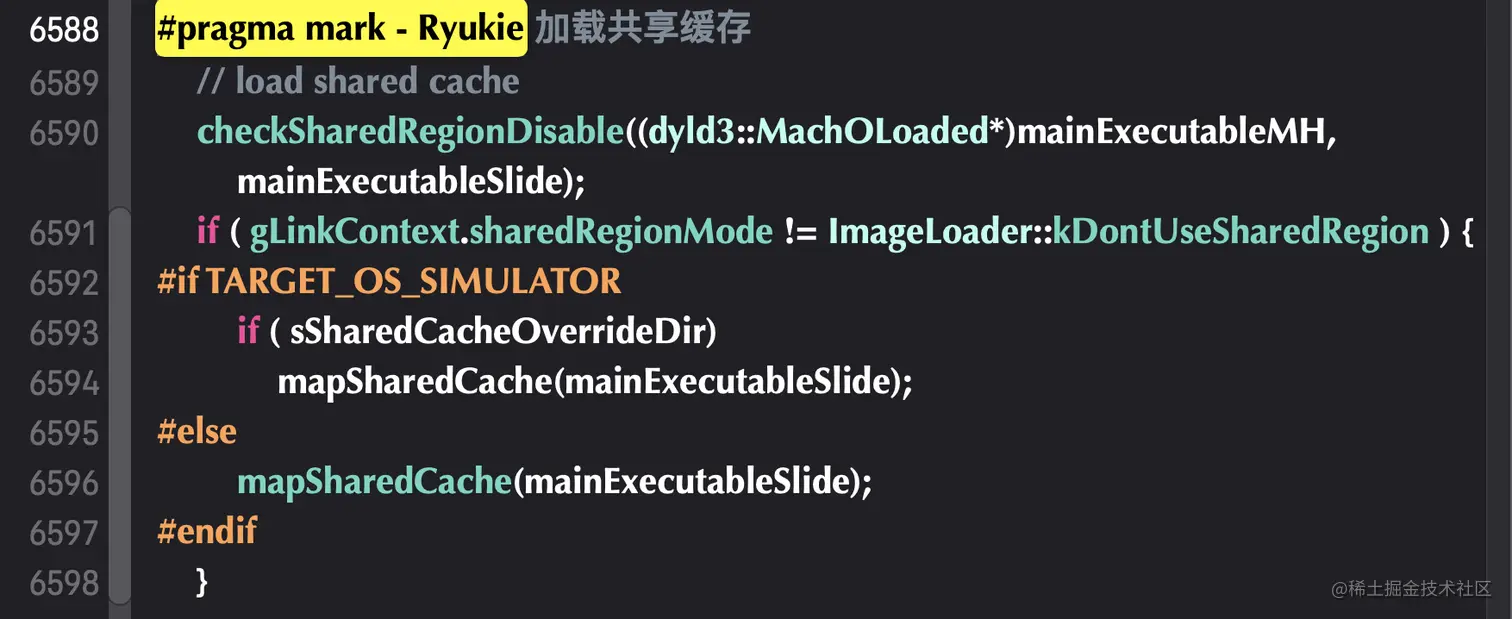

  • 加载共享缓存

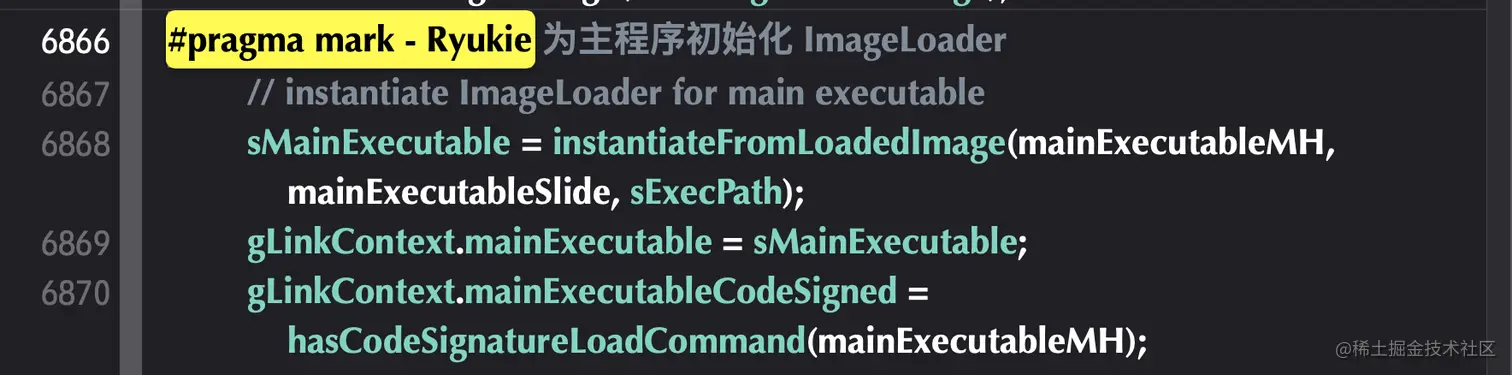

  • 为主程序初始化 ImageLoader

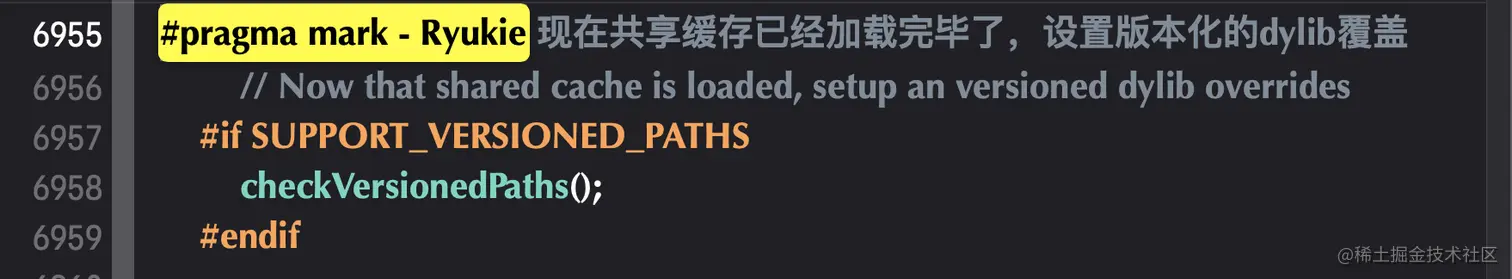

  • 现在共享缓存已经加载完毕了，设置版本化的dylib覆盖

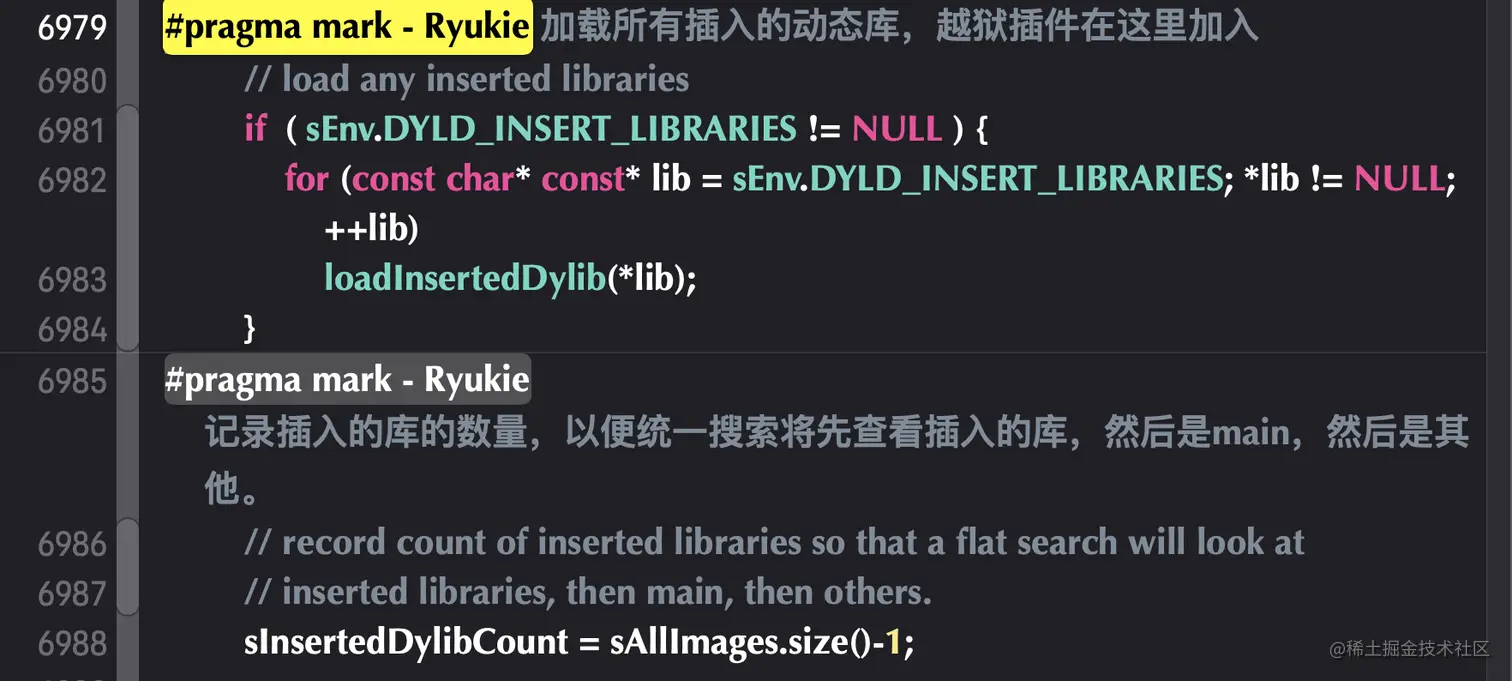

  • 加载所有插入的库，越狱插件在这里加入
  • 记录插入的库的数量，以便统一搜索将先查看插入的库，然后是main，然后是其他。

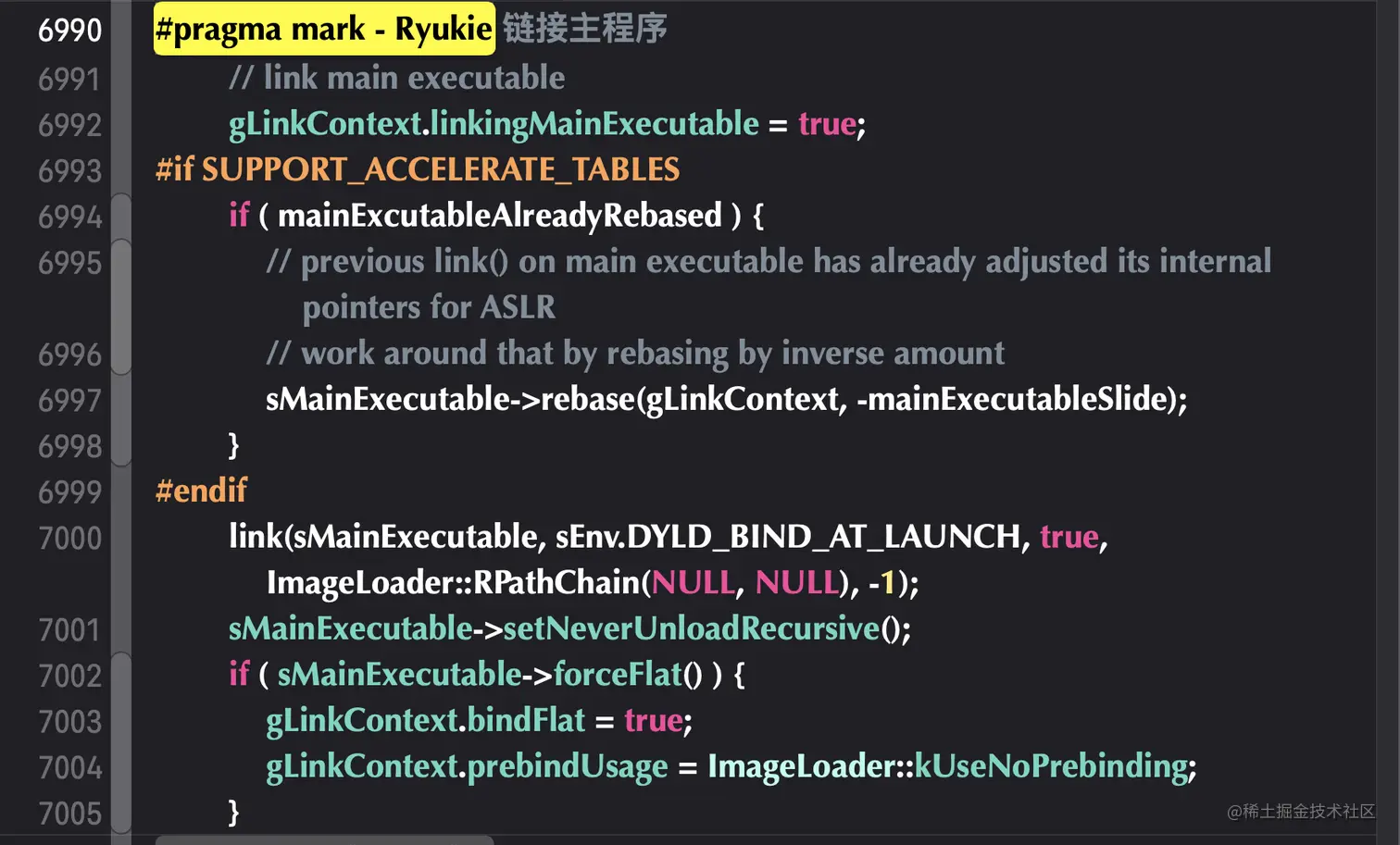

  • 链接主程序

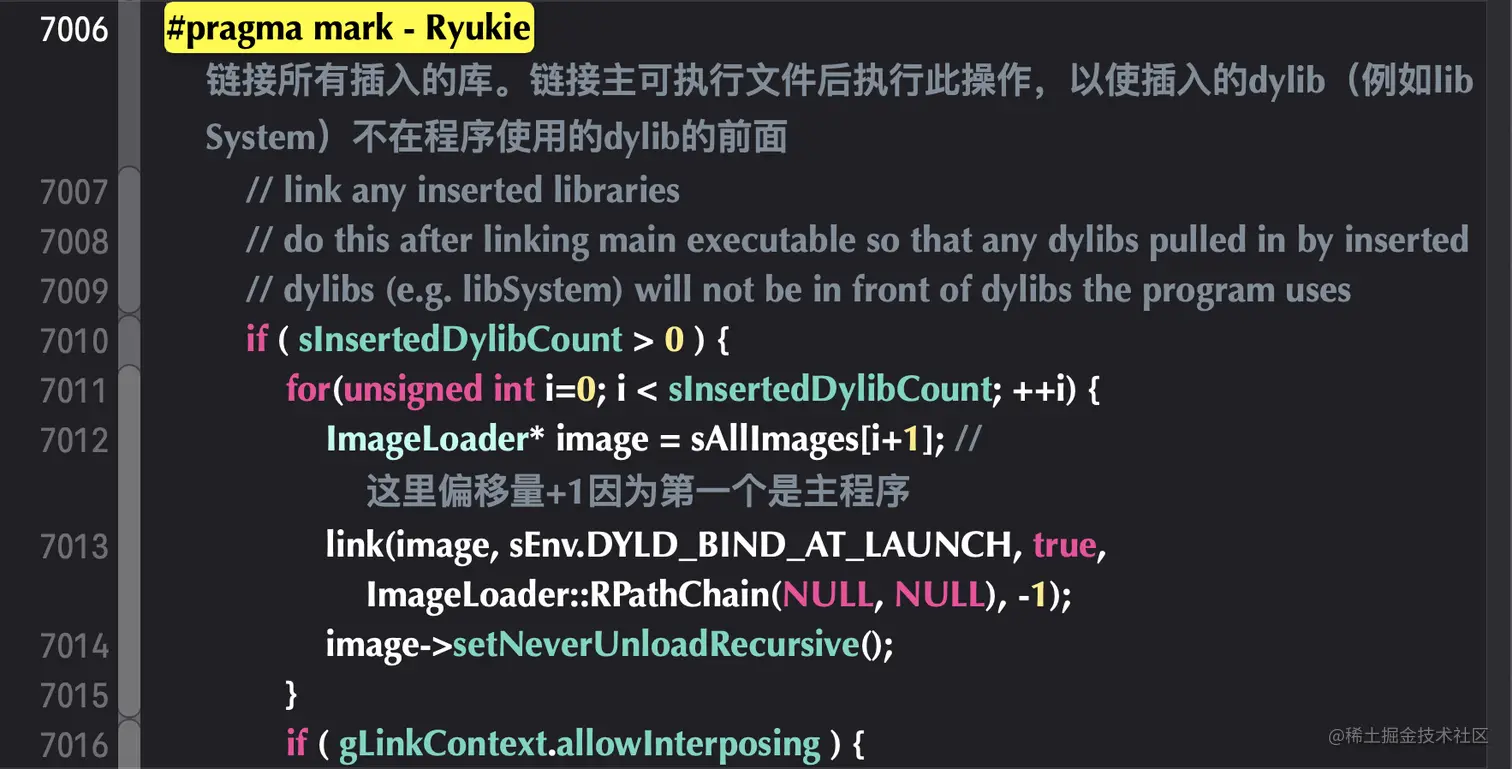

  • 链接所有插入的库。链接主可执行文件后执行此操作，以使插入的dylib（例如libSystem）不在程序使用的dylib的前面

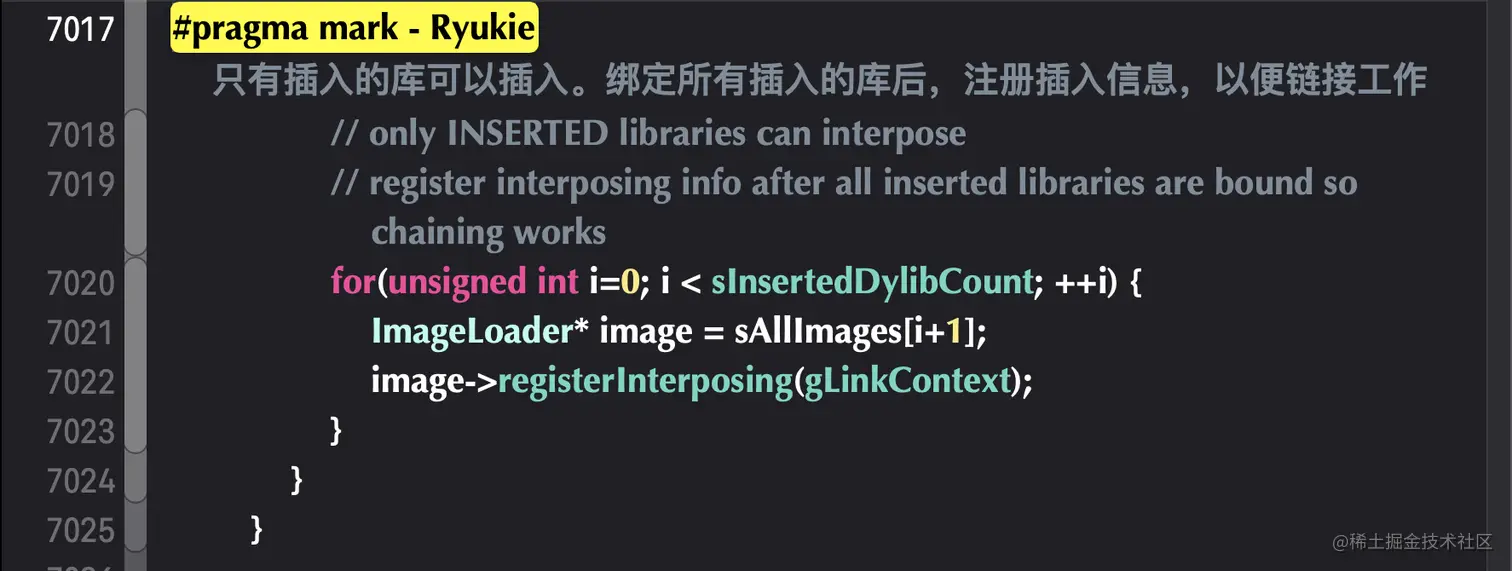

  • 只有插入的库可以插入。绑定所有插入的库后，注册插入信息，以便链接工作

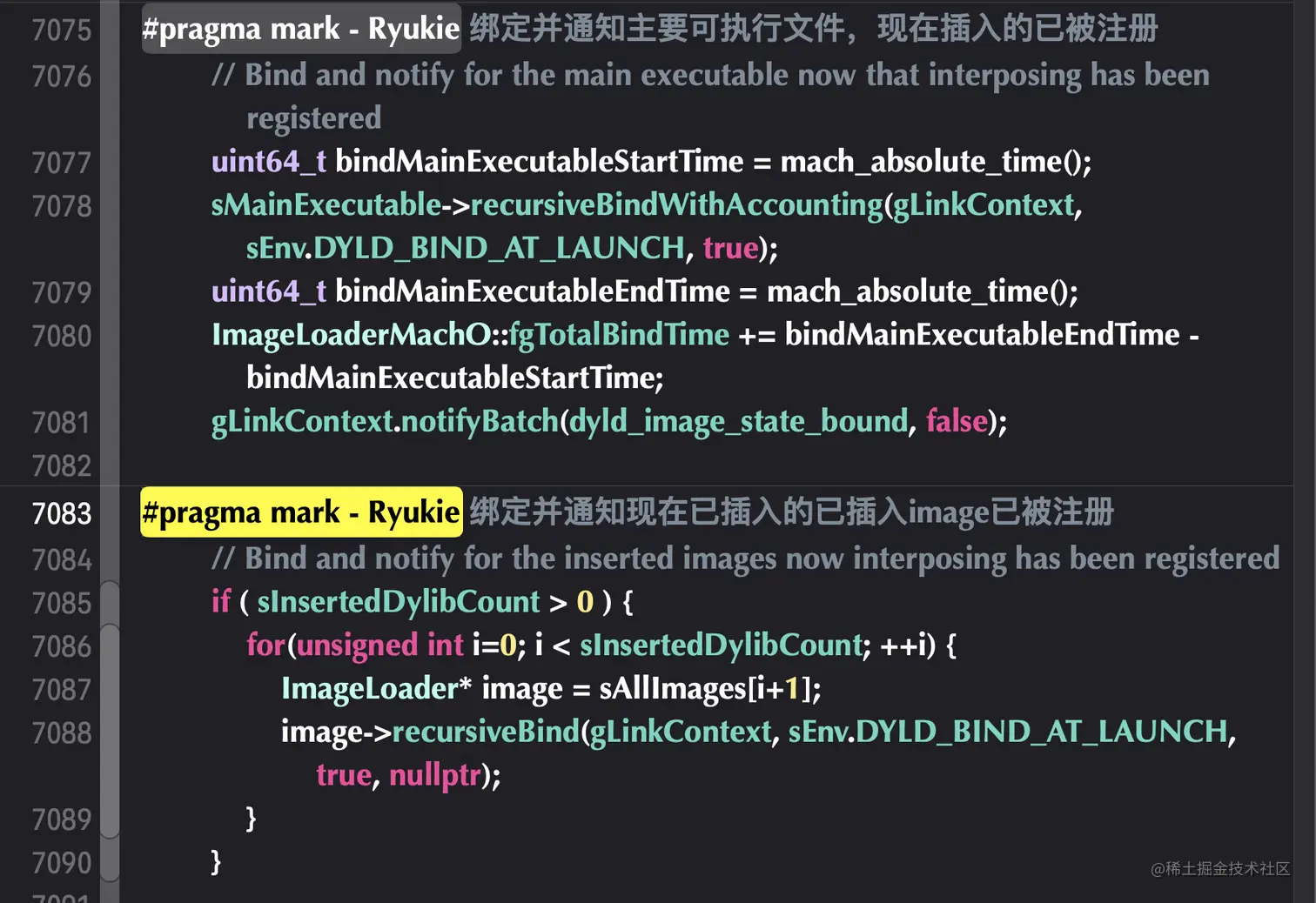

  • 绑定并通知主要可执行文件，现在插入的已被注册
  • 绑定并通知现在已插入的已插入image已被注册


  • 执行所有初始化方法
  • 通知任何监视过程此过程即将进入main()

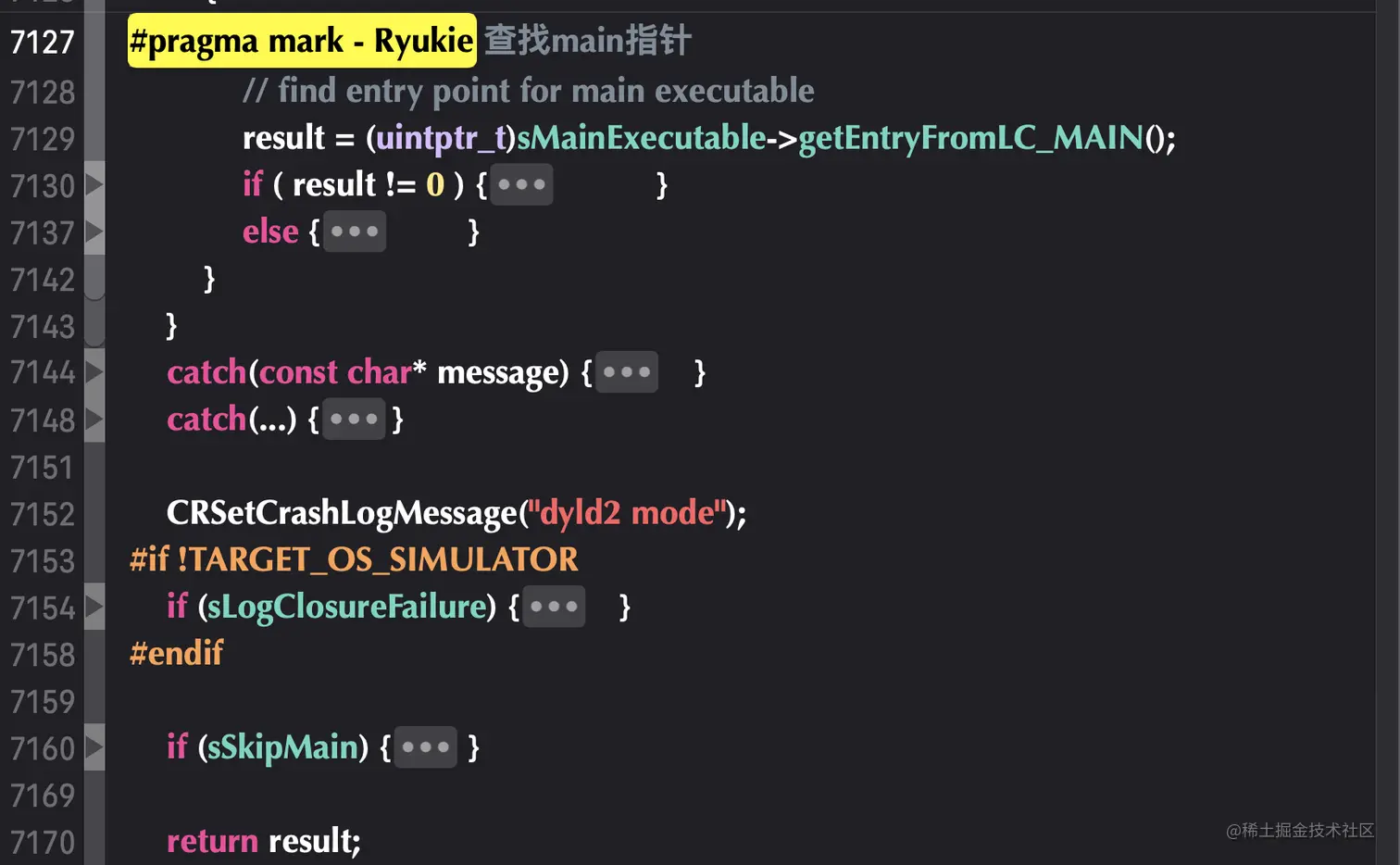

  • 查找main指针


2.3 sMainExecutable

从上面的流程分析中可以看出，最终return的main函数指针 来自于 sMainExecutable。

可以定位 sMainExecutable 的初始化地方


2.4 initializeMainExecutable 初始化主程序

核心源码及流程注释

void initializeMainExecutable()
{
#pragma mark - Ryukie 记录一下，进入初始化流程了
	// record that we've reached this step
	gLinkContext.startedInitializingMainExecutable = true;
#pragma mark - Ryukie 初始化所有插入的库
	// run initialzers for any inserted dylibs
	ImageLoader::InitializerTimingList initializerTimes[allImagesCount()];
	initializerTimes[0].count = 0;
	const size_t rootCount = sImageRoots.size();
	if ( rootCount > 1 ) {
		for(size_t i=1; i < rootCount; ++i) {
			sImageRoots[i]->runInitializers(gLinkContext, initializerTimes[0]);
		}
	}
#pragma mark - Ryukie 运行主要可执行文件的初始化程序及其依赖的
	// run initializers for main executable and everything it brings up
	sMainExecutable->runInitializers(gLinkContext, initializerTimes[0]);

    ...
}

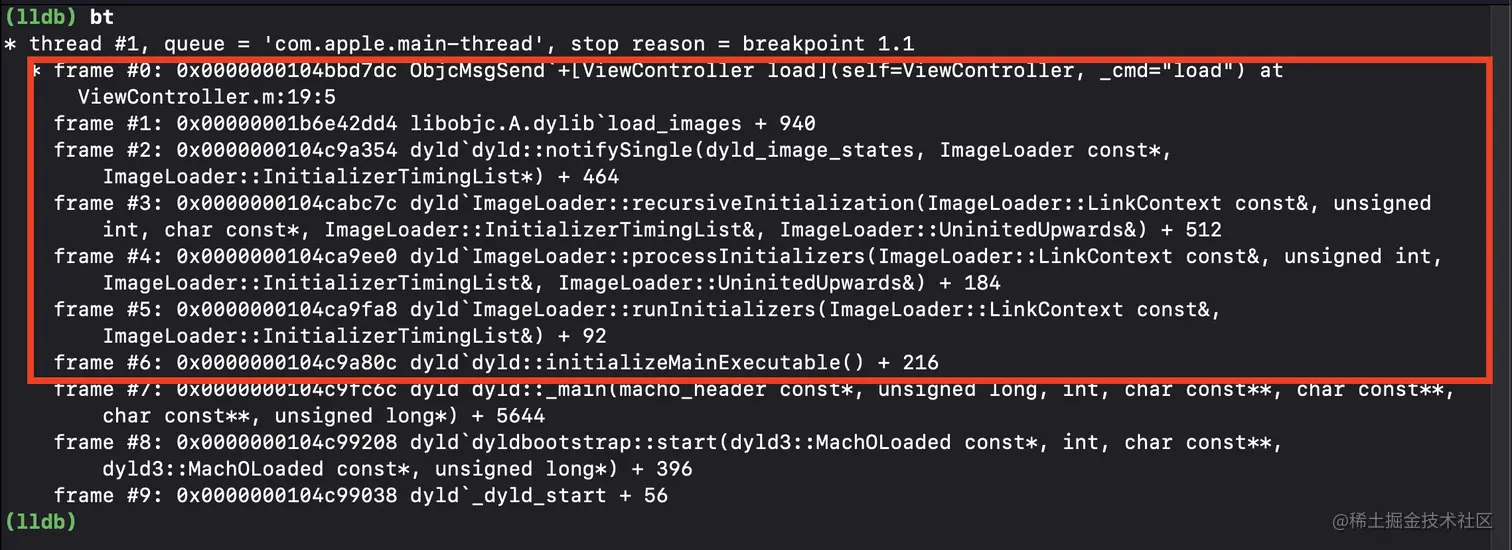

结合前面我们在 +load 处断点的堆栈信息可以得到验证：


主线过程我们就分析到这里，细节的流程后面的文章会继续进行分析

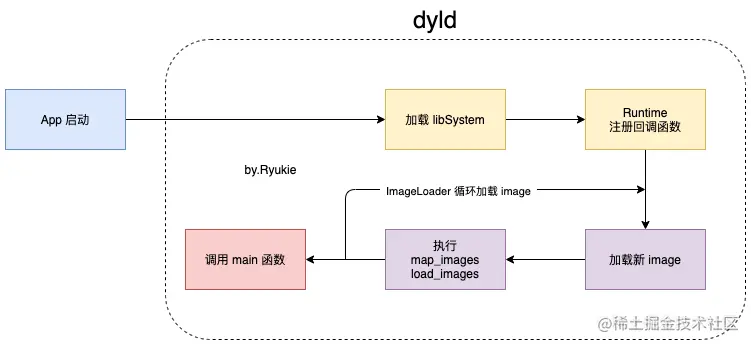

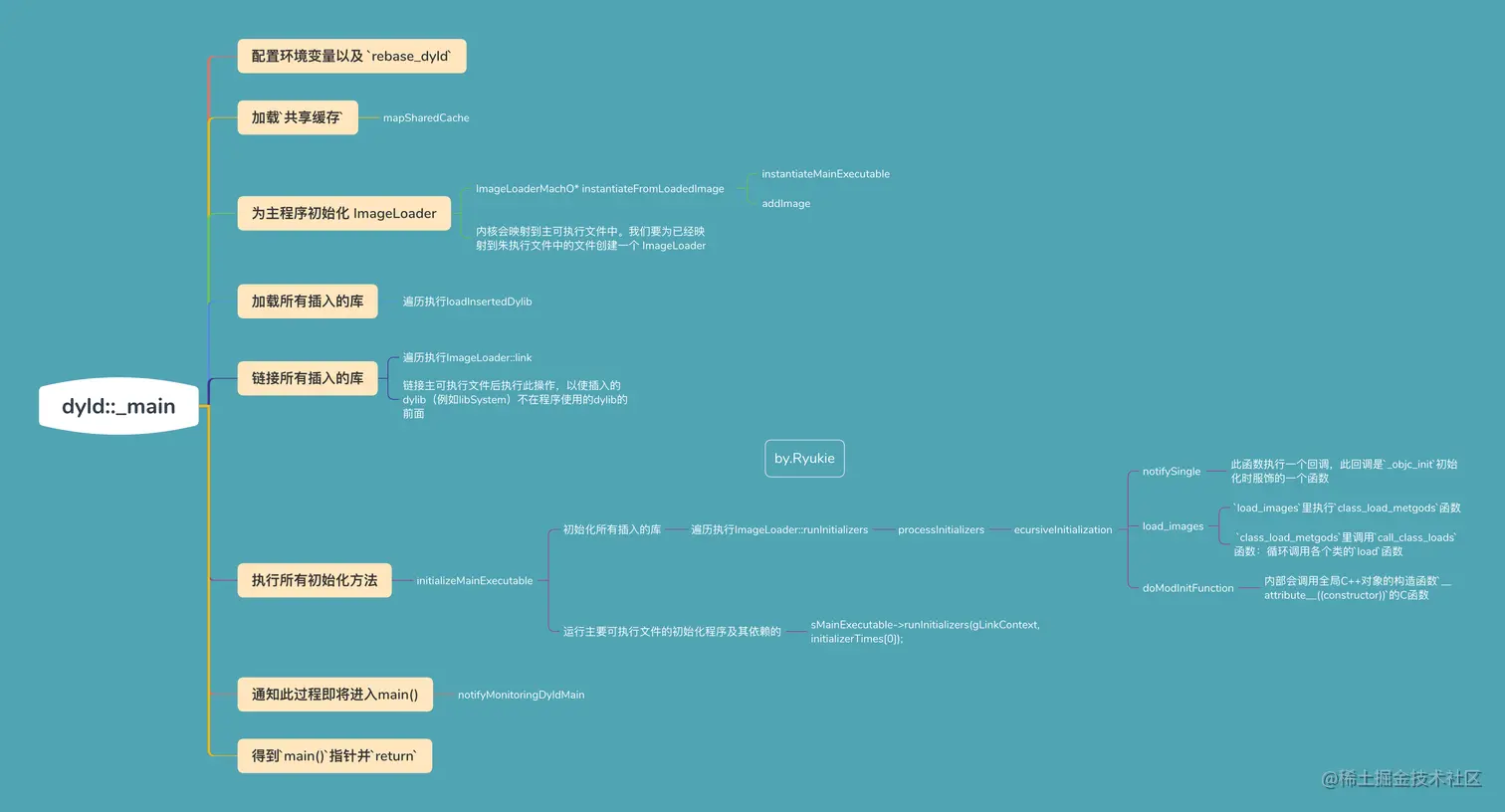

三、 总结&流程图


  • 程序执行从 _dyld_start 开始
  • 进入 dyld_main 函数
  • 配置环境变量以及 rebase_dyld
  • 加载共享缓存
    • 系统的动态库都在这里了
  • dyld2/dyld(ClosureMode) 决定以哪种模式继续进行
  • 实例化主程序ImageLoaderMachO，加入到allImages中
  • 到此共享缓存加载完毕，设置版本化的dylib覆盖
    • Now that shared cache is loaded, setup an versioned dylib overrides
  • 加载插入的库
    • 越狱插件在这里加入
  • 记录插入的库的数量，以便统一搜索将先查看插入的库，然后是main，然后是其他。
    • record count of inserted libraries so that a flat search will look at inserted libraries, then main, then others.
  • 链接主程序
    • 绑定符号（非懒加载、弱符号）等
  • 链接所有插入的库
    • 链接主可执行文件后执行此操作，以使插入的dylib（例如libSystem）不在程序使用的dylib的前面
    • 只有插入的库可以插入。绑定所有插入的库后，注册插入信息，以便链接工作
  • 绑定并通知主程序可执行文件，现在插入的已被注册
  • 绑定并通知现在已插入的库已插入的Image已被注册
  • 执行所有初始化方法：ImageLoader
    • 初始化所有插入的库、运行主要可执行文件的初始化程序及其依赖
    • ImageLoader:
      • runInitializers:
        • processInitializers:
          • ecursiveInitialization:
            • notifySingle:
              • 此函数执行一个回调，此回调是_objc_init初始化时服饰的一个函数load_images
                • load_images里执行class_load_metgods函数
                  • class_load_metgods里调用call_class_loads函数：循环调用各个类的load函数
            • doModInitFunction
              • 内部会调用全局C++对象的构造函数__attribute__((constructor))的C函数
  • 通知任何监视过程此过程即将进入main()
  • 得到main()指针并return
