前言

上一篇 iOS 底层原理：应用程序加载 中，主要分析了dyld的加载流程，今天将主要对objc_init、read_images进行分析，来探索类的加载。

准备工作

一、objc_init 分析

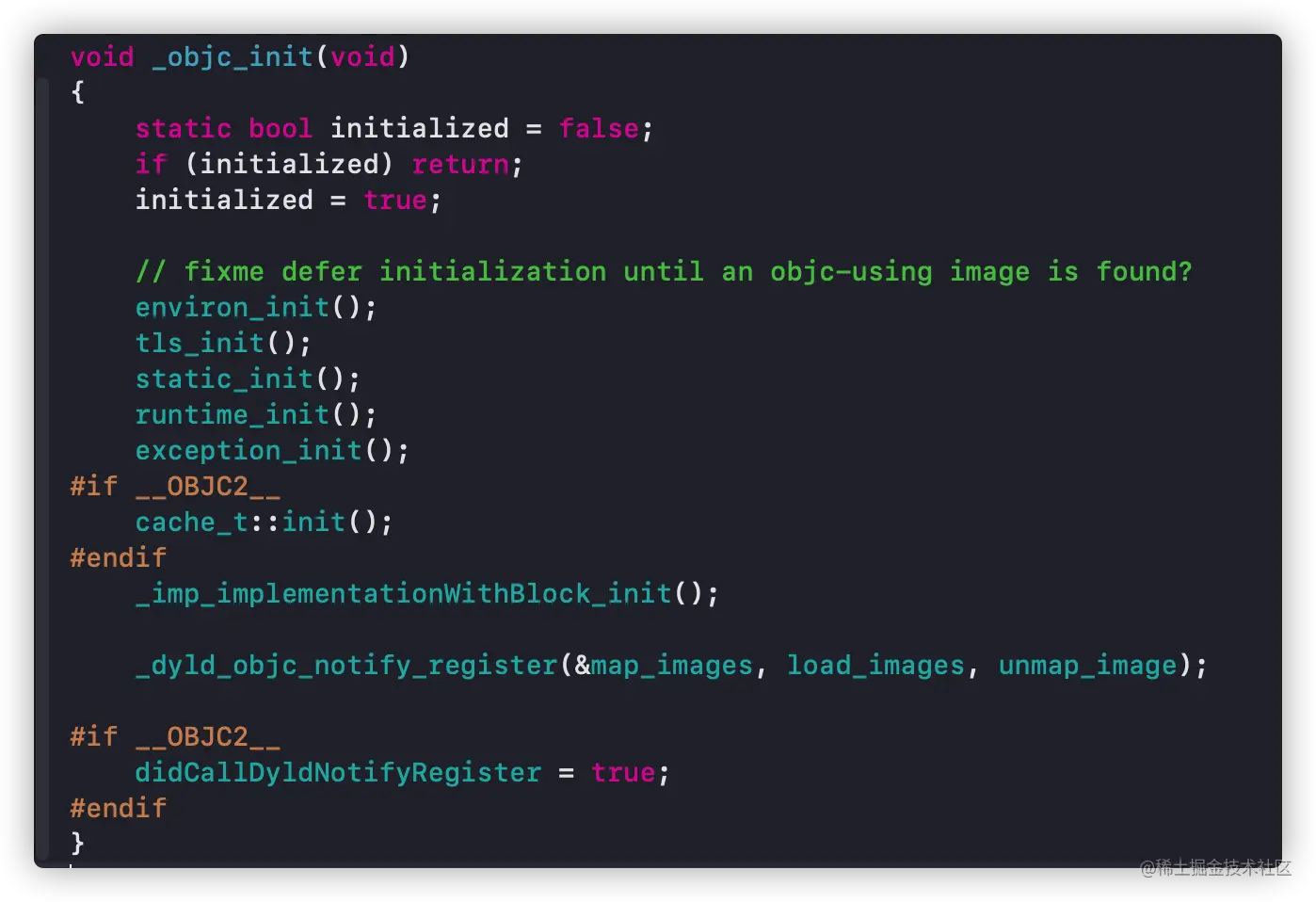

进入objc_init函数：


  • environ_init()：读取影响运行时的环境变量，如果需要，还可以打印环境变量帮助。
  • tls_init()：关于线程key的绑定 - 比如每线程数据的析构函数，后面会分析。
  • static_init()：运行C++静态构造函数。在dyld调用我们的静态构造函数之前，libc 会调用_objc_init()，因此我们必须自己做。
  • runtime_init()：runtime运行时环境初始化,里面主要是:unattachedCategories，allocatedClasses，后面会详细分析。
  • exception_init()：初始化libobjc的异常处理系统。
  • cache_init()：缓存条件初始化。
  • _imp_implementationWithBlock_init：启动回调机制。通常这不会做什么，因为所有的初始化都是惰性的，但是对于某些进程，我们会迫不及待地加载trampolines dylib。

environ_init 分析

进入environ_init函数：

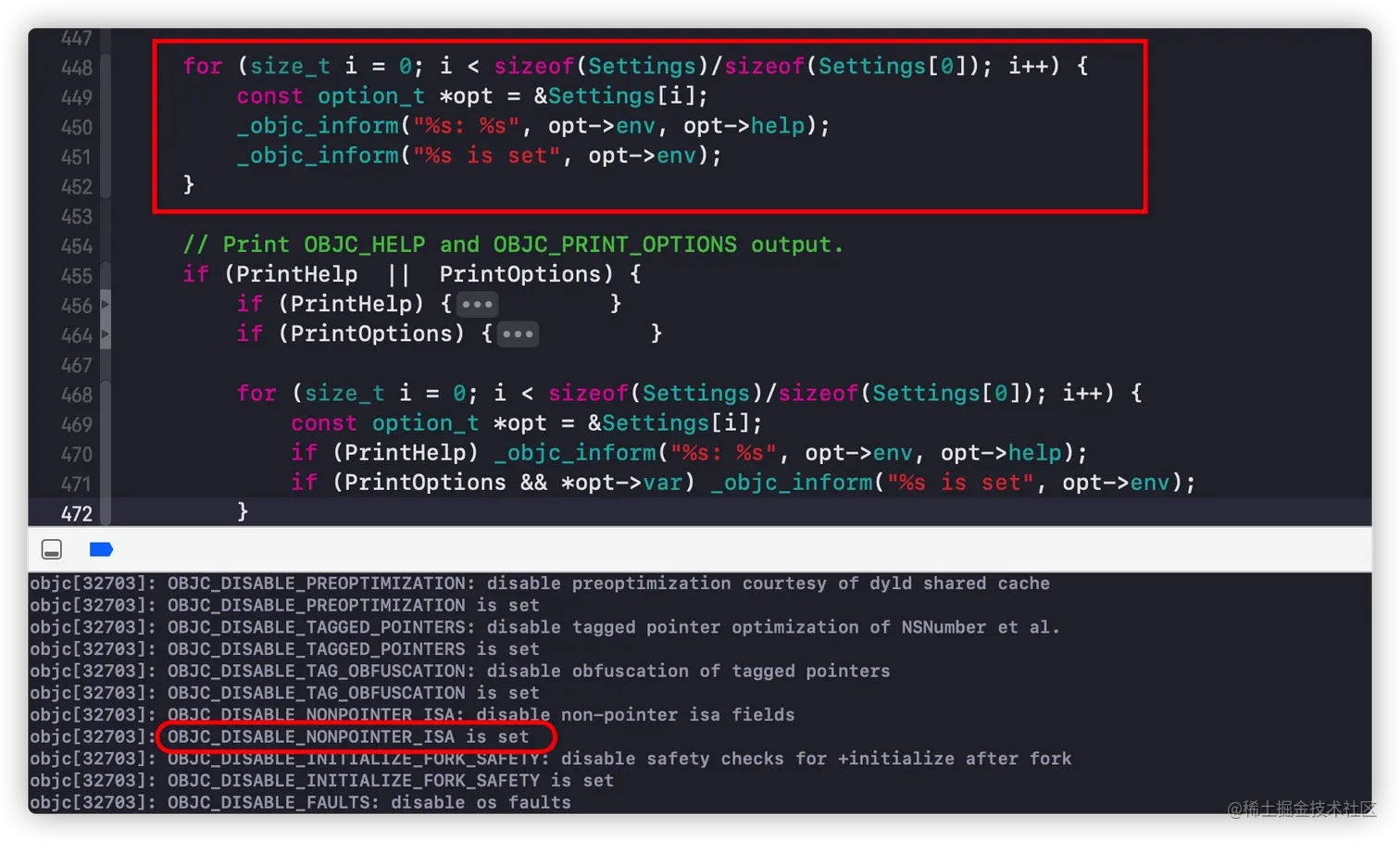

  • 如上图，红圈圈住部分在PrintHelp、PrintOptions条件下，可以打印环境变量和help。我们把这段代码复制出来，去掉它的限制条件，打印一下看看能打印出什么。

1. 源码打印环境变量

将代码复制到上边，并运行项目：


  • 可以看到很多的环境变量被打印出来，其中OBJC_DISABLE_NONPOINTER_ISA也是我们比较熟悉的，nonpointer isa的首位是1。

2. OBJC_DISABLE_NONPOINTER_ISA 环境变量

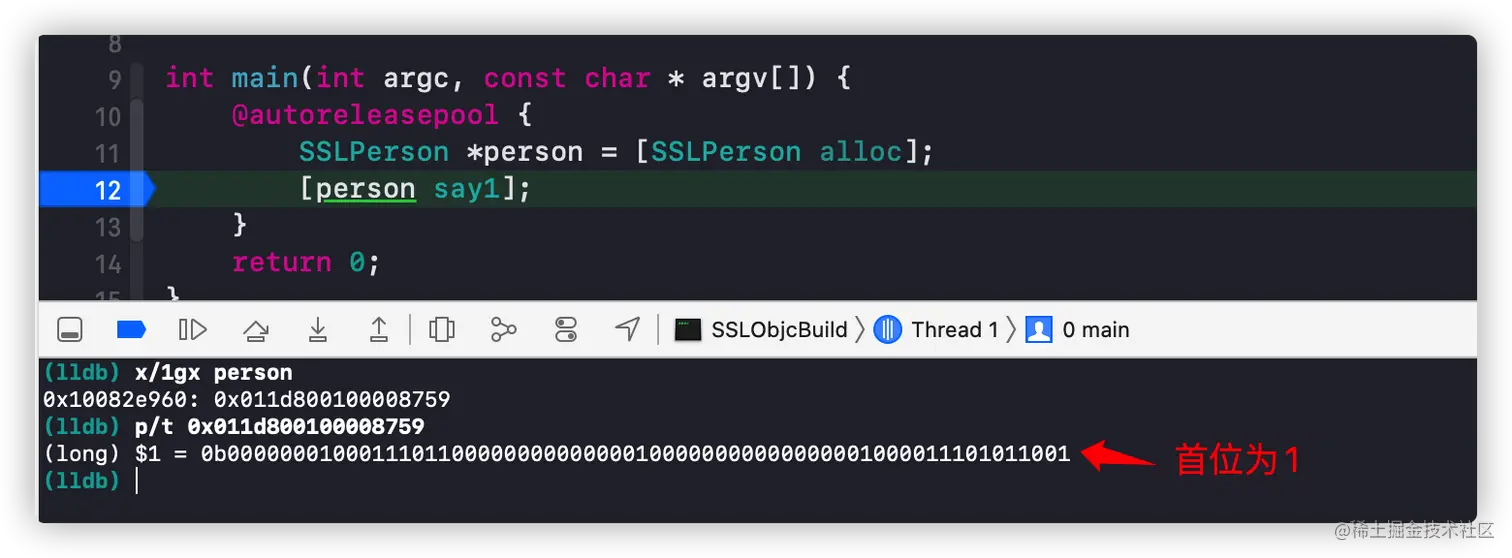

用代码来回顾下nonpointer isa这块的内容：


  • SSLPerson是我们普通创建的类，它的isa首位就是1。

我们向工程添加一下OBJC_DISABLE_NONPOINTER_ISA环境变量：


再次运行项目：

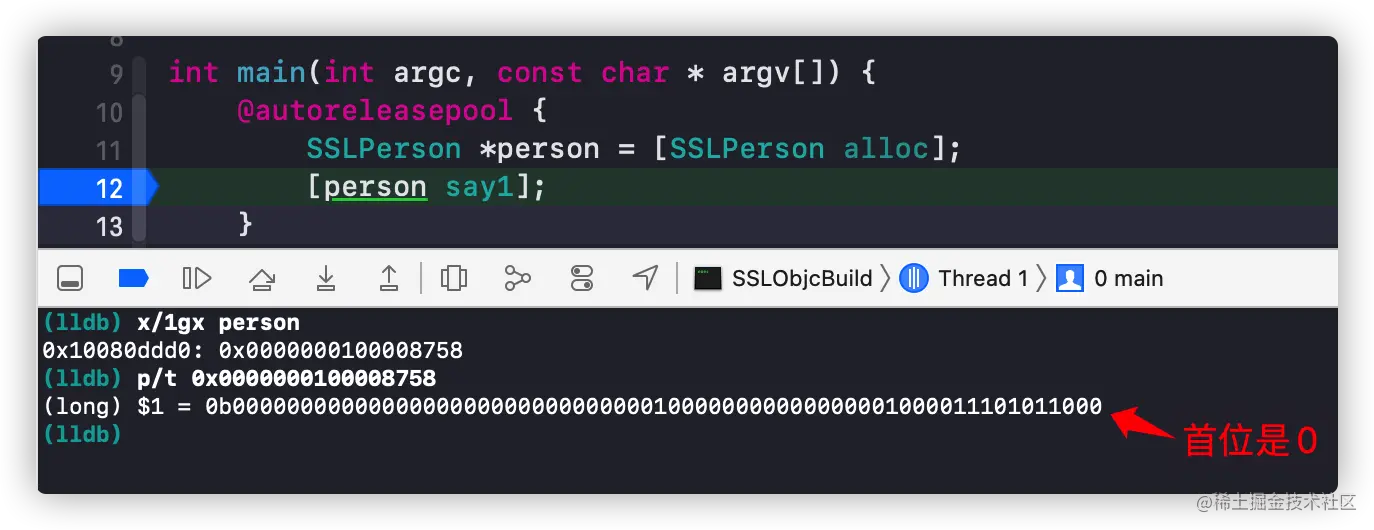

  • 设置了OBJC_DISABLE_NONPOINTER_ISA以后，isa的首位就变成了0，SSLPerson就不是nonpointer isa了。

3. OBJC_PRINT_LOAD_METHODS 环境变量

我们再添加一个OBJC_PRINT_LOAD_METHODS的环境变量，并运行程序：


  • 可以看到，所有的load方法都被打印了出来。

4. export OBJC_HELP=1打印环境变量

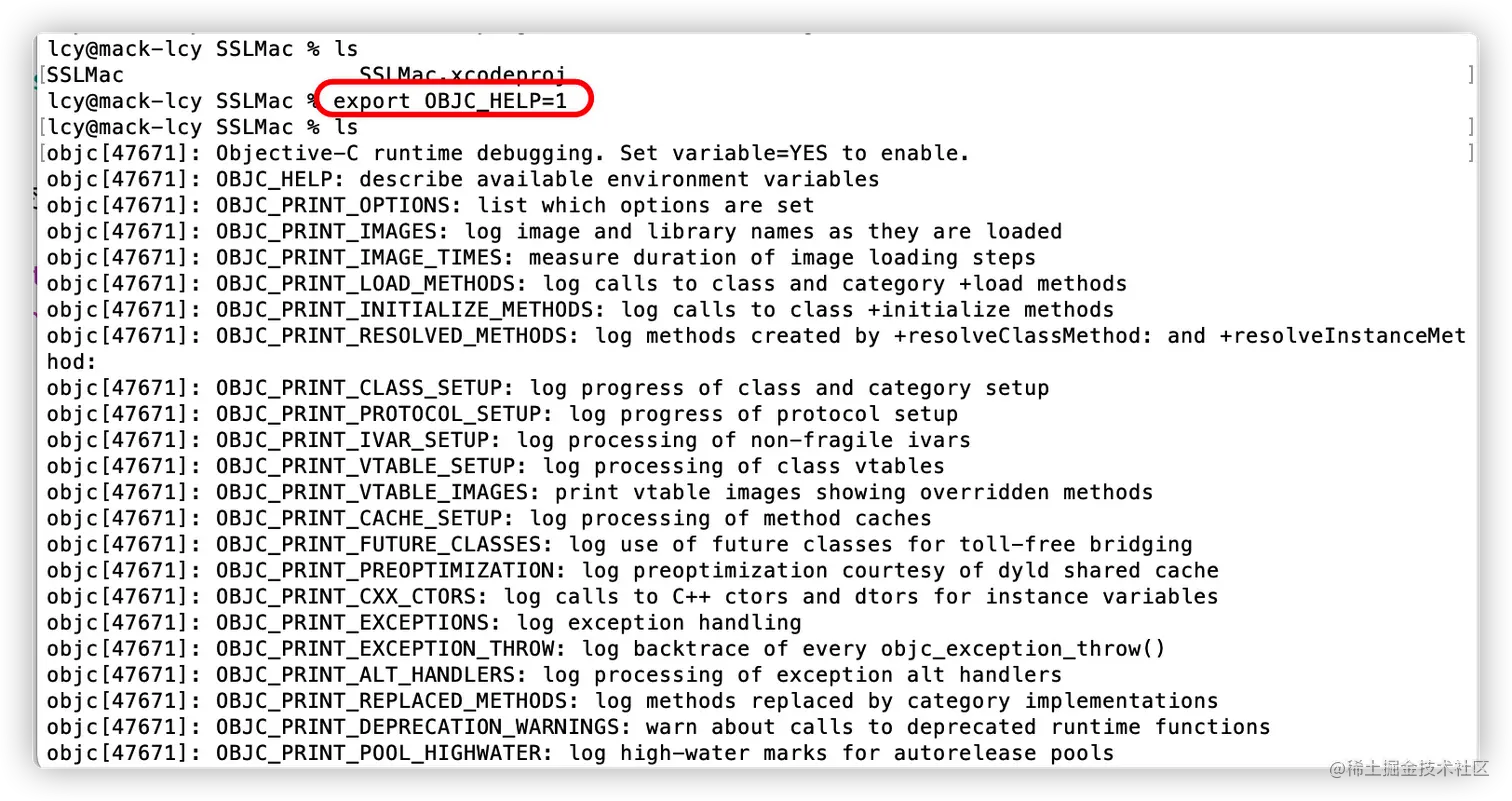

通过源码打印环境变量其实是不太方便，下面通过终端打印环境变量：


  • 进入工程目录后，通过export OBJC_HELP=1命令，在终端也打印出了环境变量，这样的方式要快捷方便一些。

static_init 分析

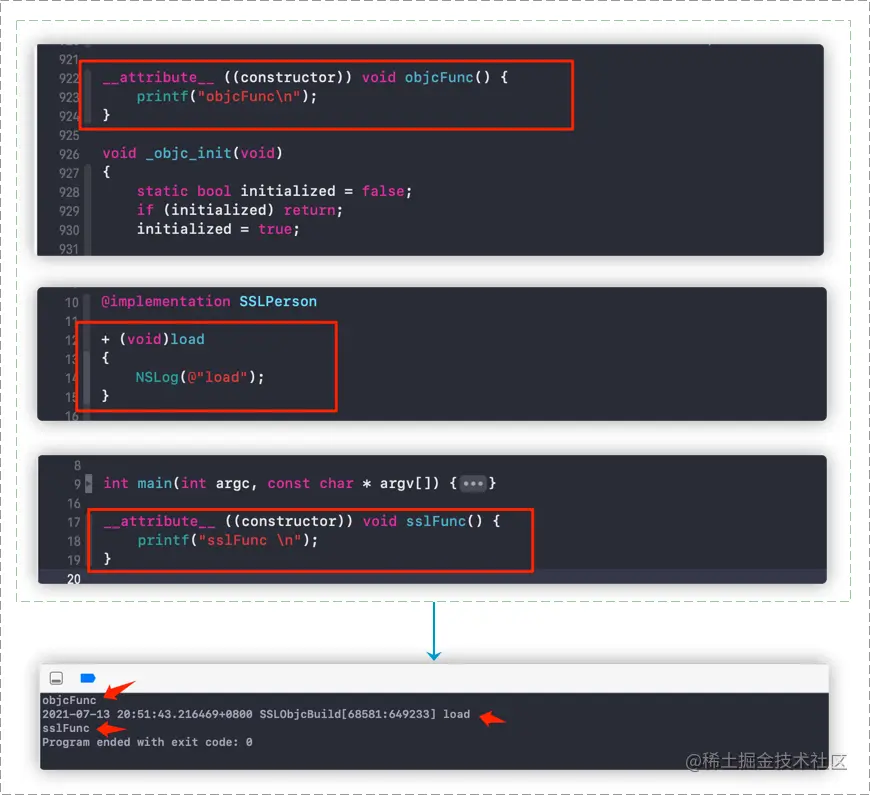

先来添加些代码，在_objc_init所属文件中添加C++函数，打印objcFunc。在SSLPerson类中添加load方法，打印load。在main.m中添加C++函数，打印sslFunc。然后运行程序：


  • 根据结果，_objc_init文件中的objcFunc先打印，其次SSLPerson中的load打印，最后main.m中的sslFunc打印。
  • _objc_init文件中的C++函数最先调用，那么具体是在哪儿调用的呢，接下来进行分析。

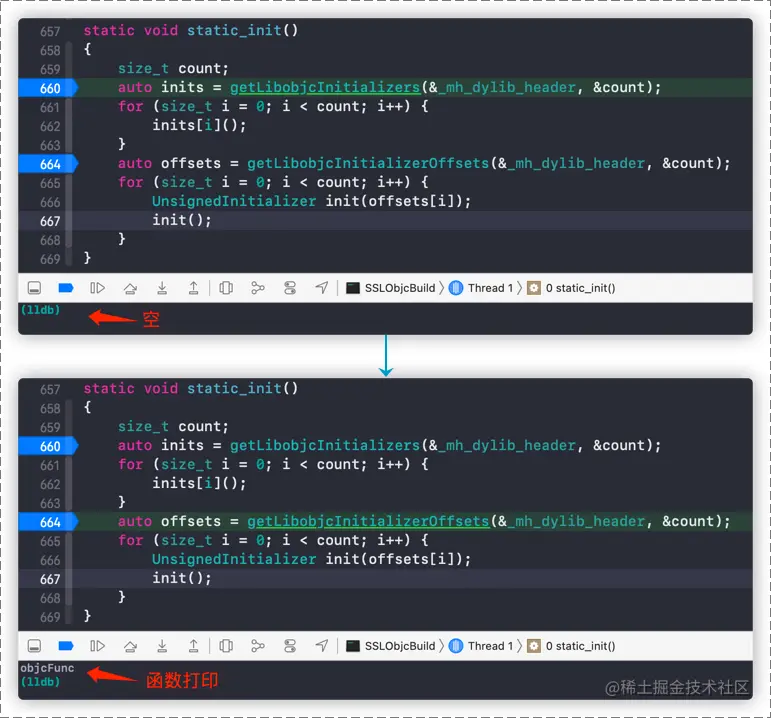

在static_init中打断点，运行程序：


  • 根据运行结果可以得出，_objc_init文件中的objcFunc打印，是由662行的inits[i]();这段代码执行，那么初始化就是通过getLibobjcInitializers来完成。

runtime_init 简要分析

进入runtime_init：

void runtime_init(void)
{
    objc::unattachedCategories.init(32);
    objc::allocatedClasses.init();
}
  • unattachedCategories是创建的分类的表。allocatedClasses是创建的类的表，而且是开辟了的类。

exception_init 分析

1. exception_init 源码分析

先看下exception_init的函数实现：

void exception_init(void)
{
    old_terminate = std::set_terminate(&_objc_terminate);
}

再点击进入_objc_terminate：

static void (*old_terminate)(void) = nil;
static void _objc_terminate(void)
{
    if (PrintExceptions) {
        _objc_inform("EXCEPTIONS: terminating");
    }

    if (! __cxa_current_exception_type()) {
        // No current exception.
        (*old_terminate)();
    }
    else {
        // There is a current exception. Check if it's an objc exception.
        @try {
            __cxa_rethrow();
        } @catch (id e) {
            // It's an objc object. Call Foundation's handler, if any.
            (*uncaught_handler)((id)e);
            (*old_terminate)();
        } @catch (...) {
            // It's not an objc object. Continue to C++ terminate.
            (*old_terminate)();
        }
    }
}
  • 可以看到系统对异常做了捕获，捕获到异常时会调用(*uncaught_handler)((id)e)这段代码，接下来再看看uncaught_handler在哪儿里被赋了值。

全局搜索uncaught_handler：

static objc_uncaught_exception_handler uncaught_handler = _objc_default_uncaught_exception_handler;

objc_uncaught_exception_handler
objc_setUncaughtExceptionHandler(objc_uncaught_exception_handler fn)
{
    objc_uncaught_exception_handler result = uncaught_handler;
    uncaught_handler = fn;
    return result;
}
  • 可以发现uncaught_handler被赋了初始值_objc_default_uncaught_exception_handler，也可以通过objc_setUncaughtExceptionHandler函数进行赋值。
  • 我们自己通过函数给uncaught_handler赋值，那么有异常发生时我们就可以监听到了。
  • 系统针对上层以提供了函数NSSetUncaughtExceptionHandler()，接下来我们通过代码来操作下。

2. NSSetUncaughtExceptionHandler 异常监控

创建iOS工程，在AppDelegate.m和ViewController.m中添加代码：

@implementation AppDelegate
- (BOOL)application:(UIApplication *)application didFinishLaunchingWithOptions:(NSDictionary *)launchOptions {
    NSSetUncaughtExceptionHandler(&SSLExceptionHandlers);
    return YES;
}

// Exception
void SSLExceptionHandlers(NSException *exception) {
    NSLog(@"发生异常了");
}
@end


@implementation ViewController
- (void)viewDidLoad {
    [super viewDidLoad];

    NSArray *dataArray = @[@"Hank",@"CC",@"Kody",@"Cooci",@"Cat"];

    NSLog(@"%@",dataArray[5]);
}
@end
  • ViewController中，是一段数组越界的代码。AppDelegate中，通过NSSetUncaughtExceptionHandler设置了异常回调函数为我们自定义的SSLExceptionHandlers函数。

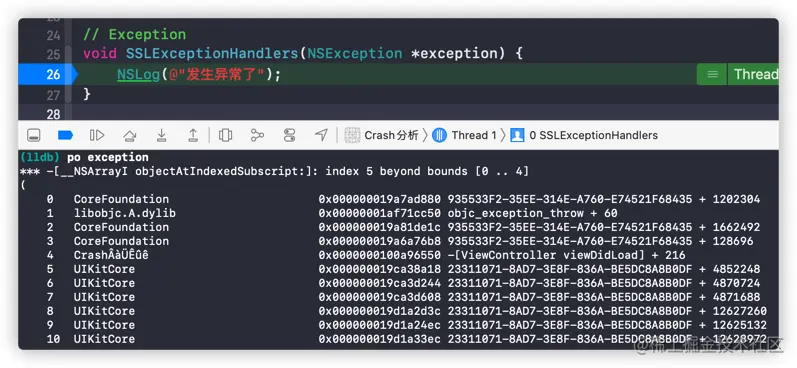

运行程序：


  • 异常代码真的走到了这里，证明我们的想法应该是对的，下面再查看下堆栈情况。

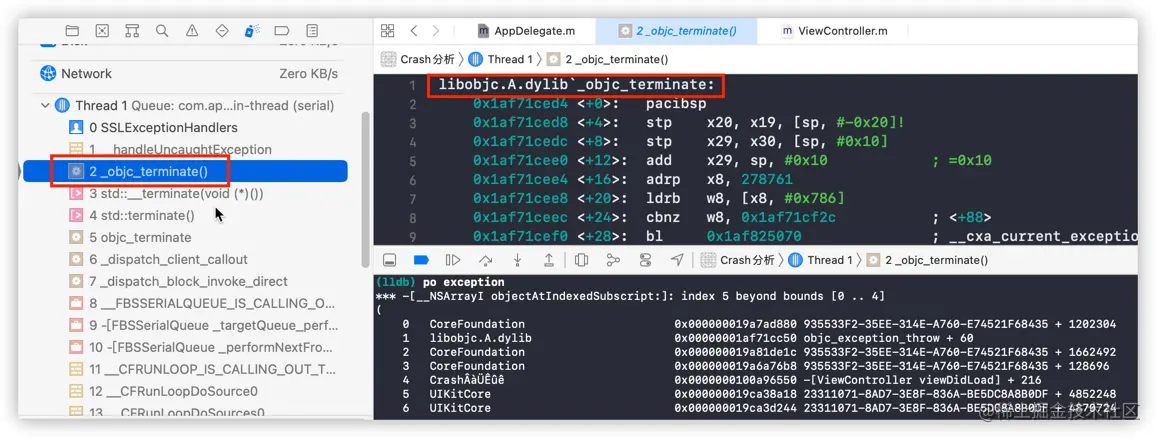

  • 查看堆栈，发现确实是通过_objc_terminate调用过来的。

_dyld_objc_notify_register 分析

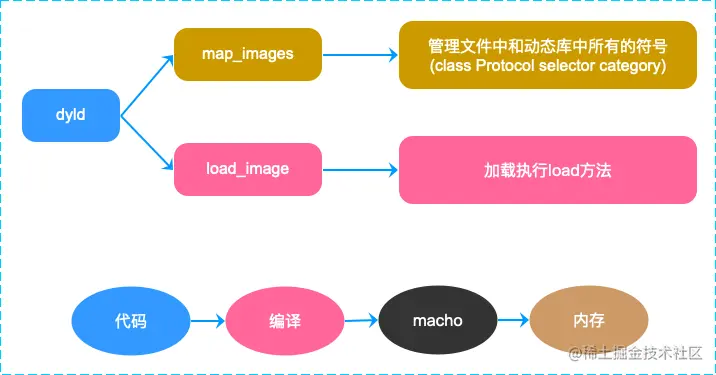

  • 接下来将以map_images函数为切入点进行分析。

二、read_images 流程引入

点击进入map_images函数：

void
map_images(unsigned count, const char * const paths[],
           const struct mach_header * const mhdrs[])
{
    mutex_locker_t lock(runtimeLock);
    return map_images_nolock(count, paths, mhdrs);
}

点击进入map_images_nolock函数：

void
map_images_nolock(unsigned mhCount, const char * const mhPaths[],
                  const struct mach_header * const mhdrs[])
{
    ...
    // 初始化准备
    if (firstTime) {
        preopt_init();
    }

    _read_images(hList, hCount, totalClasses, unoptimizedTotalClasses);
}
  • 这个函数的重点是_read_images，接下来进行分析。

三、read_images 主体流程

进入read_images函数：

void _read_images(header_info **hList, uint32_t hCount, int totalClasses, int unoptimizedTotalClasses)
{
    // 1: 条件控制进行第一次的加载
    if (!doneOnce) {...}

    // 2: 修复预编译阶段的 `@selector` 的混乱问题
    static size_t UnfixedSelectors;{...}

    // 3: 错误混乱的类处理
    for (EACH_HEADER) {...}

    // 4:修复重映射一些没有被镜像文件加载进来的 类
    if (!noClassesRemapped()) {...}

    // 5: 修复一些消息!
    for (EACH_HEADER)  {...}

    // 6: 当我们类里面有协议的时候 : readProtocol
    for (EACH_HEADER) {...}

    // 7: 修复没有被加载的协议
    for (EACH_HEADER) {...}

    // 8: 分类处理
    if (didInitialAttachCategories) {...}

    // 9: 类的加载处理
    for (EACH_HEADER) {...}

    // 10 : 没有被处理的类 优化那些被侵犯的类
    if (resolvedFutureClasses){...}
}

四、readClass 核心重点引入

针对read_images函数，我们做一些细节的分析。

条件控制进行第一次的加载

查看实现代码：

void _read_images(header_info **hList, uint32_t hCount, int totalClasses, int unoptimizedTotalClasses)
{
    // 1: 条件控制进行一次的加载
    if (!doneOnce) {
        // 小对象类型的一些处理
        initializeTaggedPointerObfuscator();

        // namedClasses
        // Preoptimized classes don't go in this table.
        // 4/3 is NXMapTable's load factor
        int namedClassesSize =
            (isPreoptimized() ? unoptimizedTotalClasses : totalClasses) * 4 / 3;
        gdb_objc_realized_classes =
            NXCreateMapTable(NXStrValueMapPrototype, namedClassesSize);
    }
}
  • NXCreateMapTable是创建了一张类的表，这张表是总表，不管有没有开辟过内存。
  • 关于4 / 3的解释，3 / 4一般用来做负载因子，我们在 OC 类原理探索：cache 的结构分析 中cache扩容时有分析过。这里的原理也差不多，只不过正好反过来了，比如我们实际要用的个数为66，那么我们就要申请66 * 4 / 3 = 88大小的个数。

修复预编译阶段的 @selector 的混乱问题

查看实现代码：

void _read_images(header_info **hList, uint32_t hCount, int totalClasses, int unoptimizedTotalClasses)
{
    // 2: 修复预编译阶段的 `@selector` 的混乱问题
    // Fix up @selector references
    static size_t UnfixedSelectors;
    {
        mutex_locker_t lock(selLock);
        for (EACH_HEADER) {
            if (hi->hasPreoptimizedSelectors()) continue;

            bool isBundle = hi->isBundle();
            SEL *sels = _getObjc2SelectorRefs(hi, &count);
            UnfixedSelectors += count;
            for (i = 0; i < count; i++) {
                const char *name = sel_cname(sels[i]);
                SEL sel = sel_registerNameNoLock(name, isBundle);
                if (sels[i] != sel) {
                    sels[i] = sel;
                }
            }
        }
    }
}
  • SEL是方法名，但也是有内存地址的，这块的代码会将同名的方法进行分配修复，下面断点调试进行验证。

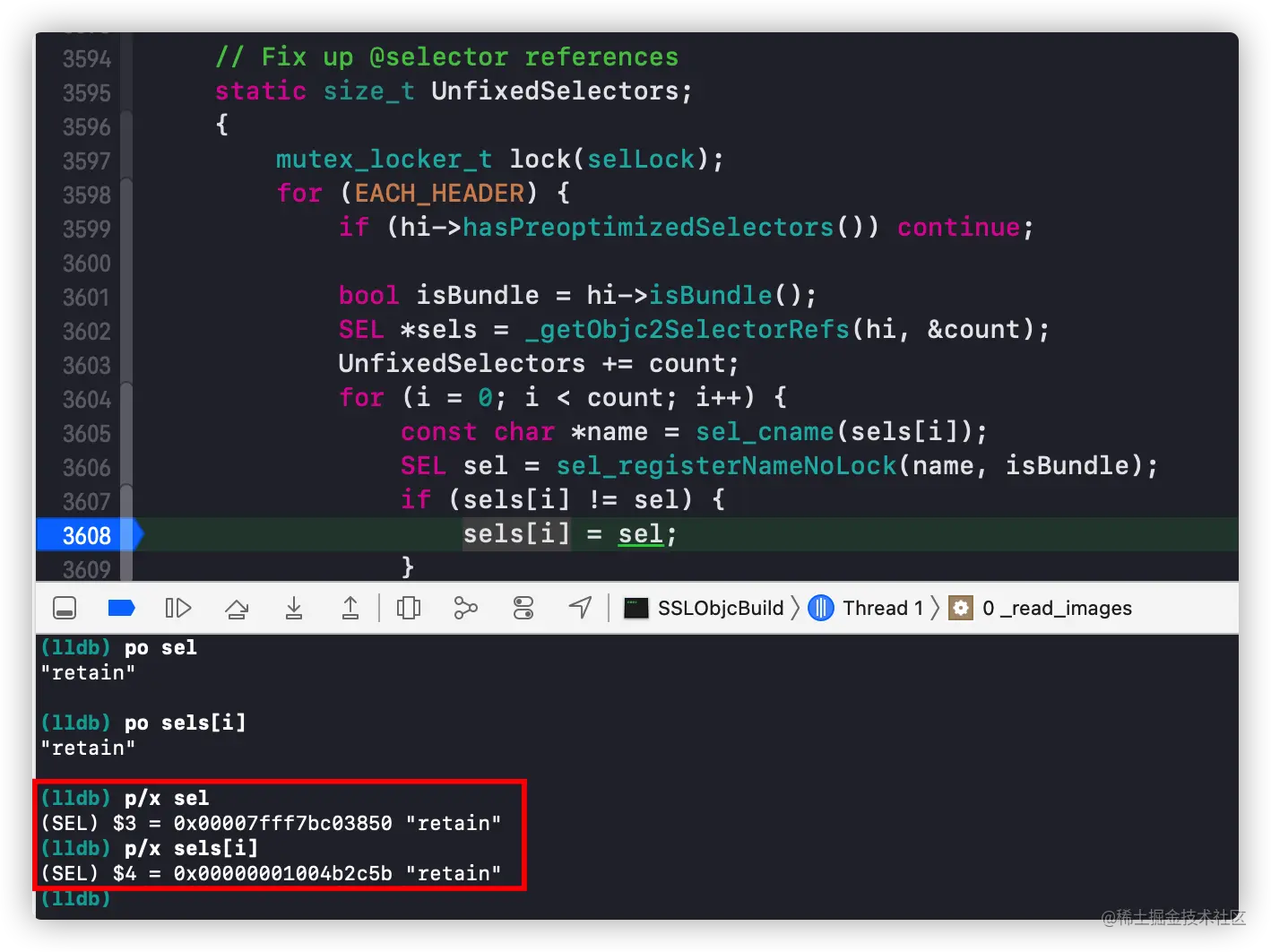

  • 根据打印结果，sel和sels[i]的方法名都是retain，但是他们的地址分别是0x00007fff7bc03850和0x00000001004b2c5b，为什么要把sel赋值给sels[i]呢。
  • sels[i]的取值是在_getObjc2SelectorRefs表中拿出来的，表里的数据是从MachO中读取出来的，MachO有相对位移地址和偏移地址。
  • sel是在dyld读取出来的，dyld是链接整个程序的，我们要以dyld为准，当SEL不一样时进行重定向。

错误混乱的类处理 readClass引入

查看实现代码：

void _read_images(header_info **hList, uint32_t hCount, int totalClasses, int unoptimizedTotalClasses)
{
    // 3: 错误混乱的类处理
    for (EACH_HEADER) {
        if (! mustReadClasses(hi, hasDyldRoots)) {
            // Image is sufficiently optimized that we need not call readClass()
            continue;
        }

        classref_t const *classlist = _getObjc2ClassList(hi, &count);

        bool headerIsBundle = hi->isBundle();
        bool headerIsPreoptimized = hi->hasPreoptimizedClasses();

        for (i = 0; i < count; i++) {
            Class cls = (Class)classlist[i];
            Class newCls = readClass(cls, headerIsBundle, headerIsPreoptimized);

            if (newCls != cls  &&  newCls) {
                // 有些类被删除了，但没有被删除干净就会造成混乱
                // Class was moved but not deleted. Currently this occurs
                // only when the new class resolved a future class.
                // Non-lazily realize the class below.
                resolvedFutureClasses = (Class *)
                    realloc(resolvedFutureClasses,
                            (resolvedFutureClassCount+1) * sizeof(Class));
                resolvedFutureClasses[resolvedFutureClassCount++] = newCls;
            }
        }
    }
}

断点调试：

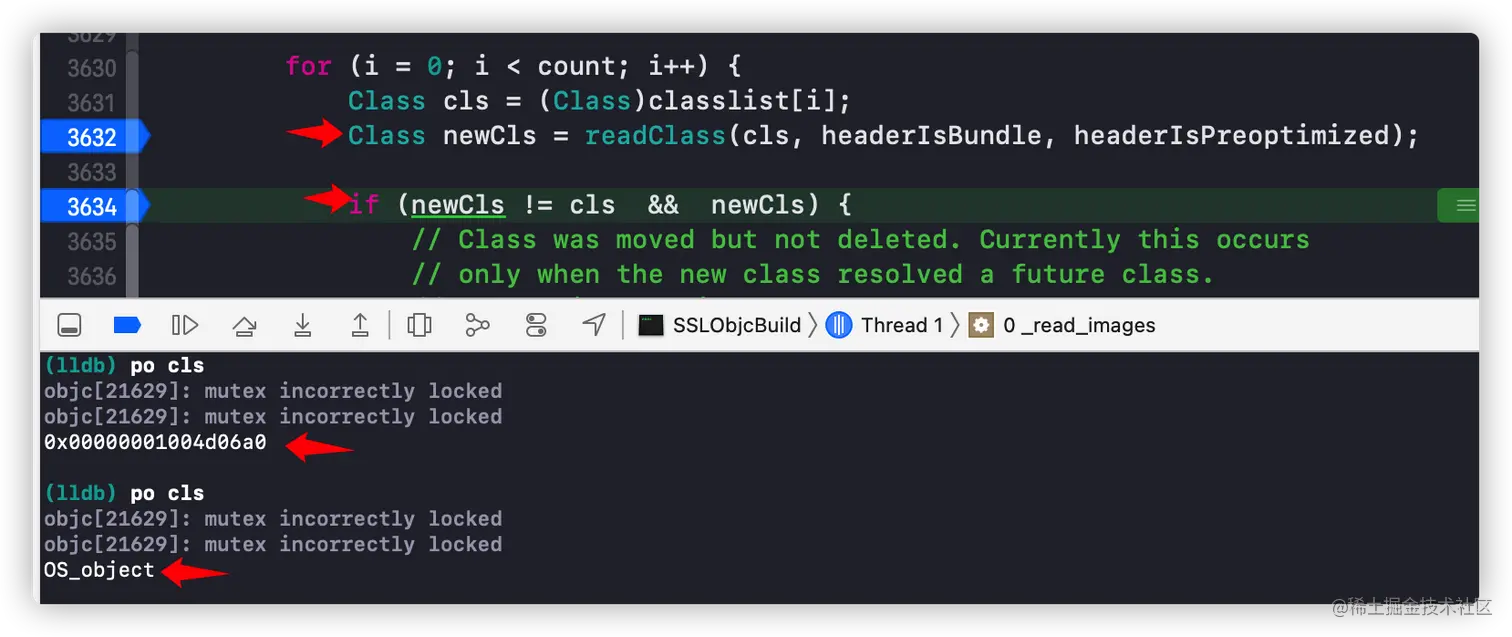

  • 在3632行时，打印cls的值是0x00000001004d06a0，这是一个地址。在3634行时，打印cls的值是OS_object，已经变成了类名。
  • 这说明在readClass函数中，应该是做了类和地址相关的一些处理，接下来对readClass进行分析。

五、readClass 分析

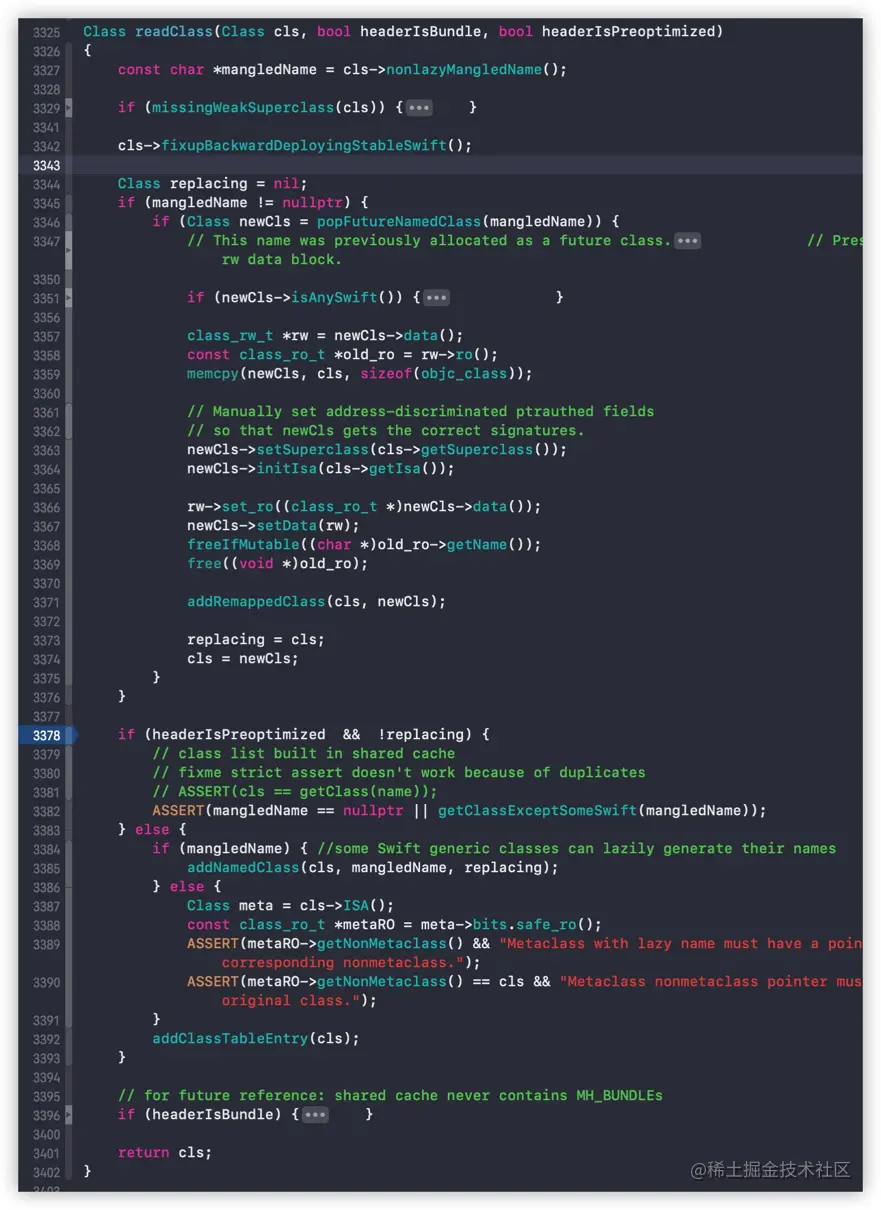

进入readClass：


在函数中添加代码，将所有的方法打印：


  • 所有的方法都被打印了出来，在最后也看到了我们自己创建的类SSLPerson，接下来添加代码，判断是SSLPerson类时，断点断住进行调试。

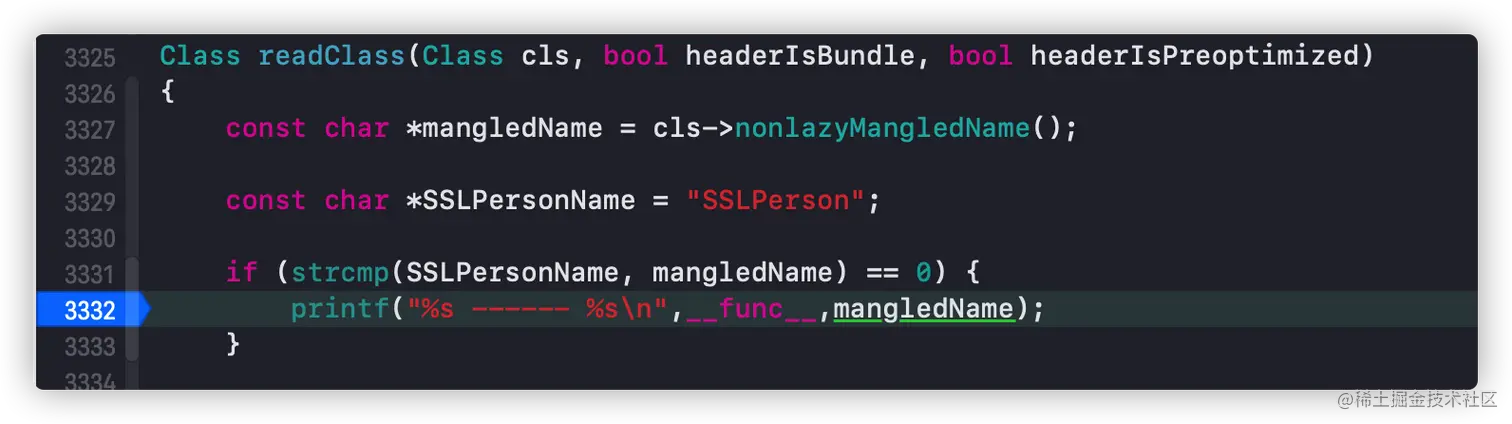

添加条件控制代码和断点：


运行程序：


  • 断点来到这里后，继续在下面添加断点。

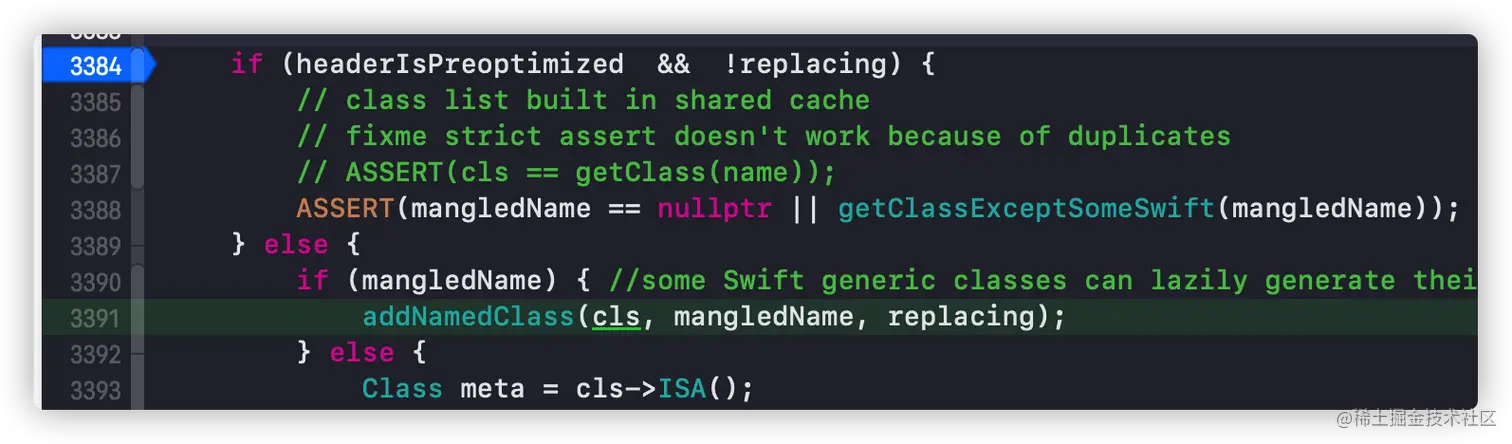

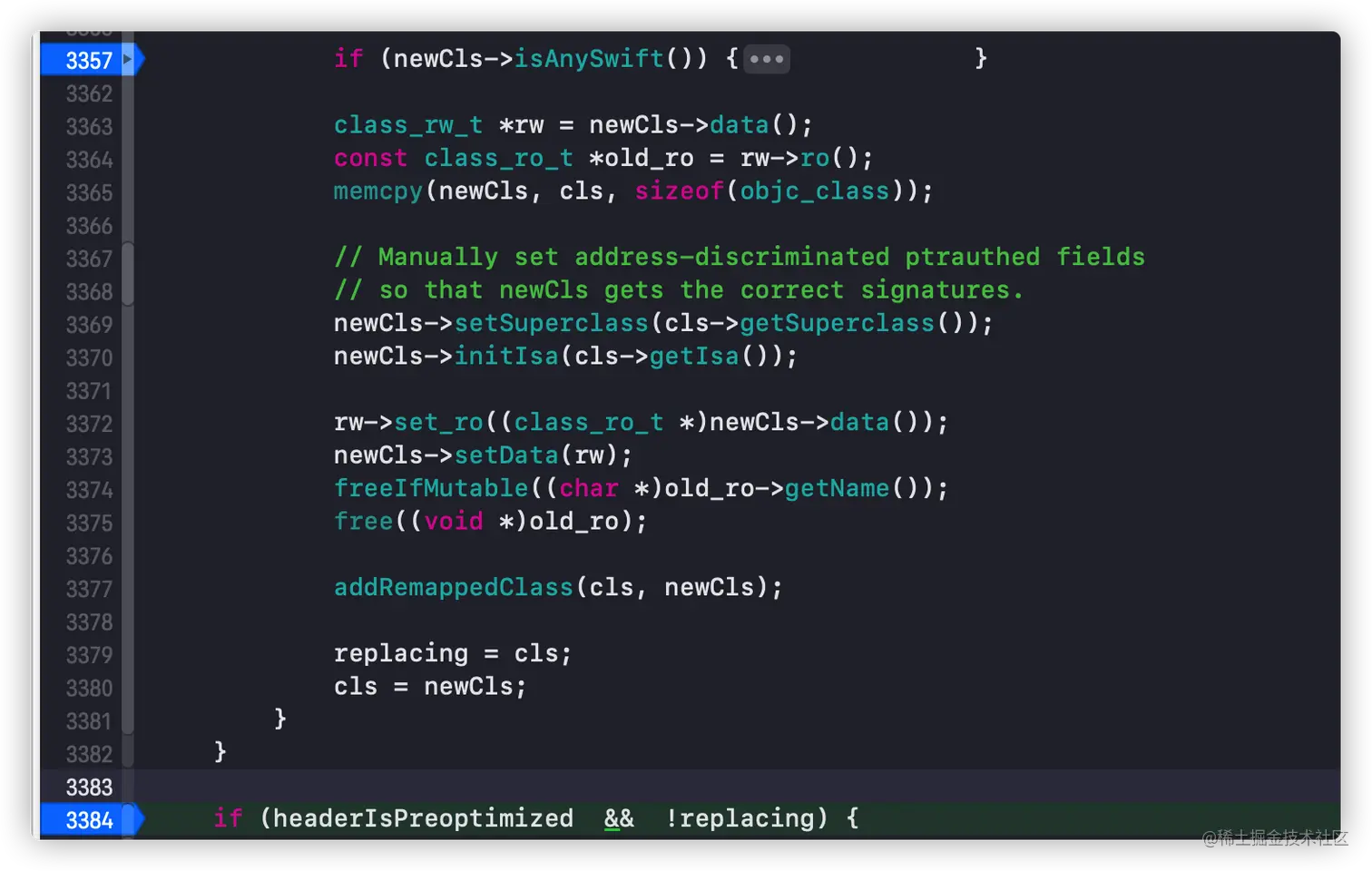

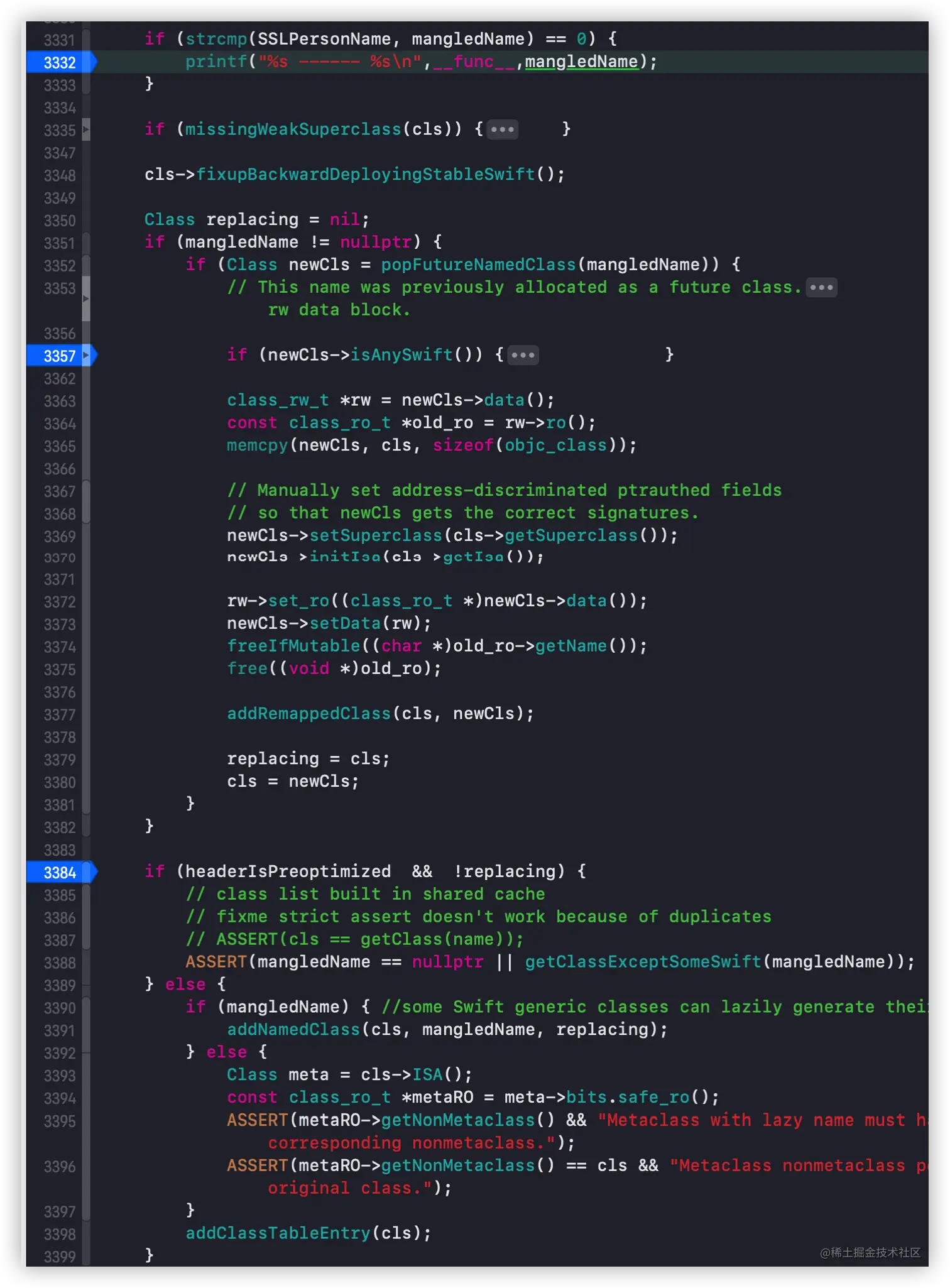

在3357和3384处添加断点：


断点continue：


  • 断点竟然没有进入3357行，这段代码网上有非常多的文章在分析，说这个时候会进入，其实是不对的。

向下单步调试：


  • addNamedClass函数会将类名和地址进行关联，然后将cls添加到哈希表中。

继续向下走：

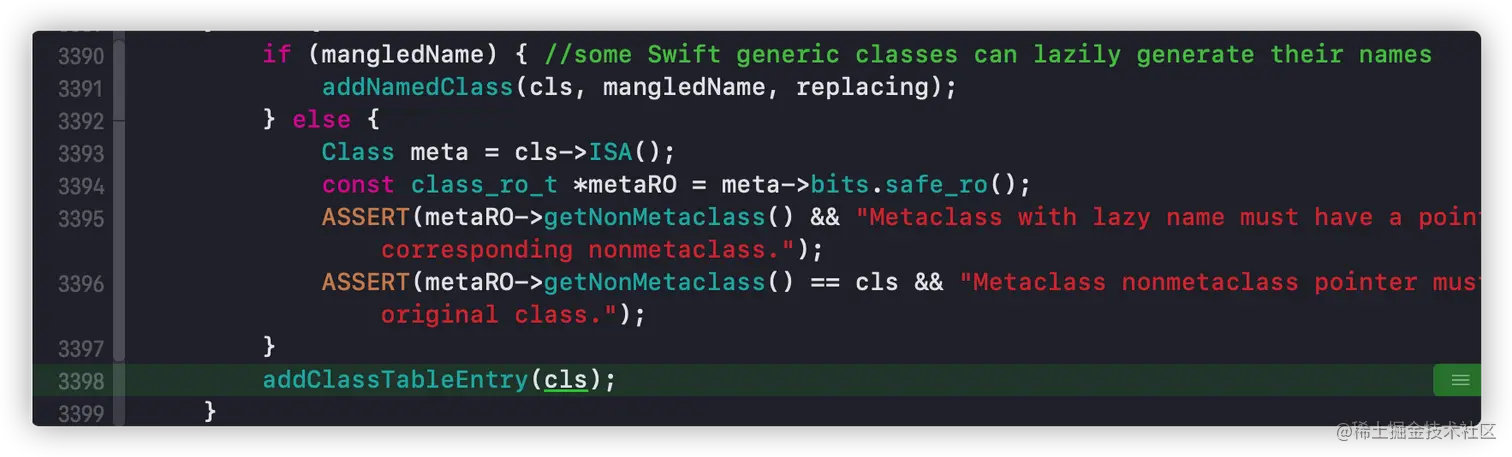

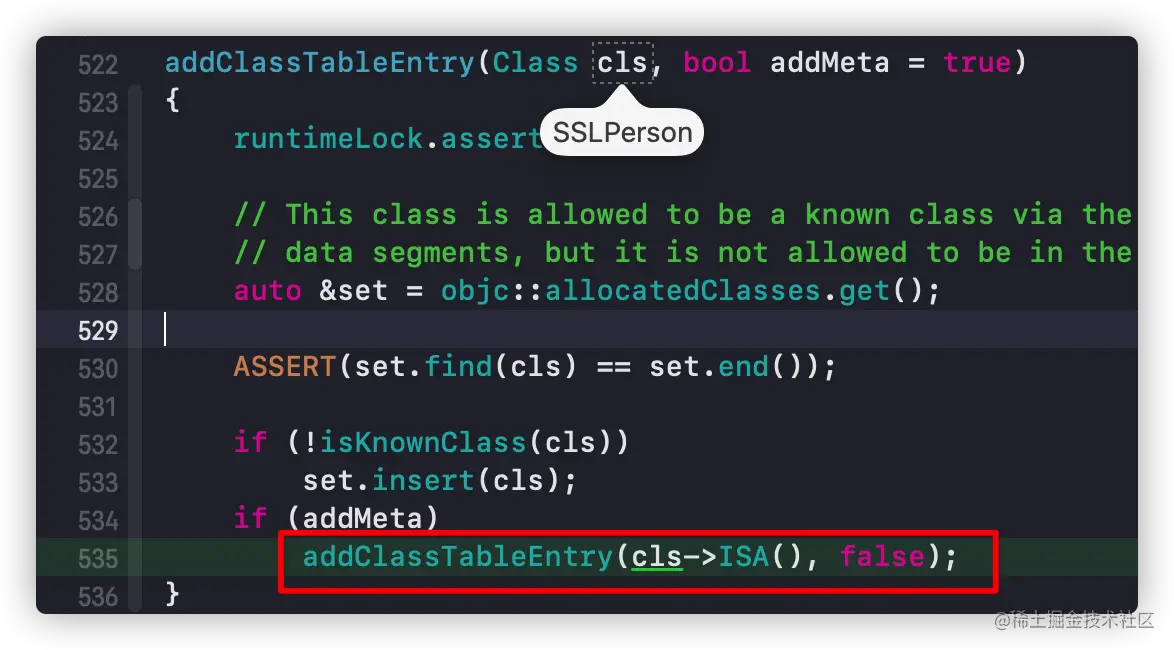

断点进入addClassTableEntry函数：


  • 可以看到这里将MetaClass也添加到了哈希表中。

继续向下走：

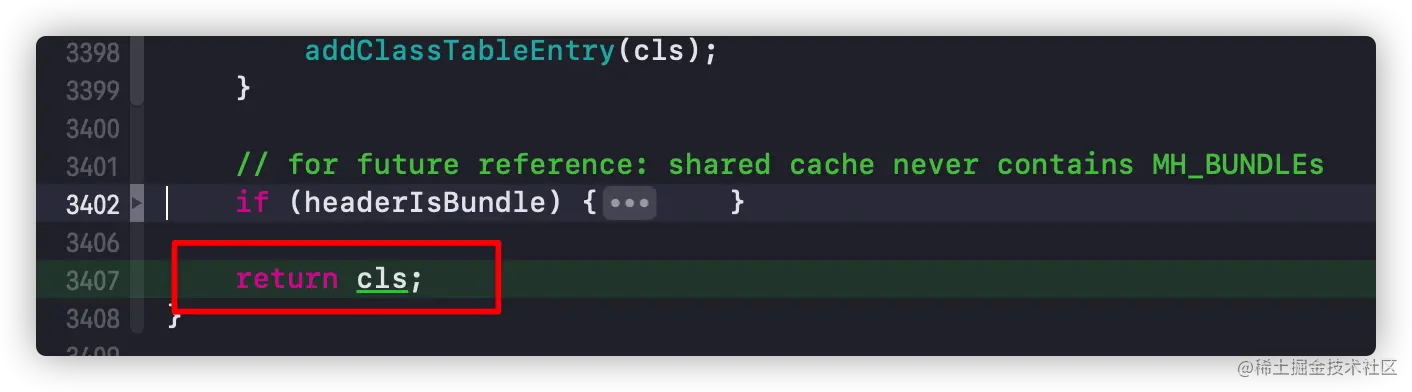

  • 最终走到了return cls，这个函数已经结束，但是并没有ro和rw的相关操作，ro和rw的相关内容将在下一篇进行探索。

有问题可以评论区多多交流，点个赞支持一下吧！！😄😄😄
