OC 类原理探索：cache 的结构分析

OC 类原理探索 系列文章

1. OC 类原理探索：类的结构分析
2. OC 类原理探索：类结构分析补充
3. OC 类原理探索：属性的底层原理
4. OC 类原理探索：cache_t 的结构分析

前言

先回顾下类的结构：

struct objc_class : objc_object {
    // Class ISA;
    Class superclass;
    cache_t cache;
    class_data_bits_t bits;
}

isa、superclass、bits在前几篇文章中都有聊过，cache是方法的缓存，今天来对cache的结构进行探索。

准备工作

• objc4-818.2 源码；

一、cache 的基本数据结构

打开 objc4-818.2 源码，查看cache_t的数据结构：

struct cache_t {
    explicit_atomic<uintptr_t> _bucketsAndMaybeMask; // 8
    union {
        struct {
            explicit_atomic<mask_t>    _maybeMask; // 4
#if __LP64__
            uint16_t                   _flags;  // 2
#endif
            uint16_t                   _occupied; // 2
        };
        explicit_atomic<preopt_cache_t *> _originalPreoptCache; // 8
    };
}

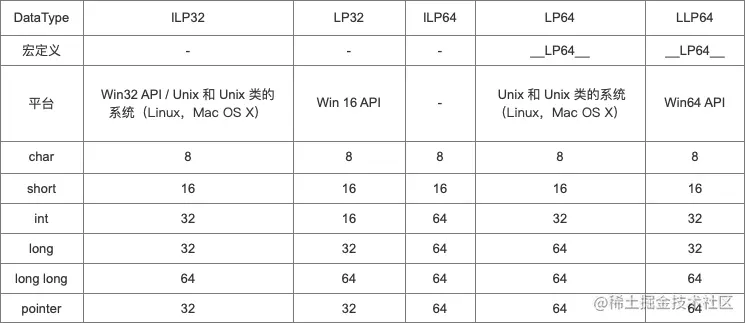

关于__LP64__我们可以看下面这张表：

根据表格可以看出，__LP64__在Mac OS X中是有效的，__LP64__等于1，所以cache结构中有_flags这个成员变量。

lldb 探索 cache 结构

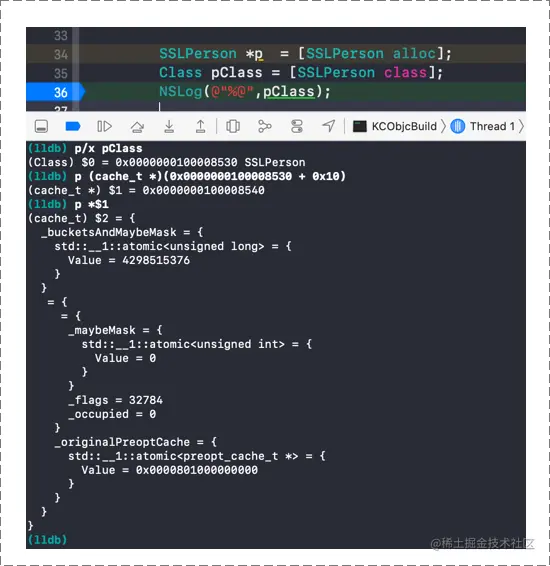

lldb通过地址偏移找到cache：

cache我们虽然找到了，但是并没有找到类似list的这种和方法列表有关的变量，所以我们返回源码去寻找和增、删、改、查、列表有关的方法。

源码找方法

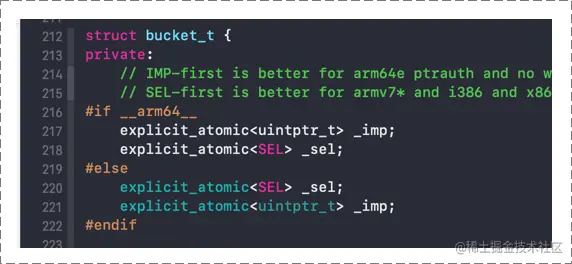

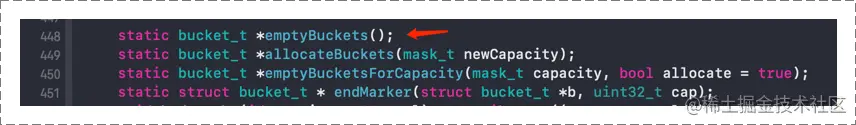

我们看到了emptyBuckets()清空方法和bucket_t的相关操作，点击查看 bucket_t。

最终找到了存储方法的数据结构bucket_t，bucket_t中有_sel和_imp两个成员变量。

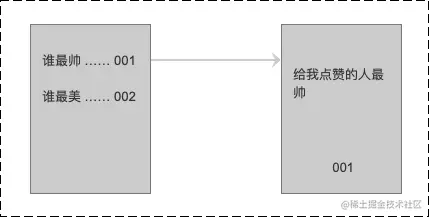

SEL 和 IMP 的关系

• SEL是方法编号，相当于书本目录的名称；
• IMP是函数指针地址，相当于书本目录的页码；
• 函数实现相当于书本中具体的内容；
• 查找过程
  • 首先明白我们要找到书本的什么内容：SEL目录里面的名称；
  • 然后通过目录名称找到对应的页码：IMP；
  • 通过页码去定位具体的内容。

cache 的大体结构

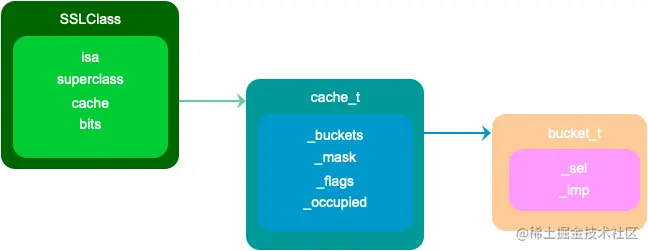

探索到这里，可以得出cache的大体结构如下：

二、cache 底层 LLDB 分析

我们继续上面的lldb探索，在cache_t中找到buckets()函数：

struct cache_t {
    ...
    struct bucket_t *buckets() const;

    struct bucket_t *cache_t::buckets() const
    {
        uintptr_t addr = _bucketsAndMaybeMask.load(memory_order_relaxed);
        return (bucket_t *)(addr & bucketsMask);
    }
    ...
}

在bucket_t中可以找到sel()函数和imp()函数：

struct bucket_t {
    ...
    inline SEL sel() const { return _sel.load(memory_order_relaxed); }

    inline IMP imp(UNUSED_WITHOUT_PTRAUTH bucket_t *base, Class cls) const {
        uintptr_t imp = _imp.load(memory_order_relaxed);
        if (!imp) return nil;
#if CACHE_IMP_ENCODING == CACHE_IMP_ENCODING_PTRAUTH
        SEL sel = _sel.load(memory_order_relaxed);
        return (IMP)
            ptrauth_auth_and_resign((const void *)imp,
                                    ptrauth_key_process_dependent_code,
                                    modifierForSEL(base, sel, cls),
                                    ptrauth_key_function_pointer, 0);
#elif CACHE_IMP_ENCODING == CACHE_IMP_ENCODING_ISA_XOR
        return (IMP)(imp ^ (uintptr_t)cls);
#elif CACHE_IMP_ENCODING == CACHE_IMP_ENCODING_NONE
        return (IMP)imp;
#else
#error Unknown method cache IMP encoding.
#endif
    }
    ...
}

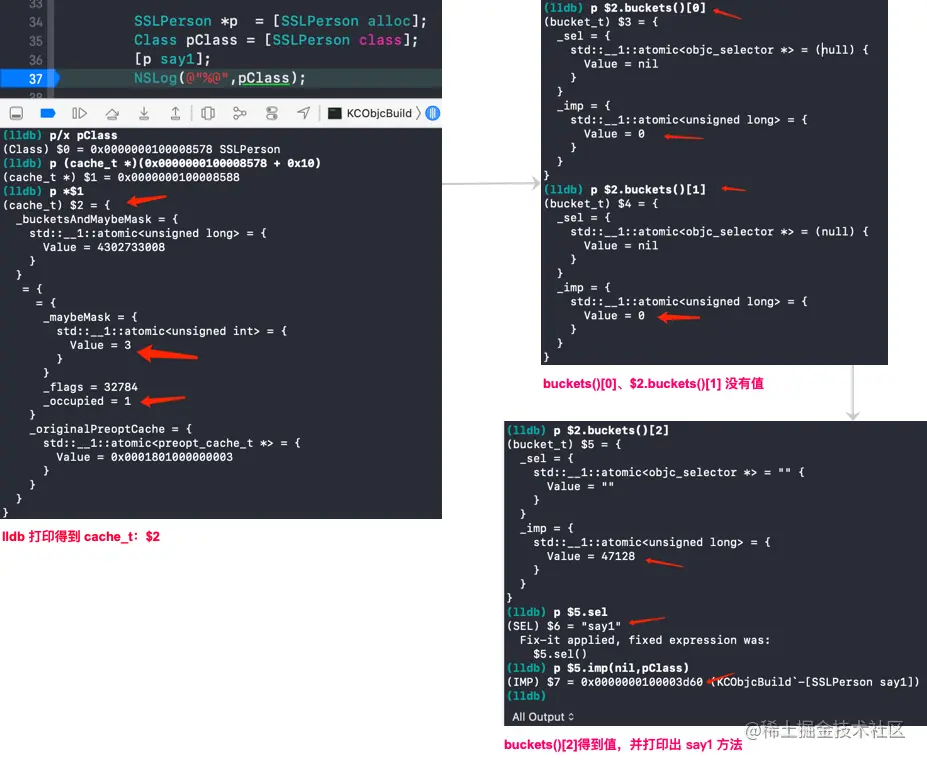

通过lldb打印cache中缓存的方法：

• 通过上面lldb调试，打印buckets()[2]得到了缓存方法say1；
• 但是buckets()[0]、buckets()[1]是空值；
• _maybeMask的值是3，_occupied的值是1。

为什么会有这样的结果呢，我们接下来继续调试。

三、脱离源码 分析

• 我们之前一直都是用lldb的方式来探索底层，接下来换一种方式来分析；
• 新的方式是：创建和底层源码一样的数据结构，来进行底层的探索分析。

仿照底层源码，创建数据结构

typedef uint32_t mask_t;

struct ssl_bucket_t {
    SEL _sel;
    IMP _imp;
};

struct ssl_cache_t {
    struct ssl_bucket_t *_buckets; // 8
    mask_t    _maybeMask; // 4
    uint16_t                   _flags;  // 2
    uint16_t                   _occupied; // 2
};

struct ssl_class_data_bits_t {
    uintptr_t bits;
};

struct ssl_objc_class {
    Class isa;
    Class superclass;
    struct ssl_cache_t cache;
    struct ssl_class_data_bits_t bits;
};

脱离源码 打印分析

添加下面的代码，用来打印_maybeMask、_occupied和方法缓存列表:

int main(int argc, const char * argv[]) {
    @autoreleasepool {

        SSLPerson *p = [SSLPerson alloc];
        Class pClass = p.class;

        struct ssl_objc_class *ssl_class = (__bridge struct ssl_objc_class *)(pClass);
        NSLog(@"%hu - %u",ssl_class->cache._occupied,ssl_class->cache._maybeMask);

        for (mask_t i = 0; i < ssl_class->cache._maybeMask; i++) {
            struct ssl_bucket_t bucket = ssl_class->cache._buckets[i];
            NSLog(@"%@ - %p",NSStringFromSelector(bucket._sel),bucket._imp);
        }
    }
    return 0;
}

下面打印测试几种情况：

1. 调用say1方法

• 打印结果
  • _maybeMask的值是3，_occupied的值是1。
  • 成功打印了say1方法。
• 为什么会有这样的结果呢，后面进行分析。

2. 调用say1、say2、say3、say4方法

• 打印结果
  • _maybeMask的值是7，_occupied的值是2。
  • 只打印了say4、say3两个方法。
• 为什么会有这样的结果呢，后面进行分析。

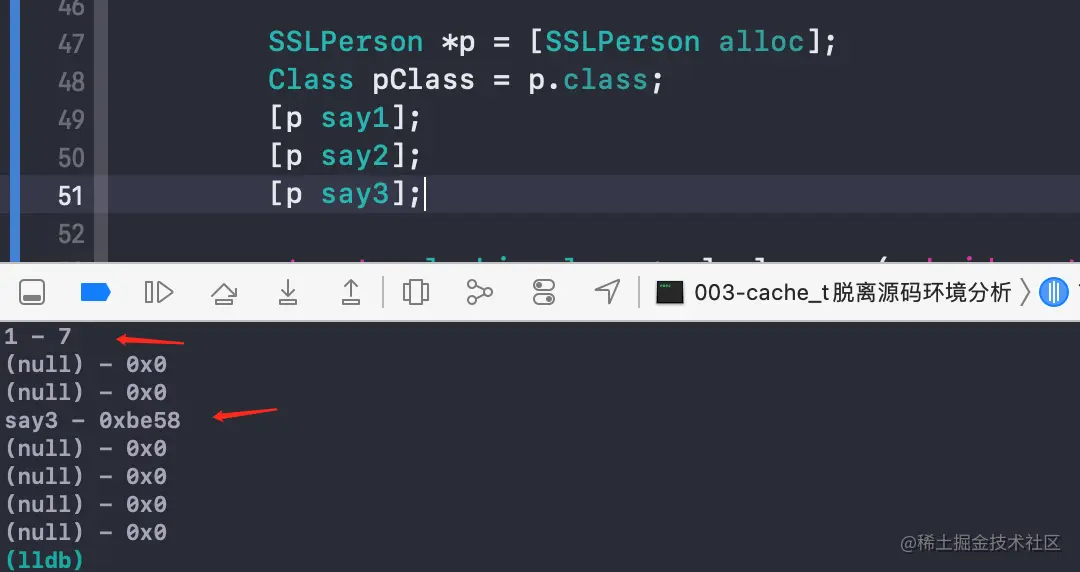

3. 调用say1、say2、say3

• 打印结果
  • _maybeMask的值是7，_occupied的值是1。
  • 只打印了say3方法。
• 为什么会有这样的结果呢，后面进行分析。

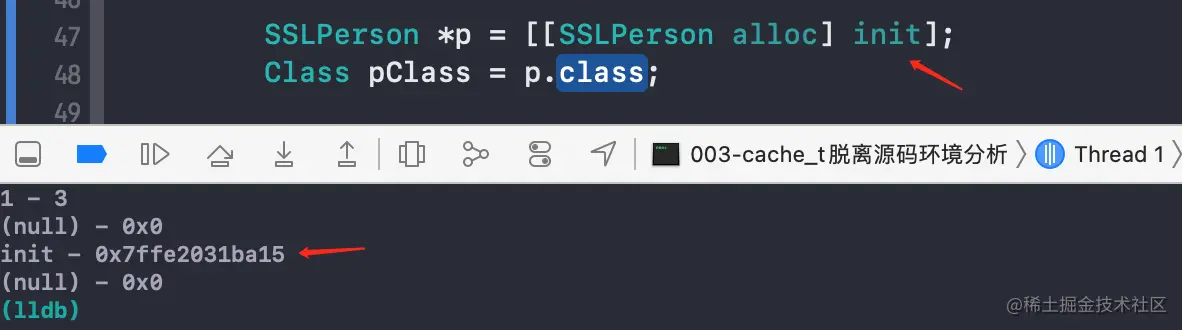

4. 初始化时调用init方法

• 打印结果
  • init方法是可以正常打印；
  • _maybeMask的值是3，_occupied的值是1。
• 结果分析
  • init是对象方法;
  • [SSLPerson alloc] = p，所以可以打印。

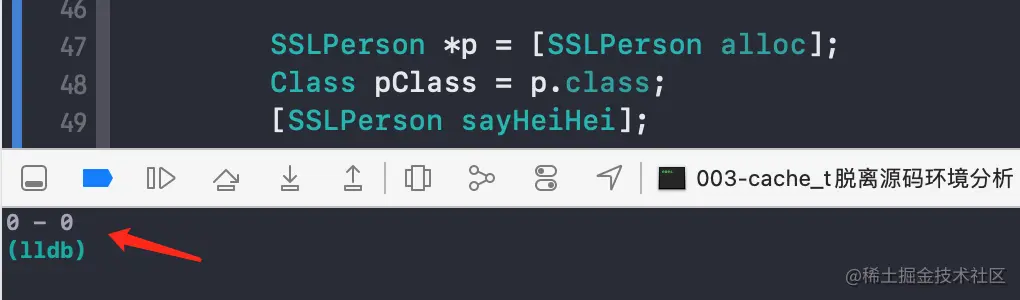

5. 调用+ (void)sayHeiHei类方法

• 打印结果
  • _maybeMask、_occupied的值都是0。
• 结果分析
  • 因为sayHeiHei是类方法，存储在元类中，我们打印类的缓存方法是找不到的。

为什么 脱离源码分析

• 这份代码可以跑在任何的工程中，不需要源码环境，非常的方便；
• lldb调试过程中，遇到问题要重新输出地址，重新跑一遍；
• 有的时候源码无法调试，也就没法lldb调试；
• 小规模取样，去除多余代码，可以对底层结构更加的清晰。

四、cache 底层原理分析

• _bucketsAndMaybeMask我们可以理解为uintptr_t类型，为8字节，存储这buckets和MaybeMask。
• 接下来去探索怎么得到这两个值，我们以插入为切入点进行分析，也就是写入数据的时候。

insert 函数解析

catch_t中找到insert()函数，和用到的相关函数：

void insert(SEL sel, IMP imp, id receiver);

void cache_t::insert(SEL sel, IMP imp, id receiver)
{
    ...
    mask_t newOccupied = occupied() + 1; // _occupied+1
    unsigned oldCapacity = capacity(), capacity = oldCapacity;
    if (slowpath(isConstantEmptyCache())) {
        // Cache is read-only. Replace it.
        if (!capacity) capacity = INIT_CACHE_SIZE;//4
        reallocate(oldCapacity, capacity, /* freeOld */false);
    }
    else if (fastpath(newOccupied + CACHE_END_MARKER <= cache_fill_ratio(capacity))) {
        // Cache is less than 3/4 or 7/8 full. Use it as-is.
    }
#if CACHE_ALLOW_FULL_UTILIZATION
    else if (capacity <= FULL_UTILIZATION_CACHE_SIZE && newOccupied + CACHE_END_MARKER <= capacity) {
        // Allow 100% cache utilization for small buckets. Use it as-is.
    }
#endif
    else {// 4*2 = 8
        capacity = capacity ? capacity * 2 : INIT_CACHE_SIZE;
        if (capacity > MAX_CACHE_SIZE) {
            capacity = MAX_CACHE_SIZE;
        }
        reallocate(oldCapacity, capacity, true);
    }

    bucket_t *b = buckets();
    mask_t m = capacity - 1; // 4-1=3
    mask_t begin = cache_hash(sel, m);
    mask_t i = begin;

    do {
        if (fastpath(b[i].sel() == 0)) {
            incrementOccupied();
            b[i].set<Atomic, Encoded>(b, sel, imp, cls());
            return;
        }
        if (b[i].sel() == sel) {
            // The entry was added to the cache by some other thread
            // before we grabbed the cacheUpdateLock.
            return;
        }
    } while (fastpath((i = cache_next(i, m)) != begin));
    bad_cache(receiver, (SEL)sel);
}

mask_t cache_t::occupied() const
{
    return _occupied;
}

struct bucket_t *cache_t::buckets() const
{
    uintptr_t addr = _bucketsAndMaybeMask.load(memory_order_relaxed);
    return (bucket_t *)(addr & bucketsMask);
}

static inline mask_t cache_next(mask_t i, mask_t mask) {
    return (i+1) & mask;
}

void cache_t::incrementOccupied()
{
    _occupied++;
}

static inline mask_t cache_fill_ratio(mask_t capacity) {
    return capacity * 3 / 4;
}

第一次插入方法时，进入insert函数：

• insert函数传了sel、imp、receiver三个参数；
• mask_t newOccupied = occupied() + 1;
  • mask_t是32位整形；
  • occupied()就是返回_occupied的值，因为是第一次进入所以函数值为0；
  • 所以第一次时newOccupied = 0 + 1 = 1;
• if (slowpath(isConstantEmptyCache()))()
  • 因为是第一次进入，没存过值，所以表达式为true，进入执行体。
• if (!capacity) capacity = INIT_CACHE_SIZE;
  • INIT_CACHE_SIZE的值为4，所以capacity = 4。
• reallocate(oldCapacity, capacity, /* freeOld */false);
  • 传入capacity为4，但是开辟了3字节空间；
  • 可下面查看reallocate函数的解析，再回来继续向下看。
• bucket_t *b = buckets();
  • 获取当前buckets容器；
• mask_t m = capacity - 1;
  • m = 4 - 1 = 3；
• mask_t begin = cache_hash(sel, m);
  • 有三个内存不知道存在哪儿里，通过cache_hash得到哈希地址，就是开始的存储的位置begin;
• 接下来do while循环
  • 无限去找，这个位置有了吗没有，cache_next()((i+1) & mask)去找下一个;
  • 进行再哈希，防止哈希冲突，直到不等于begin，开始插；
  • 因为是哈希，所以上面打印方法时，方法不是连续的。
• fastpath(b[i].sel() == 0)
  • 从来没有进来过，第一次，开始incrementOccupied()即_occupied++;，
  • 所以第一次打印occupied = 1；
• b[i].set<Atomic, Encoded>(b, sel, imp, cls());
  • 在合适的位置插入值；
• b[i].sel() == sel
  • 如果已经存在了就不插了；
• bad_cache(receiver, (SEL)sel);
  • 如果do while循环最终没有找到合适的位置，进行bad_cache。

第二次插入方法时，进入insert函数：

• mask_t newOccupied = occupied() + 1; // 1+1
  • newOccupied = 1 + 1 = 2；
• unsigned oldCapacity = capacity(), capacity = oldCapacity;
  • capacity = oldCapacity = mask() ? mask()+1 : 0; = 3 + 1 = 4；
• else if (fastpath(newOccupied + CACHE_END_MARKER <= cache_fill_ratio(capacity)))
  • cache_fill_ratio(capacity)：capacity的75%，所以值为3；
  • 如果超过75%会进行扩容；
  • 2 + 1 <= 3，表达式成立，执行体什么也没有做。
• 继续执行上面说过的插入操作，不再赘述。

第三次插入方法时，进入insert函数：

• mask_t newOccupied = occupied() + 1; // 2+1
  • newOccupied = 2 + 1 = 3；
• unsigned oldCapacity = capacity(), capacity = oldCapacity;
  • capacity = oldCapacity = mask() ? mask()+1 : 0; = 3 + 1 = 4；
• else if (fastpath(newOccupied + CACHE_END_MARKER <= cache_fill_ratio(capacity)))
  • cache_fill_ratio(capacity)：capacity的75%，所以值为3；
  • 3 + 1 <= 3，表达式不成立；
  • 超过了75%，所以走else进行扩容；
• capacity = capacity ? capacity * 2 : INIT_CACHE_SIZE;
  • 扩容策略是进行二倍扩容：capacity = 4 * 2 = 8；
• bucket_t *b = buckets();
  • 获取当前buckets容器；
• mask_t m = capacity - 1;
  • m = 8 - 1 = 7，所以前面打印的时候_maybeMask = 7；
• reallocate(oldCapacity, capacity, true);
  • oldCapacity为4、capacity为8；
  • 进行空间的重新开辟，因为传入了true，会将旧的空间清空；
  • 可下面查看reallocate函数的解析。
• 继续执行上面说过的插入操作，不再赘述。

reallocate 函数解析

reallocate()函数，和用到的相关函数

void cache_t::reallocate(mask_t oldCapacity, mask_t newCapacity, bool freeOld)
{
    bucket_t *oldBuckets = buckets();
    bucket_t *newBuckets = allocateBuckets(newCapacity);

    setBucketsAndMask(newBuckets, newCapacity - 1);

    if (freeOld) {
        collect_free(oldBuckets, oldCapacity);
    }
}

void cache_t::incrementOccupied()
{
    _occupied++;
}

void cache_t::collect_free(bucket_t *data, mask_t capacity)
{
#if CONFIG_USE_CACHE_LOCK
    cacheUpdateLock.assertLocked();
#else
    runtimeLock.assertLocked();
#endif

    if (PrintCaches) recordDeadCache(capacity);
    //  垃圾站回收不用细看
    _garbage_make_room ();
    garbage_byte_size += cache_t::bytesForCapacity(capacity);
    garbage_refs[garbage_count++] = data;
    cache_t::collectNolock(false);
}

void cache_t::collect_free(bucket_t *data, mask_t capacity)
{
#if CONFIG_USE_CACHE_LOCK
    cacheUpdateLock.assertLocked();
#else
    runtimeLock.assertLocked();
#endif

    if (PrintCaches) recordDeadCache(capacity);

    _garbage_make_room ();
    garbage_byte_size += cache_t::bytesForCapacity(capacity);
    garbage_refs[garbage_count++] = data;
    cache_t::collectNolock(false);
}

第一次插入方法时，进入reallocate函数：

• reallocate(oldCapacity, newCapacity, /* freeOld */false);
  • oldCapacity：旧的内存空间，第一次为0；
  • newCapacity：新的内存空间，第一次为4；
  • freeOld：是否回收旧的内存空间，第一次为false不回收，因为没得回收。
• bucket_t *newBuckets = allocateBuckets(newCapacity);
  • 给Buckets赋值，开辟新的容器4个内存空间；
• setBucketsAndMask(newBuckets, newCapacity - 1);
  • 给Buckets和mask赋值；
  • 注意：开辟了4个内存，但是给mask赋值是4 - 1。
  • 可下面查看setBucketsAndMask函数的解析。

第一次扩容进入时，进入reallocate函数：

• reallocate(oldCapacity, newCapacity, /* freeOld */false);
  • oldCapacity：旧的内存空间为4；
  • newCapacity：新的内存空间为8；
  • freeOld：是否回收旧的内存空间，第一次为false不回收；
• bucket_t *newBuckets = allocateBuckets(newCapacity);
  • 给Buckets赋值，开辟新的容器8个内存空间；
• setBucketsAndMask(newBuckets, newCapacity - 1);
  • 给Buckets和mask赋值；
  • 注意：开辟了8个内存，但是给mask赋值是8 - 1。
  • 可下面查看setBucketsAndMask函数的解析。
• if (freeOld)
  • 扩容时为true，第一次时为false；
  • 这次扩容为true，所以走执行体代码。
• collect_free(oldBuckets, oldCapacity);
  • 清空oldBuckets、oldCapacity；
  • 所以扩容后say1和say2没有打印；

为什么不把之前的say1、say2拿过来呢？

• 之前已经开辟好的内存空间不能修改了，没办法直接追加；
• 如果想把之前内存的数据都赋值到新的内存，消耗性能，缓存数据也会越积越多；
• 方法越新越好，新方法更重要。

setBucketsAndMask 函数解析

void cache_t::setBucketsAndMask(struct bucket_t *newBuckets, mask_t newMask)
{
    #ifdef __arm__
    // ensure other threads see buckets contents before buckets pointer
    mega_barrier();

    _bucketsAndMaybeMask.store((uintptr_t)newBuckets, memory_order_relaxed);

    // ensure other threads see new buckets before new mask
    mega_barrier();

    _maybeMask.store(newMask, memory_order_relaxed);
    _occupied = 0;
#elif __x86_64__ || i386
    // ensure other threads see buckets contents before buckets pointer
    _bucketsAndMaybeMask.store((uintptr_t)newBuckets, memory_order_release);

    // ensure other threads see new buckets before new mask
    _maybeMask.store(newMask, memory_order_release);
    _occupied = 0;
#else
#error Don't know how to do setBucketsAndMask on this architecture.
#endif
}

第一次插入方法时，进入setBucketsAndMask函数：

• setBucketsAndMask(newBuckets, /* newMask */newCapacity - 1);
  • newBuckets：struct bucket_t *类型，是新的容器；
  • newMask：值为4 - 1 = 3，是内存大小 - 1；
• _bucketsAndMaybeMask.store((uintptr_t)newBuckets, memory_order_release);
  • 开始存储，将newBuckets存储在_bucketsAndMaybeMask指针地址里面；
  • buckets的结构是一个哈希表，_bucketsAndMaybeMask中存储这buckets的首地址。
• _maybeMask.store(newMask, memory_order_release);
  • 将newMask存储在_maybeMask中；
• _occupied = 0;
  • 因为是新的容器，没有缓存，所以_occupied = 0；

哈希函数 解析

哈希相关函数：

static inline mask_t cache_hash(SEL sel, mask_t mask)
{
    uintptr_t value = (uintptr_t)sel;
#if CONFIG_USE_PREOPT_CACHES
    value ^= value >> 7;
#endif
    return (mask_t)(value & mask);
}

总结

bucket_t数据结构

• sel方法编号，用来找到imp；
• imp函数指针地址，用来找到函数的实现。

cache_t数据结构

• _bucketsAndMaybeMask
  • 方法缓存列表buckets，以hash 表的形式存在；
  • buckets的首地址，存储在_bucketsAndMaybeMask中。
• _maybeMask
  • 记录buckets的内存空间个数，实际为内存空间个数 - 1。
• _occupied
  • 记录buckets中缓存的方法个数。
• _flags
  • 源码中暂时没注意到。

如果帮助到了您，点个👍再走吧😄。
