WebGL texture 贴图 采样计算方式 mipmap计算方式

zhuanlan.zhihu.com/p/144332091

纹理过小

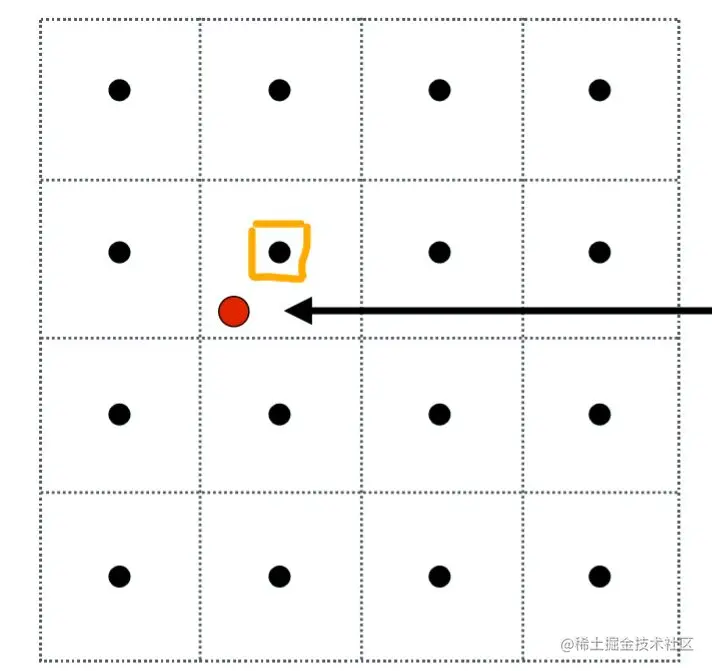

• 直接采取最近的点是不合理的

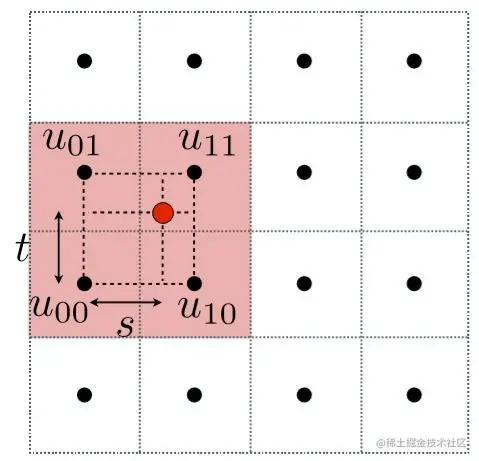

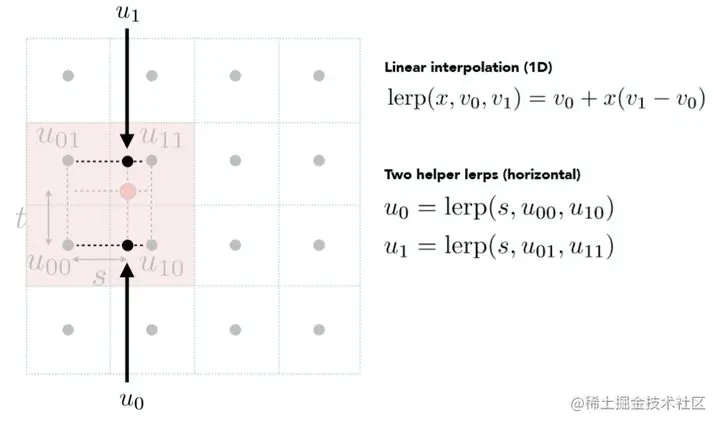

• 解决方案:双线性过滤（Bilinear Filtering)

•

•

•

•

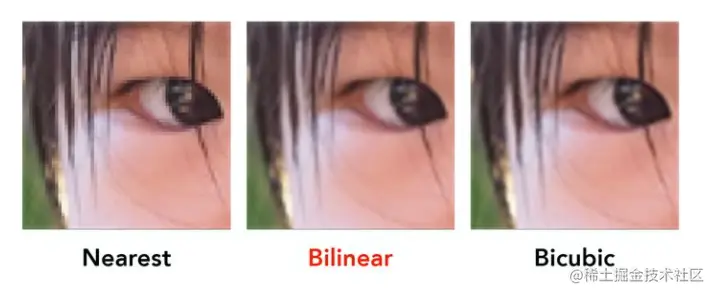

• 双三次插值(Bicubic),是利用三次方程来进行两次插值，效果可能更好，但是计算速度很低

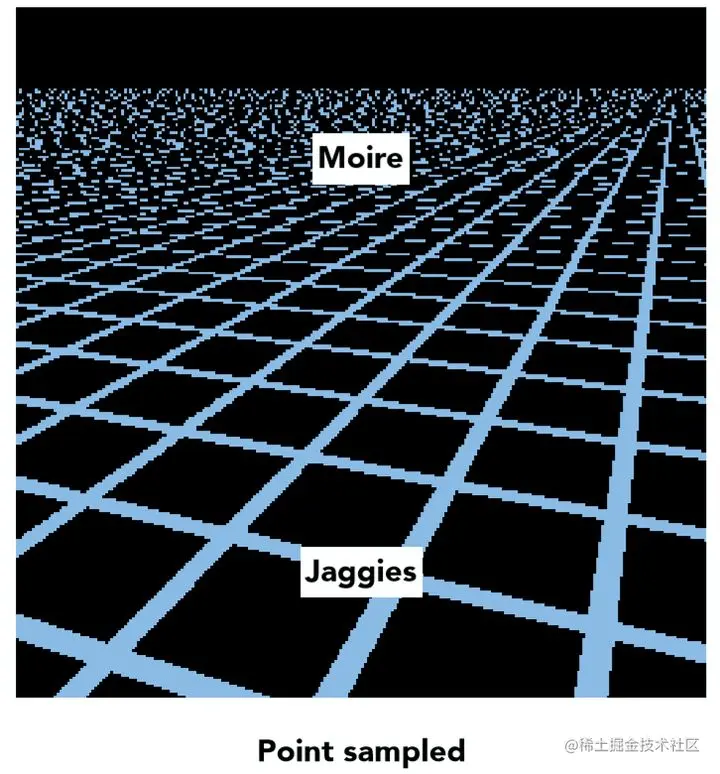

纹理过大

• 直接用大的像素块是不合理的
• 解决方案:多级渐远纹理（Mipmap） 各向异性过滤Mipmap

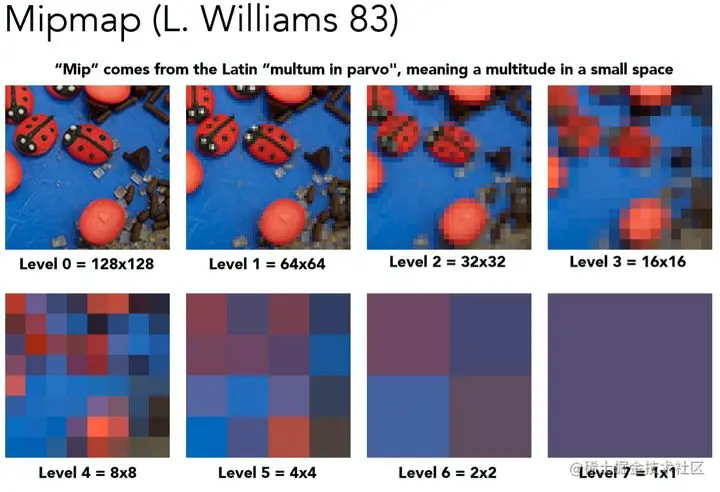

• 随着level的提升，每提升一级将4个相邻像素点求均值合为一个像素点
• 那么如何去确定使用哪个level的texture呢？利用屏幕像素的相邻像素点估算footprint大小再确定level
•

tex2D(sampler2D tex, float2 uv)
{
    float dx=ddx(uv);
    float dy=ddy(uv);
    // texSize.xy为纹理tex的纹素大小
    // texSize.xy=1.0/float2(texWidth,texHeight)
    float px = texSize.x * dx;
    float py = texSize.y * dy;
    float lod = 0.5 * log2(max(dot(px, px), dot(py, py)));
    uv.w= lod;
    return tex2Dlod(tex, uv);
}

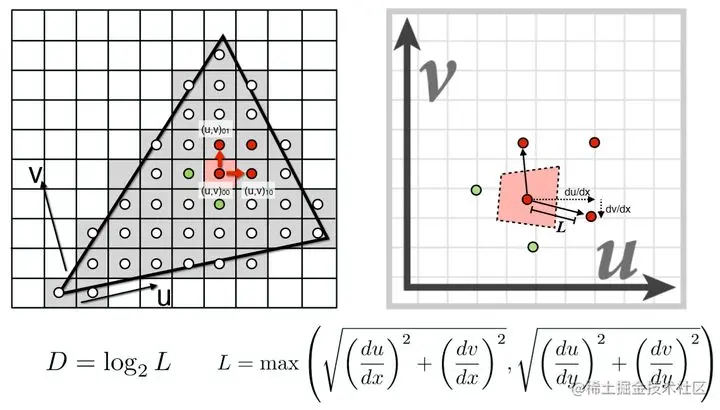

在屏幕空间中取当前像素点的右方和上方的两个相邻像素点(4个全取也可以)，分别查询得到这3个点对应在Texture space的坐标，计算出当前像素点与右方像素点和上方像素点在Texture space的距离，二者取最大值，计算公式如图中所示，那么level D就是这个距离的log2值 (D = log2L) ! 这不难理解，读者可以具体取几个例子比如L = 1，L = 2，L = 4，看看是否符合这样的计算即可。

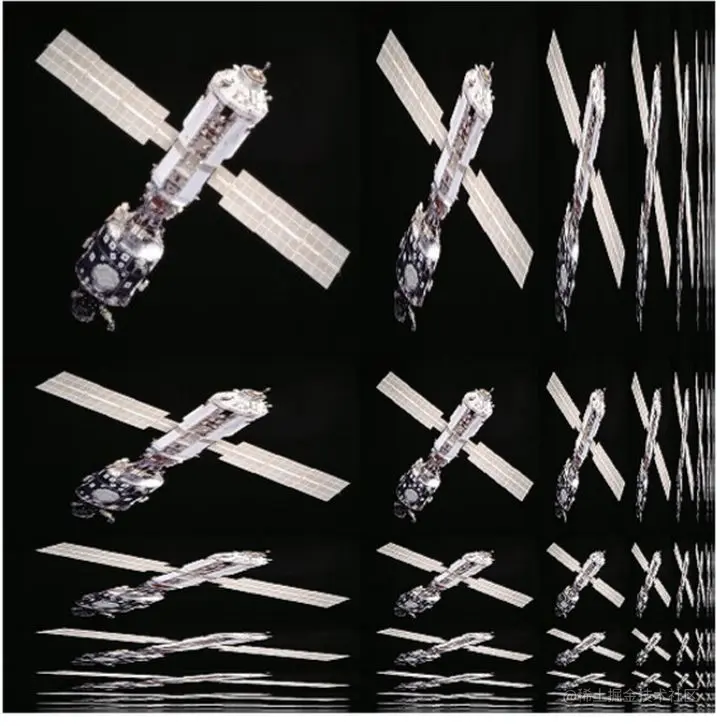

纹理过大 各向异性Mipmap

• 它只能针对正方形纹理进行Mip分层
• 可以看出不同screen space的像素点所对应的footprint是不同的，有长方形，甚至是不规则图形，那么针对这种情况，有的所需要的是仅仅是水平方向的高level，有的需要的仅仅是竖直方向上的高level，因此这也就启发了各向异性的过滤:

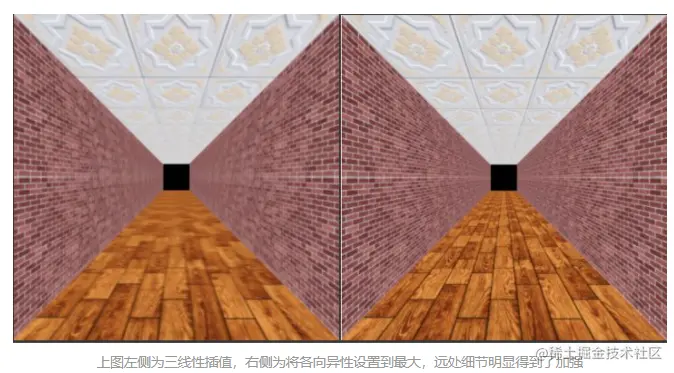

• 「各项异性过滤」的特性，例如OpenGL中可以通过 GL_TEXTURE_MAX_ANISOTROPY_EXT 来设置纹理中各项异性过滤的数值。
