移动GPU渲染原理的流派——IMR、TBR及TBDR

参考一 省带宽、耗电小，腾讯游戏学院专家解析手游渲染架构 - GameRes游资网 后处理效率问题和Tile-Based GPU - 知乎 (zhihu.com) (16条消息) [引擎开发] 深入GPU和渲染优化（基础篇）(ง •̀•́)ง-CSDN博客

IMR(Immediate Mode Rendering) 立即渲染

• 控制模块PD过程
  • IMR模式的第一个阶段是Vertex Processing，这个环节包括从DRAM/System Memory取Vertex Indices
• 计算模块PE过程
  • 然后根据Vertex Indices去Vertex Buffer取相应的属性
  • 取Indices/Vertex Attributes的阶段都会有L2 Cache在工作，表示如果顶点短时间内被share多次，则可以通过cache命中减少加载时间。
• 计算模块SM
  • 加载完顶点数据后，Vertex Shader将会被加载到SM的Instruction Cache，紧接着就是VS在SM的执行。
• 计算模块PE过程
  • VS执行完毕后，PE内的固定单元会执行顶点剔除来剔除一些视口外的三角形，背面剔除也在这个阶段发生。
• 计算模块Raster过程
  • 接下来，由Raster对三角形进行光栅化，光栅化完毕的像素将会被打包成warp，经过XBAR重新流入SM（可能是同一个SM，也可能是不同的SM）。
• 计算模块PE过程
  • 重新进入SM的每个pixel会根据其重心坐标，使用PE内的固定单元进行属性插值，从而得到depth，varying attributes等信息。
• 输出模块CROP ZROP
  • early-Z
    • 对于通过early-Z test的像素，在SM内执行pixel shader。
  • Alpha Test
    • 对于没有Alpha Test的pixel quad，由ZROP对其执行early-Z test。
    • 对于开启Alpha Test的像素，由ZROP对其进行late-Z test，并根据结果决定是否更新FrameBuffer相应位置的颜色和深度值。
      • 若需要更新，则ZROP根据depth test的设置更新z buffer，CROP根据blend的设置去更新color buffer。
  • 注意，IMR的整个流程中，三角形是可以以Stream的形式逐步提交给管线的，先提交的三角形也不需要去等待同一个Render Target上的其他三角形。
• IMR是所有Desktop GPU的标配，因为Desktop GPU相较于Mobile GPU，有更多的带宽用于读写，有专用供电接口，也不受限于芯片发热的问题。IMR架构的好处是设计上会相对来说比较清晰简明，并且整个管线是连续的，draw call之间不需要互相等待，有利于最大化吞吐量。对于Mobile GPU来说，只有NV的Tegra系列是基于IMR的。

TBR（Tile Based Rendering）

• TBR架构的GPU会把整个逻辑渲染管线打断成两个阶段：

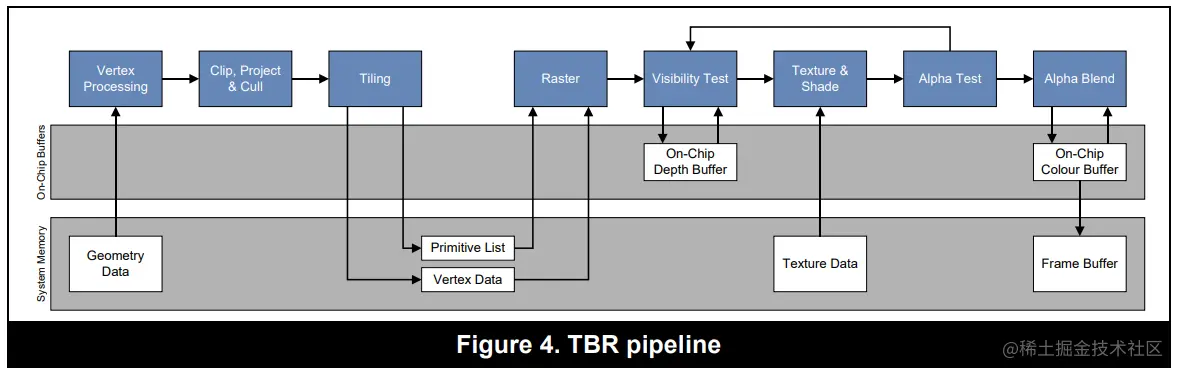

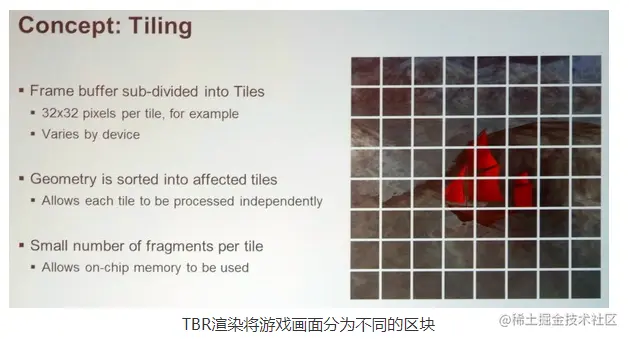

• 第一阶段和IMR类似，它负责顶点处理的工作，不同的是在每个三角形执行完他们的VS之后，还会执行一个称之为Binning Pass[18]的阶段，这个阶段把framebuffer切分成若干个小块（Tiles/Bins），根据每个三角形在framebuffer上的空间位置，把它的引用写到受它影响的那些Tiles里面，同时由VS计算出来的用于光栅化和属性插值的数据，则写入另一个数组（我们可以认为图中Primitive List就是我们说的一个固定长度数组，其长度依赖于framebuffer划分出的tile的数量，数组的每个元素可以认为是一个linked list，存的是和当前tile相交的所有三角形的指针，而这个指针指向的数据，就是图中的Vertex Data，里面有VS算出的pos和varying变量等数据）。在Bining Pass阶段，Primitive List和Vertex Data的数据会被写回到System Memory里。

Tips：TBR的管线会等待同一个framebuffer上所有的三角形的第一阶段都完成后，才会进入到第二阶段，这就表示，你应该尽可能的少切换framebuffer，让同一个framebuffer的所有三角形全部绘制完毕再去切换

第二阶段负责像素着色，这一阶段将会以Tile为单位去执行（而非整个framebuffer） ，每次Raster会从Primitive List里面取出一个tile的三角形列表，然后根据列表对当前tile的所有三角形进行光栅化以及顶点属性的插值。后面的阶段TBR和IMR基本是一致的，唯一区别在于，由于Tile是比较小的，因此每个Tile的color buffer/depth buffer是存储在一个on chip memory上，所以整个着色包括z test的过程，都是发生在on chip memory上，直到整个tile都处理完毕后，最终结果才会被写回System Memory。

Tips：TBR的优化实际上是利用缓存的局部性原理。

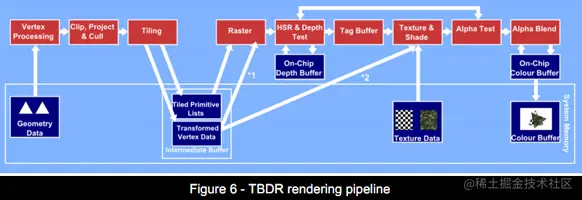

TBDR（Tile Based Deferred Rendering）延迟渲染

• 使用的是延迟渲染（Deferred Rendering）
• HSR（Hidden Surface Removal，隐藏面消除）等进一步减少了不需要渲染的过程
