第一篇主要讲图形渲染中三种坐标系的变换，以及线条插值绘制，这是光栅化最基础的概念，第二篇继续深入，讲三角形内部插值和前后遮挡如何实现，即Z-buffering。另外补充一个重要的概念，MSAA(Multi-Sampling AA)(多重采样抗锯齿)。
目录：
1.实现效果
看起来很简单的事情，要完全理解对初学者而言得下点功夫。
2.核心概念
先说Z-buffering，锯齿稍难点放后面讲
2.1 Z-buffering原理

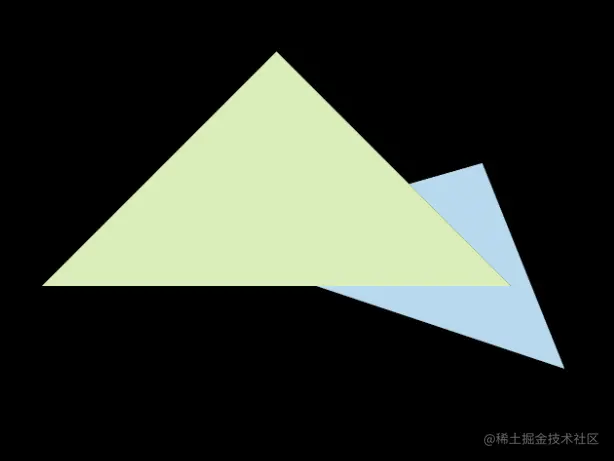

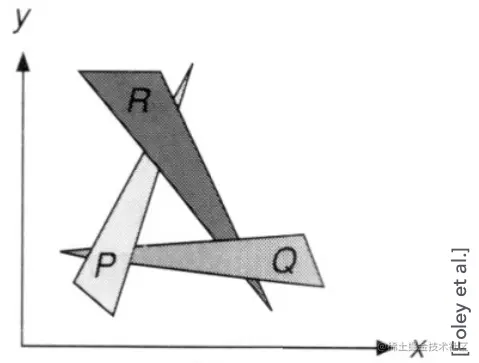

多个物体同时出现在场景中，最终显示在屏幕上只有一个平面，一定是前面的挡住后面的，跟画画一样，先画后面的草地和山，再画前面的小树。
渲染过程有点区别的是，真正把一帧数据绘制到屏幕之前，这帧数据已经融合好了，已经剔除掉了后面的数据，最后一次性绘制到屏幕上。不是像画画一样一帧帧的往屏幕上叠加。
实现“剔除”，只保留最前面的场景的数据，就叫Z-buffering处理。假如屏幕分辨率为1280 * 720，那么用同等大小内存来记录1280*720个点的Z坐标，不断更新。
在这里Z坐标正方向指向屏幕外，Z坐标越大，离屏幕越近。实际上不同的图形渲染API中，坐标系不一定相同。
Android中，surfaceflinger将多个view最后合成一张图，就是做了类似Z-buffering的事。
2.2三角形插值
三角形有很多特性，非常适合作为渲染的最小单位，如：
- 各顶点/各边在同一平面上
- 内部的点很好定义
- 三角形内的顶点之间插值容易实现(质心插值)
当然，其他几何形状也可以作为最小单位，三角形比较常见。

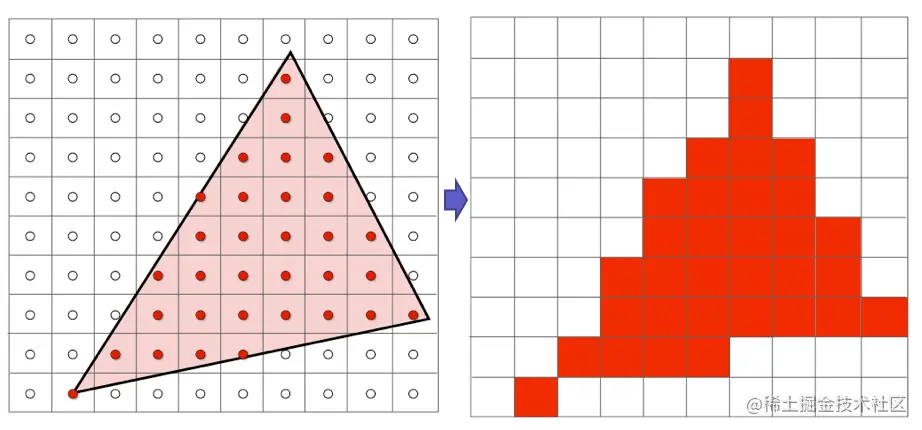

一个连续的形状如何绘制到离散的像素上呢？

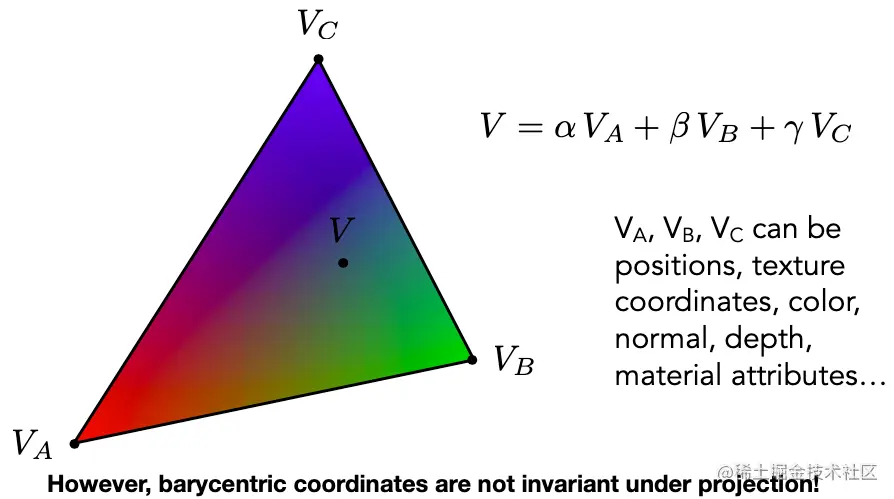

基于线性插值，根据顶点的属性(如颜色、z坐标)，可以对三角形内部的任一点做线性插值
这里不推导线性/双线性插值的算法实现，原理不复杂，推导略啰嗦。

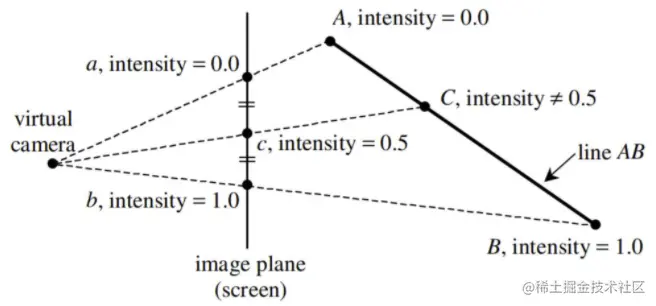

需要注意的是：经过投影变换后对z坐标做插值，并不准确，因为投影变换是非线性的，求出来的三个系数不能直接用来做插值，需要校正。后面的代码实现是近似处理，以简化复杂度
参考透视矫正插值[1]
2.3MSAA抗锯齿

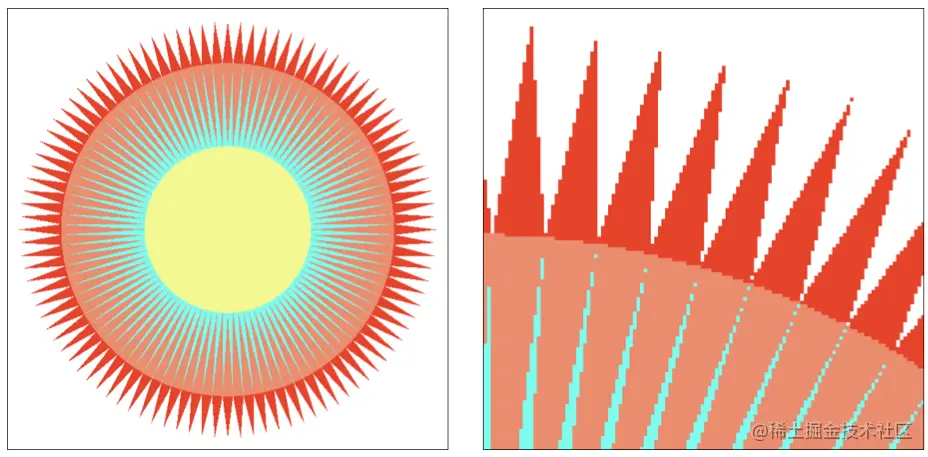

因为屏幕像素的离散化，斜边的几何线条很容易形成锯齿状，分辨率越低越明显.
如何处理锯齿呢？ 两种思路：
- 一是图片采样的足够密，分辨率足够高
- 超采样 用大分辨率的方式处理图片，会占用更多的内存，消耗更多的处理资源，并不是经济的做法。超采样是一种很好的妥协。

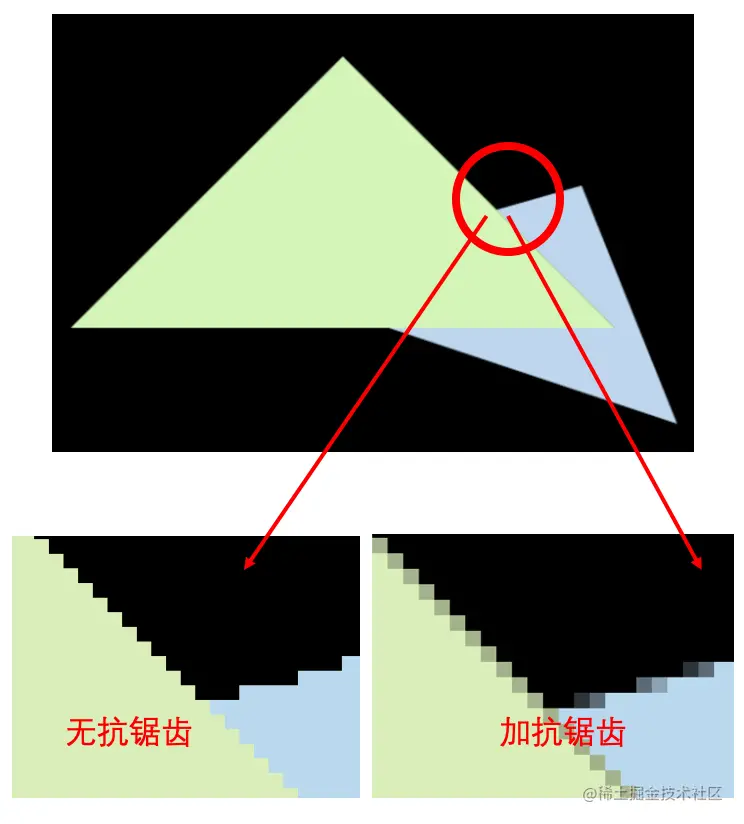

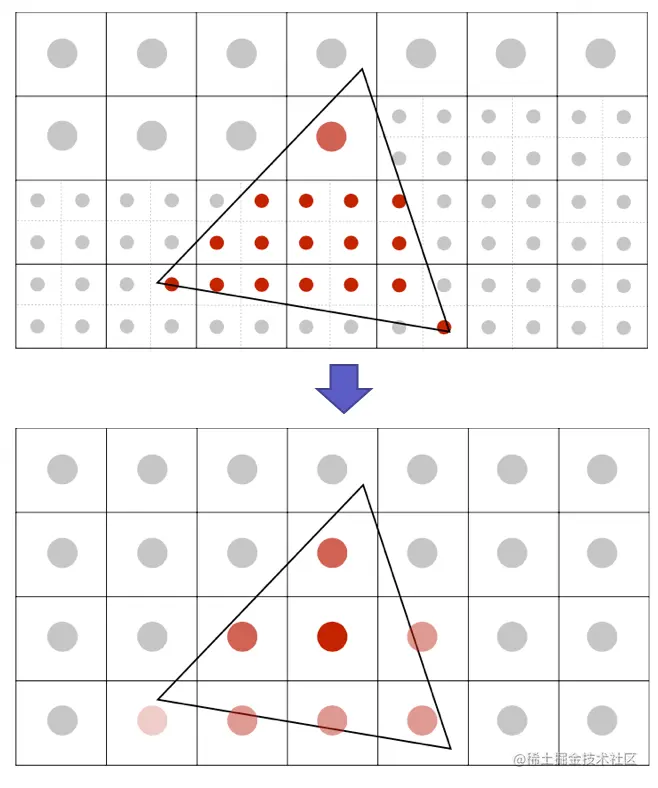

超采样原理：假设每个像素是正方形，里面均匀的分布四个小点(实际上只有一个点)，各占1/4权重，假如一个像素中有三个小点在图形中，那么这个红色的点只显示3/4的强度。
用颜色强度很好的处理了边界，模棱两可的像素点看起来颜色淡一点，模拟了边界的效果。
3.核心代码说明
工程的大部分代码和第一篇代码差不多，关注两段代码，判断点是否在三角形内、插值与超采样.
3.1判断像素点是否在三角形内
用叉乘的方式判断一个点是否在三角形内。线性代数的基础知识，原理很简单，不做赘述.
代码有很多版本，有的是把叉乘用代码实现，略显的啰嗦，下面的代码直接用向量库里叉乘的方法。
static bool insideTriangle(float x, float y, const Vector3f* _v)
{
Vector3f P(x+0.5f,y+0.5f,1.0f);
const Vector3f& A = _v[0];
const Vector3f& B = _v[1];
const Vector3f& C = _v[2];
Vector3f AB = B - A;
Vector3f BC = C - B;
Vector3f CA = A - C;
Vector3f AP = P - A;
Vector3f BP = P - B;
Vector3f CP = P - C;
float z1 = AB.cross(AP).z();
float z2 = BC.cross(BP).z();
float z3 = CA.cross(CP).z();
return (z1 > 0 && z2 >0 && z3 > 0) || (z1 < 0 && z2 <0 && z3 < 0);
}
draw方法处理投影变换，第一篇已经详细讲过了，处理完点的坐标变换后，调用rasterize_triangle()方法进行三角形光栅化
void rst::rasterizer::draw(pos_buf_id pos_buffer, ind_buf_id ind_buffer, col_buf_id col_buffer, Primitive type)
{
....
...
rasterize_triangle(t);
}
3.2 三角形内部插值 & MSAA实现
三角形光栅化，最核心的代码片段，重要的地方都有注释
//Screen space rasterization
void rst::rasterizer::rasterize_triangle(const Triangle& t) {
// 三角形三个点转成4维向量，增加了w维度
auto v = t.toVector4();
// 求包围三角形的最小四边形，这样仅处理四边形即可
// v是一个二维数组，有三个向量，每个向量的四分量为x y z w
float min_x = std::min(v[0][0], std::min(v[1][0], v[2][0]));
float max_x = std::max(v[0][0], std::max(v[1][0], v[2][0]));
float min_y = std::min(v[0][1], std::min(v[1][1], v[2][1]));
float max_y = std::max(v[0][1], std::max(v[1][1], v[2][1]));
min_x = (int)std::floor(min_x);
max_x = (int)std::ceil(max_x);
min_y = (int)std::floor(min_y);
max_y = (int)std::ceil(max_y);
// 控制是否打开MSAA抗锯齿
bool MSAA = false;
//MSAA 4X
if (MSAA) {
// 格子里的细分四个小点坐标
std::vector<Eigen::Vector2f> pos
{
{0.25,0.25},
{0.75,0.25},
{0.25,0.75},
{0.75,0.75},
};
for (int x = min_x; x <= max_x; x++) {
for (int y = min_y; y <= max_y; y++) {
// 记录最小深度
float minDepth = FLT_MAX;
// 四个小点中落入三角形中的点的个数
int count = 0;
// 对四个小点坐标进行判断
for (int i = 0; i < 4; i++) {
// 小点是否在三角形内
if (insideTriangle((float)x + pos[i][0], (float)y + pos[i][1], t.v)) {
// 如果在，对深度z进行插值
auto tup = computeBarycentric2D((float)x + pos[i][0], (float)y + pos[i][1], t.v);
float alpha;
float beta;
float gamma;
// std::tie表示打散tup到 alpha beta gamma三个分量
std::tie(alpha, beta, gamma) = tup;
// reciprocal 倒数
float w_reciprocal = 1.0 / (alpha / v[0].w() + beta / v[1].w() + gamma / v[2].w());
// 按照三角形三个点的权重，对当前点插值，求出z值,注意，这里的reciprocal用的有点莫名其妙，先不用管
// 而且alpha beta gamma用起来是需要矫正的
// 此处留个疑问：为什么不能在投影变换时，求出每个点的z坐标映射值呢？
float z_interpolated = alpha * v[0].z() / v[0].w() + beta * v[1].z() / v[1].w() + gamma * v[2].z() / v[2].w();
z_interpolated *= w_reciprocal;
// 求出当前点中四个小点对应的深度，以代表当前点的z值，用来和其他点的z做对比
minDepth = std::min(minDepth, z_interpolated);
// 包含一个点count +1
count++;
}
}
if (count != 0) {
if (depth_buf[get_index(x, y)] > minDepth) {
// 简单的对color/4也可以，处理的比较粗糙。
// 注意getColor其实就只用了一个值，三角形三个点的颜色相同
// 这里还考虑了当前缓冲里面存贮的颜色值
Vector3f color = t.getColor()*count/4 + (4-count)*frame_buf[get_index(x,y)]/4;
Vector3f point(3);
point << (float)x, (float)y, minDepth;
// 替换深度
depth_buf[get_index(x, y)] = minDepth;
// 修改颜色
set_pixel(point, color);
}
}
}
}
}
else {
// 不考虑MSAA抗锯齿，就比较简单了，不做赘述
for (int x = min_x; x <= max_x; x++) {
for (int y = min_y; y <= max_y; y++) {
if (insideTriangle((float)x + 0.5, (float)y + 0.5, t.v)) {
auto tup = computeBarycentric2D((float)x + 0.5, (float)y + 0.5, t.v);
float alpha;
float beta;
float gamma;
std::tie(alpha, beta, gamma) = tup;
float w_reciprocal = 1.0 / (alpha / v[0].w() + beta / v[1].w() + gamma / v[2].w());
float z_interpolated = alpha * v[0].z() / v[0].w() + beta * v[1].z() / v[1].w() + gamma * v[2].z() / v[2].w();
z_interpolated *= w_reciprocal;
if (depth_buf[get_index(x, y)] > z_interpolated) {
Vector3f color = t.getColor();
Vector3f point(3);
point << (float)x, (float)y, z_interpolated;
depth_buf[get_index(x, y)] = z_interpolated;
set_pixel(point, color);
}
}
}
}
}
}
3.3编译运行
cd build
make -j4
./Rasterizer image01.png
// filename = std::string(argv[1]);可以读取到命令行的参数，记录要保存的图片名
//argv[i]第一个参数为./Rasterizer
// 第二个参数为 image01.png，保存图片，不带参数渲染到屏幕上
4.结束语
文中的大部分图片和公式引用自“闫令琪-现代图形学”
下一篇讲光线追踪，是图形渲染里比较难的一部分。
