y4m格式解析

YUV4MPEG2格式

• 文件扩展名：.y4m
• 格式样例：samples.mplayerhq.hu/yuv4mpeg2/

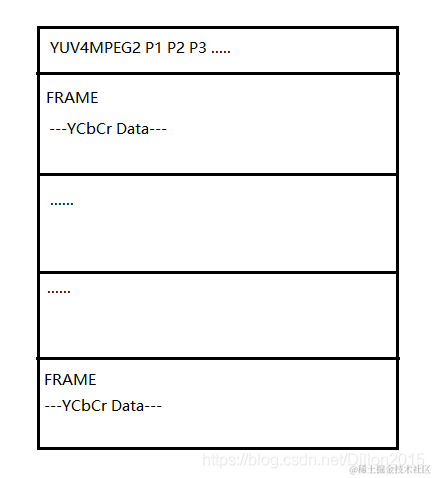

YUV4MPEG2格式是一种未压缩的视频文件格式，由文件头和各个帧的数据组成，每帧数据是YCbCr420,YCbCr422或YCbCr444格式。下图是y4m格式文件的结构。

数据格式

文件头： 文件头是以明文形式存储的，前10个字节为固定的"YUV4MPEG2 "第十个字节为空格（ASCII 0x20）。紧接着是各个参数，以空格分割(ASCII 0x20)。然后文件头尾部是一个换行(ASCII 0x0A)。

文件头的参数如下：

• 帧宽：'W'后跟明文整数，如'W720'表示帧宽为720

• 帧高：'H'后跟明文整数，如'H480'表示帧高为480

• 帧率：'F'后跟以':'分隔的两个明文整数

  • 'F30:1' = 30fps
  • 'F25:1' = 25 FPS (PAL/SECAM standard)
  • 'F24:1' = 24 FPS (Film)
  • 'F30000:1001' = 29.97 FPS (NTSC standard)
  • 'F24000:1001' = 23.976 FPS (Film transferred to NTSC)

• 交错方式：'I'后跟一个单字符

  • 'Ip' = Progressive
  • 'It' = Top field first
  • 'Ib' = Bottom field first
  • 'Im' = Mixed modes (detailed in FRAME headers)

• 参数'A'：表示像素宽高比（注意不是图像宽高比）

  • 'A0:0' = unknown
  • 'A1:1' = square pixels
  • 'A4:3' = NTSC-SVCD (480x480 stretched to 4:3 screen)
  • 'A4:5' = NTSC-DVD narrow-screen (720x480 compressed to a 4:3 display)
  • 'A32:27' = NTSC-DVD wide-screen (720x480 stretched to a 16:9 display)

• 参数'C'：颜色空间

  • 'C420jpeg' = 4:2:0 with biaxially-displaced chroma planes
  • 'C420paldv' = 4:2:0 with vertically-displaced chroma planes
  • 'C420' = 4:2:0 with coincident chroma planes
  • 'C422' = 4:2:2
  • 'C444' = 4:4:4

• 参数'X'：被忽略，不处理

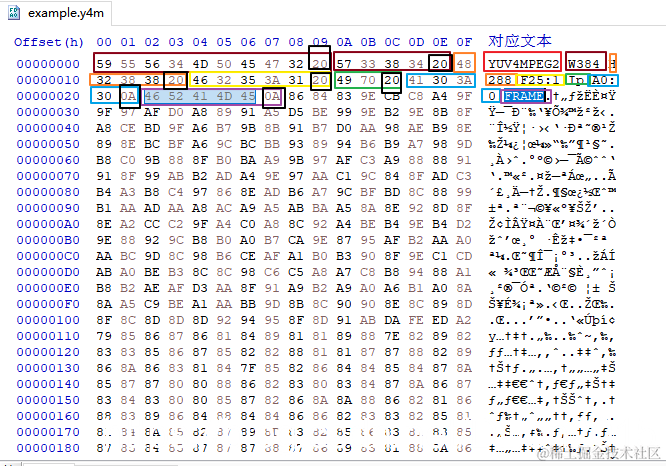

下图是一个y4m视频的格式信息。

Reference

• wiki.multimedia.cx/index.php/Y…
