直接用两个例子作为模板说明：

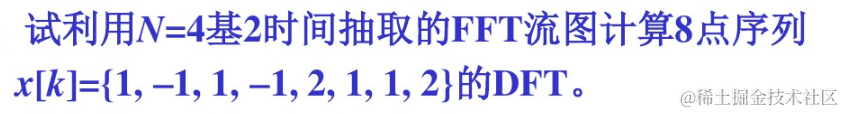

利用基2时间抽取的FFT流图计算序列的DFT
1、按照序列x[k]序号的偶奇分解为x[k]和x2[k]，即x1[k]={1,1,2,1}, x2[k]={-1,-1,1,2}
2、画出信号流图并同时进行计算

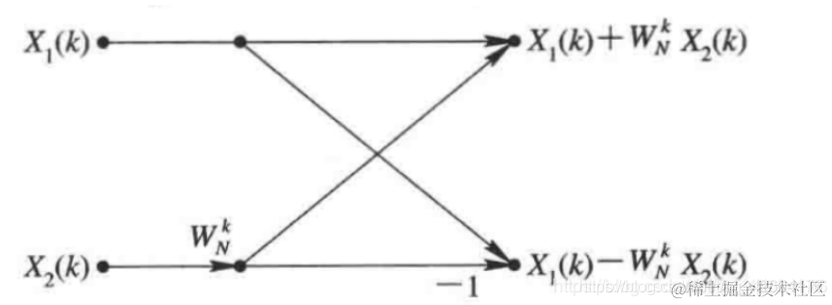

计算的时候需要参考基本蝶形单元：
关键在于 (WN) k 的计算：

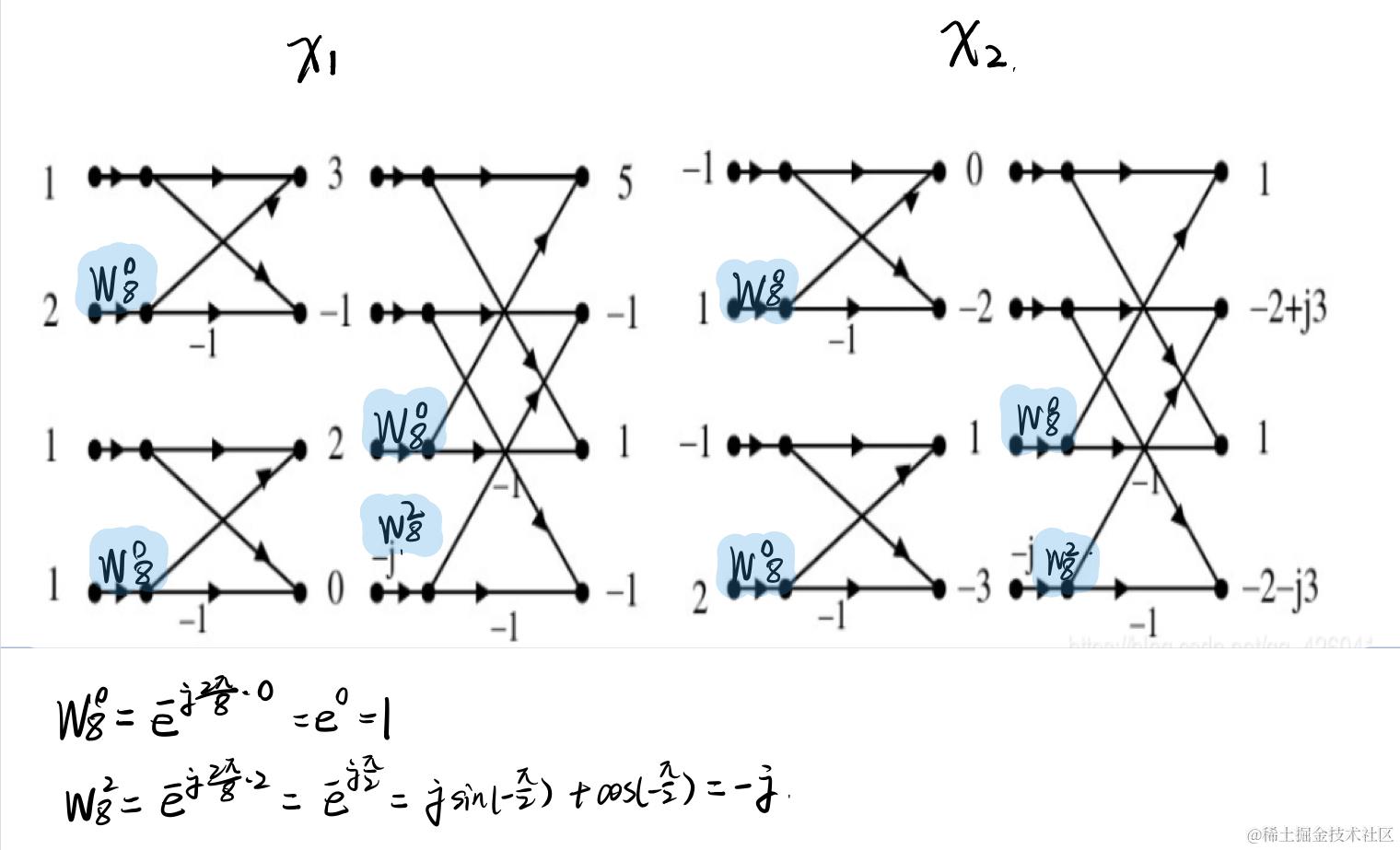

详细计算过程：
参考链接：wenku.baidu.com/view/cd6a2f…

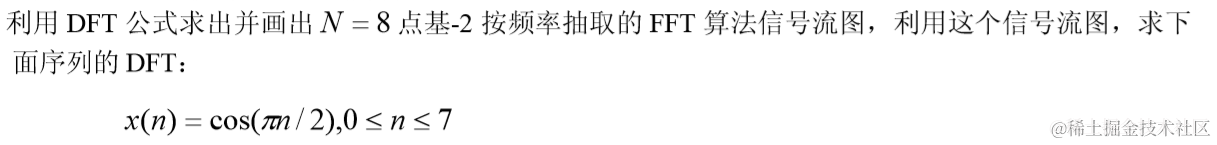

利用基2频率抽取的FFT流图计算序列的DFT

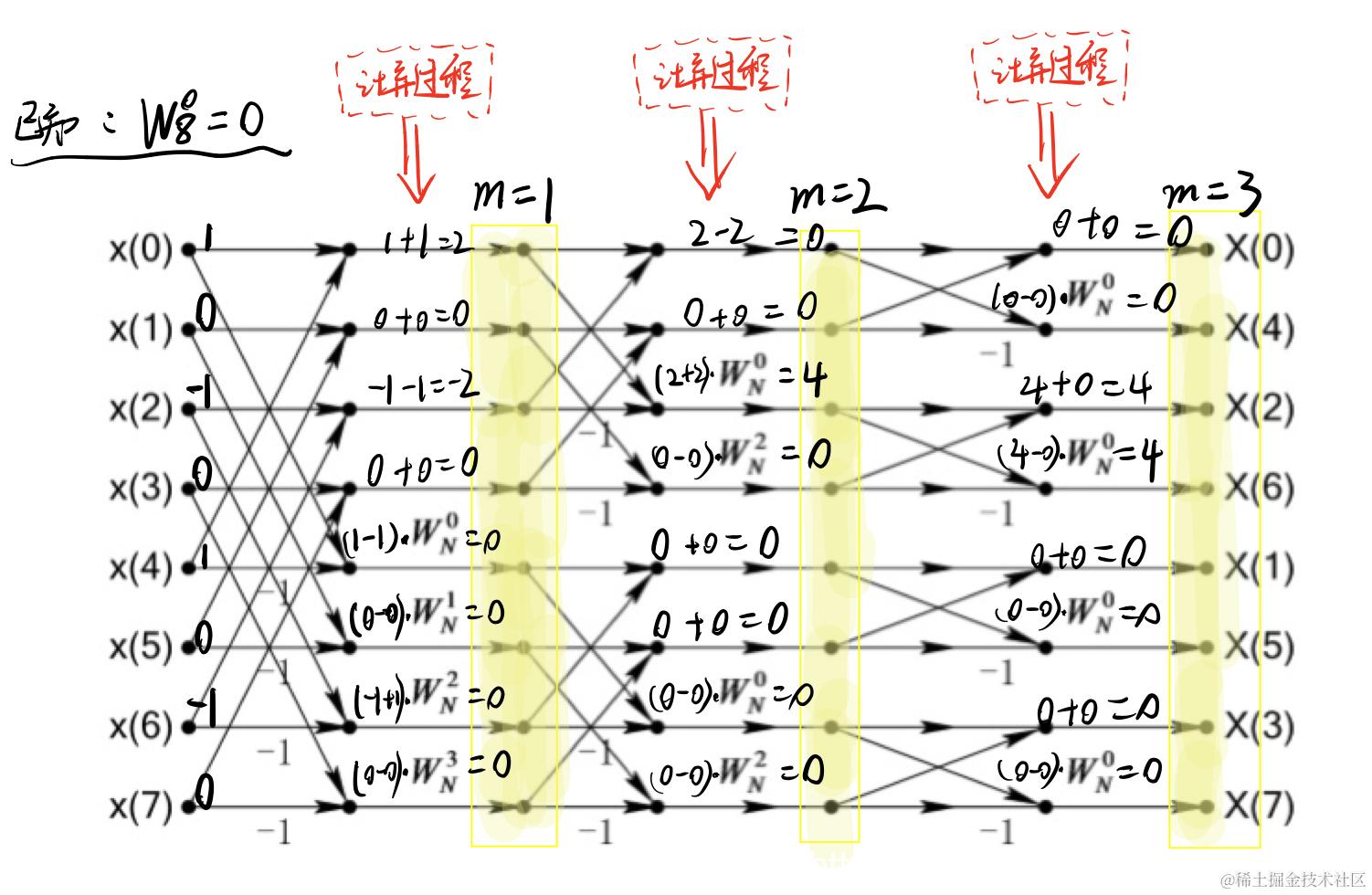

绘制信号流图其实应该是比较熟练的，我们就直接在上面进行计算

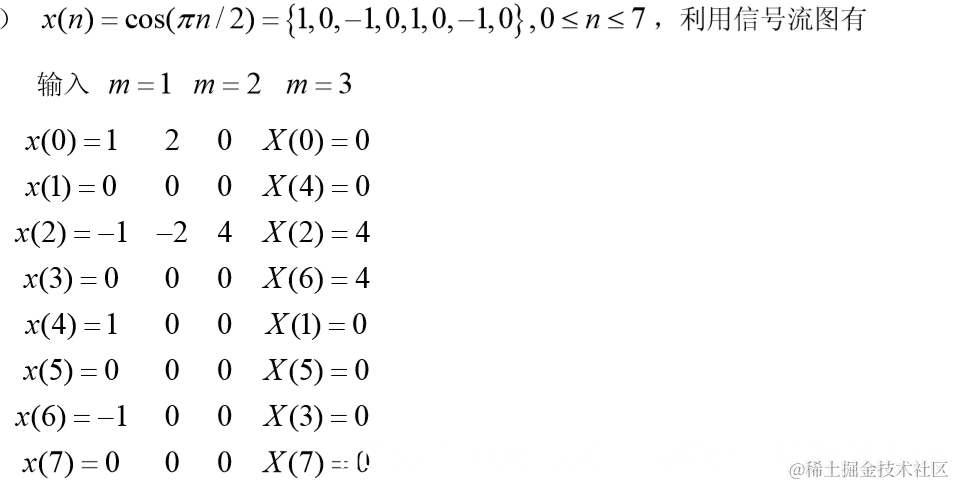

整理一下答案：
