PWM协议

74 阅读1分钟

脉冲宽度调制:
物理层特性:波特率41.7kbps;线路物理特性:双线,双向,半双工(差分信号)。通信电平通常为12V。

时间参数定义如下:
TP1:常规为8us,取值范围,在发送命令中7<=TP1<=9,在接收命令时,6<=TP1<=11
TP2:常规为16us,取值范围,在发送命令中15<=TP1<=17,在接收命令时,14<=TP1<=19
TP3(一个位的时间长度):常规为24us,取值范围,在发送命令中23<=TP1<=25.5

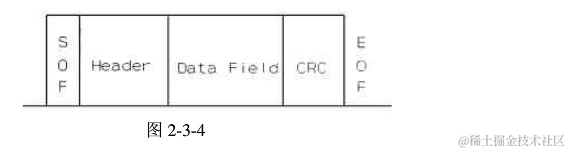

帧结构:
命令头(3个字节)+数据区(命令)+CRC校验。一帧命令最长为12个字节

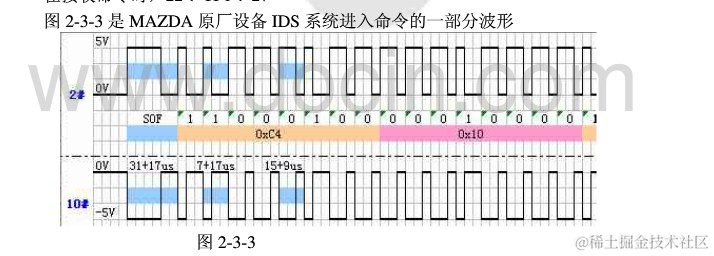

命令头包含几个内容:格式字节(C4H+目标地址+源地址)

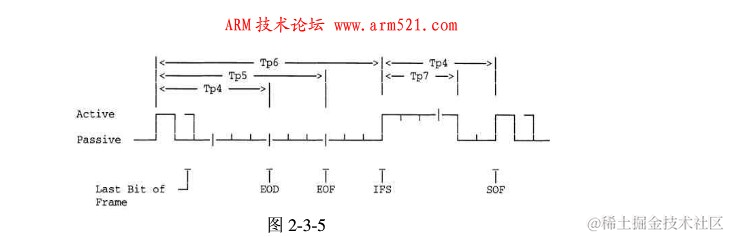

TP4:SOF(帧起始标志 ),时间常规为48us,取值范围47<=TP4<=51,接收时46<=TP4<
