交互图
-交互图用来描述系统中的对象是如何进行相互作用的。即一组对象是如何进行消息传递的。
-交互图主要用于描述协作的动态行为方面。
-当对交互建模时，通常既包括对象，又包括消息。
\
交互图包括：
-时序图：强调消息的事件顺序
-协作图：强调对象之间的交互关系
\
一、时序图
-时序图描述按照时间的先后顺序对象之间交互动作过程。
\

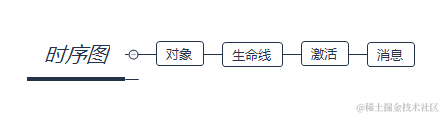

| 顺序图的构成 | 理解定义 | 图符 |
|---|---|---|
| -对象 | 参与交互的实体 | |

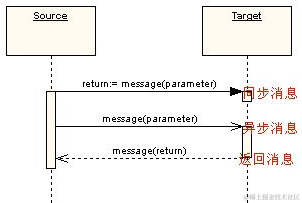

| -消息 | 对象间的通信，可以是信号或操作调用-绘制反身消息-同步消息：绘制两个对象间的过程调用-异步消息：两个对象间的绘制消息-返回消息：显示过程调用返回的消息 | |
| -生命线（激活） | 表示在某段时间内对象是存在的中间的矩形成为“激活条”或“控制期 ” |
\

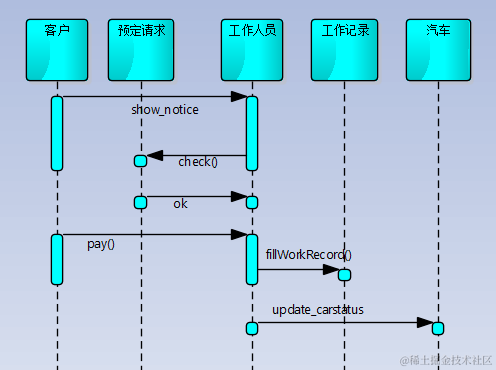

汽车租赁系统取车时序图：
\

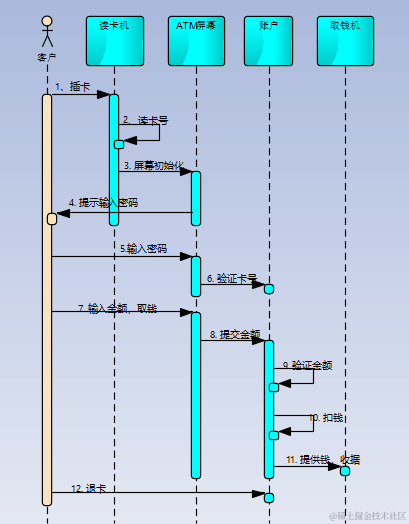

ATM取款过程
\
机房收费系统时序图

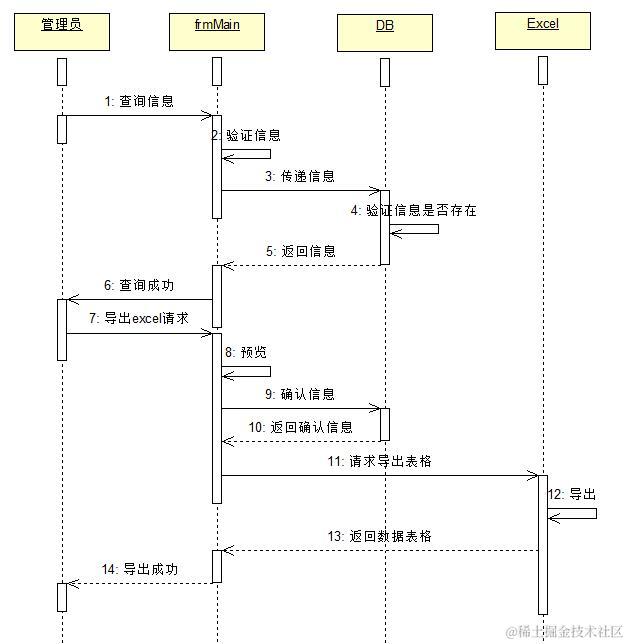

查询信息导出Excel：
\
\
二、协作图

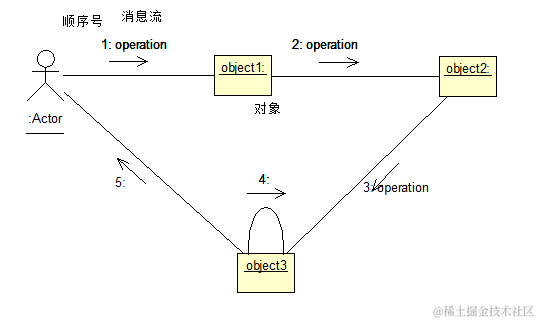

协作图是一种类图，它包含类元角色和关联角色，而不仅仅是类元和关联。协作图强调参加交互的各对象的组织。
| 对象 | -代表协作图交互中所扮演的角色，与时序图中的对象类似。-对象在协作图中位置没有限制。 | |
|---|---|---|
| 链（link） | -对象之间的通信路径-显示对象可以调用自己的属性-在两个对象之间增加一个对象本身增加的消息-在两个对象之间或一个对象本身从反方向增加消息-显示两个对象之间的信息流-在反方向显示两个对象之间的信息流 | |
| 消息 | -对象之间通过链接发送的消息。-对象之间的箭头表明对象间交换的消息流。-消息的箭头指向接受消息的对象。-消息流上标有序列号和消息。 |
机房收费系统协作图

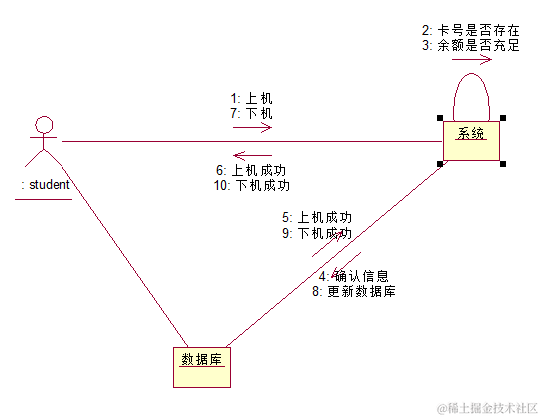

学生上下机：
\

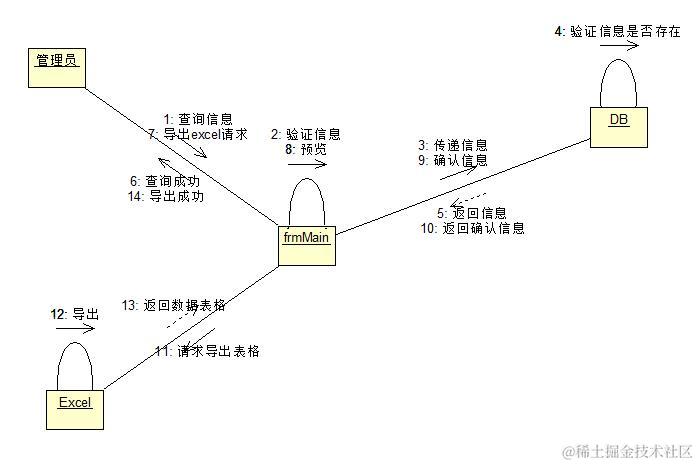

查询信息导出Excel：
\
三、顺序图和协作图的关系
-二者在语义上上等价
-二者可以互相转换
-二者侧重点不同：.顺序图侧重时间顺序
.合作图侧重对象间的关系。
\
\
\
\
