一、实现图
-用来描述实现方面的信息
-从系统的层次来描述：
.硬件的组成和布局
.软件系统划分和功能实现
\
实现图包括：
-构件图：用来显示一组构件之间的组织与依赖关系
-部署图：用来描述系统硬件的物理拓扑结构以及在此结构上执行的软件
\
二、构件图
\
1.构件的特点
-构件是物理的
-构件是可替换的
-构件是系统的一部分
-构件遵从一组接口用提供对一组接口的实现
\
2.构件图的组成
\
\
| 构件图组成 | 定义 | 图符 |
|---|---|---|
| -构件 | 良好接口的物理实现单元，实际存在的物理物件。例如：程序源代码、子系统、动态链接库... | |
| -接口 | 组件重用的重要方法 | |
| -关系 | 描述系统的组件以及它们间的关系 |
-构件类型
1.配置组件：形成可执行文件的基础
2.工作产品组件：是配置组件的来源
3.执行组件：是最终可运行系统产生的运行结果。
\

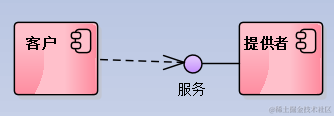

-接口和组件的关系
| 1.实现关系： | 接口和组件之间用实线连接 | |
|---|---|---|

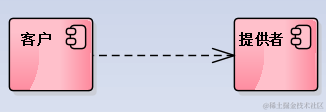

| 2.依赖关系： | 接口和组件之间用虚线连接 |
\

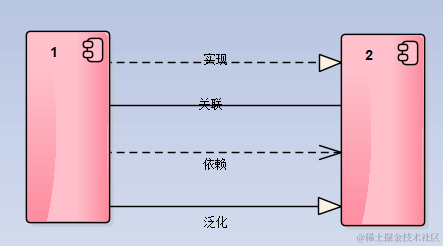

-关系
| 实现关系 | 依赖关系 |
|---|---|
\
3.构件图的用途
-帮助客户理解最终的系统结构
-使开发工作有一个明确的目标
-有利于帮助工作组的其他人员理解系统
-有利于软件系统的组件重用
\

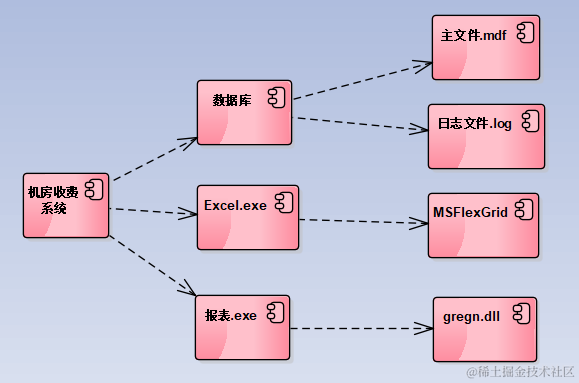

机房收费系统构件图
\
三、部署图
-部署图包括包和子系统，可以将系统中的模型元素组织成更大的组块
-每个组件都必须在部署图的节点上
-部署图的构成有：节点、组件、关联关系
\
1.节点
\
-节点的类型
| 处理器 | 设备 |
|---|---|
| 能够执行软件、具有计算能力的节点，服务器、工作站和其他具有处理能力的机器都是处理机。 | 没有计算能力的节点，通常情况下都是通过接口为外部提供某种服务，打印机和扫描仪都属于设备。 |
\
2.组件

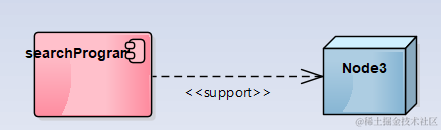

当一个节点支持一个组件时，在该节点实例上执行它所支持的组件的实例是允许的。
\
3.关系
\
| 依赖关系 | 组件与组件之间。 | |
|---|---|---|
| 关联关系 | 节点间的通信路径或连接进行建模。 |
\

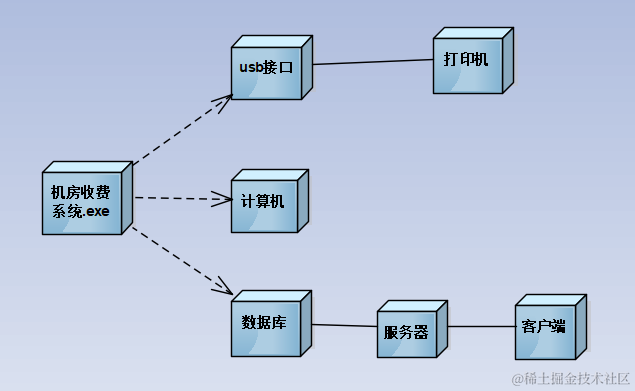

机房收费系统部署图
\
