在开始之前，我们先介绍一个貌似毫不相关的概念，至于原因，一是因为后面的某个概念和它具有相关性，二是因为这个概念太简单，不足以以一整篇篇幅来介绍它，所以不如就在这里顺带着介绍一下。

InheritedWidget

一句话总结 InheritedWidget 就是「在视图树上更有效的向下传递信息的 widget」。

abstract class InheritedWidget extends ProxyWidget {
  const InheritedWidget({ Key key, Widget child })
    : super(key: key, child: child);

  @override
  InheritedElement createElement() => InheritedElement(this);

  @protected
  bool updateShouldNotify(covariant InheritedWidget oldWidget);
}

updateShouldNotify() 方法用来控制对其实现的子类是否在 rebuild 过程中同样进行 rebuild，例如，当此 widget 的数据并未改变时，可能并不需要对其进行更新。

所以，相比于一般的 widget，它主要多了个在视图树上实现「信息传递」的功能，那它的信息传递的功能又是如何实现的呢——借助 BuildContext 类，我们线看一个例子。

class FrogColor extends InheritedWidget {
  const FrogColor({
    Key key,
    @required this.color,
    @required Widget child,
  }) : assert(color != null),
       assert(child != null),
       super(key: key, child: child);

  final Color color;

  static FrogColor of(BuildContext context) {
    return context.dependOnInheritedWidgetOfExactType<FrogColor>();
  }

  @override
  bool updateShouldNotify(FrogColor old) => color != old.color;
}

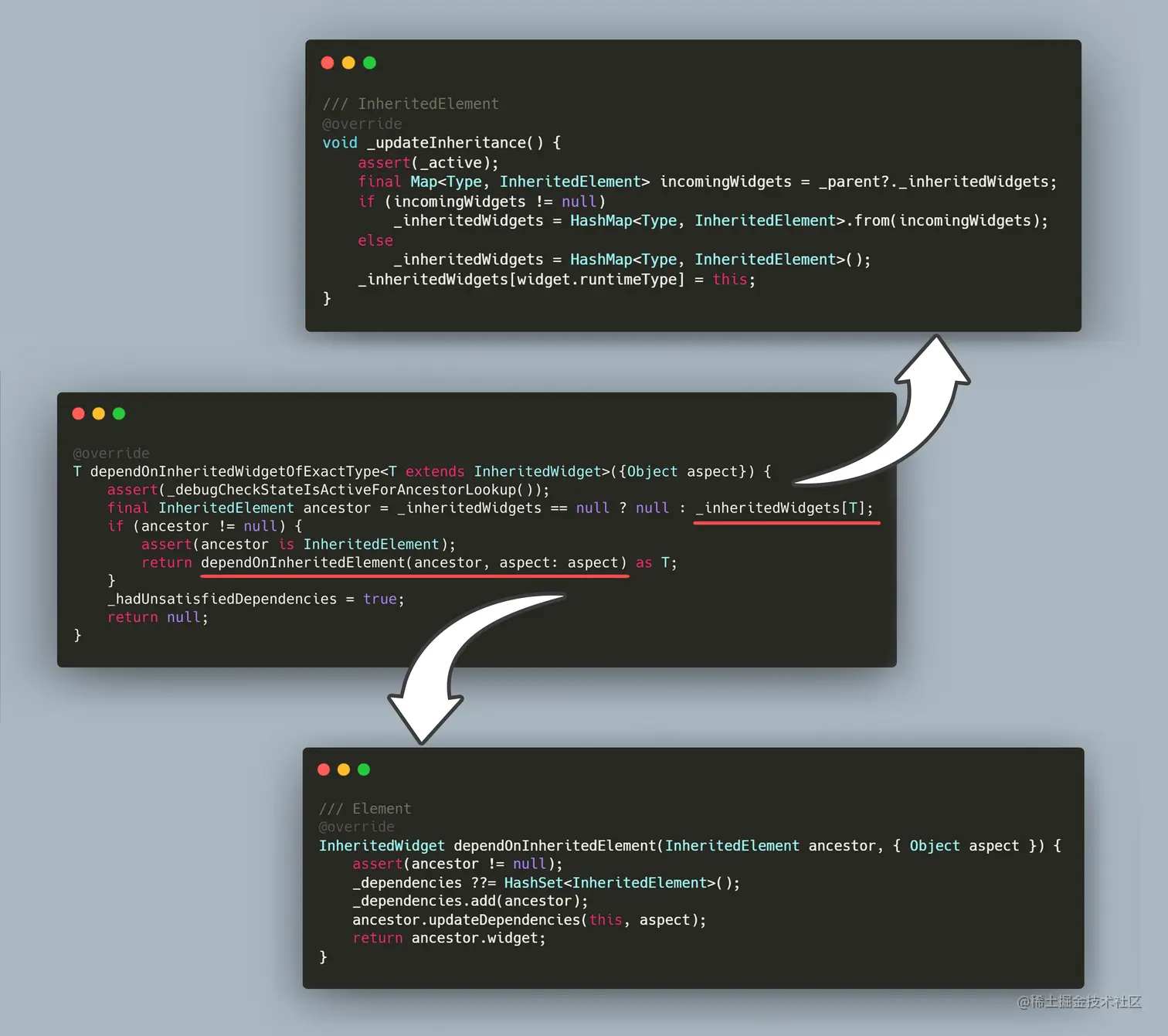

of() 方法接收 BuildContext 参数，并返回参数的 dependOnInheritedWidgetOfExactType() 方法调用结果，而该方法的实现在 BuildContext 类的子类 Element 类中。


这个从视图树上按名称摘果子的过程并不难理解。好了，关于 InheritedWidget 的部分我们就了解这么多，下面回归本篇的核心主旨——路由部分。

从 Navigator 1.0 开始

Navigator 以栈的方式管理着它的家族控件们。正如在 Android 中通过一个栈来管理 Activity，每个 Activity 作为一个单独的页面的原则， Flutter 中也以栈的方式管理着我们需要的页面，不过每个页面不再是 Activity，而变成了 route。

说到 Navigator，我们可以在脑海中形成这样一种画像，在桌子上摞着一叠图纸，我们能看到最上面的那一张画了些什么，但是无法其他在下面的图纸的内容。如果现在把最上面的那张图纸拿开，原先自上而下的第二张此刻就变成了最上面的那张图纸，此时我们看到画像就还是新的最上面的那幅。那再放置一张新的画像在这一摞图画之上，可见的图画就又被更新了。


当我们需要添加新的「图画」时，只需要使用 Navigator 的 push 系列方法就可以了，push 系列方法有好些个，忽略其他的附加操作，它们可以分为两类—— push 和 pushNamed。


1.push

Navigator.of(context).push(MaterialPageRoute(builder: (context) => SignUpPage()));

这句代码并不特别，是跳转一个新界面的一般做法。MaterialPageRoute 是 Route 的子类，builder 参数返回新界面的 Widget 实例。

Navigator 是 StatefulWidget 的子类，对应的 State 为 NavigatorState。Navigator.of(context) 方法返回 NavigatorState 实例，和上面 InheritedWidget 类似，借助 BuildContext 的 findRootAncestorStateOfType() 方法在 Element 树上寻找对应的 StatefulElement，返回可以和泛型指定的 State 类型匹配的 State 对象。

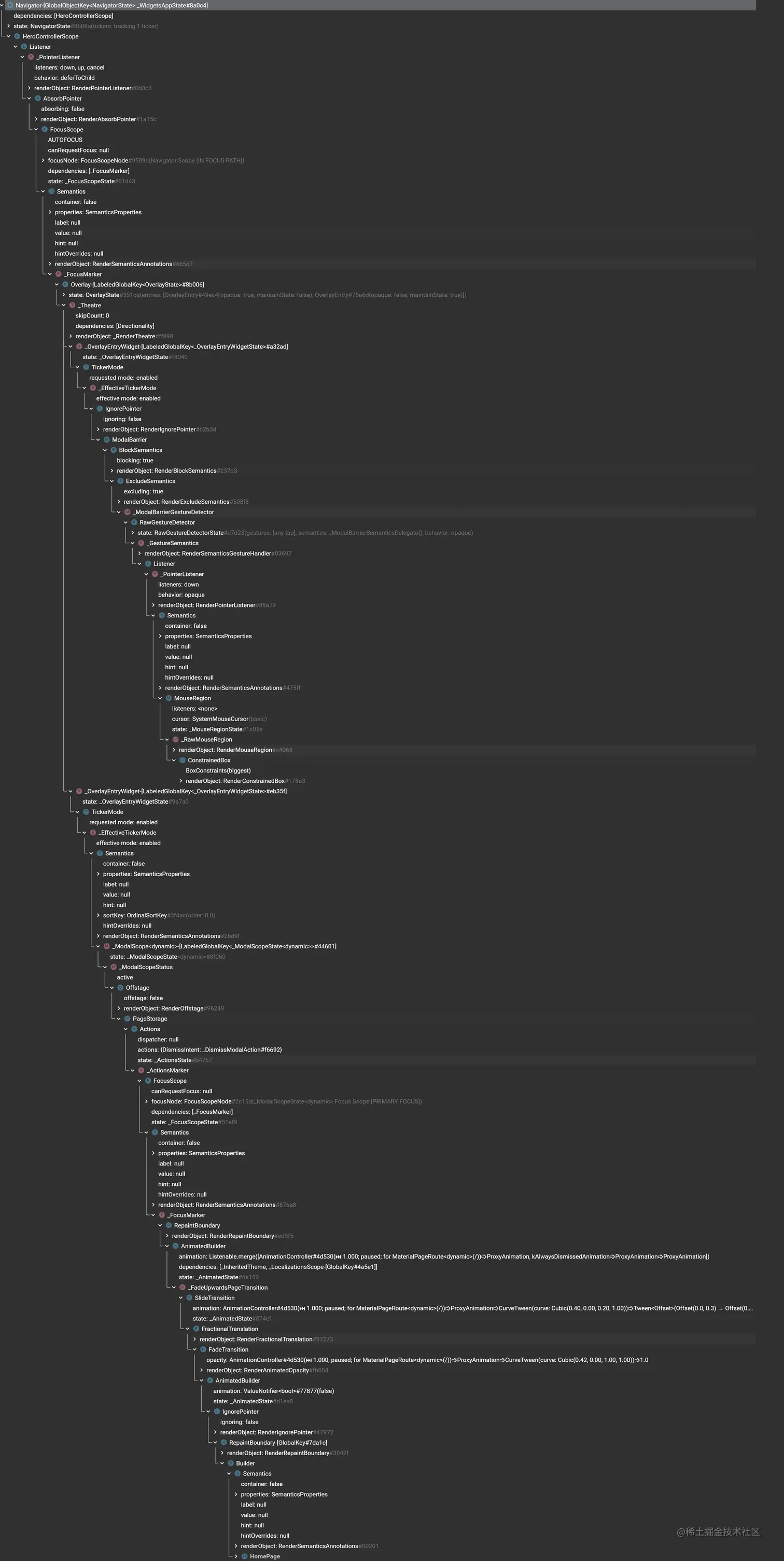

在深入 push() 方法之前，我们先借助 devtools 了解一下 Flutter 页面的层级结构，能够帮助我们更好地理解下面的流程。

由于图片太长，请点击查看

接下来就是调用 Navigator 的 push() 方法了，这部分的逻辑比较复杂，我尝试着按我的理解绘制了一张流程图，对照着来理解整个过程。

graph TB
	A["push()"] --> B["_history.add()"]
	A --> C["_flushHistoryUpdates"]
	A --> D["_afterNavigation()"]
	C --> E["entry.handlePush()"]
	C --> F["overlay.rearrange(_allRouteOverlayEntries)"]
	E --> G["entry.handlePush()"]
	G --> H["_overlayEntries.addAll(createOverlayEntries())"]
	H --> I["_buildModalBarrier()"]
	H --> J["_buildModalScope()"]
	J --> K["_ModalScope<_ModalScopeState>"]
	K --> L["build()"]
	L --> M["ModalRoute.buildPage()"]
	M --> N["MaterialPageRoute.builder"]
	D --> O["_cacelActivePointers()"]
	O --> P["setState()"]
	P --> Q["build()"]
	Q --> R["Overlay.initialEntries = _allRouteOverlayEntries"]
	S{{"for (entry in _history) yield entry.route.overlayEntries"}}
	F -->|"_allRouteOverlayEntries"| S
	H -->|"_overlayEntries"| S
	F -.-|"_allRouteOverlayEntries"| R

push() 方法接受 Route 型的参数，并在方法内将其封装为 _RouteEntry 型。Navigator 类有一个成员 _history，是一个 OverlayEntry 对象的集合，push() 方法将封装好的 _RouteEntry 对象添加到 _history 列表中。之后 push() 方法调用 _RouteEntry 的 handlePush() 方法，创建 「_ModalBarrir」 和 「_ModalScope」，它们都是 Widget 对象，前者是用来隔绝不同界面之间的交互操作（例如手势操作），后者是对我们目标跳转页面的封装。最后 push() 方法调用 _afterNavigation() 方法刷新 Navigator，致使 build() 方法被调用，在此方法中，Navigator 通过 GlobalKey 获取到全局的 Overlay 对象，并将被 _OverlayEntryWidget 对象包裹的 「_ModalScope」页面更新到 Overlay 中，这样我们的界面就可以显示在页面层级中了。

2. pushNamed

MaterialApp 中支持通过 onGenerateRoute 参数来构建路由表。它是一个方法，形式为 Route<dynamic> Function(RouteSettings settings)，根据传入的 RouteSettings 对象参数，返回对应的 Route 实例。RouteSettings 类拥有两个成员变量分别为 final String name 和 final Object arguments。而 Navigator 和 NavigatorState 的 pushNamed() 方法参数接收的正是这两个对象。

Future<T> pushNamed<T extends Object>(
    String routeName, {
        Object arguments,
    }) {
    return push<T>(_routeNamed<T>(routeName, arguments: arguments));
}

可以看到 pushNamed() 方法最终调用还是上面介绍的 push() 方法，但是参数则通过 _routeName() 方法来构建。

Route<T> _routeNamed<T>(String name, { @required Object arguments, bool allowNull = false }) {

    // ...

    final RouteSettings settings = RouteSettings(
        name: name,
        arguments: arguments,
    );
    Route<T> route = widget.onGenerateRoute(settings) as Route<T>;
    if (route == null && !allowNull) {
        route = widget.onUnknownRoute(settings) as Route<T>;
    }
    return route;
}

使用 flutter 命令行运行 flutter run --route=/signup 查看 demo。

3. pop

当调用 pop() 方法时，会将页面栈早上层的页面视图弹出，显示出下面一张的视图。

在这个过程中，_flushHistoryUpdates() 方法依然发挥着重要的作用，通过 _RouteEntry.currentState 变量控制弹出的过程，分别为pop、poping、remove、removing、dispose、disposed，并在这些过程中移除 NavigatorState._history 中的对应的 _RouteEntry 实例，在刷新视图时，Overlay 得到更新，被移除的实例会将包裹的页面移除 Overlay 层。

那么在这个过程中，前一个页面的数据是如何传递到后一个页面的呢？

graph LR
	A["NavigatorState.pop(result)"] --> B["_RouteEntry.pop(result)"] -->
    C["Route.didPop(result)"] --> D["Route.didComplete(result)"]

在经过上面的调用后，pop() 方法的参数 result 被传递到 Route.didComplete() 方法。

void didComplete(T result) {
    _popCompleter.complete(result ?? currentResult);
}

_popCompleter 对象是 Completer 类的实例，而 _popCompleter 的 future 属性在 NavigatorState.push() 方法调用时被返回。

/// Route
Future<T> get popped => _popCompleter.future;

/// NavigatorState
Future<T> push<T extends Object>(Route<T> route) {
    // ...
    return route.popped;
}

所以后一个页面调用 pop() 方法返回的结果能被前一个页面在调用 push() 方法后以 Future 的形式接收到，诸如下面的形式：

Navigator.of(context).push(MaterialPageRoute(builder: (context) => SignUpPage()))
    .then((value) => print("the result from next page: $value"));

再到 Navigator 2.0

一、用法介绍

Navigator 到目前为止，一切都运行良好，但是它的局限也很明显。首先，它无法一次性压入多个页面；其次，它只能弹出最上层的页面，对于某些场景下弹出下层页面的需求则无法满足。所以 Navigator 2.0 就应运而生了。

在 Flutter 迭代到 1.22 版本后，关于 Navigator 的部分添加了一些新的 api：

  • Page —— 抽象的「页面」的概念，对 Route 配置选项的一种描述；
  • Router —— 管家角色，应用中页面打开或关闭的调度员，监听来自于系统的路由信息（如启动路由、新路由加入或者系统返回按钮的消息等）；
  • RouteInformationProvider —— 更改路由获取到的页面的名字；
  • RouteInfomationParser —— 接收来自 RouteInfomationProvider 的 RouteInfomation 并将其转化为泛型约束的数据类型；
  • RouterDelegate —— 输入来自 RouteInformationParser 的数据，负责将提供的 navigator 页面插入视图树，同时接受监听更新视图；
  • BackButtonDispatcher —— 监听返回按钮事件。

Navigator 2.0 的概念和之前介绍过的 Flutter 视图树比较相似——Widget 保存着视图的配置，通过 Widget 对象创建对应的 Element 和 RenderObject——Page 对象是关于路由的配置的抽象的概念，而通过它的 createRoute() 方法创建 Route 对象。

1. Page

Page 是一个页面的抽象，继承自 RouteSettings 类，通过 name 属性来标识页面。正如 Widget 到 Element 通过 createElement() 方法，Page 中也有一个方法 createRoute() 用来创建 Route 实例。

通过上面 Navigator 1.0 的分析，我们知道 Route 是 Flutter 路由进行页面切换的载体，包裹着真正的页面在栈中「腾挪闪转」，从而实现页面切换的功能。

2. RouterInformationProvider

这个类通过它的 value 属性传递值给 RouteInformationParser 类的 parseRouteInformation 方法，该值即 RouteInformation 对象，储存路由的地址，通过该地址可以控制页面跳转。

例如当我们在浏览器的地址栏输入 「/index」后缀作为新的跳转地址后，RouteInformationParser 类的 parseRouteInformation 方法即可接收到 location 属性存储有 「/index」值的 RouteInformation 对象。

3. RouteInformationParser

该类提供了两个方法，分别是 parseRouteInformation 和 restoreRouteInformation。

parseRouteInformation 方法接收地址信息—— RouteInformation ，然后返回 Future<T> 类型对象，「T」是一个约定的任意类型，返回的 Future<T> 类型将在 RouterDelegate 类的 setNewRoutePath 方法被接收，可以在该方法中真正实现页面添加跳转的逻辑。

通常该方法的调用来自浏览器地址栏输入地址后跳转，而我们通过 navigator 实现的界面跳转不会导致该方法被调用。

restoreRouteInformation 方法用来恢复浏览历史页面，比如我们需要做「前进」或「后退」的功能而保持浏览器地址栏中的地址不变，则可以通过 Router 类的 navigate() 方法强制上报路由信息从而触发该方法。该方法返回的 RouteInformation 对象被 parseRouteInformation 方法接收和处理。

4. RouterDelegate

该类是处理路由地址的主要类，页面的压入与弹出都在这个类中进行。

首先，这个类通过 setNewRoutePath 方法接收新的路由地址，然后对新的地址进行查找（一般在用户自己维护的路由表中），将对应的页面压入栈。其次，该类提供了 build 方法，Router 对象会调用该方法获取视图树对象，所以该方法中应当返回能代表当前视图树的 Widget 对象，以供系统对显示视图进行更新。

5. Router

管理页面的管家。它不仅负责页面的构建，还负责业务逻辑的处理与分发。

上面介绍到 Navigator 2.0 的思想在于把一部分的页面栈的操作权限下放给用户，在 App 中，如果我们需要对页面栈进行排序、插入、多页面插入、删除、多页面删除，或者对浏览器更新与加载方式等进行操作时，需要用到上面介绍的一些对象，这些对象都在 Router 中持有引用，所以我们就可以使用 Router 对象获取到这些对象的引用，而 Router 对象可以通过其静态方法 of() 获取。

大致的介绍就这么多，用法可以看这个 demo1。下面简单串一下系统的运行流程。

二、原理分析

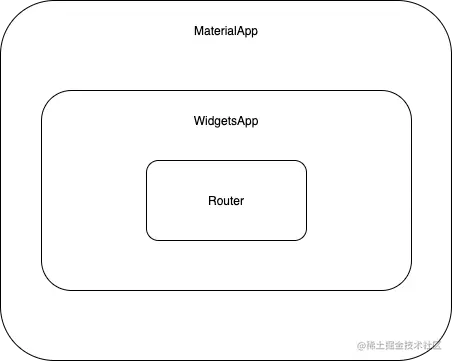

首先 MaterialApp.router() 构造方法会传入 routeInformationParser 和 routerDelegate 等对象，_MateiralAppState 对象在 build() 方法中调用 _buildWidgetApp() 方法构造 WidgetsApp 对象，因为 routerDelegate 对象是必填字段，所以 bool get _usesRouter => widget.routerDelegate != null; 字段为 true，会通过 WidgetsApp.router 构造函数构造，然后在 _WidgetsAppState 类的 build() 方法中构造 Router 对象，所以它的层级结构如下（当然，它们之间还穿插着其他的包装类）：


Router 类继承自 StatefulWidget，那么老规矩，还是看 _RouterState 的 build() 方法：

Widget build(BuildContext context) {
  return _RouterScope(
    routeInformationProvider: widget.routeInformationProvider,
    backButtonDispatcher: widget.backButtonDispatcher,
    routeInformationParser: widget.routeInformationParser,
    routerDelegate: widget.routerDelegate,
    routerState: this,
    child: Builder(
      // We use a Builder so that the build method below
      // will have a BuildContext that contains the _RouterScope.
      builder: widget.routerDelegate.build,
    ),
  );
}

可见，最终还是会调用 RouterDelegate 的 build() 方法来创建页面，该方法由开发者实现。

我们对该方法的实现如下：

@override
Widget build(BuildContext context) {
    return Navigator(
        key: navigatorKey,
        pages: List.of(_pages),
        onPopPage: (route, result) {
            if (_pages.length > 1 && route.settings is MyPage) {
                final MyPage<dynamic>? removed = _pages.lastWhere(
                    (element) => element.name == route.settings.name,
                );
                if (removed != null) {
                    _pages.remove(removed);
                    notifyListeners();
                }
            }

            return route.didPop(result);
        },
    );
}

Navigator 都很熟悉了，但是这里的用法又和上面介绍的两种用法都不一样。

这里通过 Navigator 的 pages 属性，将页面列表 List<Page> 传递进去，当视图配置有变更时，触发视图更新，此方法被调用，然后通过比较 pages 是否已产生变化，来决定是否更新页面，最终会调用 Navigator 的 _updatePages 方法。这个方法的内容有点多，我们就不做具体说明了，只大概说一下它的工作流程。

这个方法比较新的 pages 列表和旧的 _history 列表（元素为 _RouteEntry 类型），然后产生新的 _history 列表。这个方法大致和 RenderObjectElement.updateChildren() 方法流程相同。

需要注意的是，这个方法全程在围绕着两个列表进行——旧的路由列表 _history 以及新的页面列表 widget.pages，我们把前者称为「oldEntries」，把后者称为 「newPages」，通过两个列表共同比对，剔除 oldEntries 中非 Page 型的节点，而用 newPages 中的节点更新对应的 oldEntries 的节点。

  1. 首先从 List 头开始同步节点，并记录非 Page 的路由，直到匹配完所有的节点。

  2. 从 List 尾部开始遍历，但不同步节点，直到不再有匹配的节点，然后最后同步所有的节点，之所以这么做，是因为我们想以从头到尾的顺序来同步这些节点。此时，我们将旧 List 和新 List 缩小到节点不再匹配的位置。

  3. 遍历旧列表被收缩的部分，获得一个存储 Key 值的 List。

  4. 正向遍历新 List 被收缩的部分（即去除已遍历两端的中间部分）：

    • 对无 Key 元素创建 _RouteEntry 对象并将其记录为 transitionDelegate（转场页面）；
    • 同步有 Key 的元素列表（如果存在的话）。

  5. 再次遍历旧 List 被收缩的部分，并记录 _RouteEntry 和非 Page 路由（需要从 transitionDelegate 中被移除）。

  6. 从列表尾部再次遍历，同步节点状态，并记录非 Page 页面。

  7. 根据 transitionDelegate 配置转场效果。

  8. 将非 Page 路由重新填充回新的 _history。

更新过 _history 之后，剩下的流程就和 Navigator 1.0 中介绍的相同了——通过 Overlay 对象更新页面栈，完成页面显示和切换的需求。

Navigator 2.0 的思路就是将页面的排列和更替通过一个 Page 列表—— pages 完全交给开发者，开发者只需要维护好 pages，转化为真正可显示的界面的过程就交给 Flutter engine 即可。
