测试Paramiko配置交换机

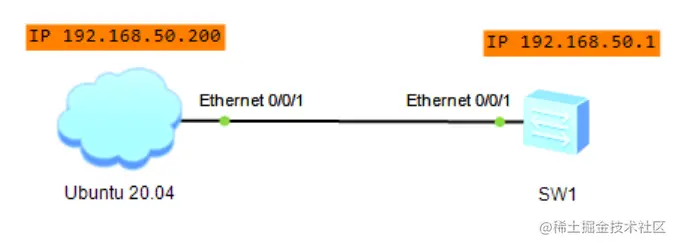

• 拓扑



在SW1上配置SSH Server、SSH登录用户和密码

• 创建密钥对

  [SW1]rsa local-key-pair create
  The key name will be: SW1_Host
  The range of public key size is (512 ~ 2048).
  NOTES: If the key modulus is greater than 512,
         it will take a few minutes.
  Input the bits in the modulus[default = 512]:2048
  Generating keys...
  ..........++++++++++++
  ..........++++++++++++
  .++++++++
  ....++++++++


  由于ubuntu 20.04是比较新的版本，不再支持1023bit以下长度的密钥，所以直接配置1024或者2048长度的密钥

• 使能Stelnet服务器

  stelnet server enable


• 配置SSH

  • 配置SSH用户登录界面

    user-interface vty 0 4
     authentication-mode aaa
     user privilege level 15
     protocol inbound ssh
    #


  • 配置SSH用户

    ssh user sht
    ssh user sht authentication-type password
    ssh user sht service-type stelnet
    #


    如果SSH用户使用password认证( authentication-type = password | rsa | password-rsa )，则只需要在SSH服务器端生成本地RSA密钥。如果SSH用户使用RSA认证，则在服务器端和客户端都需要生成本地RSA密钥对，并且服务器端和客户端都需要将对方的公钥配置到本地。

  • 配置对SSH用户进行password认证

    aaa
     local-user sht password cipher Huawei
     local-user sht privilege level 15
     local-user sht service-type ssh
    #


• 配置管理VLAN

  • 创建管理VLAN100

    #
    vlan 100
     management-vlan
    #
    interface Vlanif100
     ip address 192.168.50.1 255.255.255.0
    #


  • 配置Hybrid接口（关于为什么配置Hybrid口，可以参考网络基础回顾[1]）

    #
    interface Ethernet0/0/1
     port hybrid pvid vlan 100
     port hybrid untagged vlan 100
    #


Ubuntu 20.04用SSH远程登录SW1，验证SW1的SSH配置是否生效

• 在ubuntu 20.04上使用ssh sht@192.168.50.1，出现报错：

  $ ssh sht@192.168.50.1
  **Unable to negotiate with** 192.168.50.1 port 22: **no matching key exchange method found.**
  **Their offer: diffie-hellman-group1-sha1,diffie-hellman-group-exchange-sha1**


  • 问题描述：

    如果客户端和服务器无法就一组共同的参数达成一致，那么连接将失败。OpenSSH (7.0及以上版本)会产生类似这样的错误信息，Ubuntu20.04使用OpenSSH 8.2。在这种情况下，客户端和服务器无法就密钥交换算法达成一致，服务器只提供（即该实验中的SW1）两个方法diffie-hellman-group1-sha1和diffie-hellman-group-exchange-sha1，OpenSSH支持这两种密钥交换方法，但是默认不启用，因为这两种方法版本较久，比较弱(weak)，在所谓的Logjam攻击的理论范围内。所以我们需要在客户端启用较弱的方法。

    $ ssh -V
    OpenSSH_8.2p1 Ubuntu-4ubuntu0.1, OpenSSL 1.1.1f  31 Mar 2020


  • 解决方案：

    来源：

    OpenSSH: Legacy Options

    $ ssh -oKexAlgorithms=+diffie-hellman-group1-sha1 sht@192.168.50.1


    • + — 在客户端默认集合中增加该交换算法而不是替换默认算法
    • -o — 选项
    • -KexAlgorithms — 密钥交换方法-用来生成每个连接的密钥；

• 使用ssh -oKexAlgorithms=+diffie-hellman-group1-sha1 sht@192.168.50.1后，成功连接上SW1

  $ ssh -oKexAlgorithms=+diffie-hellman-group1-sha1 sht@192.168.50.1
  The authenticity of host '192.168.50.1 (192.168.50.1)' can't be established.
  RSA key fingerprint is SHA256:BqJmFBxfyFuobgWlC7MmLlpjfu1UjsyhnLbdd/GIVc8.
  Are you sure you want to continue connecting (yes/no/[fingerprint])? yes
  Warning: Permanently added '192.168.50.1' (RSA) to the list of known hosts.
  sht@192.168.50.1's password:

  Info: The max number of VTY users is 5, and the number
        of current VTY users on line is 1.
        The current login time is 2021-03-02 19:12:58.
  <SW1>sys
  Enter system view, return user view with Ctrl+Z.
  [SW1]


配置paramiko_test.py对SW1进行配置

• 编写脚本paramiko_test.py

  import paramiko
  import time

  ip_address = "192.168.50.1"
  username = "sht"
  password = "Huawei"

  ssh_client = paramiko.SSHClient()
  ssh_client.set_missing_host_key_policy(paramiko.AutoAddPolicy()) # not recommended for production but fine for labs
  ssh_client.connect(hostname = ip_address, username = username, password = password)

  print("Successful connection", ip_address)

  remote_connection = ssh_client.invoke_shell()
  remote_connection.send("system\n")
  # creation of vlans
  for n in range (2,21):
      print("Creating VLAN " + str(n))
      remote_connection.send("vlan " + str(n) +  "\n")
      remote_connection.send("description VLAN " + str(n) +  "\n")
      time.sleep(0.5) # wait half of second
  remote_connection.send("return\n")

  time.sleep(1)
  output = remote_connection.recv(65535)
  print(output.decode('ascii'))

  ssh_client.close


  paramiko_test.py脚本解释

  • 第一部分

    ip_address = "192.168.50.1"
    username = "sht"
    password = "Huawei"

    ssh_client = paramiko.SSHClient()
    ssh_client.set_missing_host_key_policy(paramiko.AutoAddPolicy()) # not recommended for production but fine for labs
    ssh_client.connect(hostname = ip_address, username = username, password = password)


    • Paramiko官方文档给出的paramiko.client.SSHClient类的描述为：

      与SSH服务器建立SSH会话的高级表示，该类封装了Transport，Channel和SFTPClient类来处理好认证和打开通道(channel)。

      SSHClient的典型使用方式为：

      client = SSHClient()
      client.load_system_host_keys()
      client.connect('ssh.example.com')
      # stdin, stdout, stderr = client.exec_command('ls -l') 暂时不用了解


      使用SSHClient()创建SSH客户端，上传脚本的一端作为服务端，然后调用load_system_host_keys(filename = None)读取主机密钥，参数filename默认为None，则会尝试从用户的本地 "known hosts"文件中读取密钥；再调用connect()与hostname 为ssh.example.com的服务器建立连接，服务器的主机密钥会与系统主机密钥 (load_system_host_keys) 和任何本地主机密钥 (load_host_keys) 对照检查，如果在这两组主机密钥中都找不到服务器的主机名，则使用缺失主机密钥策略 (set_missing_host_key_policy)，默认策略是决绝连接并报错SSHException；

    • set_missing_host_key_policy(paramiko.AutoAddPolicy( ))

      • set_missing_host_key_policy(policy) 设置连接到未知主机密钥的服务器时要使用的策略；policy即要设置的策略类，可以设置为RejectPolicy(默认)、AutoAddPolicy和WarningPolicy等；如果不配置该策略，默认是拒绝与服务器连接的。
      • 将paramiko.AutoAddPolicy() 设为参数，用于自动将主机名和新的主机密钥添加到本地HostKeys对象中，并将该对信息保存，该方法由SSHClient调用；
      • 不仅接受了来自未知主机密钥的服务器提供的公钥，建立了连接，还会将主机名与对应的密钥保存到HostKeys对象中，后面再与该服务器进行连接，就可以使用load_system_host_keys或load_host_keys方法了

  • 第二部分

    remote_connection = ssh_client.invoke_shell()
    remote_connection.send("system\n")
    # creation of vlans
    for n in range (2,21):
        print("Creating VLAN " + str(n))
        remote_connection.send("vlan " + str(n) +  "\n")
        remote_connection.send("description VLAN " + str(n) +  "\n")
        time.sleep(0.5) # wait half of second
    remote_connection.send("return\n")


    • remote_connection = ssh_client.invoke_shell()
      • 由于SSHClient类封装了Channel类，类似socket，使用invoke_shell()后，客户端会在SSH服务器上启动一个交互式shell会话，即用通道类(Channel)新建通道(channel)，并按要求的终端类型和大小连接到一个伪终端
      • ssh_client是SSHClient类的对象，调用SSHClient的方法invoke_shell()后，创建了remote_connection这个通道类(Channel)的通道
    • remote_connection.send()
      • 通道(Channel)类中的send()用于传输数据
      • 这里remote_connection是通道(channel)，调用send()方法向SSH服务器发送数据

  • 第三部分

    time.sleep(1)
    output = remote_connection.recv(65535)
    print(output.decode('ascii'))

    ssh_client.close


    • time.sleep(1)

    • output = remote_connection.recv(65535) 中，remote_connection通道使用recv(65535)设置读取Bytes的最大值；recv()如果返回字节的长度为0时，通道流就会被关闭；

    • output.decode('ascii') ，recv()的返回值为字节型字符串，将返回值赋值给output变量，然后在Python 3中使用decode('ascii')将字节型字符串解析为ascii编码，帮助输出美观的内容；

      如果不适用decode('ascii')，输出如下：

    • ssh_client.close 关闭ssh_client；close直接关闭SSHClient类

将配置推送到(pull to)设备

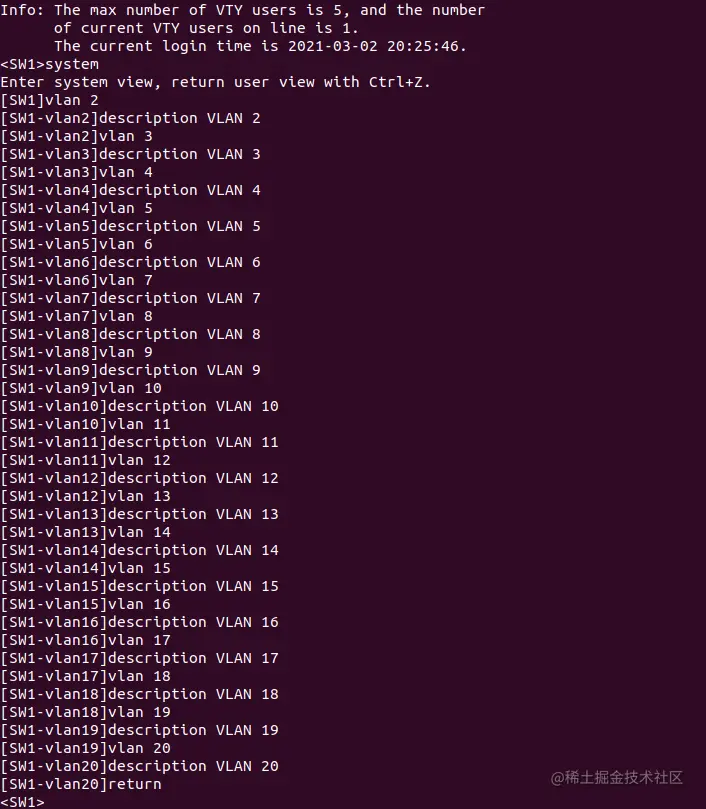

• 上传到SW1【运行代码】

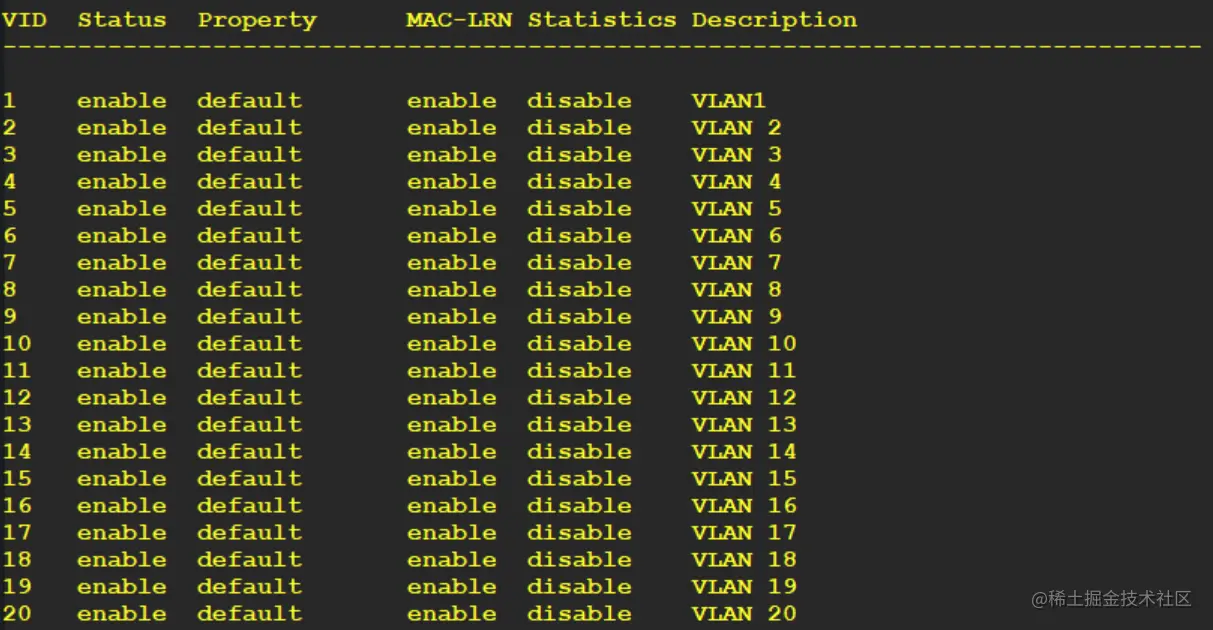

• 在SW1上检查脚本配置是否生效



  脚本成功远程配置SW1上的vlans。

配置MSTP场景

拓扑规划与设备基础配置

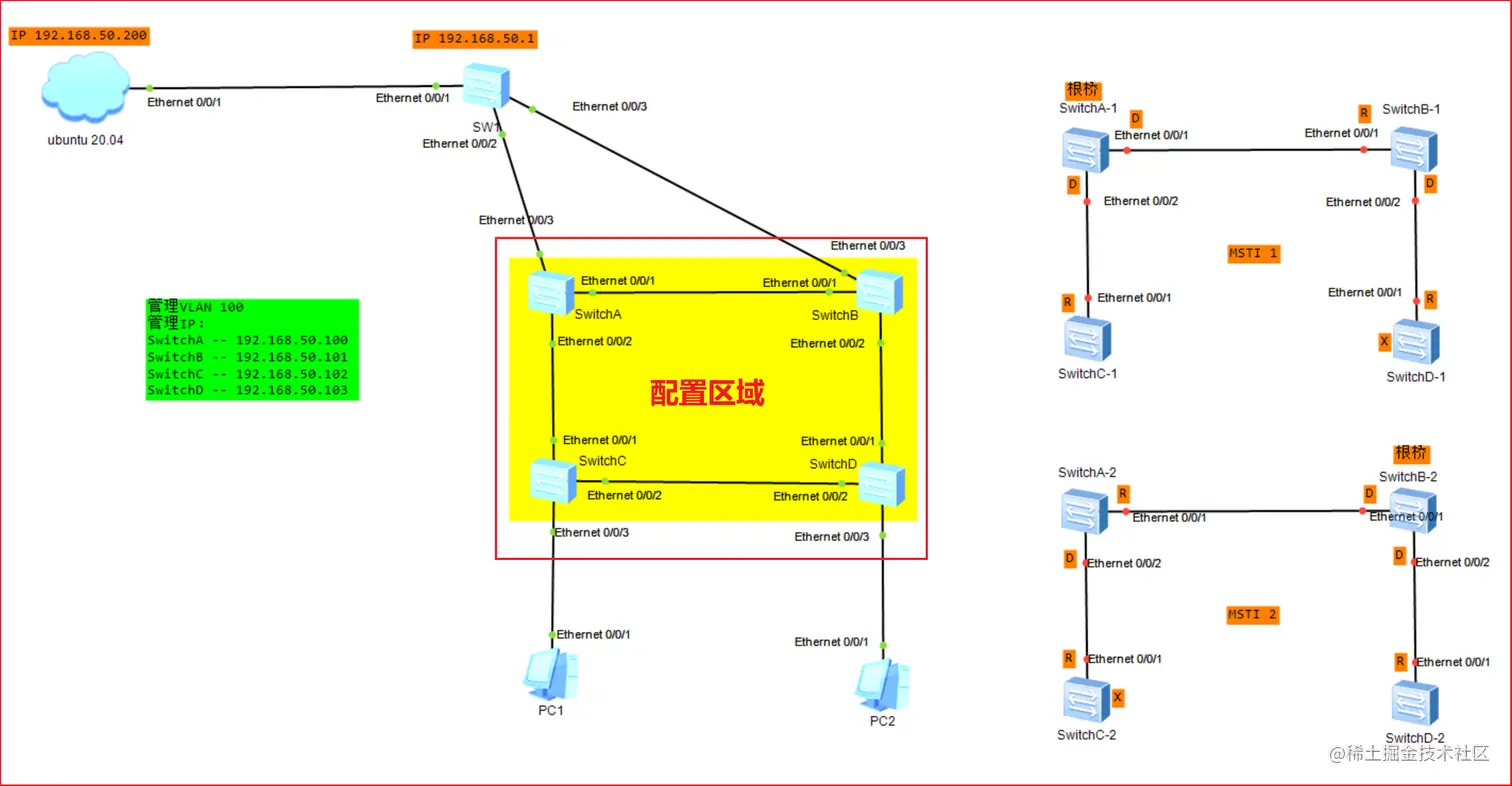

• 拓扑与规划

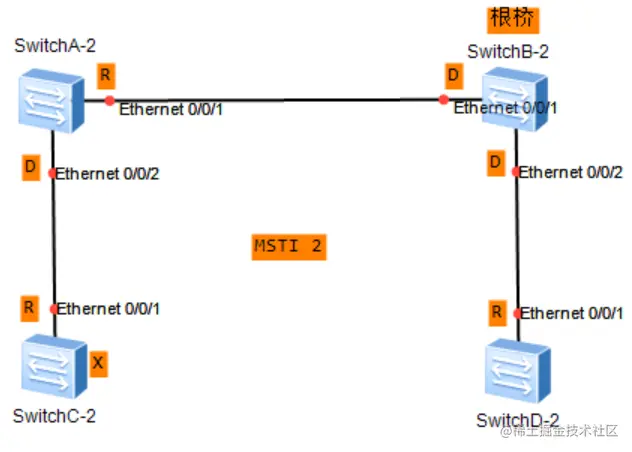

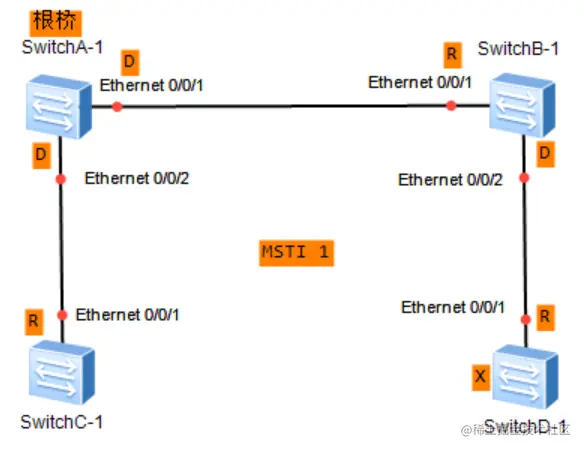

  • 在MST1中，SwitchA作为根，阻塞SwitchD的Ethernet0/0/2接口
  • 在MST2中，SwitchB作为根，阻塞SwitchC的Ethernet0/0/2接口

• 交换机基础配置

  rsa local-key-pair create
  **2048**
  #
  stelnet server enable
  #
  user-interface vty 0 4
   authentication-mode aaa
   user privilege level 15
   protocol inbound ssh
  #
  aaa
   local-user sht password cipher Huawei
   local-user sht privilege level 15
   local-user sht service-type ssh
  #
  ssh user sht
  ssh user sht authentication-type password
  ssh user sht service-type stelnet
  #
  vlan 100
   management-vlan
  #
  interface Vlanif100
   ip address 192.168.50.x 255.255.255.0


  • SwitchA | SwitchB

    #
    interface Ethernet0/0/1
     port link-type trunk
     port trunk allow-pass vlan 100
    #
    interface Ethernet0/0/2
     port link-type trunk
     port trunk allow-pass vlan 100
    #
    interface Ethernet0/0/3
     port link-type trunk
     port trunk allow-pass vlan 100
    #


  • SwitchC | SwitchD

    #
    interface Ethernet0/0/1
     port link-type trunk
     port trunk allow-pass vlan 100
    #
    interface Ethernet0/0/2
     port link-type trunk
     port trunk allow-pass vlan 100
    #


• 验证Ubuntu与各交换机的连通性

  $ ssh-keygen -f "/home/sht/.ssh/known_hosts" -R "192.168.50.100"
  # $ ssh-keygen -f "/home/sht/.ssh/known_hosts" -R "192.168.50.101"
  # $ ssh-keygen -f "/home/sht/.ssh/known_hosts" -R "192.168.50.102"
  # $ ssh-keygen -f "/home/sht/.ssh/known_hosts" -R "192.168.50.103"


  如果都能成功登录，则说明Ubuntu与交换机连通性良好，并且可以进行远程登录；

编写脚本并上传到设备

脚本总览

• 配置内容总览

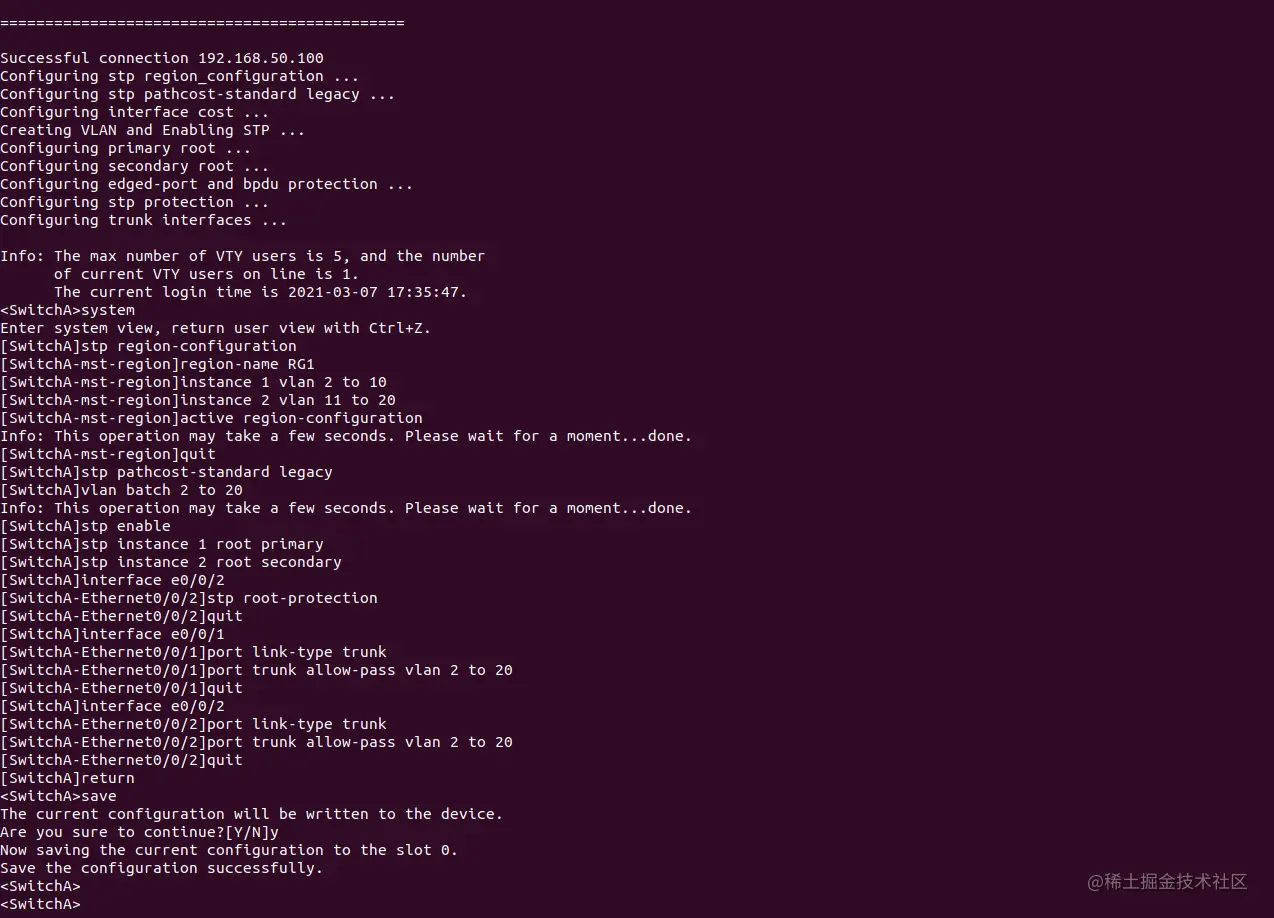

• 脚本总览

  #!/usr/bin/env python3

  import paramiko
  import time

  SwitchA = {
      'ip': '192.168.50.100',
      'username': 'sht',
      'password': 'Huawei',
      'is_root': True,
      'primary_instances': ['1'],
      'secondary_instances': ['2'],
      'cost_change_interfaces': [],
      'trunk_interfaces': ['e0/0/1', 'e0/0/2'],
      'access_interfaces': [],
      'root_interfaces':['e0/0/2'],
  }

  SwitchB = {
      'ip': '192.168.50.101',
      'username': 'sht',
      'password': 'Huawei',
      'is_root': True,
      'primary_instances': ['2'],
      'secondary_instances': ['1'],
      'cost_change_interfaces': [],
      'trunk_interfaces': ['e0/0/1', 'e0/0/2'],
      'access_interfaces': [],
       'root_interfaces':['e0/0/2'],
  }

  SwitchC = {
      'ip': '192.168.50.102',
      'username': 'sht',
      'password': 'Huawei',
      'is_root': False,
      'primary_instances': ['1'],
      'secondary_instances': ['2'],
      'cost_change_interfaces': ['e0/0/2'],
      'trunk_interfaces': ['e0/0/1', 'e0/0/2'],
      'access_interfaces': ['e0/0/3'],
      'root_interfaces':[],
  }

  SwitchD = {
      'ip': '192.168.50.103',
      'username': 'sht',
      'password': 'Huawei',
      'is_root': False,
      'primary_instances': ['2'],
      'secondary_instances': ['1'],
      'cost_change_interfaces': ['e0/0/2'],
      'trunk_interfaces': ['e0/0/1', 'e0/0/2'],
      'access_interfaces': ['e0/0/3'],
      'root_interfaces':[],
  }

  def paramiko_SSH_Command(switch):
  	''' Start '''
  	ssh_client = paramiko.SSHClient()
  	ssh_client.set_missing_host_key_policy(paramiko.AutoAddPolicy()) # not recommended for production but fine for labs
  	ssh_client.connect(hostname = switch['ip'], username = switch['username'], password = switch['password'])

  	print("               "*3)
  	print("==============="*3)
  	print("               "*3)
  	print("Successful connection", switch['ip'])
  	remote_connection = ssh_client.invoke_shell()

  	remote_connection.send("system\n")

  	''' Some Configuration Functions '''

  	common_Configuration(remote_connection, switch['cost_change_interfaces'], switch['secondary_instances'])
  	if switch['is_root']:
  		root_PriSec(remote_connection, switch['primary_instances'], switch['secondary_instances'])
  	edged_port_bpdu_protection(remote_connection, switch['access_interfaces'])
  	if switch['root_interfaces']:
  		root_protection(remote_connection, switch['root_interfaces'])
  	conf_trunk_interfaces(remote_connection, switch['trunk_interfaces'])
  	if switch == SwitchC:
  		conf_access_interfaces(remote_connection, switch['access_interfaces'], 2)
  	elif switch == SwitchD:
  		conf_access_interfaces(remote_connection, switch['access_interfaces'], 11)

  	''' End '''
  	remote_connection.send("return\n")
  	remote_connection.send("save\n")
  	remote_connection.send("y\n")
  	remote_connection.send("\n")

  	time.sleep(5)
  	output = remote_connection.recv(65535)
  	print(output.decode('ascii'))

  	ssh_client.close

  def common_Configuration(remote_connection, cost_change_interfaces, secondary_instances):
  	# Stp region_configuration
  	print("Configuring stp region_configuration ...")
  	region_configurations = ['stp region-configuration\n', 'region-name RG1\n', 'instance 1 vlan 2 to 10\n',
  		'instance 2 vlan 11 to 20\n', 'active region-configuration\n', 'quit\n']
  	for region_configuration in region_configurations:
  		remote_connection.send(region_configuration)

  	# Stp cost computing methods
  	print("Configuring stp pathcost-standard legacy ...")
  	remote_connection.send("stp pathcost-standard legacy\n")
  	# Stp interface cost
  	print("Configuring interface cost ...")
  	if cost_change_interfaces:
  		for secondary_instance in secondary_instances:
  			for cost_change_interface in cost_change_interfaces:
  				remote_connection.send("interface " + cost_change_interface + "\n")
  				remote_connection.send("stp instance " + secondary_instance +" cost 20000\n")
  				remote_connection.send("quit\n")

  	# STP enable
  	print("Creating VLAN and Enabling STP ...")
  	remote_connection.send("vlan batch 2 to 20\n")
  	remote_connection.send("stp enable\n")

  def conf_trunk_interfaces(remote_connection, trunk_interfaces):
  	print("Configuring trunk interfaces ...")
  	for trunk_interface in trunk_interfaces:
  		remote_connection.send("interface " + trunk_interface + "\n")
  		remote_connection.send("port link-type trunk\n")
  		remote_connection.send("port trunk allow-pass vlan 2 to 20\n")
  		remote_connection.send("quit\n")

  def conf_access_interfaces(remote_connection, access_interfaces, access_vlan):
  	print("Configuring access interfaces ...")
  	for access_interface in access_interfaces:
  		remote_connection.send("interface " + access_interface + "\n")
  		remote_connection.send("port link-type access\n")
  		remote_connection.send("port default vlan " + str(access_vlan) + "\n")
  		remote_connection.send("quit\n")

  def root_protection(remote_connection, interfaces):
  	print("Configuring stp protection ...")
  	for interface in interfaces:
  		remote_connection.send("interface " + interface + "\n")
  		remote_connection.send("stp root-protection\n")
  		remote_connection.send("quit\n")

  def edged_port_bpdu_protection(remote_connection, interfaces):
  	print("Configuring edged-port and bpdu protection ...")
  	if interfaces:
  		for interface in interfaces:
  			remote_connection.send("interface " + interface + "\n")
  			remote_connection.send("stp edged-port enable\n")
  			remote_connection.send("quit\n")
  		remote_connection.send("stp bpdu-protection\n")

  def root_PriSec(remote_connection, primary_instances, secondary_instances):
  	# Stp primary root
  	print("Configuring primary root ...")
  	if primary_instances:
  		for primary_instance in primary_instances:
  			remote_connection.send("stp instance " + primary_instance + " root primary\n")
  	else:
  		print("No primary root configuration.")
  	# Stp secondary root
  	print("Configuring secondary root ...")
  	if secondary_instances:
  		for secondary_instance in secondary_instances:
  			remote_connection.send("stp instance " + secondary_instance + " root secondary\n")
  	else:
  		print("No secondary root configuration.")

  if __name__=="__main__":
  	paramiko_SSH_Command(SwitchA)
  	paramiko_SSH_Command(SwitchB)
  	paramiko_SSH_Command(SwitchC)
  	paramiko_SSH_Command(SwitchD)


将配置推送到设备

脚本解析

• 使用字典(dict)来规范交换机的配置参数
  • 接入层与汇聚层在某些配置上不同，而字典中的键是相同的
  • 为了后续调用不同方法配置不同配置，没有相应配置的key都设置了空值，函数在被调用时先判断是否为空值；如果为空，则不进行特定功能的配置；如果不为空，则根据键(key)来调用值(value)，进行相应功能的配置；
• 使用paramiko_SSH_Command(switch)作为一个总方法来调用其余对应各类配置的方法
  • 四台交换机的stp region-configuraion配置相同，并且都需要创建相同的VLAN然后使能STP(默认MSTP模式)；除此以外，STP开销都使用华为特有的计算方法；用一个函数common_Configuration封装；
  • 配置access接口时，汇聚层的SwitchA和SwitchB不需要配置，所以调用conf_access_interfaces(remote_connection, access_interfaces, access_vlan) 时，先判断switch对象是否为SwitchC或SwitchD；根据不同Switch指定的接口PVID也不同，比如SwitchC负责偶数vlan下的主机，而SwitchD负责奇数vlan下的主机，通过匹配SwitchC还是SwitchD，来配置不同的PVID；
  • 类似于边缘端口的配置edged_port_bpdu_protection，不受一些特殊条件限制 (如不同Switch配置不同PVID)，只是每个交换机上需要配置的接口不同，使能边缘端口命令没有其他参数的参与，就可以先判断需要配置边缘端口的列表是否为空，为空则不进行配置，不为空则for循环调用待配置接口列表，各个接口挨个配置；同理，MSTP根和备用根的配置，也只在SwitchA和SwitchB上进行，通过判断是否为空，就可以避免在SwitchC和SwitchD上配置，然后进一步根据设备字典中的instance相关字段，只在汇聚层设备上调用root_PriSec。

验证配置

• 查看端口状态和端口保护类型

  • SwitchA

    [SwitchA]display stp brief
     MSTID  Port                        Role  STP State     Protection
    ...
       1    Ethernet0/0/1               DESI  FORWARDING      NONE
       1    Ethernet0/0/2               DESI  FORWARDING      ROOT
       2    Ethernet0/0/1               ROOT  FORWARDING      NONE
       2    Ethernet0/0/2               DESI  FORWARDING      ROOT


    • 在MSTI1中，SwitchA为根桥，则Ethernet0/0/1和Ethernet0/0/2成为指定端口；
    • 在MSTI2中，SwitchA的Ethernet0/0/1成为指定端口，Ethernet0/0/2成为根端口；

  • SwitchB

    [SwitchB]display stp brief
     MSTID  Port                        Role  STP State     Protection
    ...
       1    Ethernet0/0/1               ROOT  FORWARDING      NONE
       1    Ethernet0/0/2               DESI  FORWARDING      ROOT
       2    Ethernet0/0/1               DESI  FORWARDING      NONE
       2    Ethernet0/0/2               DESI  FORWARDING      ROOT


    • 在MSTI2中，SwitchB为根桥，则Ethernet0/0/1和Ethernet0/0/2成为指定端口；
    • 在MSTI1中，SwitchB的Ethernet0/0/2成为指定端口，Ethernet0/0/1成为根端口；

  • SwitchC

    <SwitchC>display stp interface Ethernet 0/0/1 brief
     MSTID  Port                        Role  STP State     Protection
    ..
       1    Ethernet0/0/1               ROOT  FORWARDING      NONE
       2    Ethernet0/0/1               ROOT  FORWARDING      NONE
    <SwitchC>display stp interface Ethernet 0/0/2 brief
     MSTID  Port                        Role  STP State     Protection
    ...
       1    Ethernet0/0/2               DESI  FORWARDING      NONE
       2    Ethernet0/0/2               ALTE  DISCARDING      NONE


    • 在MSTI1和MSTI2中，Ethernet0/0/1都是根端口；
    • 在MST1中，Ethernet0/0/2为指定端口；在MST2中，Ethernet0/0/1被阻塞；

  • SwitchD

    <SwitchD>display stp interface e0/0/1 brief
     MSTID  Port                        Role  STP State     Protection
    ...
       1    Ethernet0/0/1               ROOT  FORWARDING      NONE
       2    Ethernet0/0/1               ROOT  FORWARDING      NONE
    <SwitchD>display stp interface e0/0/2 brief
     MSTID  Port                        Role  STP State     Protection
    ...
       1    Ethernet0/0/2               ALTE  DISCARDING      NONE
       2    Ethernet0/0/2               DESI  FORWARDING      NONE


    • 在MSTI1和MSTI2中，Ethernet0/0/1都是根端口；
    • 在MST2中，Ethernet0/0/2为指定端口；在MST1中，Ethernet0/0/1被阻塞；

参考

• Paramiko documentation
• 华为S3700配置文档

写在最后

• 本文主要在记录自己学习paramiko的过程，旨在提高自己对paramiko的认识和编程能力，规范性不一定强，只是一种探索方式，可能并不能作为一种可靠的学习参考；
• 文中有很多内容是转译和自己的所思所想，可能存在多处错误，也拜托大家能够指出错误和不足之处。

往期内容

【1】使用华为模拟器eNSP搭建网络自动化场景

网络基础回顾

【1】交换机数据处理流程
