网络自动化[1] - 使用华为模拟器eNSP搭建网络自动化场景

不思进取的网工
675 阅读4分钟

eNSP安装

eNSP的安装过程省略，才接触eNSP时，安装会遇到许多问题，这里给出我目前能够正常使用的相关软件版本：

  • eNSP 1.3.00.100 V100R003C00 SPC100 （目前eNSP官网已经不再进行更新）
  • VirtualBox Version 5.2.40 r137108
  • Npcap 1.10
  • WinPcap 4.1.3

eNSP第一次新建拓扑前，记得先注册设备：

  • 右上角找到“菜单‘，然后选中”工具“，单击”注册设备“

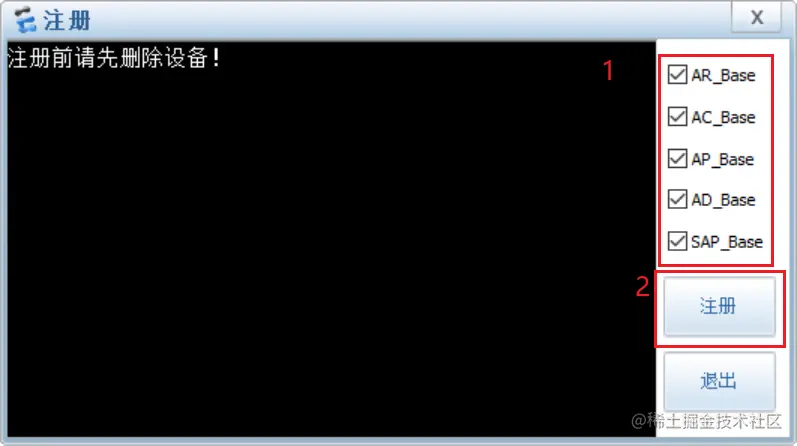

  • 勾选所有设备，然后点击”注册“

使用VirtualBox安装自动化Ubuntu 18.04 | 20.04

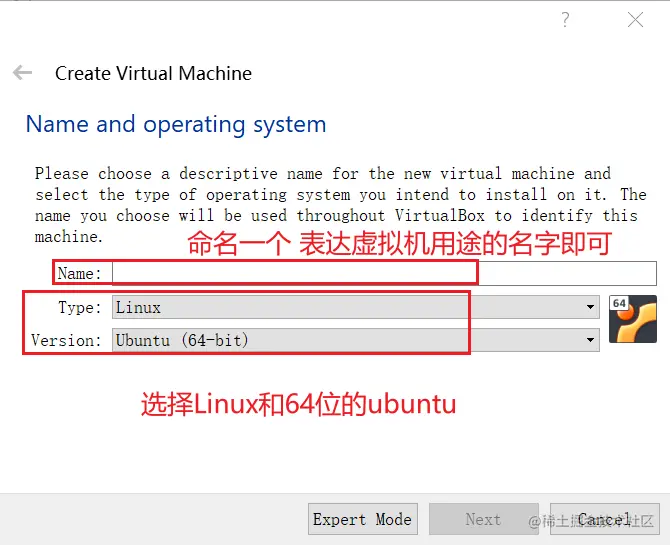

  • 打开VirtualBox，在右上角单击”New“

  • 分配内存大小 — 根据电脑配置，为虚拟机分配内存，1G或2G都行（当然笔者宿主机内存较大，选择了4G），然后Next继续
  • 选择VM，选中”Create a virtual hard disk now“，单击”Create“
  • 后面的几步都选择默认勾选 — ”VDI“ + ”Dynamic allocated“
  • 分配存储大小，建议配置15G左右，分配太小可能会无法安装，单击”Create“后退回到主界面

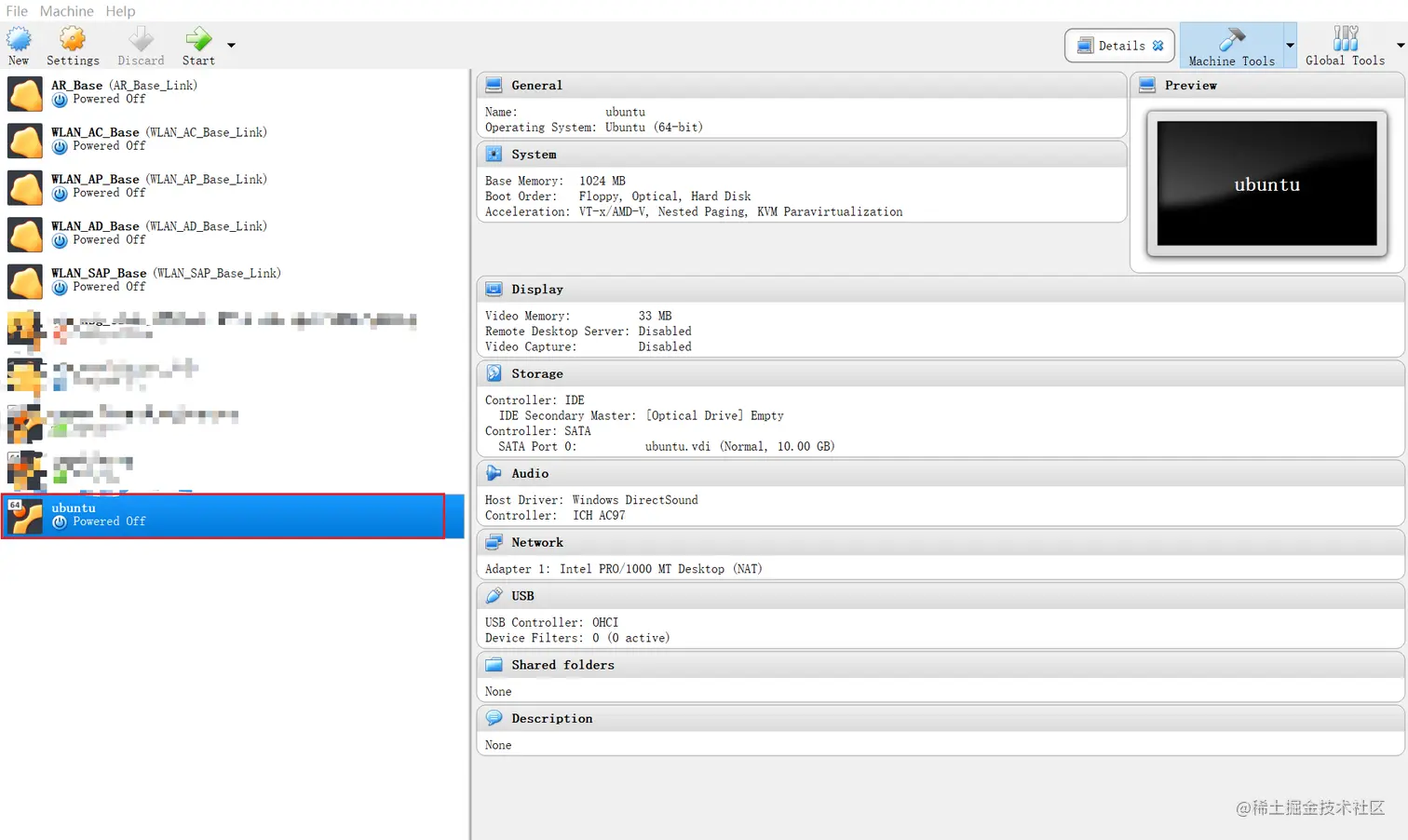

  • 这时选中你刚创建的ubuntu主机，然后单击上方菜单的”Start“运行
  • 此时弹出运行界面，你需要选择你要安装的镜像的路径
  • 后续就会进入ubuntu的安装步骤（此处省略ubuntu后续安装步骤）

配置Ubuntu远程客户端

这里以ubuntu 18.04为例

  • 重新设置ubuntu 18.04的国内镜像源并刷新列表进行更新

    【Ubuntu】Ubuntu 18.04 LTS 更换国内源--解决终端下载速度慢的问题

  • 安装Python和相关依赖

    apt-get install python -y
apt-get install build-essential libssl-dev libffi-dev -y
apt-get install python-pip -y
apt-get install python3-pip -y

  • 安装paramiko和netmiko

    pip install cryptography
pip install paramiko
pip install netmiko
pip3 install paramiko
pip3 install netmiko

使用Telnet来配置S3700

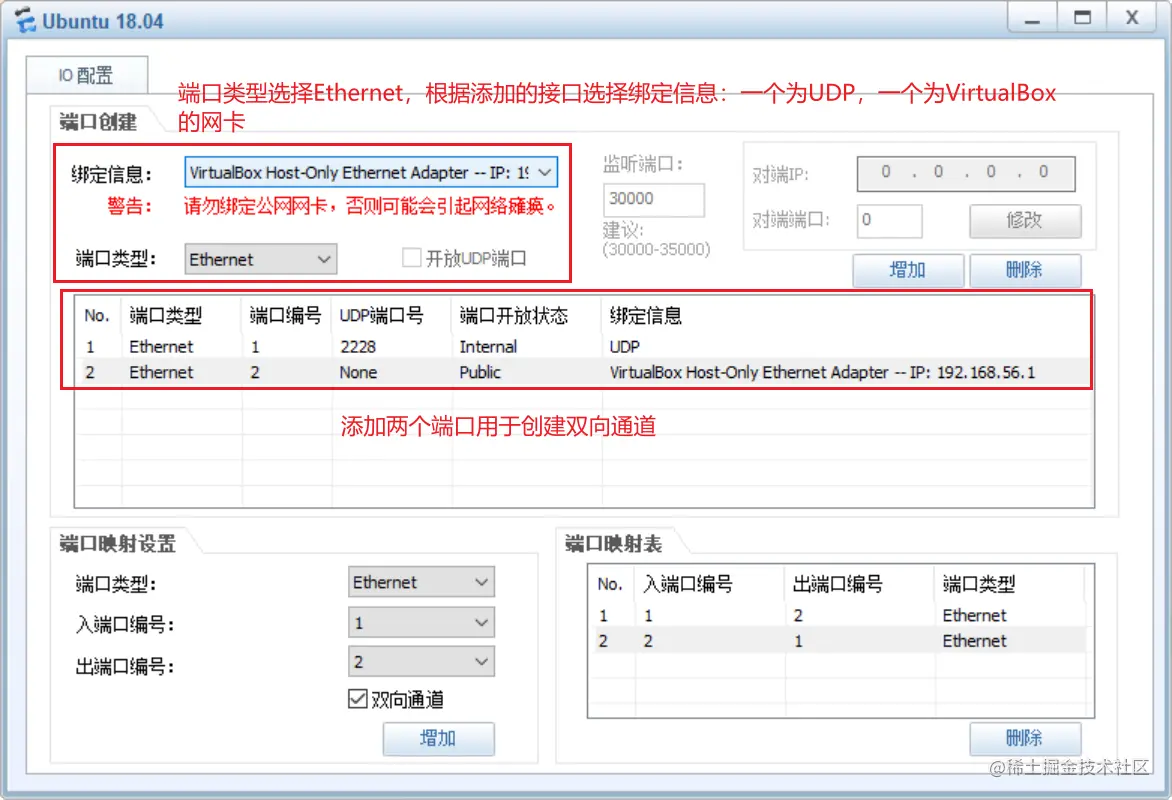

  • 设置Cloud

端口增加完成后，在端口映射入端口和出端口选择不同端口（顺序不影响），然后勾选双向通道，单击”增加“，此时端口映射表会增加一对端口。

  • Cloud设置完毕后，Cloud可以与SW1进行连接了，下图为测试拓扑

  • 在SW1上配置telnet用户与密码（默认开启telnet）

    aaa
 local-user sht1 password cipher Huawei
 local-user sht1 privilege level 15
 local-user sht1 service-type telnet
#
interface Vlanif1
 ip address 192.168.50.1 255.255.255.0
#
user-interface vty 0 4
 authentication-mode aaa
 user privilege level 15
 protocol inbound all

  • 在Ubuntu 18.04上配置telent01.py脚本用于批量创建vlan

    • Python 3.6 脚本测试

      #!/usr/bin/env python3
import getpass
import telnetlib

HOST = "192.168.50.1"
user = "sht1"
password = getpass.getpass()

tn = telnetlib.Telnet(HOST)

tn.read_until(b"Username:")
tn.write(user.encode('ascii') + b"\n")
if password:
    tn.read_until(b"Password:")
    tn.write(password.encode('ascii') + b"\n")

tn.write(b"system\n")
tn.write(b"vlan 2\n")
tn.write(b"quit\n")
tn.write(b"vlan 3\n")
tn.write(b"quit\n")
tn.write(b"vlan 4\n")
tn.write(b"quit\n")
tn.write(b"vlan 5\n")
tn.write(b"quit\n")
tn.write(b"return\n")
tn.write(b"quit\n")

print(tn.read_all().decode('ascii'))

    • Python 2.7 脚本测试

      #!/usr/bin/env python
import getpass
import time
import telnetlib

HOST = "192.168.50.1"
user = "sht1"
password = getpass.getpass()

tn = telnetlib.Telnet(HOST)

tn.read_until("Username:")
tn.write(user + "\n")
if password:
    tn.read_until("Password:")
    tn.write(password + "\n")

tn.write("system\n")
tn.write("vlan 6\n")
tn.write("q\n")
tn.write("vlan 7\n")
tn.write("q\n")
tn.write("vlan 8\n")
tn.write("q\n")
tn.write("vlan 9\n")
tn.write("q\n")
tn.write("vlan 10\n")
tn.write("q\n")
tn.write("return\n")
tn.write("q\n")

print tn.read_all()

  • 验证脚本配置是否在SW1上生效

    [SW1]display vlan
The total number of vlans is : 10
--------------------------------------------------------------------------------
U: Up;         D: Down;         TG: Tagged;         UT: Untagged;
MP: Vlan-mapping;               ST: Vlan-stacking;
#: ProtocolTransparent-vlan;    *: Management-vlan;
--------------------------------------------------------------------------------

VID  Type    Ports
--------------------------------------------------------------------------------
1    common  UT:Eth0/0/1(U)     Eth0/0/2(D)     Eth0/0/3(D)     Eth0/0/4(D)
                Eth0/0/5(D)     Eth0/0/6(D)     Eth0/0/7(D)     Eth0/0/8(D)
                Eth0/0/9(D)     Eth0/0/10(D)    Eth0/0/11(D)    Eth0/0/12(D)
                Eth0/0/13(D)    Eth0/0/14(D)    Eth0/0/15(D)    Eth0/0/16(D)
                Eth0/0/17(D)    Eth0/0/18(D)    Eth0/0/19(D)    Eth0/0/20(D)
                Eth0/0/21(D)    Eth0/0/22(D)    GE0/0/1(D)      GE0/0/2(D)

2    common
3    common
4    common
5    common
6    common
7    common
8    common
9    common
10   common

VID  Status  Property      MAC-LRN Statistics Description
--------------------------------------------------------------------------------

1    enable  default       enable  disable    VLAN 0001
2    enable  default       enable  disable    VLAN 0002
3    enable  default       enable  disable    VLAN 0003
4    enable  default       enable  disable    VLAN 0004
5    enable  default       enable  disable    VLAN 0005
6    enable  default       enable  disable    VLAN 0006
7    enable  default       enable  disable    VLAN 0007
8    enable  default       enable  disable    VLAN 0008
9    enable  default       enable  disable    VLAN 0009
10   enable  default       enable  disable    VLAN 0010

  • 虽然配置是完成了，但是在运行脚本的过程中也遇到了问题，目前该报错还没有解决（可以用异常处理使得报错不显示，正常对设备配置），希望有大佬能够帮助解决

    下面是报错：

    Traceback (most recent call last):
  File "./telnet01.py", line 29, in <module>
    print(tn.read_all().decode('ascii'))
  File "/usr/lib/python3.6/telnetlib.py", line 333, in read_all
    self.fill_rawq()
  File "/usr/lib/python3.6/telnetlib.py", line 524, in fill_rawq
    buf = self.sock.recv(65535)
ConnectionResetError: [Errno 104] Connection reset by peer

Traceback (most recent call last):
  File "./telnet02.py", line 34, in <module>
    print tn.read_all()
  File "/usr/lib/python2.7/telnetlib.py", line 385, in read_all
    self.fill_rawq()
  File "/usr/lib/python2.7/telnetlib.py", line 576, in fill_rawq
    buf = self.sock.recv(65535)
socket.error: [Errno 104] Connection reset by peer

写在最后

文章中可能存在需要错误，部分内容也含有笔者自己的观点，希望大佬们能够多多指正，也欢迎各位积极讨论。
